很多人還在討論：
- 2nm誰先量產
- GAA誰更先進
- High-NA EUV什麼時候真正落地
但看完《Taiwan Semiconductor Manufacturing Company 2026 Technology Symposium 》的這份材料之後，會發現：
先進製程，已經不再是AI時代最核心的競爭點。
真正決定AI系統上限的，正在變成：
- 封裝尺寸
- HBM數量
- 3D堆疊
- 光互連
- 系統級整合
- 晶圓級系統
換句話說：半導體產業，正在從“電晶體時代”進入“系統時代”。而台積電，已經不只是晶圓代工廠。它正在變成AI系統平台建構者。
一、AI正在重構整個半導體產業結構
台積電在PPT開篇就給出了一個非常激進的資料：到2030年，全球半導體市場規模將超過1.5兆美元。
更關鍵的是HPC/AI將佔據55%。
這意味著過去幾十年驅動半導體增長的：
- PC
- Internet
- Smartphone
如今已經被AI接管。
而台積電給出的路線也非常明確：
AI不是某一個晶片產品，而是整個系統架構的革命。
二、A13真正可怕的地方，不是節點命名
很多人第一次看到這份PPT裡的A13
會本能理解成“又一個更先進的製程節點。”但實際上，真正關鍵的是台積電在A13頁面反覆強調：
- DTCO
- backward-compatible
- optical shrink
什麼叫DTCO？
即：Design Technology Co-Optimization
本質上先進工藝已經不再只是“縮尺寸”。而是：
- 電路設計
- 標準單元
- SRAM架構
- 電源網路
- 封裝
- 熱設計
全部協同最佳化。
A13說明了一個行業現實，即使A13隻有6%的面積縮減。 台積電依然認為它可以繼續延續技術領先。因為如今限制AI晶片的，早已不是電晶體數量。
而是：
- 功耗牆
- 頻寬牆
- 熱牆
- HBM互連牆
三、N2U暴露了先進製程的“經濟學變化”
這份材料裡還有一個容易被忽視，但極其重要的節點：N2U
它並不是新世代節點，而是基於N2P繼續最佳化的版本。
提升並不誇張：
- 同功耗性能提升3~4%
- 同性能功耗降低8~10%
- 密度提升約2~3%
但台積電重點強調的是：
- IP reuse
- backward-compatible DRM/SPICE
- ROI
意味著先進製程已經進入：“經濟性最佳化時代”
過去客戶追求極致PPA。現在更關注：
- Mask成本
- 驗證周期
- IP遷移
- 良率成熟度
- 產品上市周期
因為AI晶片複雜度已經指數級上升。
四、CoWoS已經不像封裝，更像“矽主機板”

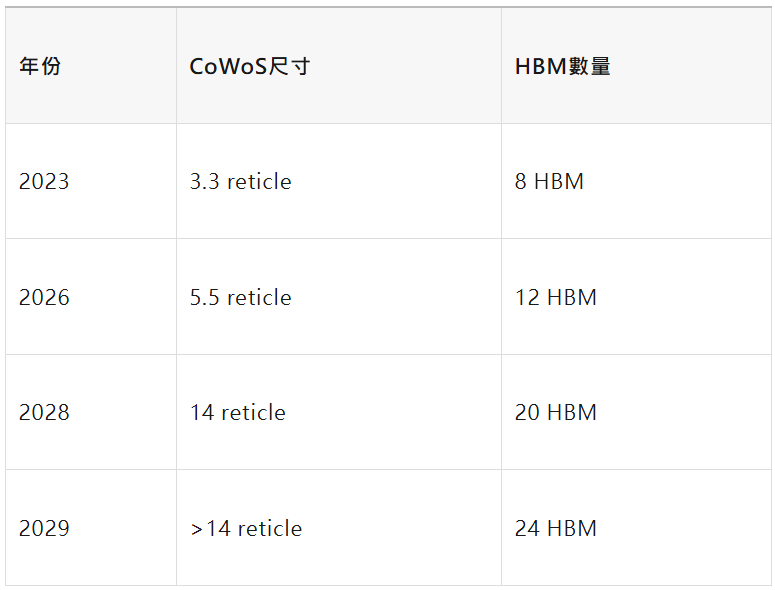

真正震撼的內容，從CoWoS路線圖開始。台積電給出的規劃：
真正恐怖的是Reticle Size，傳統晶片一直受限於光刻曝光面積，也就是Reticle Limit。但現在台積電的思路變成：
單顆Die不夠大？那就把整個封裝繼續做大。
這意味著CoWoS已經不只是封裝。它開始承擔：
- 高速互連
- HBM整合
- AI系統建構
- 多Die協同
的職責。
五、真正改變AI晶片架構的，是SoIC
相比CoWoS擴尺寸。我認為SoIC才是未來五年最關鍵的技術。因為它代表：3D邏輯堆疊真正開始產業化。
台積電給出的資料非常誇張SoIC相比2.5D CoWoS：
- 互連密度提升56倍
- 能效提升5倍
而且Hybrid Bonding Pitch正在持續縮小：
- 9µm
- 6µm
- 4.5µm（A14-on-A14）
六、HBM已經從“儲存器”變成“系統核心”
台積電預測到2029年：
- 24顆HBM
- HBM5E
- 單CoWoS頻寬提升34倍
更關鍵的是：HBM Base Die開始採用先進邏輯工藝：
- N12FFC+
- N3P
這說明HBM不再只是Memory。而開始變成Intelligent Memory System，未來HBM Base Die可能承擔：
- 資料調度
- 資料壓縮
- Near-Memory Compute
- AI預處理
七、COUPE與CPO：AI時代，銅線開始失效
台積電明確表示：CPO + COUPE相比傳統銅線：
- 功耗效率提升10倍
- 延遲降低20倍
為什麼會這樣？
因為AI Cluster規模越來越大。傳統銅互連的問題開始全面爆發：
- 功耗高
- RC Delay嚴重
- SerDes成本爆炸
- 長距離頻寬受限
因此光互連開始進入封裝內部，這其實是未來AI資料中心最大的技術革命之一。
八、學芯屋總結：先進製程競爭，已經進入“系統時代”
看完整份《TSMC 2026 Technology Symposium》之後，一個結論非常明顯：未來五年真正決定AI晶片上限的。
已經不再只是：
- EUV
- GAA
- 電晶體密度
而是誰能完成系統級整合。誰能解決：
- HBM頻寬
- 3D堆疊
- 熱管理
- 光互連
- 超大封裝
- Chiplet互連
誰才是真正的AI時代核心玩家。而台積電現在的方向，也已經非常清晰：
從“晶圓代工廠”，變成“AI系統平台公司”。 (學芯屋)
