一塊透明的玻璃，能做什麼？
如果你以為它只能做窗戶或手機螢幕，那可能低估了它的潛力。
如今，這塊看似普通的材料，正在成為破解AI算力瓶頸的"秘密武器"——玻璃基板。
當全球AI算力競賽進入白熱化，晶片製程不斷逼近物理極限，傳統有機基板在散熱、訊號傳輸和整合密度上已經"撐不住了"。高溫翹曲、訊號損耗、布線密度受限……這些瓶頸正成為制約AI晶片性能釋放的關鍵枷鎖。
而玻璃基板，憑藉一己之力，將連接密度提升10倍、訊號傳輸速率提升3.5倍、功耗降低50%——它不是在改良，而是在改寫晶片封裝的遊戲規則。
2026年，被行業普遍認定為玻璃基板的商業化元年。英特爾率先量產，蘋果入局測試，台積電加速佈局，京東方、TCL跨界搶灘——一場由材料驅動的半導體革命，正在發生。
為什麼是玻璃？三大硬核優勢
把玻璃塞進晶片封裝，聽起來像天方夜譚。但當你看到資料，就會明白——這不是噱頭，是降維打擊。
🔥 不怕熱：翹曲減少70%，大尺寸晶片的"定海神針"
AI晶片越做越大，發熱越來越猛。傳統有機基板（ABF載板、BT板）一遇高溫就"翹"——翹曲變形直接影響晶片性能，甚至導致封裝失效。
玻璃呢？它的熱膨脹係數可以精準調控至3-5ppm/℃，與矽晶片高度匹配。高溫下，翹曲量較有機基板減少70%以上。
在510mm×515mm的板級封裝實驗中，玻璃基板的翹曲量比有機基板減少50%以上。
翻譯成人話：晶片再大、再熱，玻璃基板穩如磐石。
⚡ 訊號快：傳輸速率提升3.5倍，功耗降低50%
AI晶片的核心痛點之一：資料傳輸慢、功耗高。
玻璃是優質絕緣體，介電常數約3.7——只有矽的1/3，損耗因子比矽低兩個數量級。這意味著高頻訊號在玻璃中傳輸時，損耗極低。
輝達實測資料顯示：採用玻璃基板的晶片，訊號傳輸速率提升3.5倍，頻寬密度提高3倍，功耗降低50%。
精準匹配AI晶片和高速通訊晶片的高頻傳輸需求，這不是錦上添花，是雪中送炭。
🔗 密度高：連接密度提升10倍，摩爾定律的"續命者"
晶片製程越往下走越難，但封裝密度還有巨大提升空間。
玻璃基板的表面粗糙度控制在1nm以下——比有機材料光滑5000倍。這種超光滑表面支援0.5μm級線寬/間距的精細布線，互連密度可達傳統有機基板的10倍以上。
更關鍵的是，玻璃基板可以直接整合光引擎，為CPO（共封裝光學）技術提供核心支撐，助力資料中心突破功耗與頻寬瓶頸。1.6T/3.2T光互聯技術的落地，進一步放大了它的市場價值。
英特爾給出了一個更震撼的數字：玻璃基板有望支撐單個封裝實現1兆電晶體整合。
摩爾定律在製程端撞牆，但玻璃基板從封裝端打開了新通道。
巨頭競速：誰在搶這塊"玻璃"？
2026年開年至今，半導體行業的頭部玩家密集落子，一個比一個狠。
🟦 英特爾：先行者，率先量產
英特爾是最早押注玻璃基板的巨頭。在亞利桑那州累計投入超10億美元建設專屬研發與量產線，積累了超過1000項相關發明。
2026年1月，英特爾正式宣佈玻璃基板技術進入大規模量產階段。首款搭載玻璃核心基板的Xeon 6+ "Clearwater Forest"伺服器處理器，成為業界首個實現商業化落地的玻璃基板產品。
從概念驗證到量產落地，英特爾走在了最前面。
🍎 蘋果+三星：供應鏈深度繫結
蘋果的入局方式一如既往——深度介入材料端，掌控供應鏈。
據《科創板日報》報導，蘋果正在測試先進的玻璃基板，用於代號為"Baltra"的自研AI伺服器晶片，預計採用台積電3nm N3E工藝，採用Chiplet架構組合。
三星電機已向蘋果持續供應玻璃基板樣品。其在韓國世宗工廠的試產線，已實現TGV深寬比10:1、銅填充空洞率<0.5%的工藝突破。
更值得留意的是，三星電機與日本住友化學合資成立公司，計畫2026年下半年量產玻璃芯材料，目標2027年實現510×515mm大尺寸基板的規模化量產。
同時，SKC旗下Absolics在美國建成專用工廠，已向AMD等客戶提供量產級樣品，計畫2026年啟動小批次量產。
🟩 台積電+康寧：制定行業標準
台積電的打法是——不只做產品，還要定標準。
與玻璃材料巨頭康寧合作，推進FOPLP（面板級扇出型封裝）與玻璃基板的融合，2026年建成迷你產線，初期採用300mm規格，後續向更大尺寸過渡。
雙方聯合制定行業標準：將CTE公差壓縮至±0.5ppm/℃，介電常數離散度控制在<2%。先定標準，再鋪產能，這是台積電一貫的風格。
🇨🇳 中國力量：面板雙雄跨界，國產替代加速
這場材料革命中，中國企業沒有缺席。
京東方× 康寧簽署三年合作備忘錄，玻璃基封裝載板為核心重點。京東方在顯示面板領域的大規模產業化能力，與康寧在先進材料上的核心優勢結合，推動國產玻璃基板從路線探索進入實質產業落地階段。
TCL科技在5月25日回應投資者時表示，公司對玻璃基封裝領域處於前期調研與技術預研階段，透露出積極跟進的戰略姿態。
彩虹股份在2026年4月的337調查中初裁獲勝，認定其自主研發的"616"新料方玻璃基板不侵犯美國康寧專利——為國產材料進入全球市場掃清了合規障礙。
沃格光電掌握全球少數的TGV全製程工藝，武漢基地年產10萬平方米TGV產線已實現量產，成都8.6代線正籌備2026年量產，滿產月產能達2.4萬片。
帝爾雷射作為國內唯一量產TGV雷射微孔裝置的廠商，已完成面板級裝置出貨，為行業規模化加工提供核心裝備支撐。
TGV：玻璃基板的"命門"技術
說完了格局，來看一項核心技術——TGV（Through Glass Via，玻璃通孔）。
簡單來說，就是在特製的玻璃基板上鑽出微米級的垂直通孔，然後填充金屬，為晶片之間建構最短的電訊號傳輸路徑。
如果把晶片比作一座座城市，TGV就是連接城市之間的高速公路隧道——越短、越直、越寬，資料跑得越快。
更先進的工藝可以實現最小孔徑3μm、深徑比150:1的加工水平。這種高密度互連能力，為邏輯晶片與高頻寬記憶體的整合掃清了物理障礙。
但目前，TGV仍是玻璃基板商業化的最大瓶頸——全球量產良率穩定在70%-75%，遠低於有機基板的90%以上。良率提升，是降本的關鍵前提。

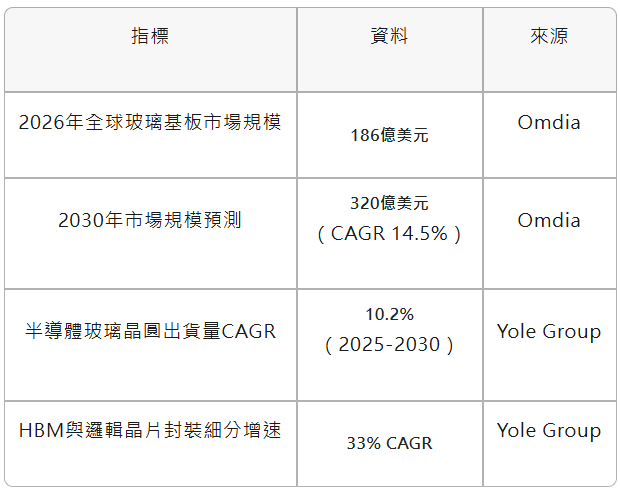

市場有多大？資料說話
空口無憑，看資料：
一個33%的復合增速，意味著這不是存量替代，而是增量爆發。
應用滲透路徑也清晰可見：AI伺服器/HBM4 → 高性能計算 → 汽車電子 → 可穿戴裝置，從高端向大眾逐步擴散。
現實挑戰：還沒到"躺贏"的時候
講完了光鮮的一面，也得說說現實——玻璃基板要真正大規模替代有機基板，還有幾座大山要翻。
技術瓶頸：TGV良率70%-75%是硬傷，超薄基板（<100μm）在切割、鍵合過程中容易出現崩邊和微裂紋，玻璃的脆性是天生短板。
成本高企：單條產線投資額高達11-12億元，初期高投入+低良率導致單位成本遠高於有機基板。規模化量產後成本有望下降20%以上，但短期內難以進入消費電子等成本敏感領域。
供應鏈短板：高端玻璃基板原料自給率不足30%，高純石英砂、無鹼鋁矽酸鹽玻璃等關鍵材料仍依賴海外供應。核心裝備國產化率不足20%，高精度雷射鑽孔機、PVD裝置、檢測裝置等仍依賴進口。全球專利集中在康寧、旭硝子等國際巨頭手中，智慧財產權風險不容忽視。
A股掘金：玻璃基板產業鏈，錢在那？
玻璃基板從0到1的產業浪潮，正在A股掀起一波又一波行情。今年以來，玻璃基板類股（BK1175）累計漲幅已超69%，多家公司股價翻倍。
但類股大漲不等於閉眼買。產業鏈各環節的技術壁壘、量產進度、業績兌現節奏差異極大。拆開來看，才能找到真正的機會。
📊 產業鏈全景：四大賽道
玻璃基板產業鏈可以拆解為四大環節，每個環節的技術門檻和投資邏輯截然不同：

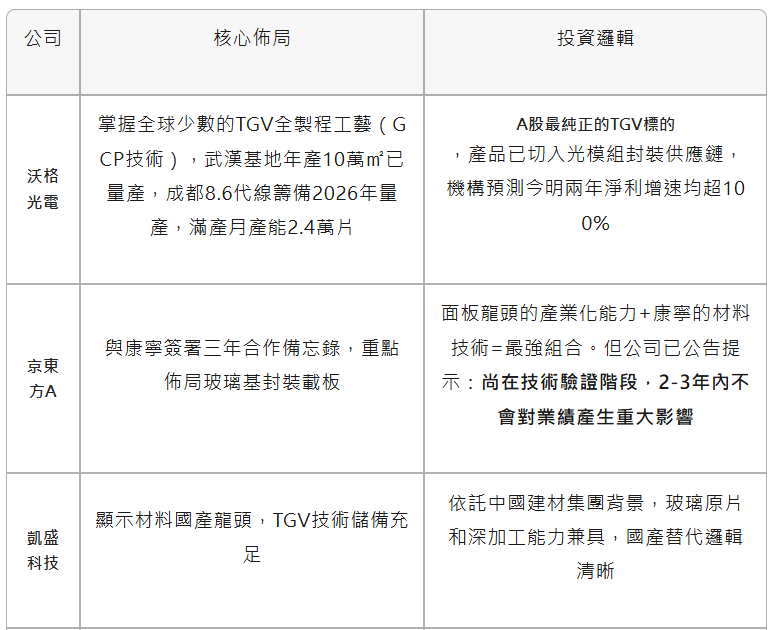

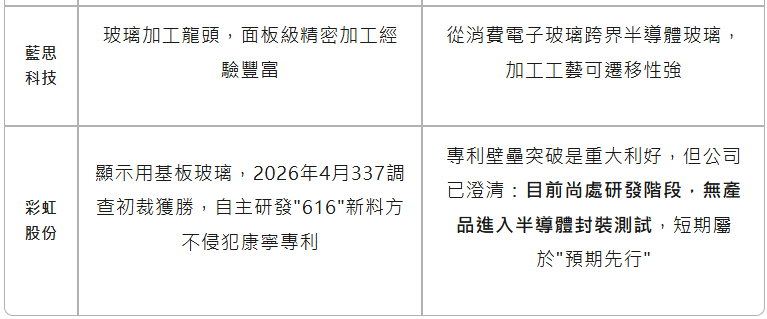

🔹 賽道一：玻璃基板製造及加工——產業鏈的"賣水人"
這是離材料最近的一環，也是壁壘最高的一環。誰能做出符合半導體級要求的玻璃基板，誰就掌握了產業鏈的咽喉。
關鍵判斷：沃格光電是當前A股最接近量產落地的標的；京東方長線邏輯最強但短期不貢獻業績；彩虹股份專利突破有價值但需警惕預期搶跑。

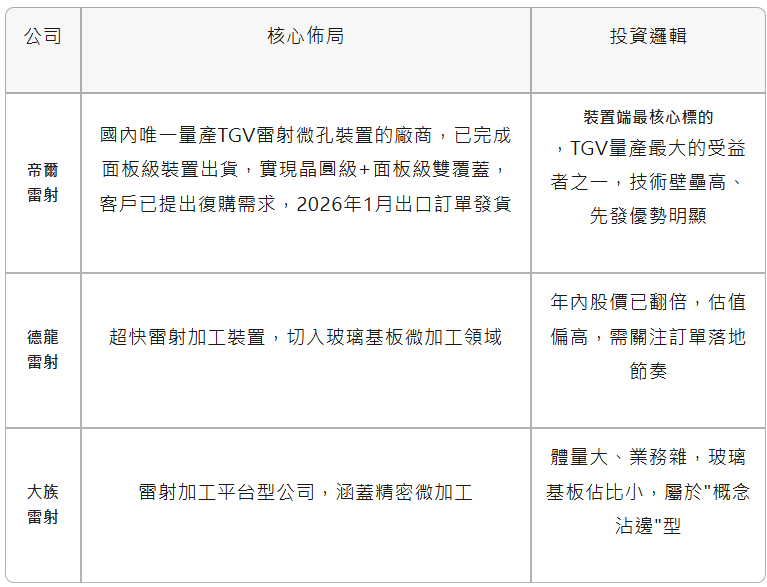

🔹 賽道二：核心工藝裝置——TGV量產的"鏟子"
TGV工藝的核心環節是雷射鑽孔——在玻璃上打微米級通孔，精度要求極高。裝置廠商是產業鏈的"賣鏟人"，不管誰最終跑出來，都得買裝置。
關鍵判斷：帝爾雷射是裝置端確定性最強的標的——TGV量產越快，它越受益，且客戶復購已驗證技術實力。德龍雷射彈性大但需看訂單兌現。

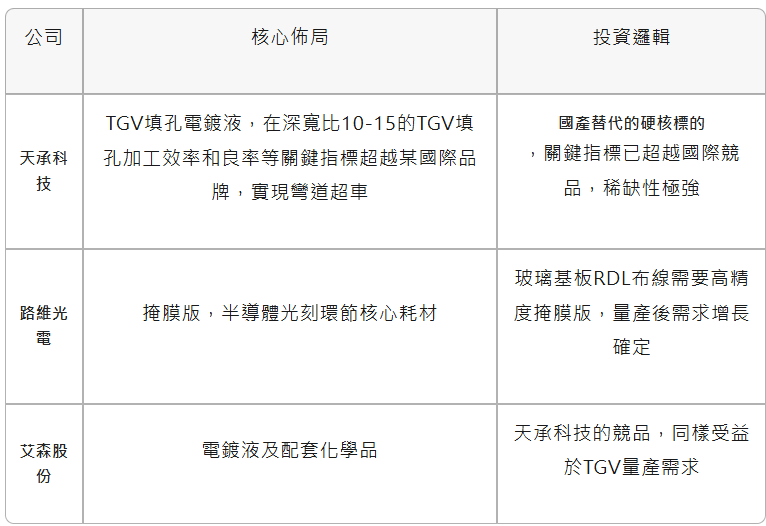

🔹 賽道三：材料及耗材——TGV工藝的"消耗品"
TGV工藝中的通孔金屬化填充，需要電鍍液、光刻膠、掩膜版等耗材，這些是持續消耗品，量產後需求穩定。
關鍵判斷：天承科技在TGV填孔電鍍液領域的技術突破具有里程碑意義——關鍵指標超越國際品牌，這在半導體材料領域極為罕見。

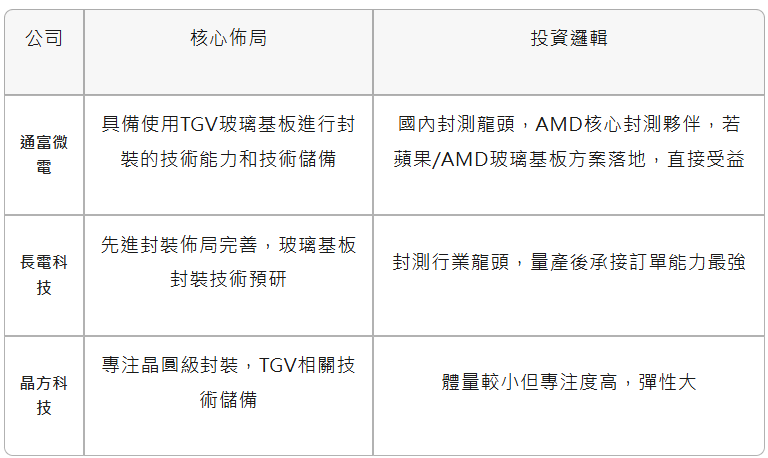

🔹 賽道四：封裝整合——產業鏈的"最後一公里"
玻璃基板最終要進入封測環節，封測廠商是連接材料和終端的橋樑。
關鍵判斷：封測環節是量產後確定性最高的受益方向，但當前處於"儲備階段"，業績兌現需要等待2027-2028年的量產拐點。
⚠️ 投資提醒：預期搶跑之下，保持清醒
業內專家提醒，當前玻璃基板概念股大幅上漲，本質是**"國產替代剛需+AI產業驅動+資金輪動"**共同催生的行情。但幾個現實必須正視：
量產仍在早期
- 多數公司處於技術驗證/試驗線階段，2-3年內難以對業績產生重大影響
- 部分公司屬於"概念沾邊"
- 被列入概念股≠真正受益，需區分真龍頭和蹭熱點
- 估值已超前於產業進度
- 部分概念股股價漲幅已遠超基本面支撐，非理性炒作特徵突出
- 三大風險需警惕
- AI落地不及預期、TGV技術迭代不及預期、國產化進展不及預期
一句話：方向對了，但節奏很重要。關注有明確技術佈局和產能儲備的真龍頭，遠離蹭熱點的偽概念股。
一塊玻璃的未來
從窗戶到晶片，玻璃的角色正在被徹底改寫。
2026年，玻璃基板商業化元年的開啟，標誌著半導體封裝材料領域進入了全新的發展階段。國際巨頭的競速佈局與國內產業鏈的加速突破，共同推動這項技術從驗證走向落地。
AI算力需求爆發為玻璃基板提供了強勁的增長動力，而面板巨頭跨界半導體封裝，標誌著中國半導體材料產業鏈正迎來新一輪的價值重估。
儘管當前仍面臨良率、成本、供應鏈等多重挑戰，但隨著工藝最佳化、規模效應顯現與國產替代加速，玻璃基板有望在未來3-5年內逐步替代傳統有機基板，成為後摩爾時代支撐高性能晶片發展的核心材料。
在後摩爾時代，誰掌握了玻璃，誰就掌握了晶片封裝的下一個十年。 (招財喵復盤)
