過去十年快閃記憶體行業的競賽主題只有一個詞：容量。誰的晶片堆疊層數更多、誰的單位成本更低，誰就贏。但2026年這場競賽的規則已經徹底改寫。當AI模型開始下沉到手機、汽車、工業裝置這些邊緣終端，快閃記憶體不再是一個"倉庫"，而是變成了系統能不能跑得動AI的決定性瓶頸
MIPI聯盟在2026年6月26日發佈了兩項關鍵規範的重大升級——M-PHY v6.0與UniPro v3.0，JEDEC同步推出的UFS 5.0標準則站在這兩項底層規範之上，構成了下一代嵌入式快閃記憶體儲存的完整技術堆疊。這不是一次簡單的參數刷新，而是快閃記憶體行業第一次把頻寬、延遲、可靠性、容量、成本這五個維度放在同等重要的位置上來設計。
一、為什麼"邊緣AI"逼著快閃記憶體必須變
洞察🔍
大多數人以為AI跑得快慢取決於晶片算力，這是一個認知誤區。真正卡住邊緣AI性能的，往往不是算力，而是資料從快閃記憶體搬到記憶體的速度。
視覺類AI模型的參數規模常常超出終端裝置DRAM容量的承載上限，這意味著系統必須頻繁地從非易失性快閃記憶體中讀取模型資料。如果快閃記憶體的讀寫速度跟不上，再強的AI晶片也只能"等米下鍋"。這就是為什麼這一輪規範升級把重點放在了頻寬和延遲的雙重突破上，而不是繼續在容量和成本上打價格戰。
二、物理層革命：M-PHY v6.0如何把頻寬翻倍
M-PHY v6.0是整個技術堆疊的地基。它引入了新的速度擋位Gear 6，採用PAM4訊號調製結合1b1b編碼方案，單通道資料速率達到46.6 Gbps，是上一代規範的兩倍，同時保持向下相容。
聚焦⚡
頻寬翻倍帶來的不只是峰值吞吐量的提升，更重要的是給系統設計帶來了新的博弈空間——廠商現在可以選擇用更少的通道數量來實現同等頻寬，從而節省引腳數量和功耗，這對電池供電的移動裝置和可穿戴裝置意義重大。

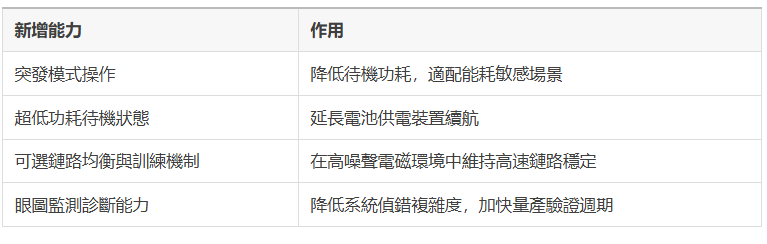

M-PHY v6.0還帶來了幾項容易被忽略但至關重要的能力：
這些均衡與訓練特性對於長PCB走線或高密度緊湊封裝這類"訊號環境惡劣"的設計尤其關鍵。換句話說，M-PHY v6.0不只是跑得更快，還跑得更穩。
三、鏈路層進化：UniPro v3.0把開銷砍掉五分之一
如果說M-PHY v6.0是身體，UniPro v3.0就是神經系統，負責把物理層的速度真正轉化為可用的傳輸效率。UniPro v3.0同樣支援46.6 Gbps單通道速率，與M-PHY v6.0嚴絲合縫對齊。
資料🧮
一個值得記住的數字：UniPro v3.0在HS-G6速率下用1b1b編碼取代了傳統的8b/10b編碼，信令開銷降低約20%。這意味著同樣的物理頻寬下，實際可用的有效資料吞吐量顯著提升。
除了編碼效率的提升，UniPro v3.0還引入了新的傳輸幀結構，配合Reed-Solomon前向糾錯和64位CRC校驗，將誤位元率壓到了極低水平，足以滿足汽車電子等安全關鍵場景的可靠性要求。
在鏈路管理層面，UniPro v3.0做了三件事：
- 更快的鏈路啟動流程，縮短系統開機時間
- 強制性的高速鏈路初始化機制
- 更流暢的電源模式切換，降低啟動期間的延遲
警示⚠️
值得注意的是，鏈路訓練和均衡不再是硬體出廠時的固定參數，而是可以由裝置韌體在系統運行中動態調整，即時適配通道質量變化。這對儲存系統設計者來說是一把雙刃劍——靈活性更高，但韌體調優的複雜度和責任也隨之上升。
四、UFS 5.0：不只是更快，而是更懂怎麼用

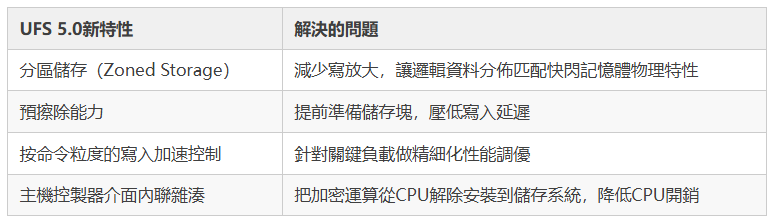

UFS 5.0站在M-PHY v6.0和UniPro v3.0的肩膀上，介面頻寬達到UFS 4.0的兩倍，讀寫延遲同步下降。但真正值得關注的不是這個"翻倍"的數字，而是它在韌體和系統設計層面塞進了三項實打實的新能力。
洞察🔍
內聯雜湊這項能力經常被外界低估。過去資料加密校驗需要佔用主機CPU資源，現在這部分工作直接由儲存系統承擔，相當於給CPU"減負"。在算力本就緊張的邊緣裝置上，這種解除安裝帶來的收益可能比單純堆算力更划算。

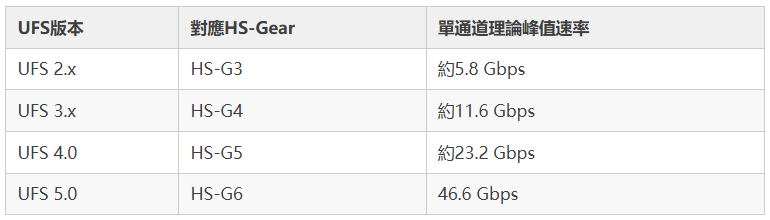

各代UFS規範的通道速率演進大致如下（數值為對應HS-Gear的理論峰值，供參考）：
這條曲線清晰地展示了一個規律：幾乎每一代UFS都是上一代速率的整數倍躍遷，而不是漸進式小步最佳化。這種"翻倍式"迭代節奏，本身就說明儲存行業對邊緣AI爆發的判斷是——漸進式升級已經跟不上需求增長的斜率了。
五、真正的落地場景：模型怎麼"住"進快閃記憶體裡
引言💬
詞元（Token）是AI運算的最小單位，而承載模型權重的資料從那裡來、多快能取到，直接決定了一次推理請求的響應速度。
邊緣AI落地面臨一個現實矛盾：視覺類大模型的參數體量往往超出終端裝置DRAM容量，必須依賴快閃記憶體作為"擴充記憶體"。UFS 5.0帶來的高速讀寫能力，讓系統可以做到"選擇性資料載入"——只把當前推理所需的那部分模型資料搬進易失性記憶體，而不是整個模型一次性載入。
這種設計思路對性能、功耗、成本三者的平衡意義重大：
- 不需要為了塞下整個大模型而堆砌昂貴的大容量DRAM
- 快閃記憶體讀取速度足夠快，讓"邊用邊取"不再拖慢推理延遲
- 系統整體功耗因為DRAM容量需求下降而得到最佳化
六、一個容易被忽視的視角
反常識🎯
大多數報導會把這次升級簡單歸納為"儲存更快了"，但這其實低估了它的意義。真正的轉折點在於，快閃記憶體第一次被明確定位為AI系統架構的"一等公民"，而不再是被動等待CPU和記憶體調度的外圍裝置。
過去嵌入式系統的設計邏輯是先定算力、再配記憶體、最後湊合用快閃記憶體。而現在這套邏輯正在被邊緣AI倒逼著重寫——快閃記憶體的讀寫特性、延遲表現、甚至加密解除安裝能力，都開始反過來影響晶片和系統架構的設計決策。換句話說，儲存不再是跟著算力跑的"配角"，而是開始參與定義整個系統的性能天花板。
這也解釋了為什麼這一輪規範升級橫跨了物理層、鏈路層、協議層三個層次同步推進，而不是像過去那樣單點突破容量或者單點突破速度。從移動裝置、PC、遊戲主機，到汽車電子和工業系統，幾乎所有對即時性和可靠性有要求的場景，都會在未來一兩年內感受到這套技術堆疊帶來的實際變化。
結語📌
儲存技術很少成為科技新聞的頭條主角，但這一次，M-PHY v6.0、UniPro v3.0和UFS 5.0的協同升級，可能是2026年邊緣AI基礎設施裡最不顯眼卻最關鍵的一塊拼圖。 (芯在說)
