華為麒麟 9050 Pro 自正式亮相後備受關注，一份新的拆解談到了這款晶片的“3D 堆疊設計”，主要揭示了華為的 LogicFolding（邏輯摺疊）技術如何運作，並帶來怎樣的效果。
Geekerwan（極客灣）在 YouTube 發佈了華為麒麟 9050 Pro 晶片的拆解視訊。該晶片搭載於 Mate 90 Pro Max，官方稱其相比上一代晶片組整體性能提升 42%。

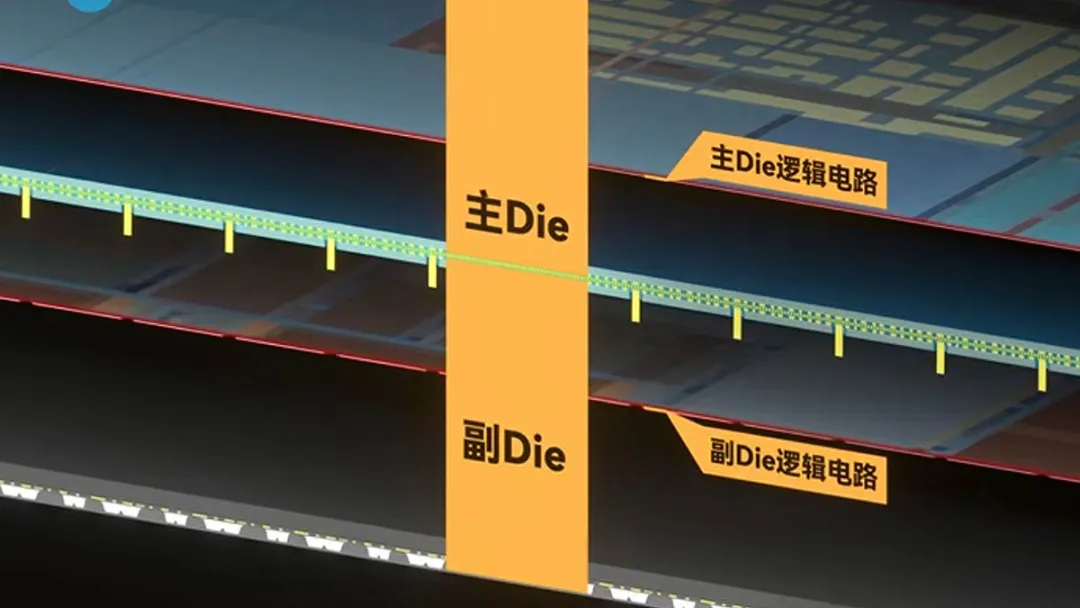

這次拆解的重點，是對麒麟 9050 Pro 3D 堆疊設計的詳細闡述。其他移動處理器的結構通常是基板、金屬層，再加頂部一層邏輯電路，而麒麟 9050 Pro 用的是兩顆裸片，上下垂直堆疊放置。
銅對銅混合鍵合連接兩層金屬
兩顆裸片之間通過銅對銅混合鍵合連接彼此的金屬層。第一顆裸片是計算裸片，採用 N+3 節點，性能優於 6nm；第二顆裸片承載快取、I/O 介面和 PLL，也就是鎖相環這類反饋控制系統，採用 N+2 工藝製造。
兩顆裸片都通過 80000 個矽通孔（TSV）接收電力與訊號，由此把晶片連接到基板。訊號和電力從下方那顆裸片傳遞到上方那顆。
思路接近 AMD 3D V-Cache，但堆疊順序相反
麒麟 9050 Pro 晶片設計的整體概念，與把快取放在單獨裸片上的 AMD 3D V-Cache 非常相似。區別在於，這裡的混合鍵合互連密度遠高於 AMD 的方案，從而縮短了執行單元與快取之間的路徑，在更大程度上降低了延遲。

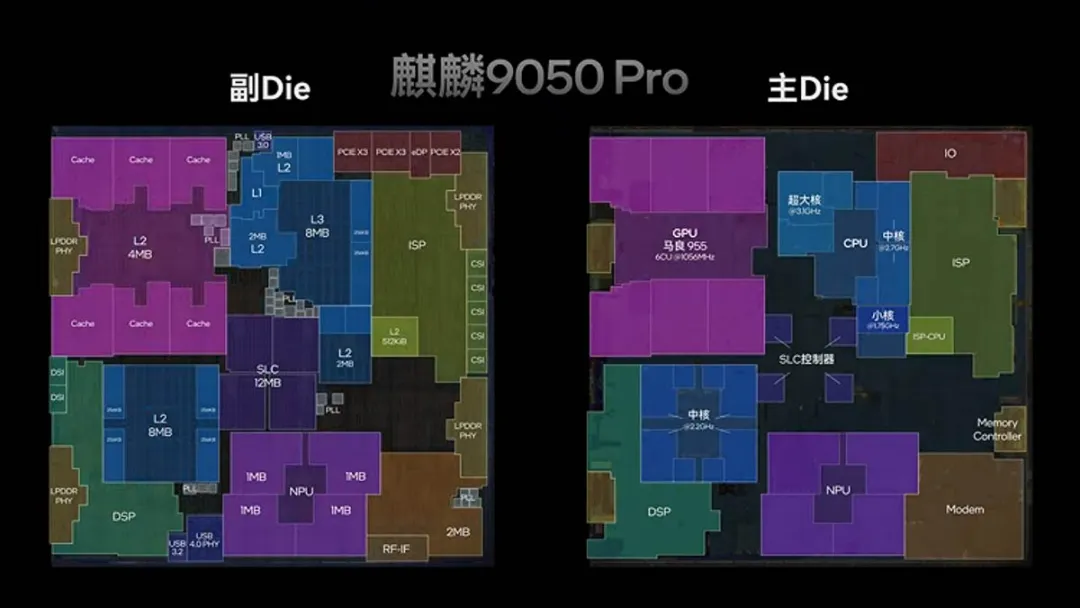

進一步細節顯示，大多數執行單元位於頂部裸片，而 L1 和 L2 快取位於底部裸片，原因是快取運行溫度更低，對製程也不那麼敏感。
NPU 是另一處重大升級

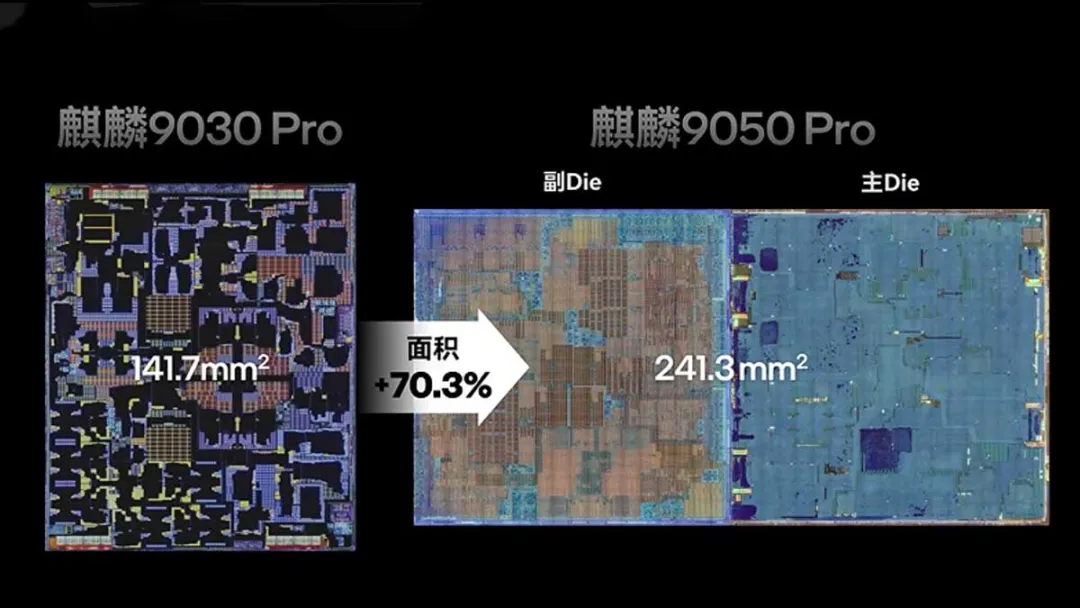

拆解中出現的另一個重大升級是 NPU。它在兩顆裸片上的合計面積，比麒麟 9030 Pro 的 NPU 大 150%。
極客灣實測 INT8 吞吐量約 68 TOPS，用 3B 參數模型測試時 prefill 提升約三倍。搭載該晶片的手機支援端側 30B-A2B 混合專家模型（300 億參數，同時啟動 20 億），用於離線照片整理與編輯建議，並驅動華為的 AI 助手，配合一個 6B 多模態模型完成編輯。作為對照，蘋果採用的端側模型為 20B-A4B。所有搭載麒麟 9050 Pro 的機型均配備 16GB 記憶體，以便把更大的模型留在快速記憶體中。Notebookcheck 也指出，這顆 NPU 相比最新競品仍有差距，因此華為實際啟動的參數比例低於蘋果方案。
製程歸屬
國際硬體測評媒體Notebookcheck（NBC） 在報導同一拆解時寫明：計算裸片出自中芯國際 N+3，大致比其他代工廠的 6nm 級節點好一檔；承載快取、I/O 介面和 PLL 的那顆出自中芯國際 N+2，大致相當於台積電 N6。該報導同時強調，華為與中芯國際都沒有正面確認過這兩個節點。因此原文的“優於 6nm”屬於媒體與拆解方的判斷，不宜當作定論引用。
8 萬根 TSV 的代價
極客灣統計，海思在晶片與基板之間打了約 8 萬根矽通孔，這些通孔從襯底穿上來，先穿過下層裸片，再抵達上層裸片。它們留下的禁布區（keep-out zone）吃掉了底部裸片約 8% 的可用面積。相當於拿底部裸片近十分之一的面積，去換兩顆裸片之間的頻寬與更短的走線。
官方規格與實測資料
華為在 10 月 1 日的發佈會上給出了麒麟 9050 Pro 的一組官方資料：每平方毫米電晶體數達 2.38 億，密度較麒麟 9030 Pro 提升 28%；訊號傳輸鍵合數量 500 萬個，跨裸片傳輸頻寬 125TB/s；時鐘緩衝器數量下降 55%，關鍵路徑時延下降 30%。CPU 為自研靈犀架構，9 核 16 線程，多核性能提升 23%；馬良 GPU 圖形渲染性能提升 40%；達文西架構 NPU 性能提升 140%，可在端側運行 30B 參數的 MoE 大模型；第十代 ISP 使長焦清晰度提升 34%；整合巴龍基帶，支援超 5.5G 通訊。
整機層面，華為稱通過軟硬芯雲垂直整合，Mate 90 Pro Max 較 Mate 80 Pro Max 整機性能提升 31%。
遊戲能效表現
極客灣的遊戲測試顯示，Mate 90 Pro Max 在《原神》中的表現優於部分搭載驍龍 8 Elite Gen 5 的機型，僅略微落後於驍龍 8 Elite Extreme Gen 6 與蘋果 A19 Pro 機型。在 890p 解析度下運行《原神》可維持滿幀，整機功耗約 4.2W。在《鳴潮》中，該晶片排在搭載天璣 9500 的機型之前；在《歸龍潮》中幾乎追平天璣 9500 與驍龍 8 Elite 機型，不過Android裝置的運行解析度略高。
需要說明的前提是，這些結果高度依賴為 HarmonyOS 原生移植的遊戲。通過轉譯層運行的作品，例如《明日方舟：終末地》，效率較低、影格率也更低。純合成的 CPU 跑分仍落後於最頂尖的驍龍與蘋果晶片。 (銳芯聞)
