台積電3nm vs 英特爾18A：誰將主導下一代晶片製程？深度資料揭秘

在半導體行業，台積電與英特爾的製程技術競爭已進入白熱化階段。台積電的3nm（N3）和英特爾的18A（1.8nm級）工藝被視為下一代晶片製程的關鍵節點。本文結合最新行業資料和專家分析，從技術參數、性能表現、量產進度等角度深度對比兩大技術路線。

一、技術參數對比：密度與架構差異顯著

1. 電晶體密度
台積電3nm（N3）的電晶體密度約為 283MTx/mm²（每平方毫米百萬電晶體），而英特爾18A的密度為 195MTx/mm²，兩者相差約32%2。但需注意，台積電採用 FinFlex技術，可靈活組合高密度（HD）、高性能（HP）單元，而英特爾18A引入 RibbonFET（GAA架構） 和 PowerVia背部供電技術，最佳化了供電效率和散熱。

2. 工藝命名差異
英特爾的“18A”實為1.8nm級製程，對標台積電的2nm（N2）而非3nm。但根據行業換算，英特爾18A性能與台積電N3相當，部分指標接近N2。

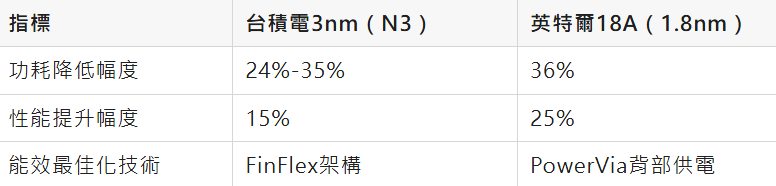

二、性能與能效：各有勝負

• 台積電優勢：3nm工藝延續了台積電的能效優勢，適合手機晶片等移動端場景。
• 英特爾突破：18A的PowerVia技術通過背面供電減少訊號干擾，在高性能計算（如伺服器CPU）中表現更優。

三、量產進度與客戶佈局

1. 台積電3nm

• 量產時間：2024年大規模量產，蘋果A17、M3晶片為首批客戶。
• 產能規劃：預計2025年佔據全球3nm市場80%份額。

2. 英特爾18A

• 量產時間：2025年下半年量產，首款產品為筆記本處理器Panther Lake。
• 外部合作：已吸引微軟、高通等客戶，目標在2026年前奪回製程領先地位。

四、市場預測：雙雄並立，場景分化

1. 台積電3nm主導領域

• 移動端晶片（如iPhone、Android旗艦機）
• 高密度低功耗場景（AI邊緣計算、物聯網）。

2. 英特爾18A突破方向

• 高性能計算（伺服器CPU、AI加速器）
• PC處理器（如Core Ultra 300系列）。

五、爭議與風險提示

1. 資料差異問題
不同機構測試標準不一。例如，TechInsights以台積電16nm為基準推算，可能低估英特爾18A的實際表現。

2. 成本挑戰
台積電3nm代工費用較5nm上漲20%，而英特爾18A需證明良率穩定性。

結語：技術路線決定市場分野

台積電3nm與英特爾18A的競爭本質是 “密度優先” vs “性能優先” 的技術路線之爭。短期內，台積電仍將主導移動端市場，而英特爾有望憑藉18A在PC和伺服器領域實現反超。未來2-3年，兩大巨頭的製程博弈將深刻影響全球半導體產業格局。 (SEMI半導體研究院)
