關注科技領域的朋友們可能都聽說過台積電。尤其這幾年國際環境緊張的時候，它一直是一個焦點公司。
大部分人都知道它是造晶片的工廠，但是具體是怎麼回事呢？我們今天先說一下半導體行業和台積電的故事，然後看看台積電的財務和經營資料，再看看競爭與風險，最後當然還要聊聊估值。
一、行業與背景：台積電重塑半導體產業鏈
晶片製造是人類最複雜的工業流程之一。一顆指甲蓋大小的晶片，需要經過數千道工序，用到上百種材料，在比頭髮絲還細幾萬倍的尺度上“雕刻”出數百億個電晶體。
最早的時候（1980年代以前），生產晶片的公司要自己負責從頭到尾的端到端設計製造交付。被稱為是 IDM 模式（Integrated Device Manufacturer，垂直整合製造），到目前這種模式還有公司在用，比如英特爾、三星這樣的公司採用的流程，從設計到製造全部自己做。
在1980年代末，行業發生了結構性的變化，發展到今天，晶片行業可以根據產業鏈結構分為三個階段：
1. 晶片設計（Fabless）：設計公司負責畫出晶片的“藍圖”，比如蘋果設計 A 系列晶片、輝達設計 GPU、高通設計驍龍處理器。這些公司專注設計，自己不建工廠。
2. 晶圓製造（Foundry）：代工廠按照設計公司的藍圖，在晶圓（矽片）上製造出晶片。這是整個產業鏈中技術門檻最高、資本投入最大的環節。台積電就是這個環節的絕對龍頭。
3. 封裝測試（OSAT）：把製造好的晶片封裝成最終產品，並進行測試。
這種“設計-製造-封裝”的專業分工模式叫做 Fabless + Foundry + OSAT 模式。
這樣專業分工模式的優勢在於：設計公司不用投資幾百億美元建廠，可以專注創新；代工廠可以同時服務幾百個客戶，規模效應顯著。這個模式改變了半導體產業格局，而開創這個模式的是台積電創始人張忠謀。
張忠謀56歲創立台積電，成為改變世界的“晶片教父”
從寧波少年到 MIT 高材生
張忠謀1931年出生於浙江寧波的書香世家。童年經歷了抗戰動盪，先後在香港、重慶避難，這段經歷培養了他堅韌的性格。1949年，18歲的張忠謀赴美求學，進入麻省理工學院（MIT）攻讀機械工程，後在史丹佛大學獲得碩士學位。
在德州儀器的25年：從工程師到集團副總裁
1958年，27歲的張忠謀加入德州儀器（Texas Instruments, TI），成為該公司第一位華裔員工，與積體電路發明人傑克·基爾比同時進入。
在 TI 的25年，張忠謀展現了驚人的工作狂精神和商業天賦。他曾回憶：“我年輕時根本沒聽過‘工作生活平衡’這個詞。”憑藉這種拚勁和對技術、管理的深刻理解，他僅用14年就從普通工程師升至集團副總裁，成為 TI 的三號人物。
在 TI 期間，張忠謀不僅積累了深厚的半導體技術經驗，更重要的是學會了如何經營一家大公司。他說：“我在德州儀器工作25年，已經做到獨上高樓，望盡天涯路。後來到台灣，還要我辦一個半導體公司，我就覺得沒有路啊，已經望盡了嘛，只好辟一條新路，也就是商業模式創新了。”
56歲創業：開創純代工模式
1987年，56歲的張忠謀帶著2.2億美元啟動資金回到台灣，準備做一件在當時看來相當冒險的事情：建立一家純粹的晶片代工廠。這個年紀創業在科技圈極為罕見——比爾·蓋茲19歲創立微軟，賈伯斯21歲創立蘋果，貝佐斯30歲創立亞馬遜，黃仁勳30歲創立輝達。
但張忠謀坦言：“我不可能更早做到這一點。”中年創業的優勢在於：頑強的工作企圖心和對商業模式的深刻理解。
當時的半導體行業幾乎全是 IDM 模式：英特爾、德州儀器、摩托羅拉這些巨頭都是從設計到生產一條龍。
張忠謀的思路完全相反：台積電只負責生產環節，專門幫那些沒有工廠的設計公司把圖紙變成真正的晶片。我只做代工，絕不做自有品牌晶片。這樣蘋果、輝達、AMD 這些客戶就完全不用擔心你會變成競爭對手。信任一旦建立，客戶粘性就極強。
這就是“純代工（Pure-Play Foundry）“模式的核心：台積電承諾永遠不做自有品牌晶片，不和任何客戶搶生意。這個簡單的承諾解決了一個關鍵問題——信任。設計公司可以放心地把最核心的技術交給台積電，不用擔心被抄襲或競爭。
當時張忠謀找到英特爾談合作，但被拒絕了。英特爾覺得這個模式沒前途。但張忠謀看到了機會：這些大公司雖然設計能力強，但製造效率和成本控制未必是最優的。台積電可以通過專業化分工，在製造環節做到更低成本、更高品質。
從“邊角料”到全球霸主
創業初期極其艱難。1980-1990年代，台積電技術落後2-3代，只能接英特爾、TI 這些巨頭不想做的小訂單——他們產能過剩時才外包，訂單不穩定，利潤微薄。
但張忠謀憑藉在 TI 積累的經驗，死磕產量和良率，一點點建立起口碑。真正的轉機出現在1990年代中期。那時候冒出了一批晶片設計公司，比如輝達、高通，他們有技術、有想法，但沒錢建廠。台積電的代工模式正好解決了他們的痛點——不用投幾十億美元建產線，只要把設計圖交給台積電就能拿到晶片。
這個模式徹底改變了遊戲規則。今天那些科技巨頭——輝達（市值4兆美元）、博通（1.8兆美元）、AMD（5500億美元）——當初都是靠台積電的代工模式才活下來並壯大的。
張忠謀的目標從來都很明確：不是做行業前三，而是做到絕對第一。他從不把英特爾當對手，而是要建立自己的標準。
38年過去，台積電已經成為全球半導體產業的心臟。市值超過2兆美元，服務465個客戶，生產超過12,000種不同的晶片，控制著全球晶圓代工市場70%的份額。純代工模式不僅重塑了半導體產業鏈，也成就了台積電今天的霸主地位。
全球晶圓代工市場，台積電佔了64.9%-70%的份額，三星有9.3%，中芯國際5.3%。這種市場地位已經接近壟斷。
更關鍵的是客戶名單的含金量。蘋果、輝達、AMD、博通、高通、聯發科、Google、亞馬遜、Meta、微軟——這些公司彼此是競爭對手，但都把最核心的晶片設計交給同一家工廠。這種信任關係在產業裡極為罕見，也是台積電最深的護城河之一。
晶片行業正在發生的新重構：Foundry 2.0
這種由台積電引領出來的產業格局是當前的現狀，是 Fabless（設計）+ Foundry（製造）+ OSAT（封裝測試）的專業分工模式。台積電作為 Foundry，原本只負責晶圓製造，封裝測試由日月光、Amkor 等 OSAT 廠商完成。
但 AI 時代改變了這個格局。先進封裝技術——特別是 CoWoS（Chip on Wafer on Substrate）——已經成為 AI 晶片性能的關鍵瓶頸。CoWoS 將邏輯晶片和 HBM 高頻寬儲存封裝在一起，輝達的 H100/H200/Blackwell、AMD MI300系列幾乎全部依賴這項技術。傳統 OSAT 廠商的技術和產能無法滿足需求，台積電必須自己做。
這就是“Foundry 2.0”：台積電將業務邊界從前道製造延伸到後道先進封裝，形成“晶圓製造+先進封裝”的一體化服務能力。
二、台積電的傲人業績：淨利潤546億美金，淨利率50%+
2026年 Q1：所有指標都創新高
核心資料：
- 營收1,134億新台幣（約359億美元），同比+35.1%，環比+8.4%
- 淨利潤5,725億新台幣（約181億美元），同比+58.3%，環比+13.2%
- 毛利率66.2%，超出管理層指引（63-65%），創歷史新高
- 淨利率50.5%，超過茅台
要知道，製造業能做到40%毛利率就很厲害了，台積電直接幹到66%。按照一般的商業邏輯，這說明公司掌握了定價權。而對於台積電來說還有另外一個原因，就是下游也賺錢了。
重資產製造業有一條隱形的天花板。全球大型重資產製造企業的淨利率幾乎全部在5-15%之間。因為重資產=持續大額折舊+裝置維護+產線擴張，這三項成本不會因為品牌好就消失。豐田淨利率9.9%，奔馳7.0%，寶馬5.4%，富士康2.23%——台積電的50.5%完全是另一個維度。
它的重資產投入越來越大，但利潤率反而越拉越高。2024年資本開支約298億美元，2025年約400億美元，2026年指引預計520-560億美元，兩年時間資本開支接近翻倍。但看同期的利潤率，竟然也在上升，從2024年的40.5%連年穩定上升，2026年 Q1最新資料是50.5%。
資本開支翻倍、折舊加重，但台積電的利潤率反而創新高。

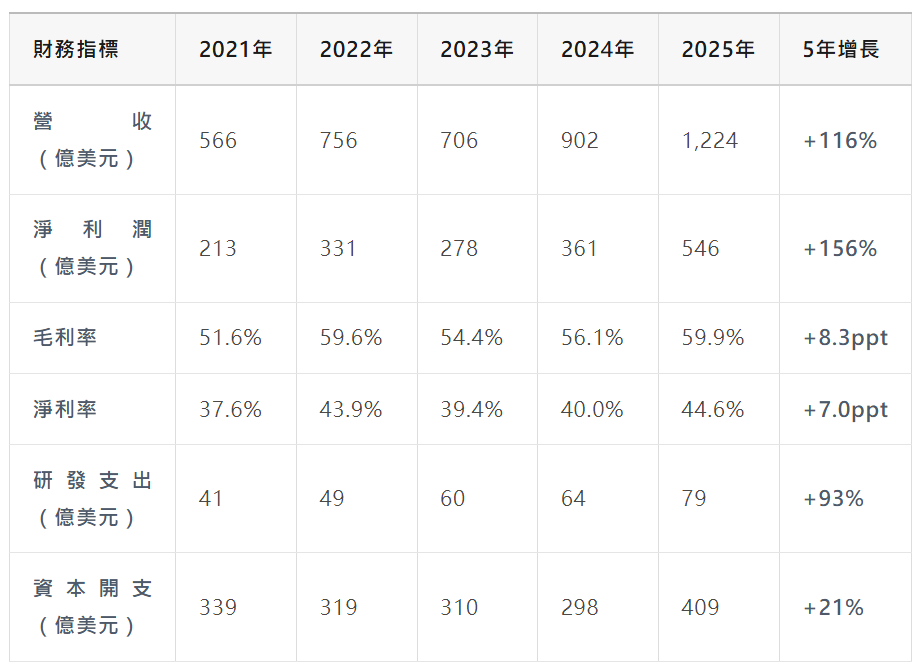

五年財務指標演進：盈利能力質變
從以上資料，我們能看到以下規律：
- 營收增速超過淨利潤增速的反轉： 2021-2025年營收增長116%，淨利潤增長156%，說明盈利能力在加速提升，不是簡單的規模擴張
- 毛利率持續最佳化：從51.6%提升到59.9%，增加了8.3個百分點。2026 Q1更是突破66%，說明先進製程佔比提升+AI 溢價的戰略轉型效果顯著
- 淨利率超越茅台： 44.6%的淨利率已經超過茅台（約43%），一個製造業公司做到這個水平，說明台積電已經不是普通的周期股，而是掌握了定價權的“類消費品”企業
- 研發投入持續加碼： 5年增長93%，研發支出佔營收比例穩定在6.5-8.5%，確保技術領先優勢
- 資本開支周期性波動：資本開支是建構固定資產、無形資產或其他長期開支而支付的資金。2021-2024年資本開支下降（產能消化期）,2025年重新加速至409億美元，2026年將達到520-560億美元創歷史新高，為2nm 和 CoWoS 擴產做準備
為什麼毛利率與淨利率越來越高？
1. 先進製程佔比越來越高。7nm 及以下的先進製程佔營收74%，其中3nm 佔28%,5nm 佔36%。這些高端製程毛利率極高，而且良率持續最佳化，成本不斷下降。

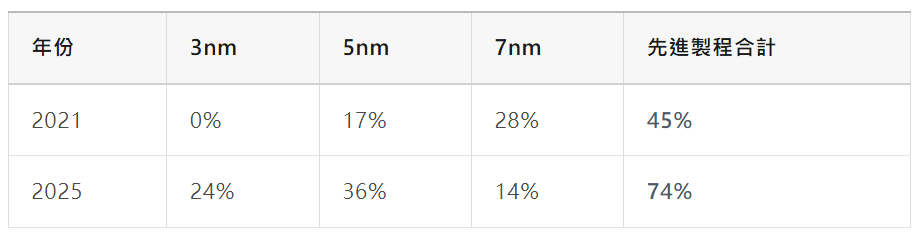

先進製程佔比5年演進：
先進製程佔比從45%提升到74%，這29個百分點的提升直接推動了毛利率從51.6%躍升至59.9%。
2. 規模效應。營收從2021年的566億美元增至2025年的1,224億美元（5年增長116%)，這麼大的規模把固定成本攤得很薄。加上台積電在能源管理、裝置利用率上持續最佳化，營運效率越來越高。
3. AI 溢價。高性能計算（HPC）和 AI 應用佔營收61%，遠超手機的29%。AI 晶片對先進製程和封裝的需求極其剛性，客戶願意付更高的價格。
2026年展望：增長還在加速
管理層給的指引很激進：2026年營收增長超過30%，將突破1,600億美元，超出市場預期（25-28%）。
資本開支520-560億美元，創歷史新高，70-80%投向2nm、3nm 和 CoWoS 產能。這麼大手筆投資，我不否認可能會有一定的風險，但至少說明管理層對長期需求很有信心。
三、業務結構：AI 徹底改變了遊戲規則
1、業務平台營收佔比：五年來HPC（高性能計算）成長為絕對主流

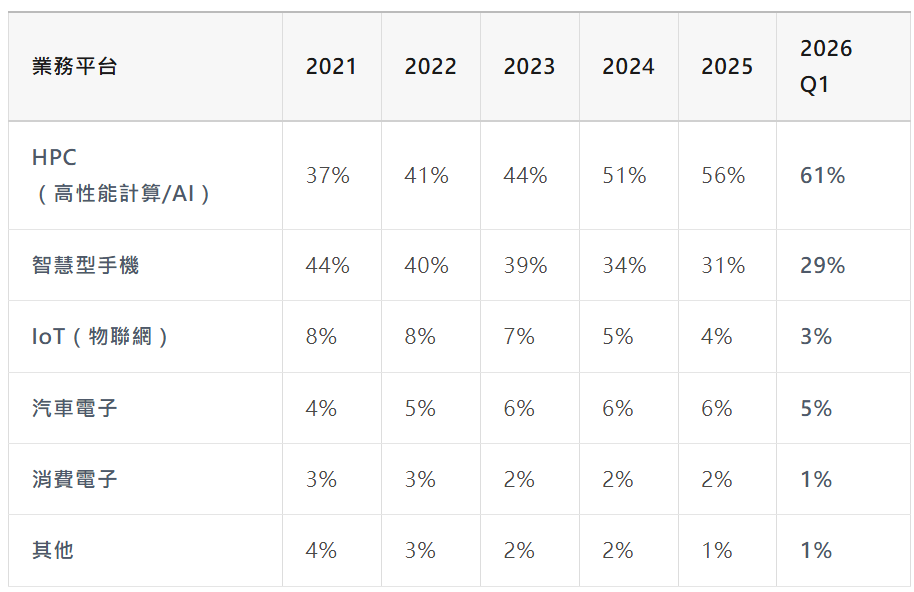

營收佔比變化（%）：
但是佔比下降的幾個業務，除了最小的消費電子外，絕對值都是增長的。

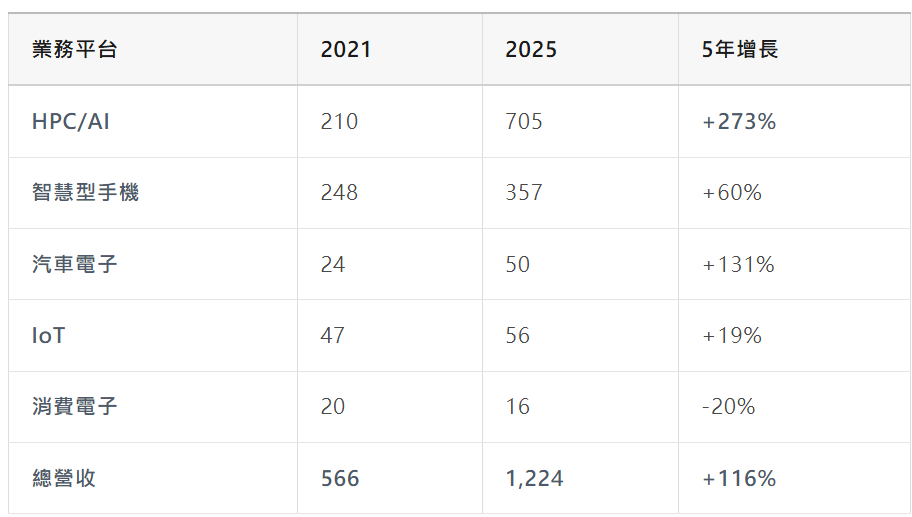

絕對金額變化（億美元）：
資料來源：台積電2021-2025年 Form 20-F 年報及2026 Q1說明會
三個關鍵變化：
1. HPC/AI 從配角變主角：
- 佔比飆升：2021年佔比37%，到2026 Q1已經飆升到61%，五年翻了近一倍
- 絕對金額暴增：從2021年的210億美元增至2025年的705億美元，5年增長273%（接近3倍）
- 增長驅動：ChatGPT 引爆的 AI 浪潮——輝達 H100/H200/B200系列 GPU、雲廠商（Google、亞馬遜、微軟、Meta）定製 AI 晶片、CoWoS 先進封裝產能成為全球瓶頸
2. 手機業務相對持續萎縮：
- 佔比下降：從2021年的44%（第一大業務）跌到2026年的29%
- 絕對金額仍在增長：從2021年的248億美元增至2025年的357億美元，5年增長60%
- 關鍵洞察：不是手機晶片需求崩了，而是 AI 晶片增速遠超手機（273% vs 60%），把手機業務的佔比稀釋了。蘋果、高通的訂單金額還在增長，只是手機市場進入成熟期
3. IoT 和消費電子邊緣化：
- IoT：佔比從8%跌至4%，絕對金額從47億美元增至56億美元（僅增長19%），增長緩慢且多為成熟製程（28nm/40nm）
- 消費電子：佔比從3%跌至1%，絕對金額從20億美元降至16億美元（負增長20%），台積電主動放棄低利潤訂單，整個行業來看這部分業務被中芯國際等其他技術不如台積電的“競爭對手”拿去了。
- 戰略原因：這些業務主要使用成熟製程，毛利率低，台積電先進製程產能供不應求，戰略性將產能傾斜給高利潤的 AI/HPC 業務
4. 汽車電子穩健增長：
- 佔比穩定：一直穩定在5-6%
- 絕對金額強勁：從2021年的24億美元增至2025年的50億美元，5年增長131%
- 增長驅動：自動駕駛（ADAS）晶片需求、電動車滲透率提升、車規級先進製程（N3A/N5A）開始放量
- 戰略地位：雖然佔比不高，但是長期增長賽道，毛利率高，客戶願意付溢價
這個結構變化說明什麼？台積電已經完成了從“消費電子供應商”到“AI 基礎設施提供商”的轉型。HPC/AI 業務不僅佔比最高，而且毛利率最高（先進製程+CoWoS 封裝），是利潤的絕對主力。
2、AI驅動的增長還會持續
1）、HPC/AI 成為第一大業務，買水人的角色確定性最高
2026年 Q1，HPC 佔營收61%，首次超過60%。手機只剩29%，汽車5%，物聯網3%。台積電已經從“消費電子供應商”變成了“AI 基礎設施提供商”。
輝達的 H200、B200，博通給Google、Meta 做的定製晶片，亞馬遜的 Trainium，OpenAI 的定製加速器，幾乎全部依賴台積電。這些 AI 晶片的需求增長相對確定，不像手機那樣受消費周期影響明顯。
AI 產業鏈上無論誰勝誰敗，台積電作為賣水人都會收益。輝達佔主導，台積電賺輝達的錢；雲廠商自研晶片挑戰輝達，台積電照樣賺雲廠商的錢。這種“賣水人”的位置，讓台積電在 AI 浪潮中擁有極高的確定性。
2）、先進製程：3nm 爆發，2nm 開始放量
先進製程（7nm 及以下）佔營收74%，其中3nm 佔28%，5nm 佔36%。3nm 從2022年底量產到現在，佔比已經接近30%，速度比預期的快。
更重要的是2nm 開始放量了。2025年 Q4開始量產，2026年有五座廠（新竹兩座、高雄三座）進入大規模生產。管理層說2026-2028年2nm 產能年增長70%，首年產量比3nm 首年高45%。
蘋果已經包了2026年超過一半的2nm 產能，輝達、AMD、高通也在排隊。
3）、CoWoS 封裝：從單次收費到雙重收費
AI 晶片的物理形態已經發生了根本變化。
以輝達 Blackwell 為例，它不再是傳統意義上的一顆晶片，而是一個複雜的系統：兩顆主計算晶片、八組 HBM 記憶體堆疊、I/O 控制單元、電源管理單元——近百顆晶片被精密地組裝在一塊基板上，尺寸超過手掌。
這個組裝過程就是 CoWoS（Chip-on-Wafer-on-Substrate）封裝技術。簡單來說，它的作用是將多個不同的晶片（如 GPU、CPU、HBM 高頻寬記憶體）像搭積木一樣，極其精密地組合在同一個封裝體中，從而突破單一晶片的性能瓶頸。
它的難度在於精度要求極高：在亞10微米的尺度下，把不同功能的晶片拼接到一起，確保它們能高效協同工作。
台積電從2012年開始投入這項技術。現在，幾乎所有高端 AI 晶片都離不開它：輝達 Blackwell、AMD MI350、Google TPU、亞馬遜 Trainium、Meta MTIA 都採用這個方案。
這改變了台積電的商業模式。
過去，台積電只賺一次錢：幫客戶製造晶片。現在，台積電賺兩次錢：第一次是製造環節（比如用 N3/N4P 工藝生產輝達的 GPU 核心），第二次是封裝環節（把 GPU、HBM、控制晶片組裝成最終產品）。同一顆 AI 晶片，台積電在產業鏈上收了兩道費。
需求端的壓力巨大。2024年全球需求37萬片，2025年67萬片，2026年預計突破100萬片，年增長率40-50%。台積電的 CoWoS 月產能從2023年底的約1.5萬片擴張到2026年底預計的12-13萬片，三年擴了8倍，但仍然供不應求。
原因在於需求的三重疊加：AI 晶片出貨量在增長、單顆晶片的面積在變大、每顆晶片搭配的 HBM （高頻寬記憶體）數量在增加。這三個因素同時作用，導致產能擴張的速度永遠追不上需求增長的速度。
輝達一家就佔了60%的 CoWoS 產能。2026年輝達需要59.5萬片，其中51萬片由台積電代工。AMD 拿到10.5萬片（11%），博通15萬片（15%），主要供應給Google TPU、Meta 和 OpenAI。
供需嚴重失衡讓台積電在定價上有了絕對話語權。這也是為什麼台積電毛利率能衝到66%的重要原因之一。
台積電在2026年4月公佈的封裝技術路線圖顯示了更激進的擴張計畫：
- 2026年：封裝尺寸達到5.5倍光刻掩膜尺寸
- 2027年：擴大到9.5倍，可容納12顆以上 HBM 堆疊
- 2028年：達到14倍，可容納約10顆大型計算晶片 + 20顆 HBM 堆疊
- 2029年：超過14倍，最多支援24顆 HBM5E 堆疊
到2029年，單個封裝內的電晶體數量將比2024年提升48倍。AI 算力的物理上限，正在由台積電的封裝能力定義。
3、技術路線圖：牢牢掌握關鍵技術演進制高點
7nm、3nm、2nm，這些用數字來代表技術的先進性，非常通俗易懂。這不是絕對意義上的真實技術指標，而是代表著一種代際技術能力。
台積電每年研發投入佔營收6.5-8.5%，2025年研發支出80億美元。這個投入力度保證了技術上的持續領先。
3nm 家族：當前主力
3nm 有好幾個版本：N3E（成本最佳化）、N3P（性能增強）、N3X（高性能計算）、N3A（車規級）。這種多版本策略能精準滿足不同客戶需求。
2nm：GAA 架構的突破
2nm 是個大升級，首次用了 GAA（全環繞柵極）架構，取代了用了很多年的 FinFET。GAA 把柵極完全環繞溝道，電流控制更強，漏電更少，能效比大幅提升。
關鍵是良率。台積電 N2初期良率65-80%，英特爾18A 只有55-60%，三星 SF2更慘，只有30-40%。這個差距意味著台積電的成本更低、爬坡更快、供貨更穩。賣同樣的價格，三星和英特爾可能是虧錢的，台積電就可以賺錢。
A16：背部供電技術
2026年下半年量產的 A16（1.6nm）會用“背部供電”技術，把電源線移到晶片背面，和訊號線徹底分離。這樣能大幅降低電壓降，專門為高功率 AI 加速器設計。
台積電還在2026年技術研討會上展示了 A13（1.3nm），技術路線圖清晰，執行力強。從1987年到今天，台積電用了38年時間，跨過了幾個關鍵的技術拐點：2003年銅製程突破、2004年浸沒式光刻、2014年拿下蘋果 A8、2025年2奈米量產、2025年輝達取代蘋果成為最大客戶。每一次技術演進，台積電都在前面等著。
4、增長空間與發展態勢：AI 有需求，努力擴產能，全球佈局應對風險
AI 晶片需求：最確定的增長賽道
AI 晶片市場規模預計從2025年的500億美元增長到2030年的2,000億美元，年增長率超過30%，台積電接受益。
輝達2026年預計貢獻台積電19%的營收，超過蘋果成為第一大客戶。輝達的系列高端 GPU 大部分台積電代工，而且對 CoWoS 產能需求持續攀升。
除了輝達，AMD、博通、亞馬遜、Google、微軟、Meta 都在大舉投資定製 AI 晶片，這些晶片幾乎全部依賴台積電。
產能擴張：2nm 和 CoWoS 雙輪驅動
2nm 產能：2026-2028年年增長70%，五座廠陸續投產。首年產量比3nm 首年高45%，爬坡速度遠超以往。
CoWoS 產能：2022-2027年年增長超過80%，2026年產能達到100萬片/年，是2024年的近3倍。台積電在台灣竹南、台南、嘉義建新廠，滿足輝達、AMD、博通的巨大需求。
全球化佈局：應對地緣政治風險
為了緩解台海風險，台積電在海外大舉擴張。
美國亞利桑那：投資1,650億美元，建6座晶圓廠+2座封裝廠。第一座廠已經量產4nm，後續會引入3nm、2nm、A16。2026年產量預計同比增長80%。
日本熊本：第一座廠2024年底量產，第二座在建。2026年產量預計同比增長130%。
德國德累斯頓：和博世、英飛凌合資建廠，專注28/22nm 和16/12nm，主攻歐洲汽車市場。
全球化佈局的選址是具有全球化的政治經濟考量的。 我們知道晶片製造是一個產，需要整產業鏈上下游許多廠商的協作互動，就像長三角地區、珠三角地區的先進製造一樣，形成了叢集化的製造生態區域，具有非常大的地理、物理傳輸優勢，是其他很多地區無法比擬的。
美國的選址有政治驅動的原因，日本的選址則對應著三星競爭的狙擊防範。
5、佈局未來：光互聯
銅纜在 AI 資料中心裡已經接近物理極限。現在單顆 GPU 的功耗已經達到1000W，下一代會到2000W。GPU 之間的資料傳輸頻寬每兩年翻4倍。銅纜在224Gbps 之後基本撐不住了，448Gbps 幾乎不可能實現。唯一的解決方案是光互聯——把光引擎直接整合到 GPU 或交換機的封裝內部，這就是共封裝光學（CPO）技術。
技術難點在於精度。要把光子晶片和電子晶片在亞10微米的精度下堆疊在一起，這對製造工藝的要求極高。台積電的光互聯平台（COUPE）已經在2026年開始量產，進展遙遙領先。
客戶端的訊號很明確。輝達2025年發佈的共封裝光學交換機，光電整合部分就是基於台積電的三維堆疊技術。博通的下一代光互聯方案也指向台積電。
競爭對手的進度明顯落後。三星的共封裝光學商用計畫要到2029年，比台積電晚了整整三年。
這個技術現在還沒有成為台積電的主要收入來源，是面向未來的儲備。台積電在 AI 算力基礎設施的每一個關鍵節點上都提前做好了準備。
台積電的商業模式正在發生質變。過去是按晶圓片數收費，現在變成了在 AI 算力鏈的多個環節收費。3奈米產能預訂到2027年，2奈米排到2028年，CoWoS 封裝從2026到2027年都被訂滿。CoWoS 價格在2025-2026年累計上漲約20%，客戶沒有抵抗。台積電在2026年初對所有先進製程漲價6%-10%，也順利落地。客戶為了鎖定產能，願意接受加急溢價。
台積電賣的不再是標準化的製造服務，而是 AI 算力鏈上最稀缺的產能配額。這種轉變讓我們不能再以製造業的估值水平來看待台積電，台積電是科技企業。
四、競爭格局：技術代差在擴大
全球先進製程代工就三家：台積電、三星、英特爾。但從最新資料看，台積電的領先優勢在擴大。
台積電：一騎絕塵
全球晶圓代工市場份額64.9-70%，先進製程市場份額超過90%。這種壟斷地位建立在三個優勢上：
- 技術領先：製程節點領先1-2代
- 良率優勢：初期良率領先30-50個點
- 產能規模：先進製程產能是對手的數倍
三星：良率問題一直沒解決
三星3nm 良率問題導致 Exynos 2500生產延遲，Galaxy S25系列只能更多用高通晶片。
2nm 製程，三星 SF2試產良率只有30%，台積電65-80%。這個差距意味著三星的成本高、爬坡慢，很難搶到高端客戶。
英特爾：變數太多
英特爾提出“五年五代”路線圖，想通過18A（1.8nm）在2026年重回領先。但2024年底 CEO 基辛格離職，公司內部管理混亂，執行力存疑。
而且英特爾代工業務客戶太少，目前只簽了亞馬遜 AWS 一個大客戶。先進封裝能力也落後台積電，短期內很難在 AI 晶片代工市場有大作為。三星和英特爾都有自己的封裝方案，但在輝達這類最高端 AI GPU 的大規模量產封裝上，目前主通道仍然是台積電 CoWoS。
主要原因是：技術成熟度差幾檔、客戶的設計已經繫結台積電的工藝規則。另外還有利益衝突——台積電是“純代工廠”，自己絕不下場和客戶競爭。
五、可能的風險：
1. 貿易戰關稅影響
管理層原話： “目前尚未看到客戶行為變化，但潛在關稅政策影響帶來的不確定性與風險存在，將持續觀察對終端市場需求的影響。”
這個表述很關鍵。管理層正式提示了風險，雖然目前客戶訂單沒有變化，但前瞻性風險已經存在。
風險等級：中高。雖然尚未兌現，但已被管理層正式提示，需要持續跟蹤。
2. 大客戶、大區域佔比高
2026 Q1資料：
- HPC 佔比61%，智慧型手機佔29%
- 北美客戶佔總營收77%
- 輝達+蘋果合計佔比約40%
風險分析：
這種極端集中度意味著：
平颱風險：如果 AI 相關資本開支放緩（比如雲廠商削減 GPU 採購預算）,HPC 收入可能大幅下滑。61%的佔比意味著 HPC 收入下降10%，總營收就會下降6.1%。
客戶風險：輝達貢獻19%營收，蘋果21%。如果輝達因競爭加劇（AMD、博通定製晶片）失去市場份額，或者蘋果 iPhone 銷量大幅下滑，台積電業績會直接受衝擊。
地區風險： 77%營收來自北美，如果美國經濟衰退或科技股泡沫破裂，需求會集中受損。
對比： 2021年 HPC 佔比37%，北美佔比65%。五年間集中度大幅提升，抗風險能力反而下降了。
風險等級：高。這是結構性風險，短期內很難改善。
3. 智慧型手機業務季節性波動
2026 Q1資料：
- 智慧型手機收入環比下降22%
- IoT 收入環比下降9%
- 管理層明確表示“當季業務受到智慧型手機季節性影響”
風險分析：
雖然 AI 需求強勁，但傳統消費電子（手機、IoT）仍佔總營收32%。這些業務有明顯的季節性：
- Q1是淡季（春節後、新機發佈前），手機晶片需求下降
- Q3-Q4是旺季（新 iPhone 發佈、聖誕購物季），需求激增
這意味著即便全年增長強勁，單季度業績仍會有10-15%的波動。如果市場預期管理不當，股價可能因單季度不及預期而大幅回呼。
風險等級：中。這是周期性風險，可預測但難以消除。
4. 海外產能爬坡需要時間
2026 Q1資料：
- 庫存天數增至83天，較上季增加3天
- 管理層表示“主要由於海外新晶圓廠爬坡”
風險分析：
台積電在美國亞利桑那、日本熊本、德國德累斯頓同時建廠，海外產能佔比從2021年的5%提升到2025年的15%，目標2028年達到25%。
庫存壓力：新廠爬坡期間，良率較低、產能利用率不足，導致在製品和成品庫存積壓。83天庫存已經接近行業警戒線（90天）。
成本壓力：前面提到，亞利桑那廠晶圓折舊成本7,289美元/片，台灣本土只要1,500美元。海外廠毛利率只有8%，遠低於台灣的66%。
效率壓力：海外廠人才短缺、供應鏈不成熟、文化差異，都會拖累營運效率。管理層提到“geographic manufacturing flexibility”是戰略重點，但執行難度很大。
量化影響：如果海外產能佔比從15%提升到25%，整體毛利率可能被拉低2-4個百分點。
風險等級：中高。這是戰略轉型必經之痛，但會在2025-2027年持續侵蝕利潤率。
5. 高資本開支與全球擴產的執行風險
2026 Q1資料：
- 2026年資本開支指引520-560億美元，創歷史新高
- 未來三年累計資本開支預計超過1,500億美元
- 同時推進台灣本土（2nm/3nm）、美國（4nm/3nm/2nm）、日本（28nm/12nm）、德國（28nm/16nm）多地擴產
風險分析：
現金流壓力： 2025年經營現金流約900億美元，資本開支409億美元。如果2026年資本開支達到560億美元，自由現金流會進一步壓縮，股東回報（分紅、回購）空間有限。
需求不及預期風險：如果 AI 需求在2027-2028年放緩，台積電的2nm 和 CoWoS 產能可能過剩。高固定成本（折舊）會侵蝕利潤，產能利用率下降會導致毛利率大幅下滑。
執行風險：同時在四個國家/地區建廠，面臨：
- 建設延期風險：亞利桑那廠已經延期過一次
- 良率爬坡風險：海外廠技術團隊經驗不足，2nm 良率可能低於預期
- 成本超支風險：海外建廠成本是台灣的4-5倍，預算容易失控
- 人才短缺風險：美國、德國半導體人才稀缺，招聘和培訓成本高
歷史教訓：英特爾在美國、以色列建廠多次延期和超支，最終拖累了財務表現。台積電雖然執行力更強，但風險依然存在。
風險等級：高。這是未來3-5年最大的執行風險，直接影響長期回報率。
應對：如果始終維持技術領先，那麼資本開支會轉化為更強的長期定價權。海外佈局是應對地緣政治的一個避險。
6. 地緣政治：最大的不確定性（原有風險保留）
台海局勢仍然是最大的系統性風險。台積電90%以上先進製程產能在台灣本土，一旦台海有事，全球半導體供應鏈會癱瘓。
學術研究指出，台灣半導體供應鏈有三重脆弱性：能源進口依賴（自給率不足3%）、關鍵材料庫存有限（只有幾周）、先進產能高度集中。短期內很難通過多元化緩解，因為海外建廠成本太高。
風險等級：極高，但短期難以量化。
應對：這部分無法估價，而且當前的市場似乎已經對此給出了定價。我們推演一下，一旦這種風險發生，那麼就不僅僅是一個台積電的風險了。風險只能保持密切觀察，好在個人小資金很靈活。
六、估值與策略：合理偏低，有上行空間
當前估值
基於美股TSM ADR計算，目前總股本 51.87 億，當前股價 420 美元，總市值2.18兆。基於2025年淨利潤546億美元，當前靜態PE 約40倍；基於2026年預期淨利潤750億美元，前瞻 PE 約29倍，表面看似乎不便宜，僅僅是不那麼貴得離譜。
但當前的盈利質量、增速、護城河，都遠好於過去10年的中位狀態——淨利率從35%跳到50%、ROE 從25%跳到40%、客戶結構從消費電子躍遷到 AI 基礎設施。
橫向對比：台積電在 AI 鏈上的估值位置

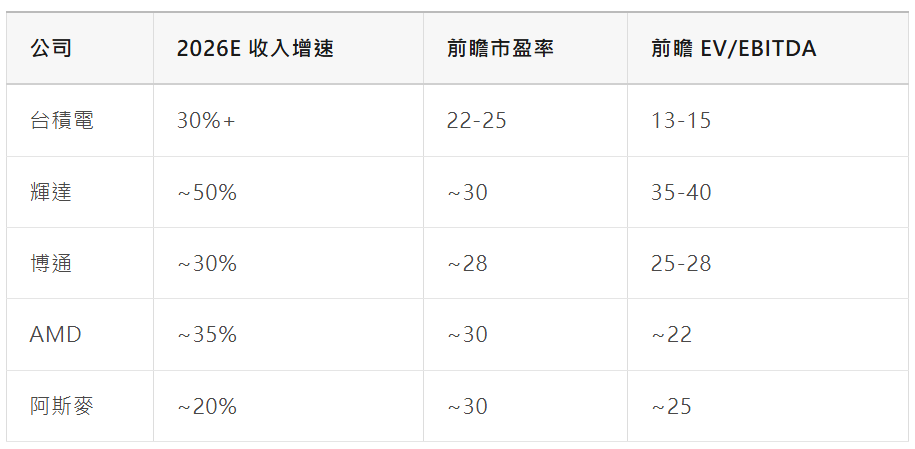

孤立地看台積電的市盈率意義不大，關鍵是要對比 AI 產業鏈上其他核心標的的估值水平，看誰的“增長-估值”性價比最優。（資料2025年發佈，為預估資料）
從這張表可以看出，台積電在 AI 鏈核心標的中估值相對較低，但增長動力依然強勁。
從行業結構來看，當前AI產業鏈晶片的客戶過度集中在雲廠商，而云廠商正在加速自研晶片來降低對輝達的依賴。博通主要靠幫雲廠商設計定製晶片賺錢，但這些晶片最終還是要在台積電生產和封裝。艾斯摩爾是光刻機龍頭，但增速只有20%左右。
相比之下，台積電同時具備三個優勢：估值不那麼貴、增速保持在30%以上、護城河在整個產業鏈中最深。
估值驅動因素，也是未來關鍵的觀測指標
短期（2026）：AI 需求旺盛，Q1超預期延續，毛利率上行，2nm 開始貢獻營收。
中期（2027-2028）：2nm 產能大規模釋放，CoWoS 產能大幅提升。
長期（2029+）：先進製程壟斷鞏固，AI 全產業鏈滲透。
估值風險
地緣政治溢價：台海緊張可能導致“地緣折價”，投資者要求更高風險溢價。
AI 需求不及預期：如果 AI 應用落地放緩，或者技術路線變化（從 GPU 轉向 ASIC），增長預期可能下調。
競爭加劇：如果三星或英特爾在先進製程或封裝上突破，壟斷溢價會受挑戰。
關鍵監控指標
財務指標：季度營收增速、毛利率、淨利率、自由現金流、資本開支執行進度。
業務指標：HPC/AI 營收佔比、先進製程（3nm/2nm）營收佔比、CoWoS 產能利用率、客戶集中度變化。
技術指標：2nm 良率爬坡、A16量產時間表、CoWoS-L 技術成熟度。
風險指標：台海局勢、美國對華出口管制、主要客戶（輝達、蘋果）訂單變化。
台積電會發佈月度的財務資料，非常有利於我們跟蹤。
退出訊號
以下情況出現時考慮減倉或退出：
技術優勢喪失：三星或英特爾在良率上突破，市場份額明顯提升。
需求拐點：AI 晶片需求增速連續兩季度低於20%，CoWoS 產能利用率低於80%。 (價值漫記)
