摘要
2026年6月16日，台積電首度公開"CoWoS玻璃基板開發計畫"，聯手ABF載板大廠Ibiden與面板廠群創，驗證玻璃基板匯入下一代CoWoS先進封裝的可行性。該事件標誌著玻璃基板從實驗室研發跨入產業鏈聯合驗證階段，市場視作產業化元年的里程碑節點。
核心結論：
- 替代趨勢明朗：玻璃基板憑低CTE、奈米級平整度、低介電損耗等綜合性能，正加速替代傳統有機ABF樹脂基板，系AI大算力晶片先進封裝核心基材方向。
- 市場高增可期：2024年全球TGV晶圓市場約11.43億元人民幣，2030年預計達117.24億元，CAGR 47.4%；全球玻璃基板市場2026年料達186億美元，遠期增速大幅領跑傳統封裝基板。
- 巨頭三足鼎立：英特爾、台積電、三星三大陣營差異化技術路線已成型，量產窗口集中在2026-2030年。先發量產的玩家將鎖定下一代封裝供應鏈主導權。
- 國產漸成閉環：TGV雷射微孔裝置→玻璃基板材料製造→TGV封裝代工，國內初步形成完整產業鏈，但良率爬坡與量產規模仍存差距。
一、技術原理與行業背景
1.1 先進封裝的演進邏輯
後摩爾時代，製程微縮的邊際收益遞減。先進封裝成為突破AI晶片性能瓶頸的核心路徑。輝達、AMD高端AI GPU普遍採用Chiplet芯粒異構整合×CoWoS封裝，借多顆小晶片拼接實現算力翻倍。
傳統CoWoS封裝採用有機ABF樹脂基板+矽中介層組合方案。HBM視訊記憶體從HBM3迭代至HBM4/HBM5，晶片尺寸放大，芯粒堆疊層數激增，傳統方案三處硬傷凸顯：
- 有機樹脂基板：受熱形變膨脹，大尺寸AI晶片滿載執行階段翹曲彎曲，直接拖低封裝良率；
- 矽中介層：單片逾100美元，佔封裝成本過半；圓形晶圓與方形晶片結構矛盾，面積利用率持續下降；
- 熱管理失控：多層堆疊晶片熱量可使有機基板形變0.3%。奈米級精度下，此量級的形變足以引發訊號傳輸災難性失真。
先進封裝兩大演進方向已清晰：晶圓級→面板級、有機材料→無機材料。面板級封裝超大尺寸下面積利用率可由45%躍至81%，降本10%-20%。玻璃基板，正是這兩個趨勢的交匯點。

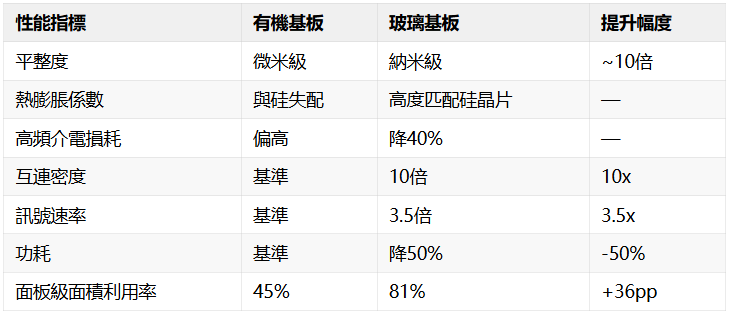

1.2 玻璃基板核心性能優勢
1.3 TGV：玻璃基板互連核心
TGV（Through Glass Via，玻璃通孔）系在超薄玻璃基板上穿制微米級通孔並填充金屬導電材料，實現上下層垂直電氣互連，是打通玻璃基板互連瓶頸的關鍵工藝。
核心參數：最小孔徑3-10μm；深寬比可達10:1。相較矽通孔，互連密度10倍↑、訊號速率3.5倍↑、功耗50%↓，且工藝更簡、成本更低。
台積電實測驗證（2026.06）：0.8mm厚玻璃核心基板，5倍光罩尺寸（85×110mm），三方模擬驗證關鍵結果——
- 封裝翹曲（COP）改善16%
- 有效CTE降低19%
- 有效彈性模數提升31%
- 供電完整性：電阻↓27%，電感↓42%
- 全程無嚴重翹曲與分層/剝離
二、產業鏈格局
玻璃基板產業鏈分為上游材料與裝置、中游基板製造與TGV加工、下游封裝與應用三大環節。
2.1 上游：材料與裝置
玻璃基材：封裝級高硼矽、鋁硼矽玻璃是主流方向。國際端康寧、肖特、旭硝子主導；國內端凱盛科技已建成8萬噸/年高硼矽/鋁硼矽基板產能，戈碧迦已向國內半導體廠商送樣驗證。
TGV雷射微孔裝置：雷射誘導濕法腐蝕系當前TGV加工主流路線。帝爾雷射TGV裝置已實現晶圓級+面板級全覆蓋，面板級裝置完成出貨。大族數控2024年推玻璃基板成套方案，超快雷射鑽孔。德龍雷射TGV玻璃通孔裝置小批次出貨中。
配套裝置：電鍍端——三孚新科玻璃基板電鍍銅裝置已銷售至下遊客戶；東威科技TGV裝置2025年Q1交付。清洗端——捷佳偉創立推垂直+單片式清洗方案。量檢測端——精測電子AOI裝置Seal 200匯入2.5D/3D封裝產線。
2.2 中游：基板製造與TGV加工
基板製造：沃格光電晶片用玻璃基板全程產業化能力已打通。武漢10萬㎡/年TGV產線投產，成都8.6代線（月產能2.4萬片）2026年量產在途。彩虹股份系國內高世代顯示玻璃基板龍頭，量產G8.5+/G10.5代產品，形成"面板+基板"縱向聯動。合肥基地6條8.5代線已建成，咸陽基地8條規劃中3條投產。
TGV加工：賽微電子2014年即通過瑞典Silex研發玻璃通孔，境記憶體量產線已掌握TGV工藝。五方光電以TGV加工為核心能力。美迪凱開發雷射誘導+濕法腐蝕TGV工藝，通孔/盲孔最小孔徑10μm。萊寶高科2025年實現8:1孔徑比突破。
2.3 下游：封裝與應用
封裝能力：通富微電掌握TGV玻璃基板封裝工藝能力；長電科技儲備TGV配套封裝技術；晶方科技自主玻璃基板Fanout封裝量產多年。
終端場景：面向AI/GPU大算力晶片、HPC、5G/6G射頻、CPO光模組等高端領域。蘋果已啟動"Baltra"AI伺服器晶片的玻璃基板封裝測試。
三、全球競爭格局
3.1 三大陣營技術路線對比
英特爾：行業先行者。2023年9月發佈玻璃基板處理器，2026年1月展示首款EMIB 2.5D封裝玻璃芯基板樣品——"10-2-10"堆疊結構，78×77mm，無微裂紋。Rio Rancho工廠正改造為全球首座玻璃基板大規模量產基地。聯手安靠推進商業化，預計2029-2030年首批商用產品面世。十年研發積累構築深厚先發壁壘。
台積電：CoPoS面板級封裝平台為差異化武器。以玻璃作中介層適配超大尺寸封裝，2026年6月公開CoWoS玻璃基板開發計畫——宣告進入產業化驗證。2026年建試驗線，2030年Q4產出商用產品。CoWoS既有客戶基礎深厚，生態遷移阻力最小。
三星：垂直整合打法。三星電機×三星電子×三星顯示器三方聯盟，世宗試點產線TGV深寬比突破10:1。向蘋果供"Baltra"AI伺服器晶片樣片，推動HBM4玻璃基板封裝測試。2026年目標規模量產。
其他關鍵參與者：
- 蘋果：接收三星電機玻璃基板樣品，自研AI伺服器晶片啟動玻璃基板封裝驗證。
- SKC/Absolics：斥資約3000億韓元在美國佐治亞州建首座玻璃基板專業廠，已竣工量產原型品。
- AMD：獲玻璃核心基板技術專利，明確玻璃基板在熱管理、機械強度、訊號路由方面的優勢。
- 聯發科：下代晶片獨家鎖定英特爾EMIB-T封裝路線，2026年Q4流片。

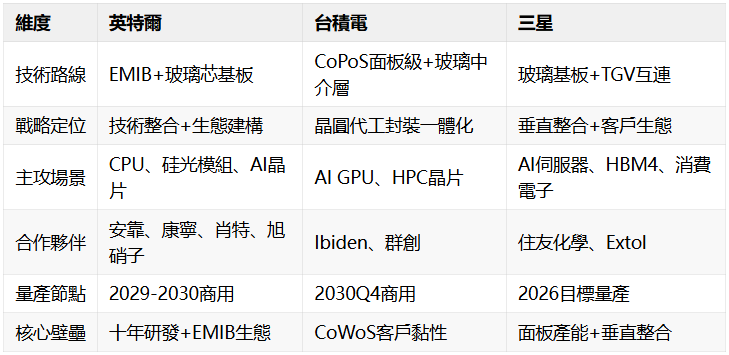

3.2 差異化競爭維度
四、中國產業鏈全景
4.1 TGV核心工藝環節
4.2 TGV裝置：國產替代最快環節
4.3 封裝與基板材料配套
封裝端：通富微電→TGV玻璃基板封裝能力已備；長電科技→TGV配套封裝技術已儲備；晶方科技→自主玻璃基板Fanout量產經驗多年。
基板端：彩虹股份→國內顯示玻璃基板龍頭，量產G8.5+/G10.5代產品，縱向整合"面板+基板"。力諾藥包→國內硼矽玻璃領先企業，探索玻璃基板新應用。凱盛科技→高硼矽/鋁硼矽基板8萬噸/年，TGV中試線推進中。
五、市場規模與增長前景

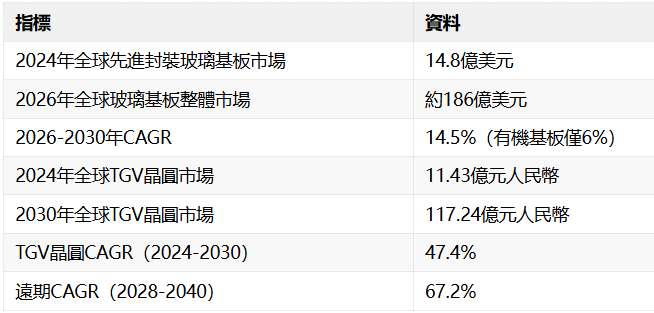

5.1 市場規模資料
5.2 增長驅動力
- AI算力爆發：大模型訓練/推理持續拉高算力需求，輝達、AMD、英特爾高端AI晶片迭代驅動先進封裝需求井噴。
- Chiplet架構滲透：芯粒異構整合成主流，高密度互連基板需求指數級增長。
- HBM升級迭代：HBM4/HBM5對封裝散熱、翹曲控制的要求逼近有機基板物理極限，玻璃基板是確定性替代路徑。
- CPO光模組落地：玻璃基板是光電共封裝規模化的關鍵載體。
- 面板級封裝趨勢：面積利用率遠超晶圓級，玻璃基板是其最優基材選擇。
六、產業化挑戰
6.1 良率瓶頸
玻璃基板量產的核心障礙在於亞ppm級通孔缺陷率的達成。玻璃脆性使微孔加工易生微裂紋，直接衝擊成品率與可靠性。各廠商量產規劃落於2027-2028年，但規模化需同時跨過三道門檻：亞ppm缺陷率、終端客戶認證、量產成本可控。
6.2 成本劣勢
玻璃基板當前製造成本較有機基板高30%-50%。成本高企的核心環節在於TGV通孔加工與微孔金屬化。雷射加工效率提升+規模效應釋放後，價差有望逐步縮小。
6.3 標準缺位
玻璃基板作為新興材料，全球缺乏統一的技術標準與測試規範。英特爾已制定2030技術領先路線圖，韓國廠商加速標準化，但全球標準統一尚需時間。
6.4 生態協同
玻璃基板產業化需材料×裝置×設計×封裝×測試全鏈條協同。英特爾聯合康寧/肖特/旭硝子建構生態；台積電聯手Ibiden+群創打通面板級供應鏈。國內產業鏈雖初具閉環形態，上游高端玻璃基材仍仰賴進口，協同效能有待提升。
七、投資邏輯與風險
7.1 核心邏輯
- 產業趨勢確定性強：AI算力迭代→先進封裝升級→玻璃基板替代有機基板，技術演進方向清晰。
- 催化劑密集釋放：台積電CoWoS計畫、英特爾Rio Rancho量產、三星2026商用化等事件密集催化。
- 國產替代空間大：TGV裝置+基板製造環節國內企業先發優勢顯現，受益半導體自主可控政策推動。
- 賽道早期高彈性：2026年被視作產業化元年，賽道處於早期高成長彈性區間。
7.2 產業鏈重點公司

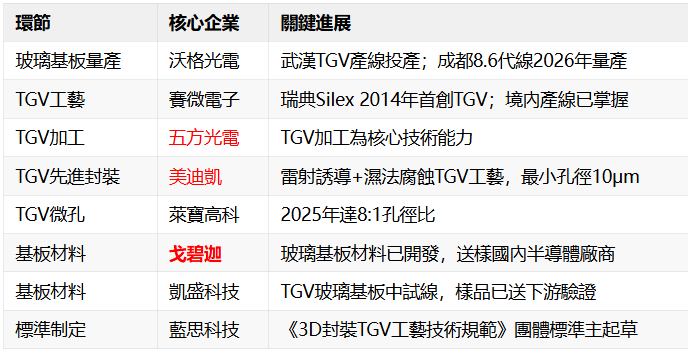

TGV核心工藝：沃格光電（全程產業化能力，武漢產線投產，成都2026年量產）、賽微電子（瑞典Silex 2014年首創TGV）、五方光電（TGV加工為核心能力）、美迪凱（TGV工藝10μm通孔，開發先進封裝工藝）、藍思科技（團體標準主起草，配合頭部客戶驗證）。
TGV配套裝置：帝爾雷射（晶圓級+面板級全覆蓋，已出貨）、大族數控（2024年推玻璃基板成套方案）、德龍雷射（小批次出貨）、三孚新科（電鍍銅裝置已銷售）、精測電子（AOI裝置匯入2.5D/3D封裝）、芯碁微裝（PLP系列支援面板級封裝）、匯成真空（HiPIMS深孔沉積）、捷佳偉創（清洗裝置方案）。
封裝配套：通富微電（TGV封裝能力）、長電科技（TGV封裝技術儲備）、晶方科技（玻璃基板Fanout量產經驗）。
基板材料：凱盛科技（8萬噸/年基板，TGV中試線，2026年量產目標）、彩虹股份（國產顯示玻璃基板龍頭，產能持續擴張）、力諾藥包（硼矽玻璃領先）、戈碧迦（材料送樣驗證）。
7.3 風險提示
- 產業化節奏風險：台積電明確"未來仍需持續驗證玻璃厚度及大型CoWoS封裝佈局"，全面量產時間節點存不確定性。
- 技術路線風險：矽中介層、玻璃中介層、有機中介層多路線並存，玻璃基板非唯一解。
- 良率爬坡風險：亞ppm級缺陷率達標系量產硬門檻，國內企業良率較國際龍頭仍有差距。
- 成本競爭力風險：當前製造成本較有機基板高30%-50%，需成本曲線驅動大規模替代。
- 地緣政治風險：半導體裝置與材料面臨出口管制，可能擾動國產產業鏈的供應安全。
八、結論與展望
2026年，玻璃基板產業化元年。台積電CoWoS玻璃基板開發計畫落地，英特爾Rio Rancho工廠改造推進，三星2026年量產目標在即——產業正從"技術儲備期"切換至"產業化驗證期"。
短期（2026-2028）：以三大巨頭試驗線/中試線建設為主。沃格光電、帝爾雷射等國內先發企業有望攫取技術驗證訂單，構築先發優勢。
中期（2028-2030）：滲透率加速攀升。率先實現量產的玩家鎖定產業鏈核心地位。TGV裝置與材料環節國產化率有望大幅躍升。
長期（2030後）：玻璃基板有望躍居先進封裝主流基材，賽道空間持續擴容。具備"材料→封裝"全鏈條能力的企業將在全球競爭中建立優勢。
對國內企業而言，TGV雷射裝置與玻璃基板製造是當前確定性最高的兩大主線。裝置端受益產線建設前置需求，呈先周期彈性；材料端受益量產規模擴大後的持續消耗需求，具成長持續性。 (岐人復盤)
