AI浪潮正在重新定義晶片產業的競爭規則。當我們關注GPU算力、先進製程、HBM記憶體和先進封裝時，一個隱藏在晶片背後的關鍵技術正在成為決定AI性能釋放的“新戰場”——電源系統。
隨著輝達、AMD等AI GPU不斷邁向更高算力，單顆GPU功耗已經突破千瓦級，供電電流甚至達到2000A等級。傳統VRM供電架構正在接近極限，如何在極小空間內實現更高效率、更高功率密度的電能轉換，成為下一代AI伺服器必須解決的核心挑戰。
在這份技術報告中，專家深入解析了面向AI GPU的48V轉1V / 2000A超高功率密度VRM技術路線，從垂直供電（Vertical Power Delivery）、多相電源架構，到GaN/SiC功率器件、諧振轉換技術以及48V資料中心供電體系，全面揭示AI時代電源技術的下一輪革命。
過去，晶片性能提升依靠電晶體數量和製程升級；而今天，隨著算力需求爆發，“如何把電送到晶片內部”正在成為新的技術制高點。 下一代AI基礎設施的競爭，不僅屬於GPU製造商，也屬於掌握先進供電技術的企業。
今天，小編帶大家一起深入拆解：AI GPU背後的電源革命，看看48V供電、垂直VRM與GaN技術如何支撐未來兆級AI算力時代。
一、這份材料真正想說明什麼？
這份報告核心圍繞AI GPU時代超高功率密度供電技術（VRM）革命展開，探討了如何為下一代AI GPU提供48V輸入、1V輸出、2000A電流等級的電源轉換方案。隨著GPU功耗突破千瓦級，傳統水平供電架構已經難以滿足需求，未來必須通過垂直供電（Vertical Power Delivery）、多相電源、先進磁性器件、GaN/SiC功率器件以及新型拓撲結構實現高效率、高密度供電。
二、AI GPU功耗暴漲，推動VRM技術進入極限挑戰
AI加速器的發展帶來了巨大的電流需求：
- GPU核心電壓不斷下降：從1V附近下降到0.6V甚至更低
- 電流需求快速增長：單顆GPU需要約2000A電流
- 輸出功率達到：0.6V × 2000A = 1200W

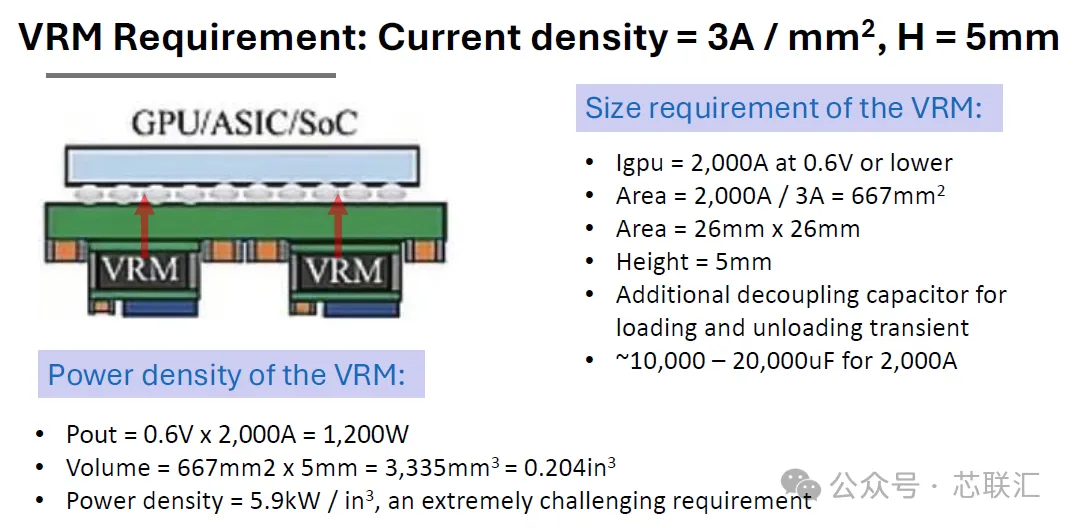

報告指出，在電流密度約 3A/mm²、高度限制約 5mm 的條件下，VRM需要做到：
- 面積約667mm²（約26mm × 26mm）
- 高度僅5mm
- 功率密度達到約 5.9kW/in³
這被認為是極具挑戰性的工程目標。

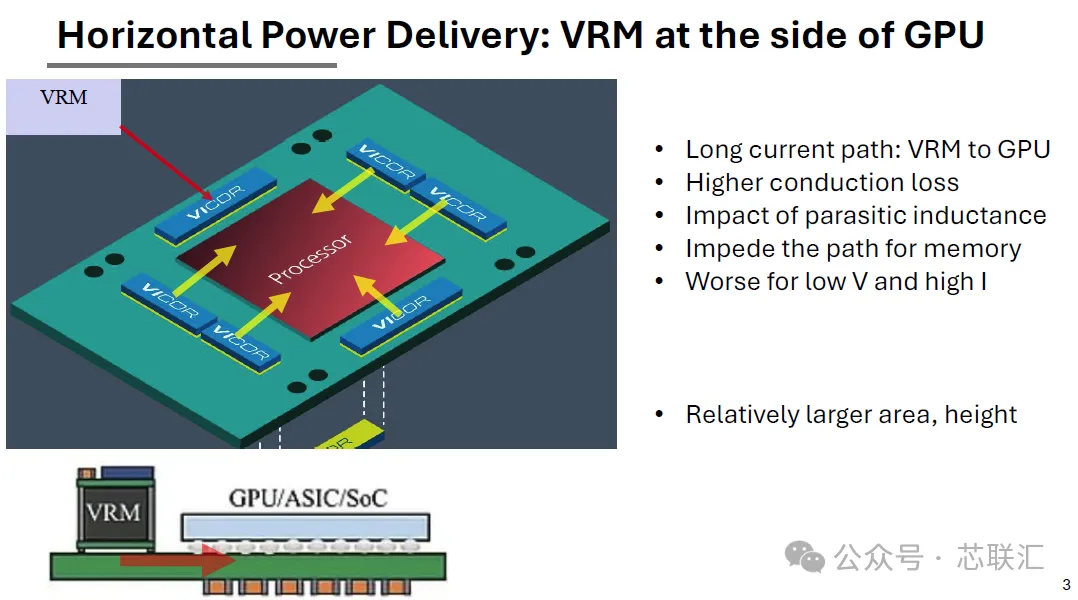

三、傳統水平供電（Horizontal Power Delivery）已經無法滿足AI GPU需求
傳統方案 VRM放置在GPU側面，通過PCB走線供電
主要問題：
1. 電流路徑過長
VRM → PCB → GPU，導致導通損耗增加、電阻損耗增加、寄生電感影響嚴重
2. 高電流下問題更加突出
尤其面對低電壓、大電流，PCB走線已經成為瓶頸。
報告指出水平供電存在長電流路徑、更高導通損耗、寄生電感影響、佔用GPU周圍空間等問題。

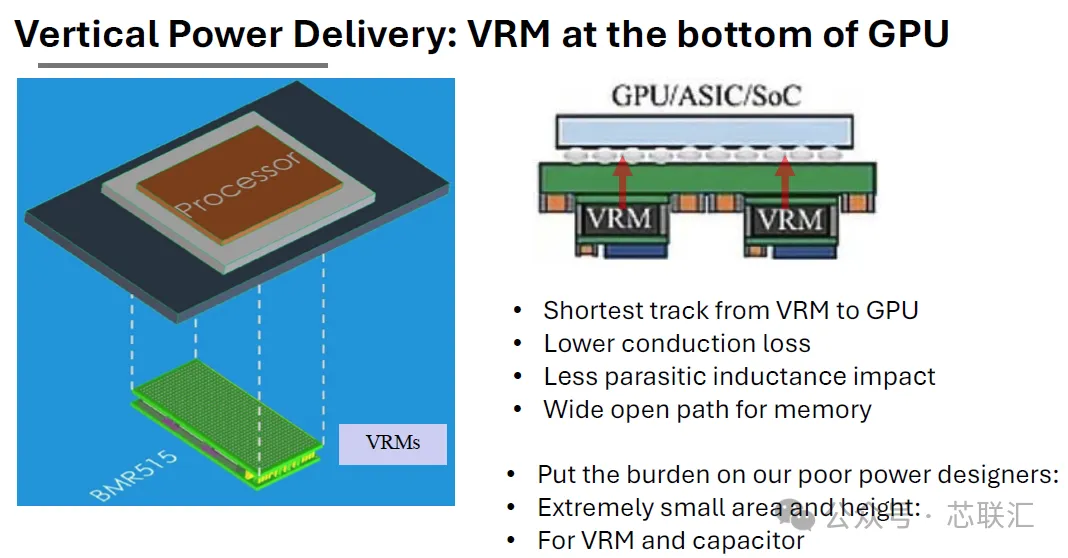

四、未來趨勢：Vertical Power Delivery（垂直供電）
報告認為未來AI GPU需要採用VRM位於GPU底部，直接垂直供電
優勢：
1. 最短電流路徑
VRM直接連接GPU降低PCB損耗、降低寄生電感、提升瞬態響應
2. 釋放GPU周邊空間
水平VRM佔用GPU周圍區域，而垂直供電可以給HBM記憶體騰出更多空間、支援更高整合度封裝
但挑戰也更加嚴峻 VRM和電容必須做到極小尺寸、高效率、高功率密度。
五、高效率VRM的核心技術路線

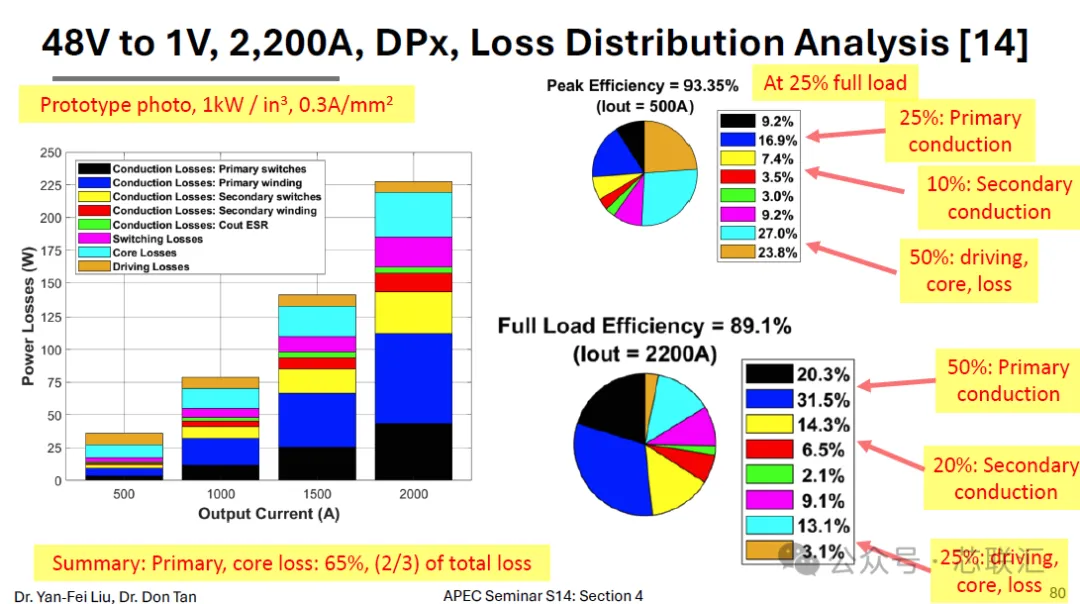

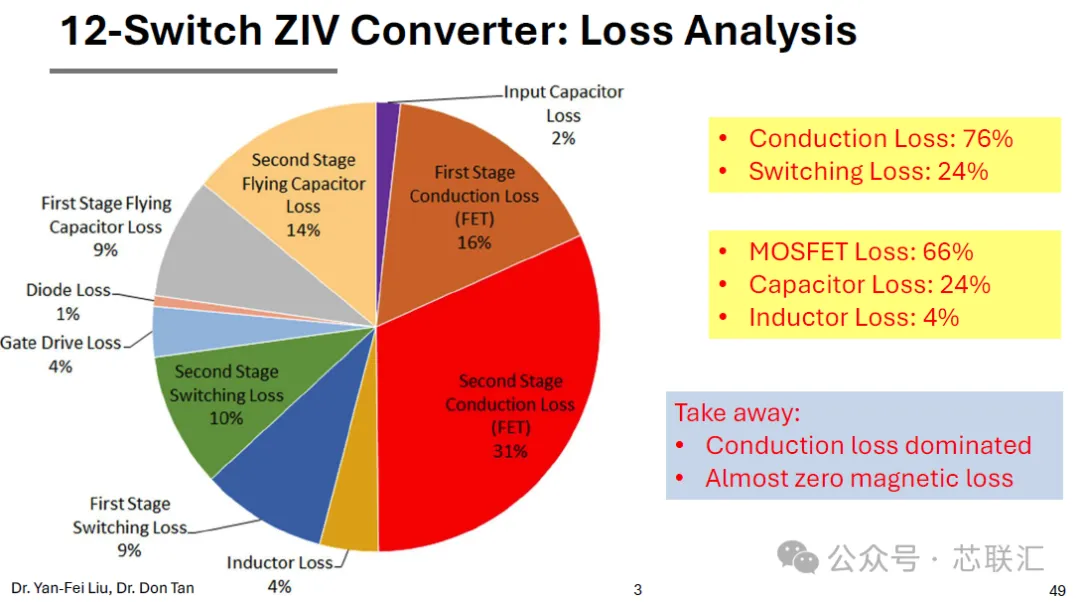

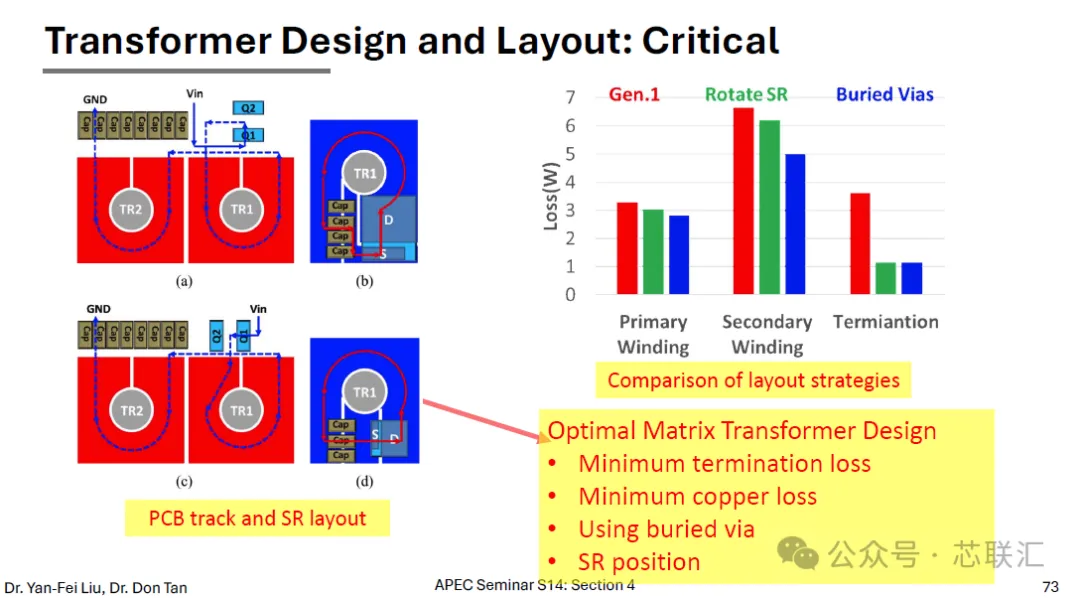

報告總結，提高效率必須同時降低導通損耗、開關損耗、磁性器件損耗、電容損耗
因為所有損耗都會影響AI GPU供電效率。

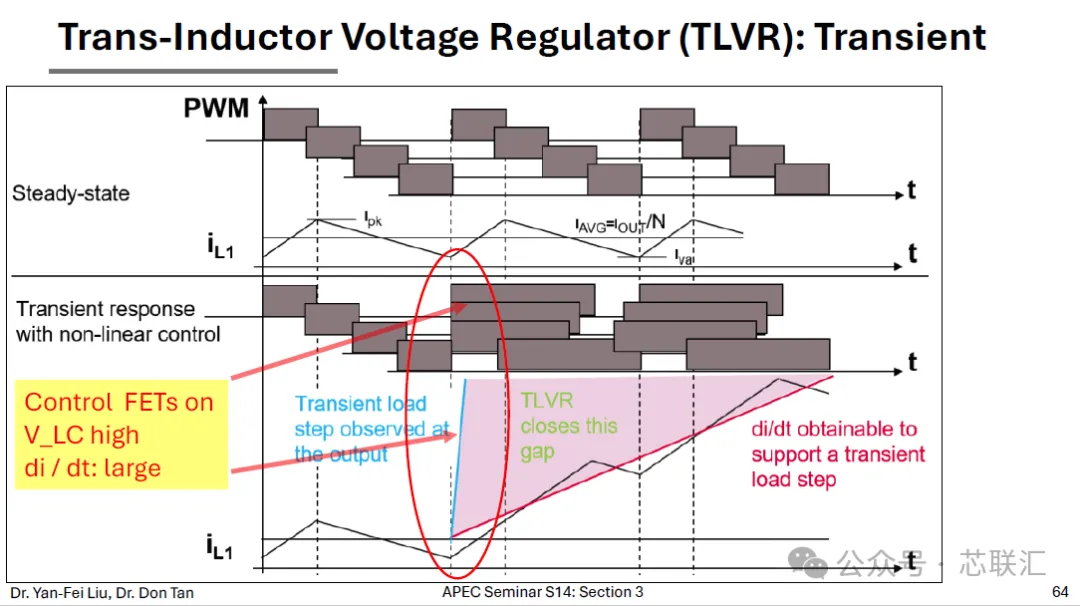

六、多相電源（Multi-phase）成為關鍵技術
由於2000A電流無法由單一路徑承擔，因此必須採用 多相交錯結（Interleaving）
優勢 分攤電流、降低RMS電流、降低MOSFET損耗、降低電感、電容壓力
報告明確指出 Multi-phase operation 是降低損耗的關鍵甚至是必要條件。
七、功率器件升級：GaN / SiC推動高頻高效率VRM
傳統矽MOSFET受到限制，未來需要GaN、SiC
原因更低導通電阻降低I²R損耗，更快開關速度降低switching loss
同時結合ZVS（Zero Voltage Switching）、ZCS（Zero Current Switching）進一步降低開關損耗。

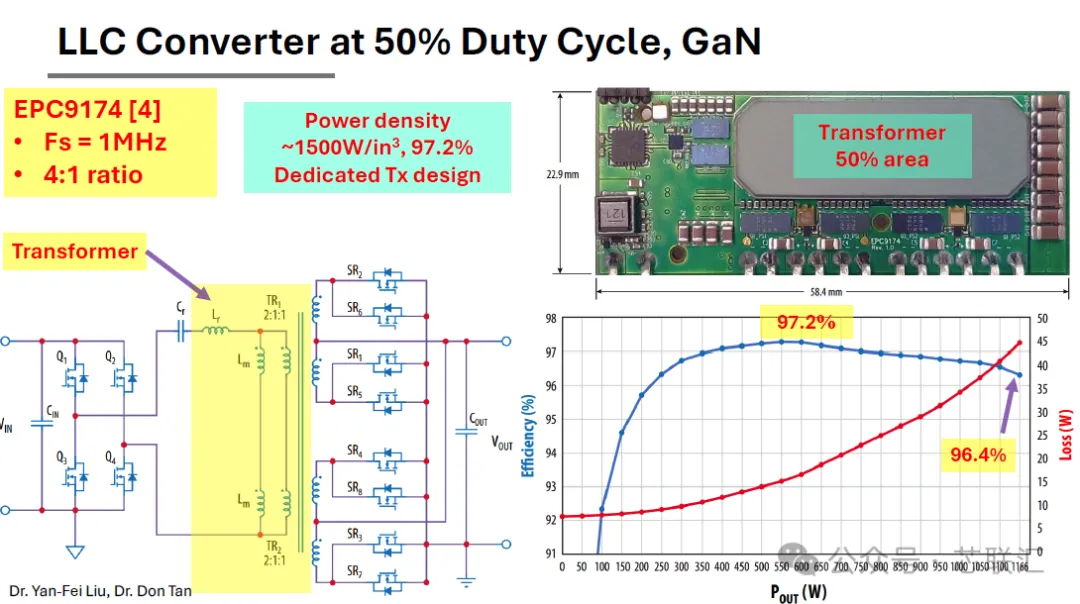

報告認為 ZVS + 諧振轉換器是降低開關損耗的重要方向。
八、48V供電架構成為AI資料中心趨勢

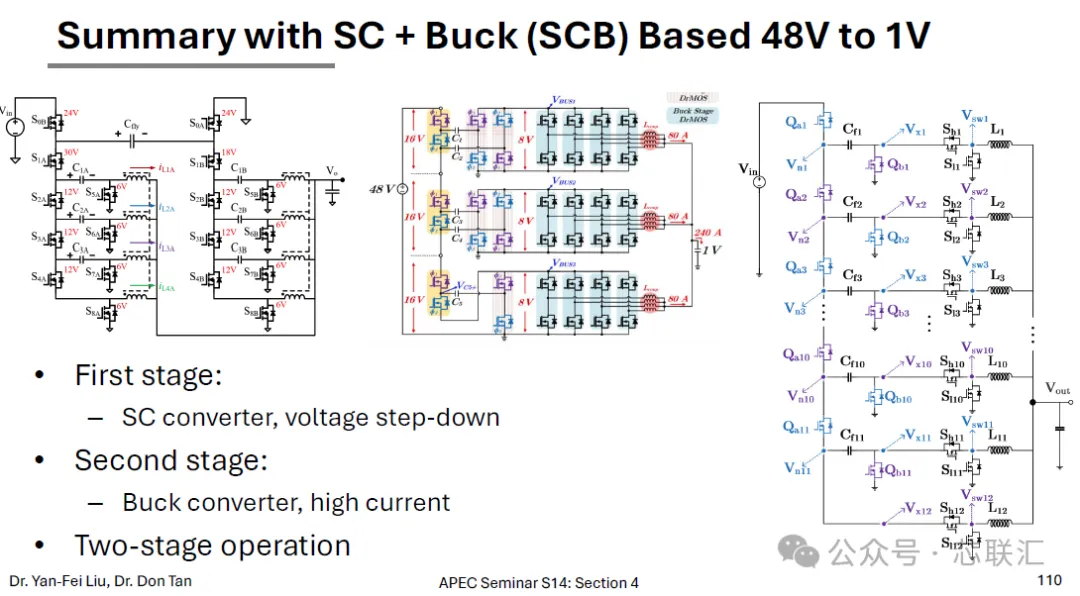

報告重點討論兩級轉換架構
第一階段 48V → 12V
第二階段 12V → 1V
直接48V → 1V存在巨大挑戰，輸入高電壓、輸出超大電流、MOSFET電壓、電流應力巨大、轉換比例過高，因此採用48V → 12V → 1V更加現實。

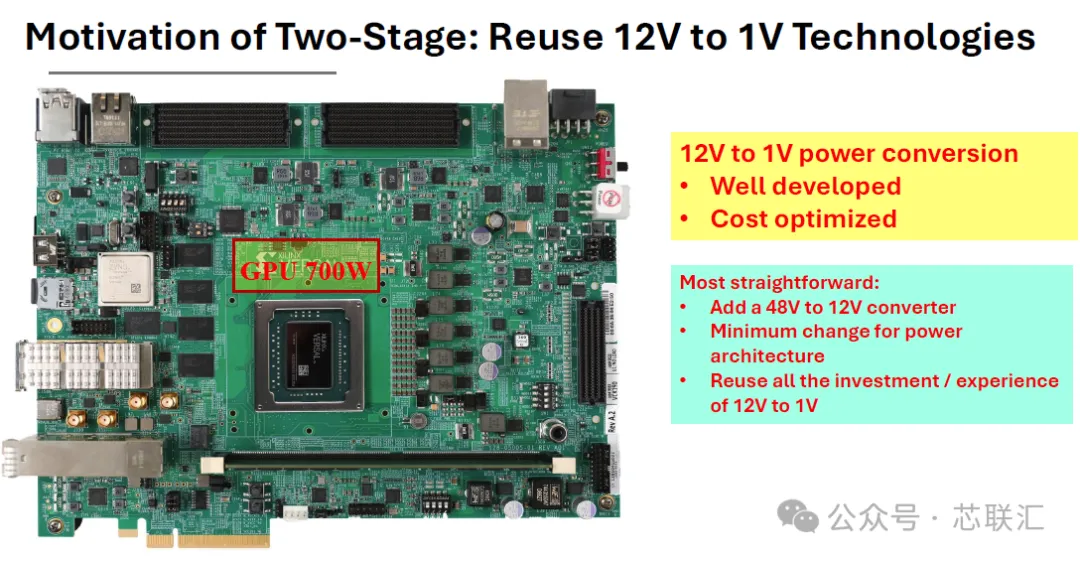

優勢：可以復用成熟12V VRM技術、降低研發成本、加速商業化
九、48V→12V階段主要技術路線
報告介紹：

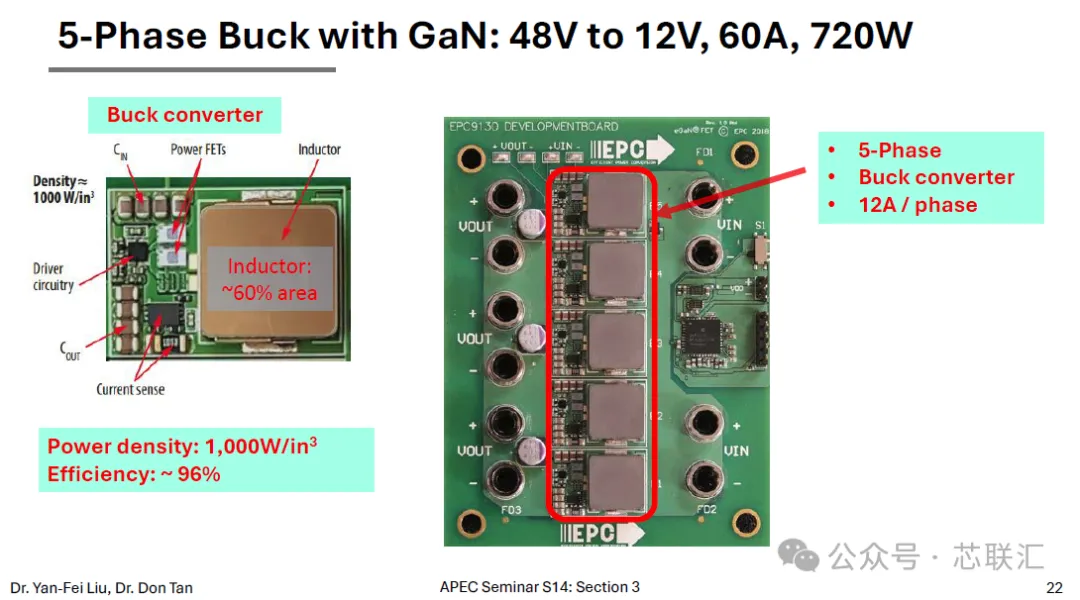

1. GaN Buck Converter
特點 多相Buck、高頻運行、高效率；案例 48V → 12V：5相Buck、GaN器件、500kHz、效率約96%、功率密度約1000W/in³

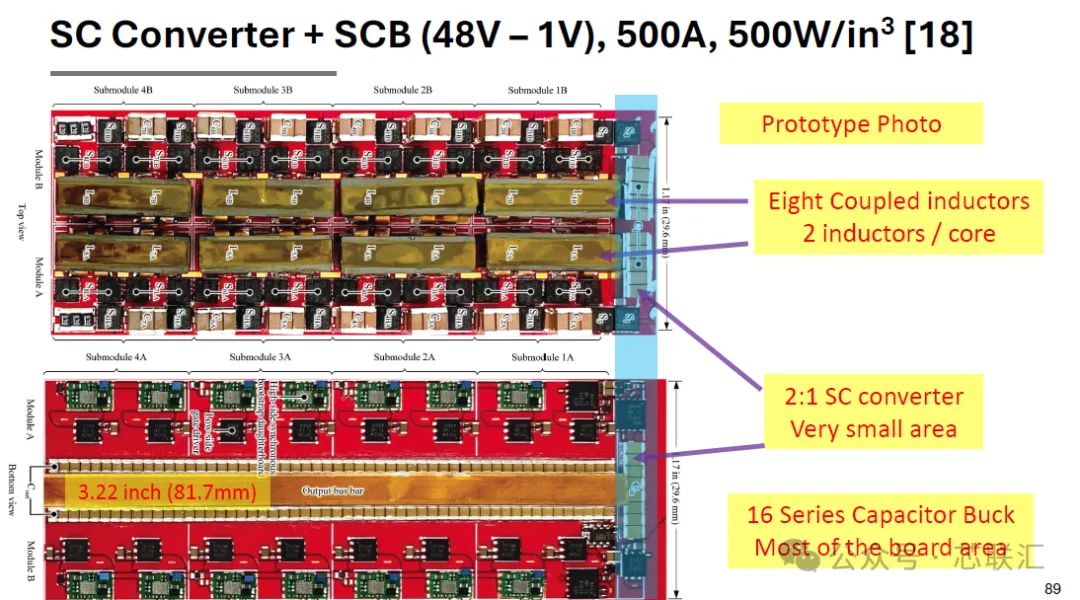

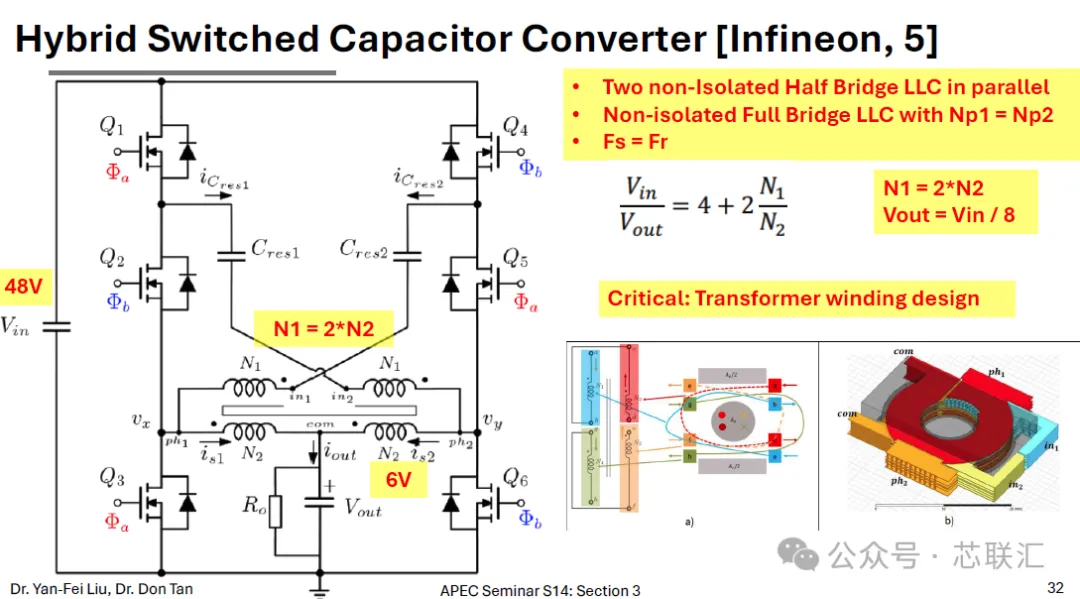

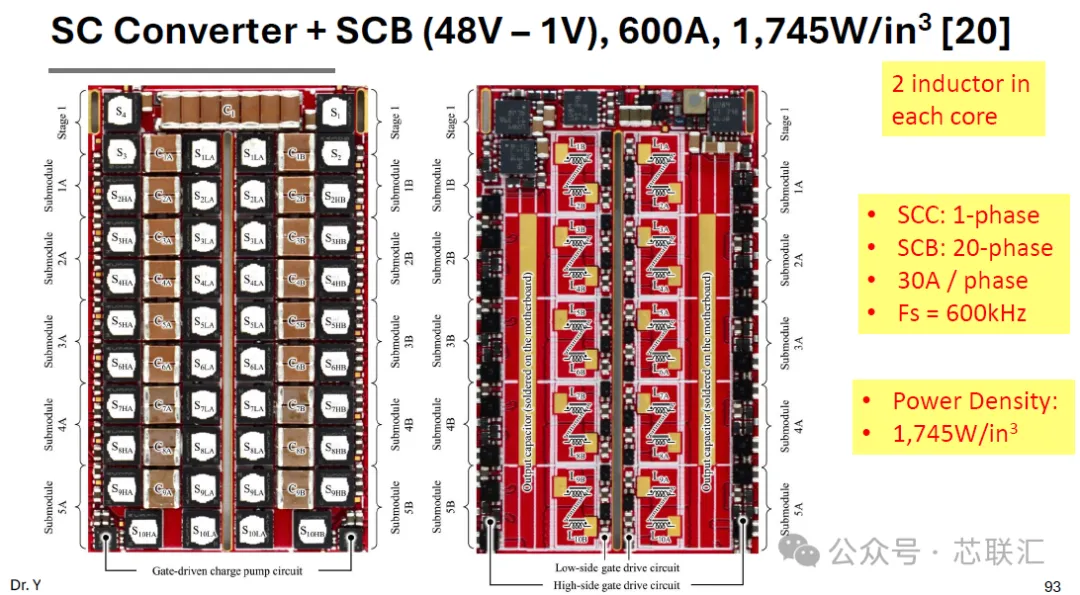

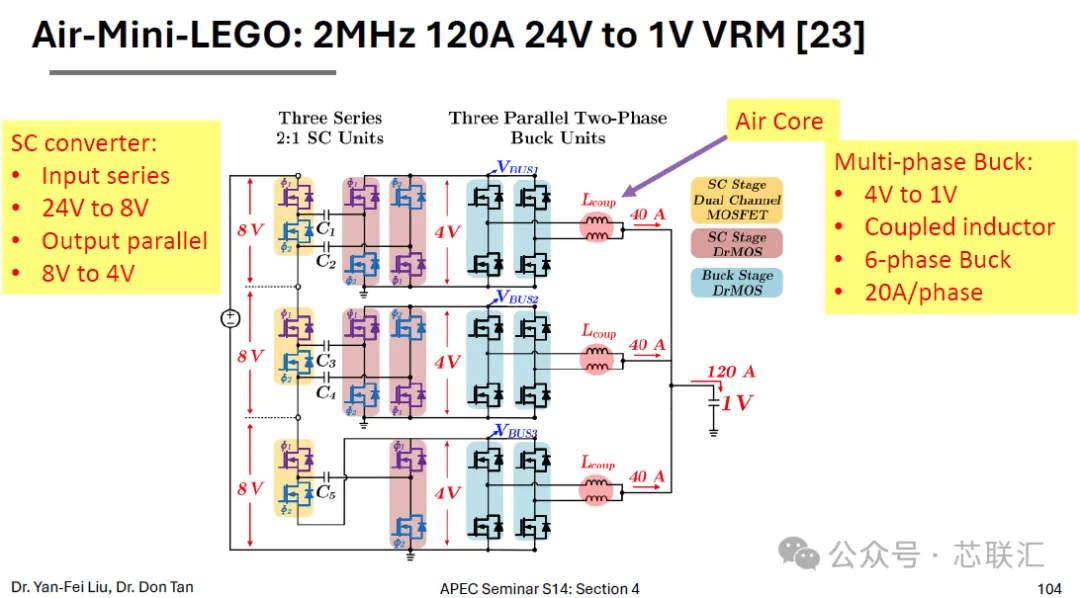

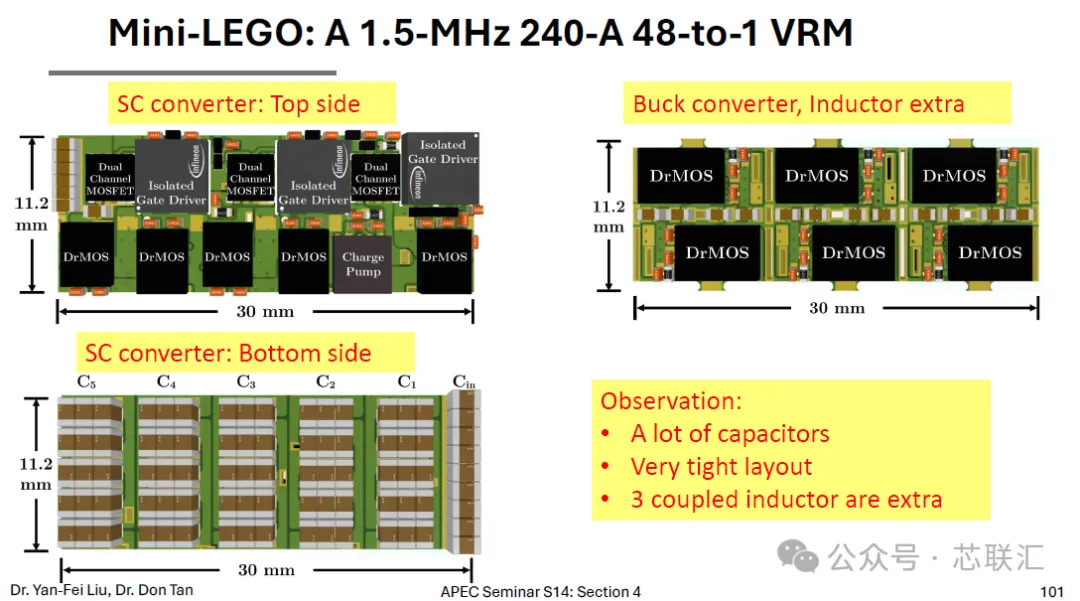

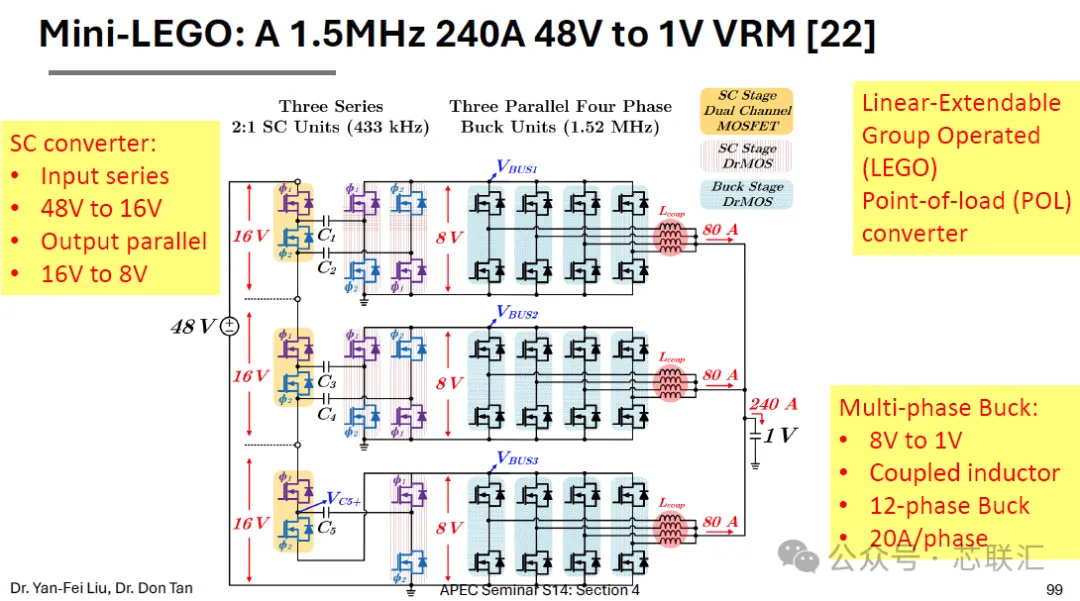

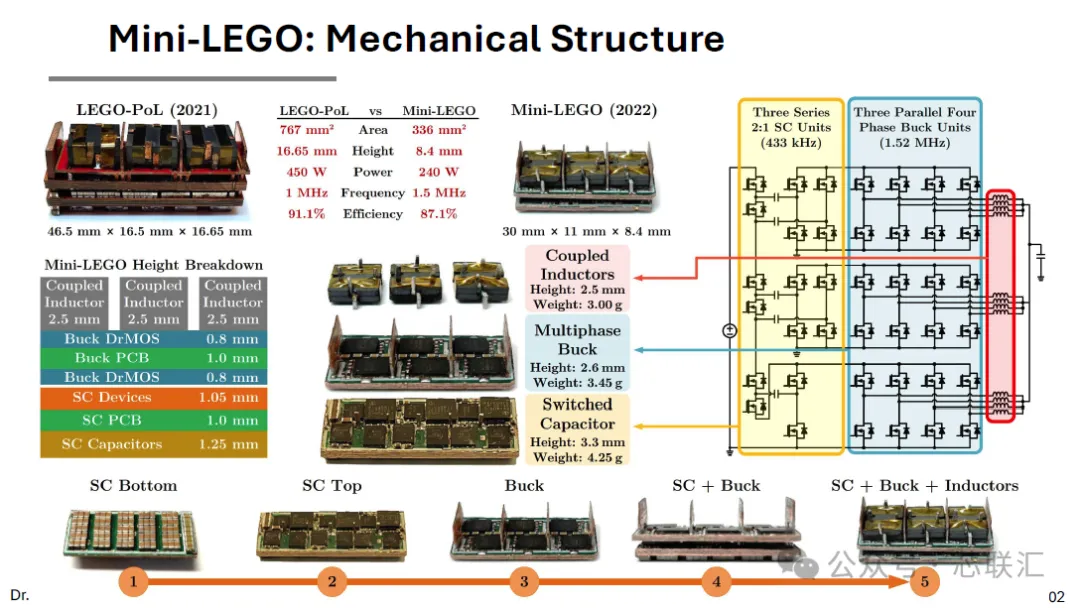

2. Switched Capacitor Converter（SCC）
優勢 幾乎不用電感、節省空間，適合高功率密度場景。

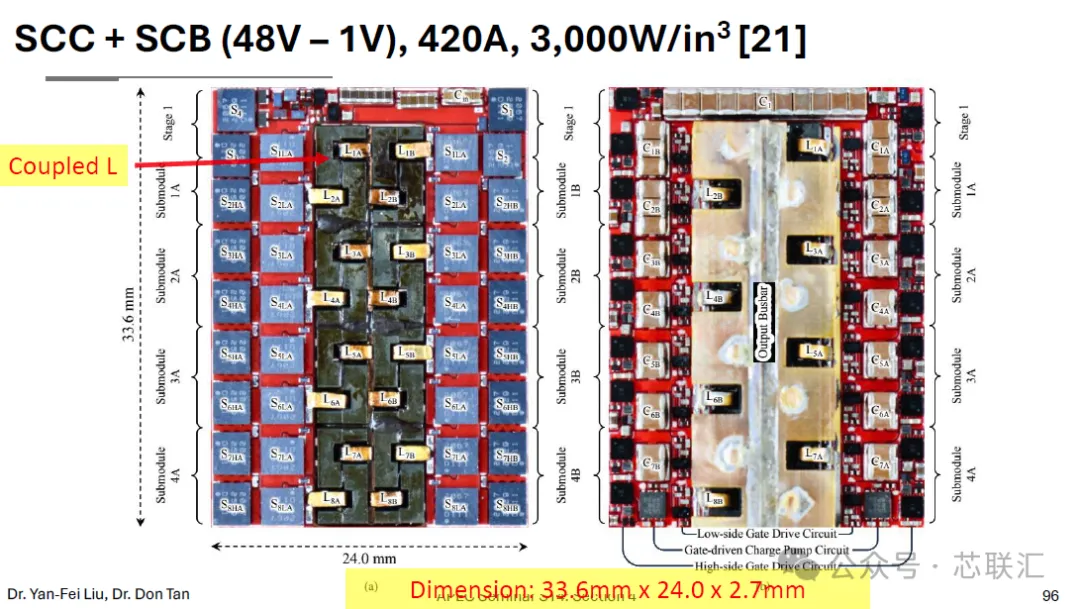

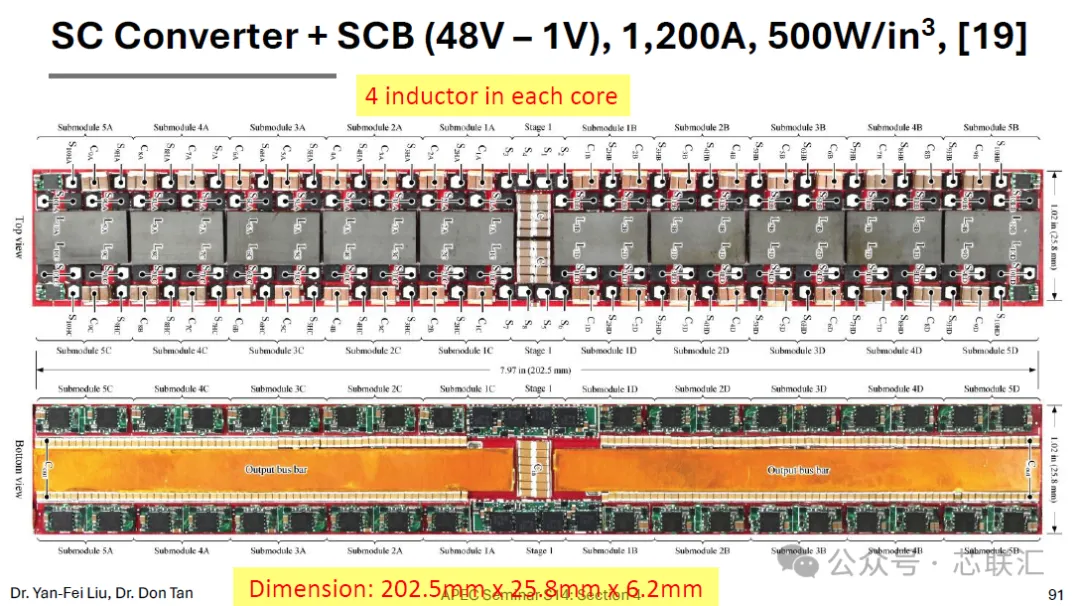

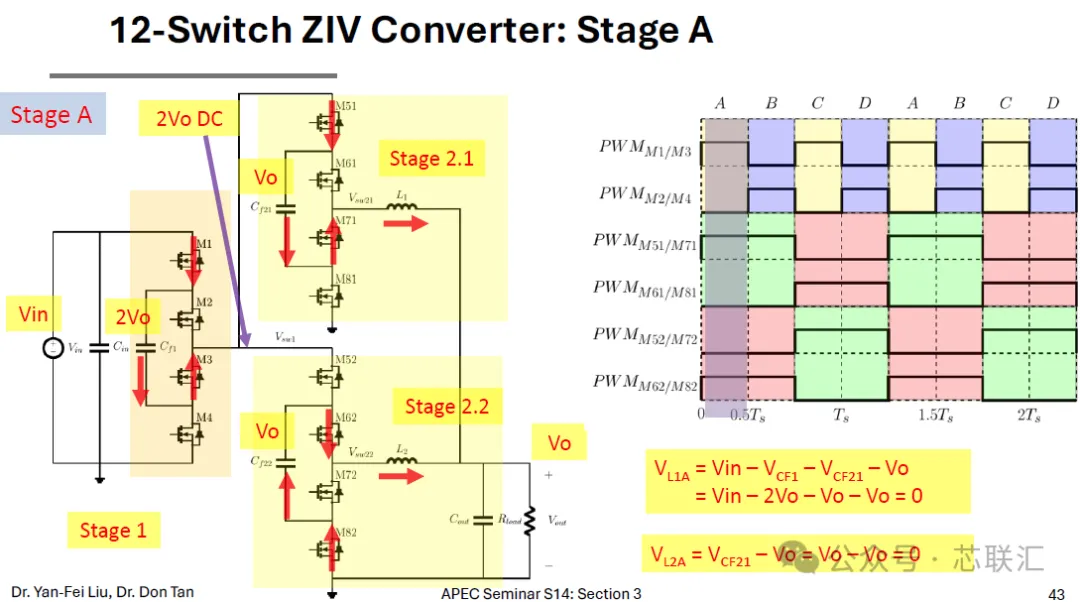

十、未來單級48V→1V直轉換是終極目標
雖然兩級方案容易實現，但長期目標是48V直接轉換到1V / 2000A

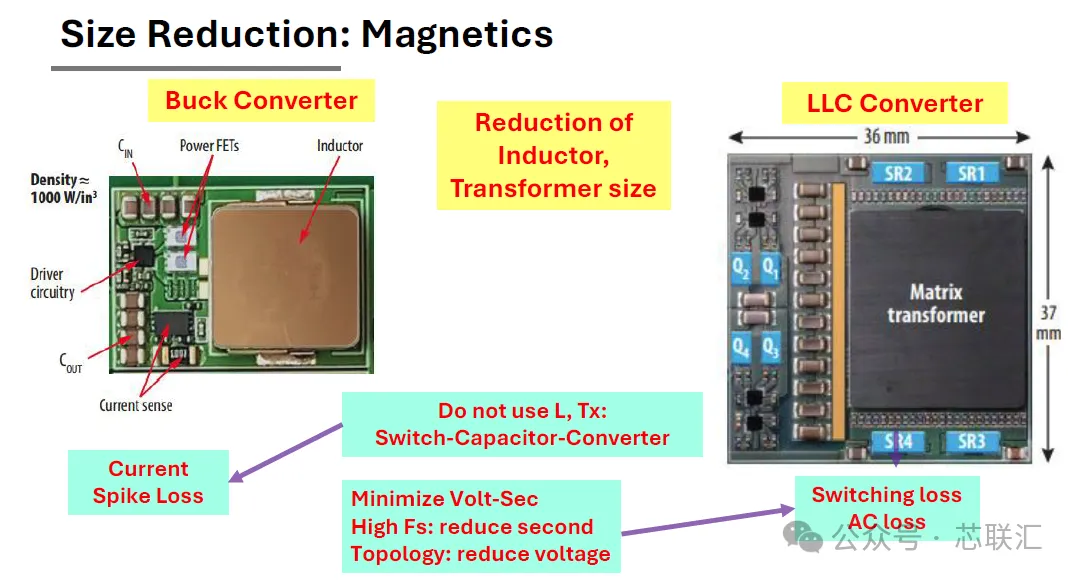

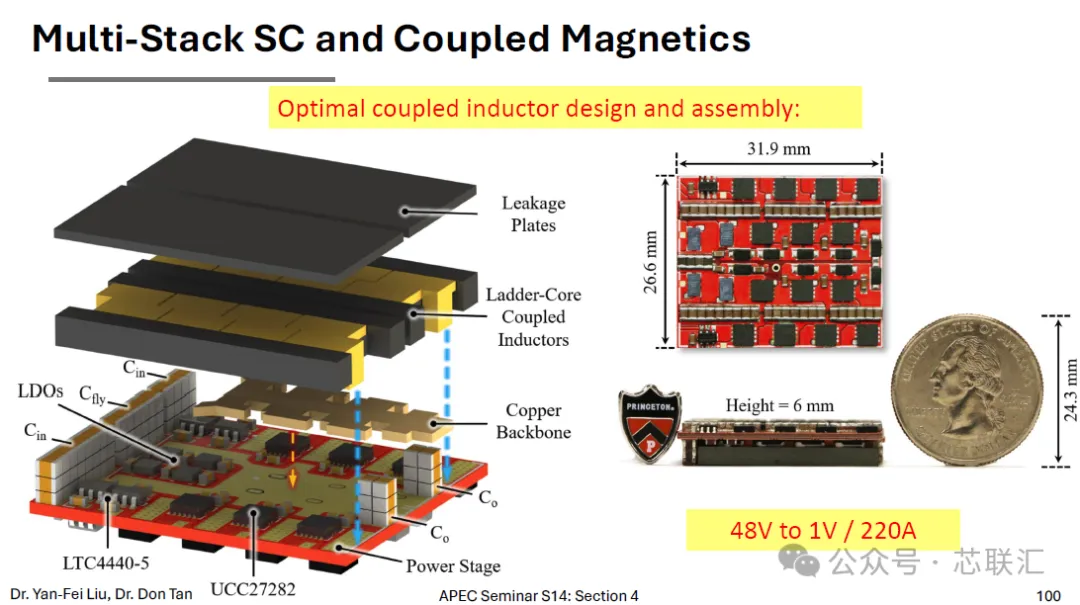

需要突破新型拓撲、整合功率模組、先進磁性材料、垂直供電封裝、高性能散熱
報告指出，實現6kW/in³等級VRM，需要電路創新、封裝創新、磁性器件創新、電容創新、功率器件創新、散熱創新
🏁 小編總結
AI GPU進入千瓦時代後，電源系統正在成為晶片性能釋放的新瓶頸。未來競爭焦點將從“算力晶片設計”延伸到“供電架構革命”，48V輸入、垂直供電、多相VRM、GaN/SiC功率器件以及先進封裝技術，將共同推動下一代AI資料中心電源升級。 (芯聯匯)
