半導體裝置產業鏈全景分析報告

2026/08/15

•

AI速讀

半導體裝置產業正迎來 AI 算力驅動的新上升週期，預計 2025 年全球市場規模達 1,330 億美元。中國市場佔比達 37%，國產化率預計於 2025 年提升至 50%。儘管 ASML 等五巨頭在光刻、量測等核心環節仍高度壟斷，但中國企業如北方華創、中微公司在刻蝕與薄膜領域已取得顯著突破。隨著大基金三期 3,440 億元聚焦於光刻與量測攻堅，以及上游精密零部件的國產化潛力，產業將由「跟跑」轉向「並跑」，並在 2029 年前持續增長。

核心資料

核心結論

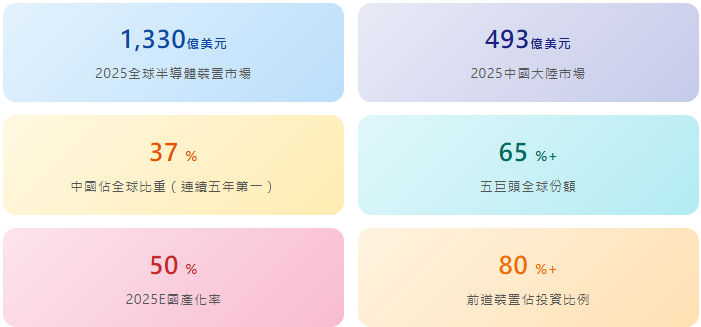

半導體裝置是積體電路產業基石，AI算力驅動新一輪上升周期 2025年全球1,330億美元，2027年1,560億，增長延續至2029年
中國連續五年全球最大市場，佔全球37%，國產化率從18.8%→50% 2020年18.8%→2022年35%→2025E 50%，北方華創、中微、拓荊等加速追趕
五巨頭佔65%+，光刻ASML 75%、PVD AMAT 85%、測試85%為最壟斷環節 刻蝕/薄膜/清洗國產突破顯著，光刻/量測/測試仍為卡脖子深水區
大基金三期3,440億聚焦光刻/量測，零部件國產化為下一個藍海 晶圓廠匯入意願增強，28nm全覆蓋、14nm超50%，國產替代從跟跑到並跑

壹 · 產業概述

1.1 定義與細分賽道

半導體裝置分為前道（晶圓製造，佔裝置投資80%+）和後道（封測，約20%）。晶圓廠資本開支70%-80%用於裝置採購，是晶片製造"工業母機"。

刻蝕	薄膜沉積	光刻	量檢測	清洗	其他
20-22%	20-22%	17-24%	11-12%	4-8%	~15%

前道裝置價值佔比（約80%）

1.2 發展背景：四大驅動力

🔹 AI算力超級周期：2025全球半導體市場7,722億（+23%），2026預計9,755億（+26%）

🔹 國產替代深水區：美日荷管制23類裝置，國產化率2020年18.8%→2025E 50%

🔹 中國第一大市場：2025佔37%，超台灣(23%)、韓(19%)、北美(8%)

🔹 製程微縮驅動：7nm/5nm工序超1,400道，刻蝕次數增至150+，3D NAND層數提升拉動刻蝕/薄膜

貳 · 產業鏈全景

▼ 產業鏈三層結構圖譜 ▼

上游 · 精密零部件 + 子系統 + 軟體
腔體/閥門/射頻電源/真空系統（先鋒精科/富創精密/新萊應材/英傑電氣）| 電氣/光學子系統 | EDA/控制軟體
⚡ 中游 · 半導體裝置製造（核心環節）
前道：光刻→刻蝕→薄膜沉積→清洗→離子注入→熱處理→CMP→量檢測
後道：減薄→劃片→鍵合→封裝→測試
全球五巨頭65%+ | 中國"一超四霸多強"
下游 · 晶圓製造與封測
邏輯（台積電/中芯國際/華虹）| 記憶體（三星/SK/長鑫/長江記憶體）| 功率/模擬 | 先進封裝（日月光/長電/通富）

價值流向

上游：零部件國產化率低，射頻電源/真空泵/閥門等仍大量進口，為下一個藍海
中游：刻蝕/薄膜/清洗國產突破顯著，光刻/量測/測試仍為卡脖子深水區
下游：中芯國際/長鑫/長江記憶體擴產拉動國產裝置匯入，驗證意願增強

參 · 環節深度

3.1 全球競爭格局：五巨頭壟斷

環節	全球龍頭	份額	國產化率
光刻	ASML	~75%	<1%
刻蝕	泛林/TEL/AMAT	45%/21%/20%	10-30%
薄膜CVD	AMAT/LAM/TEL	30%/21%/19%	10-30%
PVD	AMAT	~85%	10-30%
量檢測	KLA	~50%	5-10%
清洗	Screen/TEL	54%/23%	20-30%
CMP	AMAT	~60%	20-30%
測試	泰瑞達/愛德萬	45%/40%	5-10%

各環節全球龍頭份額

3.2 中國"一超四霸多強"：國產替代加速

北方華創 · 平台龍頭

▸ 2023營收220.8億元，刻蝕/薄膜/清洗/熱處理全覆蓋，市佔率10-12%
▸ PVD出貨3500+腔，ICP刻蝕突破12吋，清洗裝置出貨1200+台
▸ 國內唯一平台化佈局，覆蓋前道核心環節最全

四霸多強

▸ 中微公司：刻蝕+MOCVD，CCP進台積電5nm產線，MOCVD GaN LED份額超70%
▸ 拓荊科技：薄膜沉積龍頭，PECVD/SACVD唯一產業化，2024前三季22.78億
▸ 盛美上海：單片/槽式清洗全覆蓋，濕法工藝領先
▸ 華海清科：CMP國產化主力，填補國內空白
▸ 精智達：記憶體測試龍頭，2025上半半導體收入+376.52%，訂單超20億
▸ 芯源微：塗膠顯影國產突破，10-30%國產化率
▸ 精測電子：量檢測裝置，5-10%國產化率
▸ 上海微電子：光刻機覆蓋90nm+，大基金三期重點攻關

3.3 核心技術進展

▸ 刻蝕：干法（CCP介質+ICP導體）；中微CCP進台積電5nm，北方華創ICP突破12吋
▸ 薄膜沉積：PECVD 33%/PVD 19%/ALD 11%；北方華創PVD 3500+腔，拓荊PECVD/SACVD唯一產業化

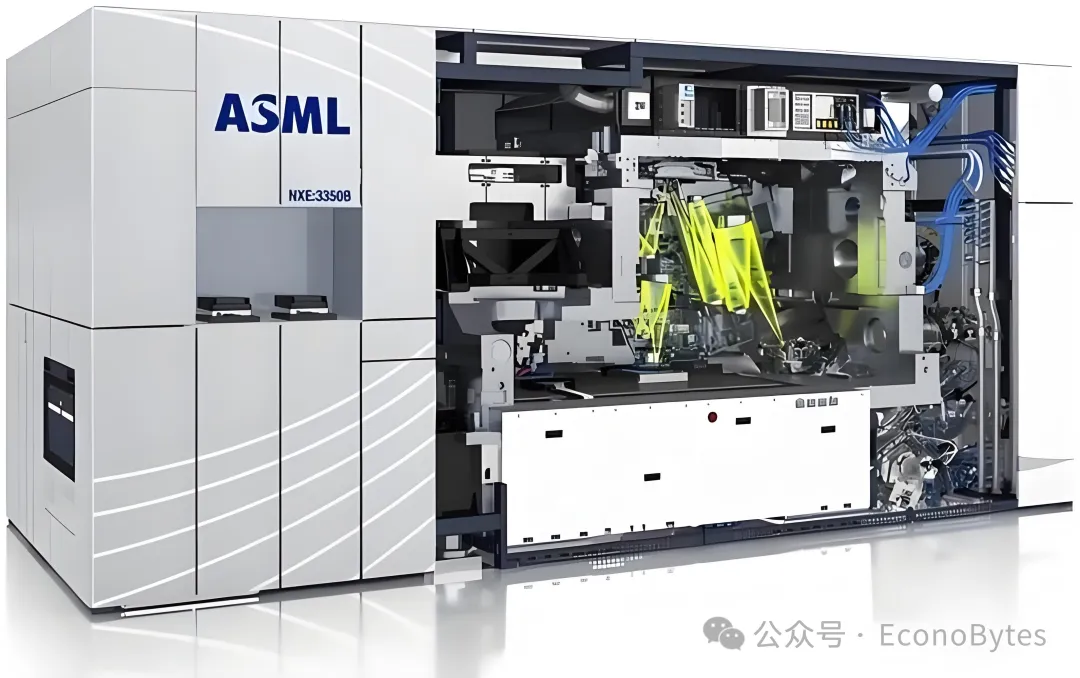

▸ 光刻：ASML壟斷EUV；上海微電子覆蓋90nm+，大基金三期重點攻關
▸ 清洗：盛美單片/槽式全覆蓋，北方華創出貨1200+台
▸ 測試：精智達DRAM/HBM測試破壟斷，2025訂單超20億

重點企業名錄

北方華創：平台龍頭，220.8億營收
中微公司：CCP刻蝕進台積電5nm
拓荊科技：PECVD唯一產業化
盛美上海：清洗裝置領先
華海清科：CMP國產化主力
精智達：記憶體測試，訂單超20億
芯源微：塗膠顯影國產突破
上海微電子：光刻機90nm+，大基金重點

肆 · 發展環境

🏛 政策環境

▸ 大基金一期987億（2014）、二期2,042億（2019）、三期3,440億（2024，聚焦光刻/量測）
▸ "十四五"核心技術攻關，美日荷管制23類裝置倒逼國產替代
▸ 所得稅減免、研發補貼等政策持續利多

🔬 技術創新

▸ 高深寬比刻蝕/ALE：3D NAND層數提升驅動
▸ 低溫ALD/混合鍵合：先進封裝關鍵工藝
▸ High-NA EUV/奈米壓印：光刻下一代路線
▸ AI量測：AI驅動缺陷檢測與過程控制

💰 資本動態

▸ 2025-2027全球12吋廠裝置投資1,165/1,305/1,370億美元
▸ A股定增/IPO持續支援國產裝置企業擴產
▸ 大基金三期3,440億聚焦光刻/量測，重點攻堅

📊 需求驅動

▸ AI邏輯擴產：先進製程產能持續擴張
▸ 記憶體超級周期：HBM/3D NAND驅動刻蝕/薄膜裝置需求
▸ 國產替代加速：28nm全覆蓋、14nm超50%
▸ 下游晶圓廠擴產：中芯國際/長鑫/長江記憶體產能爬坡

伍 · 挑戰與機遇

⚠ 挑戰

光刻卡脖子：上海微電子vs ASML差數代，EUV完全無法獲取

零部件自主不足：射頻電源/真空泵/閥門等大量進口

管制升級：美日荷管制23類裝置，持續加碼

量測/測試短板：KLA 50%、泰瑞達+愛德萬85%，國產化率僅5-10%

人才壁壘：高端裝置研發人才稀缺，跨學科要求高

✦ 機遇

AI結構性增長：全球半導體市場2026年9,755億，裝置需求持續高景氣

國產替代空間巨大：2025國產率50% vs 需求37-43%，增長確定性高

大基金三期3,440億：聚焦光刻/量測，重點攻堅最薄弱環節

晶圓廠匯入意願增強：中芯/長鑫/長江記憶體擴產，國產裝置驗證加速

零部件藍海：上游零部件國產化為下一個千億級市場

陸 · 趨勢展望

展望2026-2029年，半導體裝置產業將經歷"全球增長延續 + 國產替代加速 + 技術路線變革"三重驅動，五大核心趨勢值得關注：

全球裝置市場延續增長至2029年，2029年12吋支出1,720億
AI算力+記憶體超級周期+先進製程擴產三重驅動，2025-2027年全球12吋廠裝置投資1,165→1,305→1,370億美元，2029年達1,720億。
國產化率從50%向60%+邁進，從跟跑到並跑
刻蝕/薄膜/清洗已實現10-30%國產化率，光刻/量測/測試仍待突破。大基金三期3,440億聚焦光刻/量測，有望加速最薄弱環節突破。
高深寬比刻蝕/ALE + 低溫ALD/混合鍵合成為技術迭代方向
3D NAND層數提升驅動高深寬比刻蝕需求，先進封裝推動低溫ALD/混合鍵合工藝，High-NA EUV/奈米壓印為光刻下一代路線。
零部件國產化為下一個千億級藍海
射頻電源、真空泵、閥門、精密腔體等零部件國產化率低，先鋒精科、富創精密、新萊應材等加速突破，下游晶圓廠匯入意願增強。
AI量測與記憶體測試成為國產突破新引擎
AI驅動缺陷檢測與過程控制智能化，精智達DRAM/HBM測試破壟斷，2025訂單超20億，記憶體測試賽道爆發式增長。 (EconoBytes)
