HBM的迭代，已經從單純的記憶體密度問題演變為系統性難題。
DRAM正承受巨大壓力，其連鎖反應正在波及整個晶片行業。大型系統廠商要求記憶體的資料讀寫速度進一步提升，三大DRAM廠商 —— 美光、三星、SK海力士，正面臨越來越複雜的權衡取捨。目前最有效的方案，就是在HBM模組（記憶體立方體）內堆疊更多晶片層。但每增加一層，都會帶來全新難題，部分問題至今尚未解決。
受HBM封裝高度上限約束，堆疊更多晶片層，就必須減薄堆疊內的記憶體裸片。但DRAM裸片減薄已經逼近物理極限，有時甚至會直接發生破損。在製造與封裝環節，薄裸片的處理難度大幅上升。堆疊層數越高，功率密度越大，熱量在整個模組內部的傳導路徑也會變長。薄裸片還更容易發生翹曲，造成晶圓處理、凸點對位、裸片鍵合的難度提升。
與此同時，AI資料中心的資料量爆發式增長，行業對頻寬的需求持續高漲，進一步放大上述難題。矽通孔（TSV）是3D‑IC模組的主要資料通路，也是實現HBM超寬平行介面的核心。TSV數量越多，頻寬越高，這是提升HBM模組性能的基礎。但TSV會佔用裸片面積，壓縮每一層可用於記憶體資料的空間。HBM模組沿Z軸垂直方向不斷增高，會加大封裝難度，也不利於堆疊底部邏輯裸片產生的熱量向外散出。
業內人士表示，上述各類問題疊加，會顯著影響良率，進而衝擊DRAM供給。HBM堆疊內的DRAM裸片數量越多，出錯的機率就越高。除TSV數量增加、裸片變薄之外，底部填充膠出現空洞、對位偏移、工藝偏差帶來的各類結構缺陷，任意一項問題，都會讓整疊裸片變成昂貴的報廢品。儘管HBM底層記憶體單元技術和普通DRAM基本一致，但每位元資料對應的矽片與晶圓產能消耗，HBM遠高於傳統DRAM。
Objective Analysis總經理Jim Handy在2026 Hot Chips大會主旨演講中，總結了DRAM供應緊張的三點原因：
- AI需求爆發，資本投入空前，市場對高速DRAM的需求激增；
- HBM的晶圓消耗遠高於其他類型DRAM，造成DRAM晶圓供給收緊；
- 製造產能跟不上持續高漲的市場需求。
“現在AI資本開支規模很大，而想要獲得目標頻寬就離不開HBM。大家都希望處理器晶片上擁有無限大的快取記憶體，但現實做不到。那搭建超大SRAM行不行？成本實在太高。於是行業選擇HBM。HBM擁有極寬匯流排，可以實現很高頻寬；雖然存在一定延遲，但延遲水平和標準DRAM接近。” Handy說道。

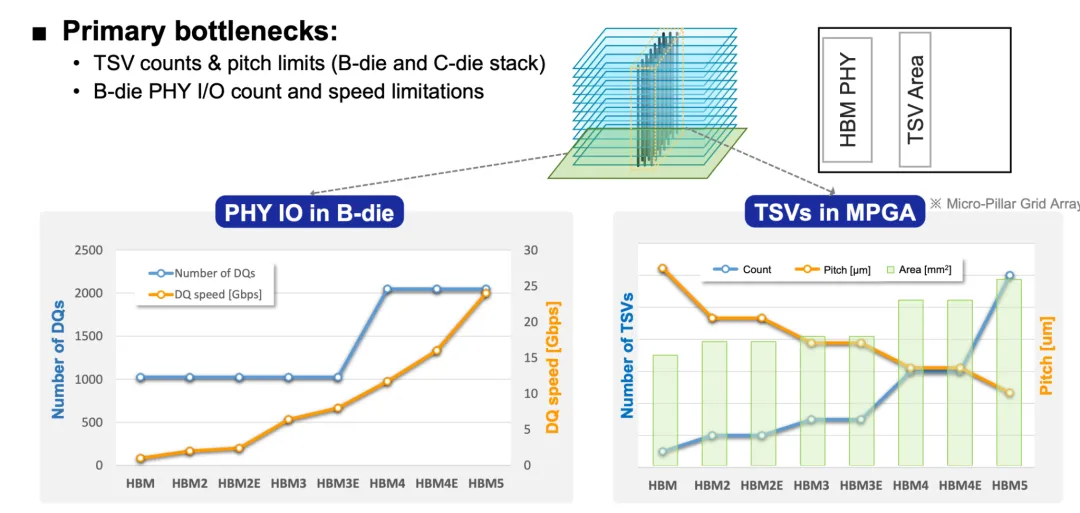

不過高頻寬是以犧牲晶片面積為代價。三星記憶體業務設計團隊成員Sangwook Han表示：“成千上萬顆TSV完成裸片互聯。每一代產品的最大容量都實現提升，但迭代的核心驅動力依舊是頻寬，HBM每代頻寬幾乎翻倍。想要實現更高頻寬，我們面臨兩大瓶頸：裸片之間的TSV，以及底部裸片上的物理I/O介面（PHY）。TSV的迭代思路相對清晰，但提升TSV運行速度難度大、風險高，因此行業主要依靠增加TSV數量。該方案的弊端在於TSV陣列會佔用矽片面積，迫使我們不斷縮小TSV間距。而對比TSV，PHY I/O的工藝縮放要複雜得多。”
TSV佔用的晶片面積十分可觀。Handy指出：“單塊晶圓產出的記憶體容量，HBM只有標準DDR‑DRAM的三分之一。這意味著HBM會消耗海量晶圓；而HBM與普通DRAM共用同一條產線，最終帶動全品類DRAM出現供應短缺。”
HBM和普通DRAM的不同之處在於，TSV與周邊電路會佔用本可以用作記憶體單元的矽片面積。

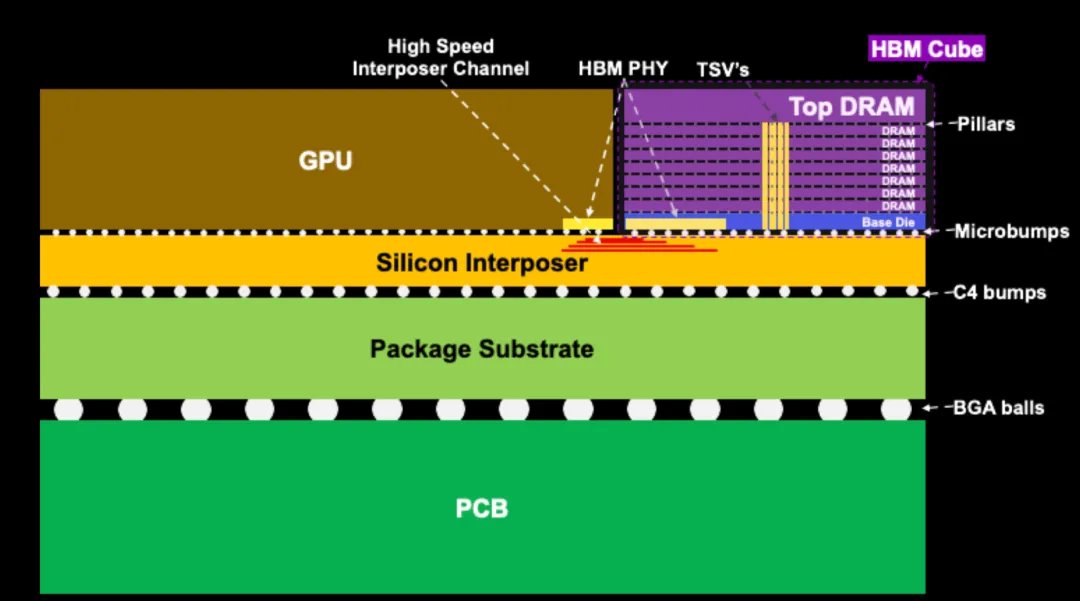

美光HBM設計架構首席工程師Raghu Sreeramaneni表示：“二者的記憶體單元技術本身差異不大，區別是圍繞記憶體單元所設計的技術、封裝與架構，以此實現更高頻寬。HBM的核心是超高平行度，擁有數量更多的可平行工作記憶體體（bank），更多資料通路把資料傳輸到底部裸片。HBM3E每顆DRAM裸片擁有128個記憶體體；HBM4單顆裸片記憶體體提升至256個。全部DRAM裸片連接到底部裸片，由底部裸片實現與GPU/XPU的對接。系統包含兩套PHY：底部裸片通過微凸點與中介層和XPU通訊的PHY；以及連接所有DRAM裸片與底部裸片的TSV‑PHY。”
Handy分析，DRAM廠商此前並未預料到這一局面：過去DRAM市場增速平緩，廠商僅靠提升單塊晶圓的GB產出，就可以匹配市場容量增長。“儘管摩爾定律放緩，但單晶圓容量提升速度足以匹配市場，所以企業十多年沒有新增工廠產能。一夜之間，行業卻不得不新建大量晶圓廠。”
目前沒有快速可行的解決辦法。產能層面，新建一座DRAM工廠至少需要數年時間；受電力、水資源、環保法規、建廠人力等各地條件差異影響，建設周期波動很大。當下新建產能能否滿足需求、讓DRAM價格回歸合理區間，依舊充滿不確定性。多數專家認為，記憶體需求增速已經超過算力需求。

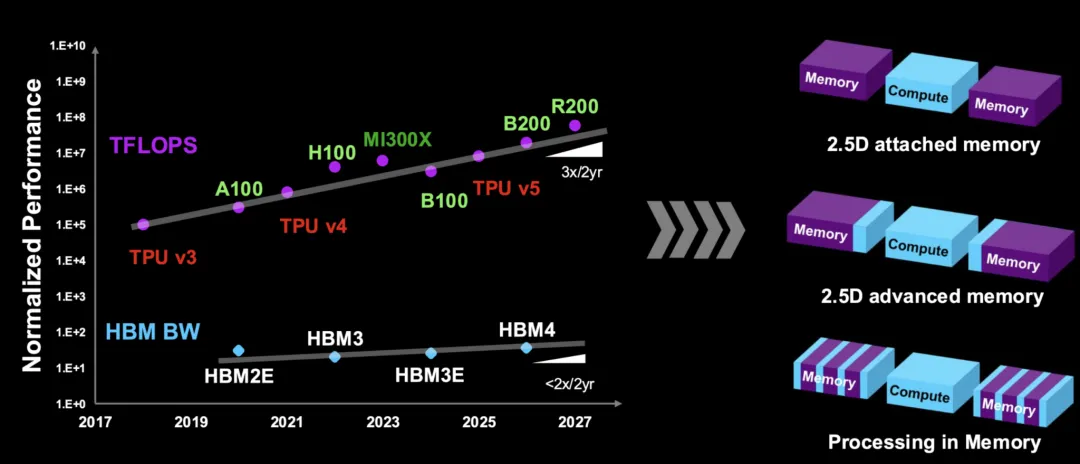

Sreeramaneni稱：“算力性能大約每兩年提升3倍；HBM雖然解決了大量頻寬問題，但性能提升節奏偏慢，約每兩年提升2倍。記憶體牆問題依舊存在，甚至還在持續惡化。”
01. 多重複雜制約因素
單純往堆疊裡增加更多DRAM裸片只會進一步放大各類難題。SK海力士在研發16層堆疊HBM時，暴露出多項關鍵製造挑戰。
SK海力士美國封裝工程副總裁Jaesik Lee在Hot Chips 2026主旨演講中提到：“行業在討論將HBM記憶體立方體總厚度從720微米提升至775微米。厚度增加可以帶來工藝余量，但對比12層堆疊方案，裸片仍需要再減薄10%。我們也可以把裸片間隙縮小50%，同時減小凸點間距，凸點最佳化和厚度調整相互獨立。但這也帶來全新挑戰：裸片側壁間距受裸片變薄影響；功率密度與頻寬同步上升，帶來散熱難題。堆疊層數越多，氧化層數量也隨之增加，封裝端的熱壓力進一步加劇。”
HBM模組內部的熱量傳導同樣越來越棘手。Sreeramaneni表示：“HBM立方體的散熱主要依靠頂部。底部裸片承擔複雜運算，擁有高速互聯線路，是發熱最嚴重的區域。但散熱器佈置在模組最頂端，熱量需要穿過整個堆疊，存在較大熱阻。而DRAM本身不耐高溫。溫度過高會造成DRAM刷新機制異常，影響可靠性。熱方案設計已經變得至關重要，如今我們甚至要圍繞散熱去做整體架構設計，而不是讓散熱去適配現有架構。”
02. 未來發展方向
美光Sreeramaneni說道：“HBM記憶體立方體可以持續迭代，實現更高頻寬，但資料終究要在HBM和處理器之間來回傳輸。從工藝技術、電路創新到中介層技術，各個環節深度耦合。行業需要全新的高速I/O設計思路。我們正在研究面向記憶體最佳化的SerDes PHY，而不是沿用傳統記憶體介面。能否借鑑晶片間D2D SerDes的思路做記憶體最佳化？光互聯未來也會進入該領域。同時中介層技術也在快速演進：支援更大的系統級封裝SiP、整合更多GPU與HBM，新材料迭代，通道頻寬提升來支撐更高速率，高速互聯鏈路領域會有大量創新。”
鍵合技術同樣會迭代升級。“現階段主流HBM方案採用熱壓鍵合或者微凸點技術。未來會逐步轉向熔融鍵合、混合鍵合，可實現微米級以下極小間距，封裝內部的資料吞吐能力更強。同時堆疊裸片之間介質層減少，熱阻也得到改善，對散熱有利。” Sreeramaneni說。
隨著AI持續普及，從AI資料中心到邊緣嵌入式AI裝置，都會受到上述技術變化影響。AI催生海量待處理資料，合成資料規模還會繼續擴大。未來解決方案會偏向分佈式資料處理：在邊緣端實現記憶體內計算、感測器內計算，減少邊緣向AI資料中心傳輸的資料量，支撐生成式AI與智能代理AI運行。
03. 總結
HBM的迭代，已經從單純的記憶體密度問題演變為系統性難題。堆疊裸片數量增加，頻寬需求隨之上漲，帶來裸片厚度、熱管理、封裝複雜度等一系列挑戰，幾乎必然會造成良率下滑。
未來需要新技術、新方案，甚至在資料記憶體、處理、壓縮方式上做出底層調整，尤其是邊緣AI落地、小模型分佈式推理架構普及之後。但仍有大量技術工作有待攻克，DRAM技術也迎來了數十年來前所未有的關注度。 (半導體產業縱橫)
