熱致翹曲(Thermally induced warpage)是由不同材料在受熱時膨脹速率不一致所導致的,目前在大尺寸晶片和封裝中正變得日益棘手。解決這一難題的方案,或許在於引入一類受熱時反而會收縮的新型材料。

與其完全依賴少數幾種具備收縮特性的天然物質,業界公司正將重點轉向具有晶格結構(lattice structure)的混合材料,這種結構能夠抵禦材料想要膨脹的衝動。將此類材料用於底部充填(underfill)和封裝模塑化合物(molding compound),可以在保持大尺寸封裝剛性的同時,有效遏制翹曲現象。

翹曲:晶片封裝的大敵

翹曲現象(尤其是在大尺寸封裝和面板中)的發生,是因為基板、晶片以及周圍的模塑化合物等材料在受熱時的行為存在差異(熱失配)。這是制約封裝基板、轉接板(interposer)和面板不斷擴大尺寸的最大瓶頸之一。結合面積越大,邊緣連接不良或徹底失效的可能性就越高。甚至在鍵合之前,過大的翹曲度就會導致真空吸盤等標準製造裝置的功能失效。

“真空吸盤雖然可以將翹曲拉平,但如果翹曲過於嚴重,你就無法獲得良好的真空度,”Amkor 晶圓服務高級經理 Knowlton Olmstead 表示。

在兩種熱膨脹係數(CTE)不同的材料交界處,某種程度的翹曲幾乎不可避免。舉例來說,對於兩層相連的材料,如果底層材料的 CTE 較高,它就會傾向於以自身速率大幅膨脹;但假設兩層材料粘合良好,上層材料就會限制它的膨脹。這會導致底層材料的邊緣向上捲曲。

理論上,只要存在 CTE 差異,就不可能徹底消除翹曲。問題的關鍵在於:翹曲到什麼程度算“過量”?如果過量了,又能採取什麼對策?

“我們會進行一定程度的前期建模來預測翹曲,然後可以通過拉動一些‘槓桿’(調整參數)來控制它,”Olmstead 補充道。

如果矽是其中一層(通常如此),減薄矽片厚度可以降低翹曲程度。“如果矽片更薄,低 CTE 矽的影響就會降低,”Amkor 芯粒/FCBGA 整合業務副總裁 Mike Kelly 表示,“在亟亟端情況下,你可以把它做得超薄,這樣它就能貼合所粘附的任何物體的形狀。但這又會帶來新問題,因為在應對高功耗場景時,沒人希望使用太薄的矽片。”

翹曲還會影響玻璃等新材料的應用前景。“擬製造的面板尺寸越大,看到的翹曲就越明顯,”Synopsys 首席產品經理 Lang Lin 表示,“如今我們討論的是微米級的翹曲,但如果是玻璃,翹曲可能會達到毫米級。”

目前正在探索的一種方法是找出或設計出在受熱時會收縮的材料,即賦予其負熱膨脹係數(negative CTE)。

“負 CTE 材料可以通過多種方式來抵消膨脹,”Brewer Science 研究科學家兼 IV 組組長 Luke Prenger 表示,“使用方式取決於最初為什麼需要抵消膨脹。對於應力管理和降低翹曲等需求,負 CTE 材料有助於更好地匹配不同材料之間的 CTE。一個典型應用案例是將填充劑加入到聚合物材料中——聚合物的 CTE 通常遠高於無機物,通過加入填充劑來降低聚合物基質的整體 CTE,使其更接近器件中的金屬層和其他元件。降低或調節有機層的 CTE 使其貼近無機層,有助於減少器件中的翹曲和整體應力累積。”

逆流而上:改變膨脹機制

導致翹曲的材料介面之一,是用於填充和底部充填的環氧模塑化合物(EMC)。它填補了封裝內部的所有主要縫隙,因此當溫度變化時,它會影響所接觸的一切結構。改變該化合物的成分可以緩解翹曲——關鍵在於改變 CTE,其中負 CTE 是抵消相鄰正 CTE 的理想選擇。此外,將正 CTE 材料與負 CTE 材料混合,也可以改變組合材料的整體 CTE。

有多種材料可以展現出真正的負熱膨脹(NTE)特性,不過這通常僅發生在特定溫度範圍內,也可能與相變相關。例如,水在 3.98 °C 以上表現正常,低於該溫度則向結冰狀態轉變。眾所周知,冰由於其分子結構的原因密度低於水,因此當水在 3.98 °C 到 0 °C 之間逐步形成這種構型時,它會在最終徹底結冰前發生膨脹。

與展現出真正 NTE 特性的材料不同,另一類物質則是由封裝在晶格中的普通材料組成,由晶格來限制其膨脹。這種晶格的結構對於決定被封存物質的行為至關重要。

“關鍵在於填充劑自身的結構,”三菱化學集團(Mitsubishi Chemical Group)半導體業務全球市場與業務發展高級總監 Sanjiv Bhatt 表示。

固體可以擁有極其多樣化的分子排列方式。聚合物可以是無定形的,而無機材料通常具有某種晶格結構。材料科學家會對不同的結構進行分類,並研究它們的流變特性(即研究它們如何流動)。

他們用“紙牌屋”(house-of-cards)、“剛性棒”(rigid-rod)或“四面體”(tetrahedral)等詞彙來描述晶格結構。這些結構各自表現不同,可以在一個或多個維度上建立剛性。晶格(也稱為基質或網路)內部包含的內容也會影響流動,組合而成的 NTE 材料就反映了這樣一種結構——限制性基質中嵌入了功能材料。

“這更多是網路結構的問題,而不是單純材料本身的問題,”Bhatt 解釋道,“並非所有東西都會形成相同的網路。碳粉會形成絮凝網路(flocculated network);如果看碳纖維網路,那是一個起增強作用的剛性棒網路。因此,如果你把碳纖維放入基質中,就像把木頭扔進河裡。如果我在水裡放木頭,對水流動能力的影響微乎其微——它會有些許限制,但水依然能在木頭縫隙間穿流。但如果我在水裡放入大量黏土,就會把水弄混濁,並字面意義上限制水的流動,因為你改變了它的黏度。”

困於籠中

這種由基質包裹另一種材料的結構,能夠限制被封存物質膨脹的傾向。受熱時,它甚至可以通過重新定向結構中的分子來實現微幅收縮。在流變學中,膨脹和收縮被當作流體力學行為來研究,因此在受限情況下,流動被重新引導,從而規避了原本可能發生的翹曲。

“很多人談論收縮和膨脹,但對我來說,從流變學角度看,這些都是低剪下速率下的流動行為,”Bhatt 表示,“當你觀察基質中的物質時,加熱時它之所以收縮或膨脹,是因為它必須流動。分子想要鬆弛放鬆,而這種流動會尋找最輕鬆的路徑。現在你融入某種東西把它框住(囚籠化),就改變了這種流動的動力學。”

“在這些[填充]材料中,你擁有一個‘紙牌屋’式的晶格,它不允許自由移動,網路自行排列,使得最終形成的基質呈現出負 CTE,”Bhatt 說,“自組裝(self-assembly)就是化學發揮作用的地方——你必須確保這些物質經過適當的官能化,以便它們能以特定的方式自我排列。”

一種材料試圖膨脹,卻被另一種結構強行限制,這引發了一個疑問:基質是否會因膨脹材料施加的壓力而破裂?答案是肯定的。這被稱為熔化(melting),此時整個構型歸於坍塌。

“如果你有一個基質,你把它熔化,它開始流動,這就好比破裂的類比,”他說,“但到了那個階段,材料已經達到了基質的熱承載極限。”

儘管這種基質改變了被封存材料的流動特性,但它並不會改變該材料的特徵溫度。“增強結構對基質材料的熱轉變行為幾乎沒有影響,”Bhatt 指出,“它絕不會改變玻璃化轉變溫度或熔融轉變溫度。”

這並不是要製造出熱膨脹係數恰好為零(zero-CTE)的材料,其核心思路是調控化合物的 CTE,從而將不同材料之間的差異最小化。

“我們的負 CTE 填充劑會隨著溫度升高而收縮,從而抵消樹脂的自然膨脹,”Bhatt 表示,“通過降低並精確調控模塑化合物的有效 CTE,可以減少晶片、基板和封裝膠之間的熱膨脹失配,有助於將應力和封裝翹曲降至最低。”

NTE材料迎頭亮相

NTE材料非常罕見,這是其短板所在。“負 CTE 材料的選擇非常有限,”Prenger 證實道,“β-尤克石(β-eucryptite)正被積極用作某些工具中卡盤和部件的陶瓷材料,而鎢酸鋯(zirconium tungstate)則被用作各種模塑化合物和底部充填材料的加入劑。”

雖然尤克石(意為“隱匿深藏”)可以在自然界中找到(顯然前提是你足夠努力去找),但鎢酸鋯並非天然存在。由於在全部三個維度上都具備 NTE 特性,它是人工合成的 NTE 物質之一。這類材料的設計難度極高。

“除了負 CTE 材料本身的可選項極少外,設計新材料也非常複雜,而且目前僅存在於無機材料領域,”Prenger 解釋道,“對於有機材料,幾乎所有被標註具有負 CTE 的聚合物材料,都僅在單維方向上呈現負值,而非三維方向。這導致有機材料只能侷限於加入無機填充劑這一途徑。”

儘管 NTE 材料作為研究課題已有相當一段時間,但三菱化學集團近期已正式推出了此類商業化材料。這是一種可以與有機環氧樹脂混合的無機材料,用於定製環氧樹脂的 CTE。此外,它還提供與樹脂預混好的成品。

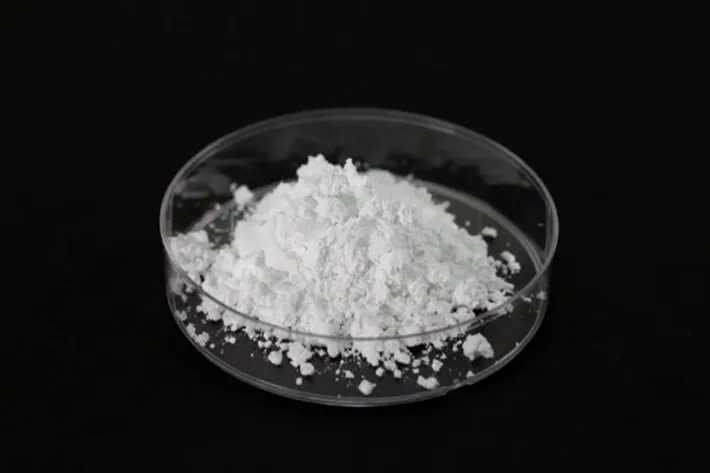

(圖 1:三菱化學的 NTE 材料可混合到用於電子封裝的環氧樹脂中。來源:三菱化學集團)

如果這一方案得到驗證且其他材料公司紛紛跟進,它可能會成為半導體封裝的標準配方。不過要取得商業成功,這些材料必須在寬溫度範圍內保持穩定性能,不僅要覆蓋加工工序,還要能承受更高溫度的製造操作。它們必須能夠輕鬆且均勻地混合到樹脂中,同時絕不能因雜質引發α粒子發射而帶來意外副作用。

如果一切按計畫推進,這或許將成為推動更大尺寸封裝和面板問世的又一堅實步驟。 (半導體芯聞)
