🔷從Plasma Sheath鞘層電勢到離子能量控制，揭秘電漿體與材料相互作用
🔷吸附解吸、物理/化學濺射、離子注入與表面損傷機制全面解析
隨著半導體製造工藝不斷向更高精度、更複雜結構發展，電漿體技術已經成為晶片製造中不可或缺的重要基礎。從電漿體刻蝕（Plasma Etching）、物理氣相沉積（PVD）到化學氣相沉積（CVD），許多關鍵工藝都離不開電漿體與材料表面之間的相互作用。但大家有沒有想過，電漿體中的離子究竟是如何轟擊材料表面的？為什麼不同離子能量會引發吸附、解吸、物理濺射、化學濺射甚至離子注入？電漿體鞘層又是如何影響材料表面反應與損傷的？ 這些看似基礎的物理問題，實際上是理解電漿體加工技術的重要起點。
這份資料從電漿體鞘層（Plasma Sheath）和離子能量入手，系統介紹了吸附與解吸、物理濺射、化學濺射、離子注入、粒子反射與再循環等基本機制，並進一步分析了材料在高熱流、離子轟擊和中子輻照環境下的微觀結構變化與損傷行為。
其中，有幾個技術細節特別值得關注：當粒子能量低於約10 eV時，講義主要討論吸附與解吸過程；當能量達到數十eV至5 keV時，物理濺射與化學濺射成為重要的材料相互作用機制；而在更高能量條件下，離子注入及材料內部損傷則需要重點考慮。 此外，講義還介紹了鎢（W）、碳（C）、鈹（Be）、鉬（Mo）和鋰（Li）等材料在電漿體環境下的性能差異，以及鎢絨毛（Tungsten Fuzz）、高熵合金、鎢基複合材料、輝光放電清洗和表面塗層處理等技術內容。
小編認為，這份講義最值得關注的，並不只是不同材料在極端電漿體環境下會發生那些變化，而是它從電漿體物理、表面化學和材料科學三個層面，解釋了粒子能量、鞘層電勢、材料結構與表面反應之間的內在聯絡。 雖然課程主要圍繞核聚變裝置中的電漿體—材料相互作用展開，但其中涉及的離子轟擊、濺射、吸附與解吸等基礎機制，同樣有助於我們理解半導體電漿體刻蝕、薄膜沉積及材料表面處理工藝。需要注意的是，兩類應用的工況和技術目標並不相同。
從Plasma Sheath鞘層控制到物理與化學濺射，從離子注入、表面損傷到鎢基材料和電漿體清洗，電漿體究竟如何改變材料表面？離子能量又是如何決定不同物理與化學反應機制的？ 接下來，小編就結合這份課程講義，帶大家系統梳理電漿體與材料相互作用的底層原理、關鍵物理機制及其在材料工程和半導體製造中的技術關聯。
一、這份講義真正想說明什麼？

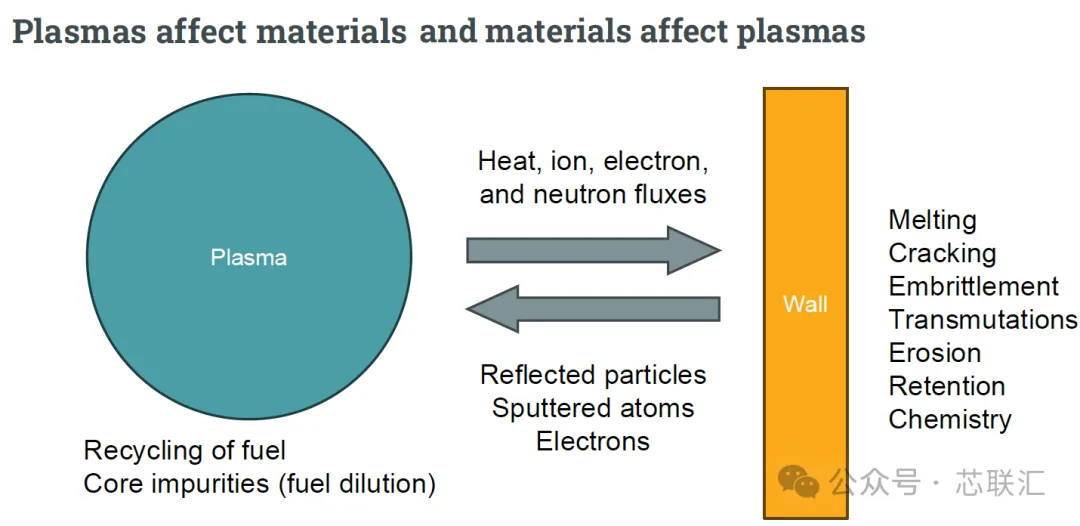

這份課程講義，核心是解釋電漿體與材料之間並非單向作用，而是一個相互影響、持續演化的複雜物理與化學過程。電漿體中的離子、電子、中性粒子及高能粒子不斷轟擊材料表面，引發吸附、解吸、物理濺射、化學濺射、離子注入、材料侵蝕和結構變化；與此同時，材料表面釋放的粒子、雜質及反射粒子又會重新進入電漿體，改變其溫度、密度、雜質含量及運行狀態。
講義首先從電漿體鞘層（Plasma Sheath）和離子能量出發，解釋不同粒子與材料表面發生相互作用的底層機制，隨後重點討論核聚變裝置中的面向電漿體材料（Plasma-Facing Materials，PFMs），包括鎢、碳、鈹、鉬和鋰等材料的性能差異、損傷機制及技術侷限，並進一步介紹高熵合金、鎢基複合材料、壁面調理、液態鋰和偏濾器熱負荷控制等研究方向。
這份講義最重要的結論是：電漿體工藝的核心不僅在於如何產生和控制電漿體，更在於如何通過粒子能量、表面化學、材料結構和熱負荷管理，實現對材料表面反應的精確控制。
需要特別說明的是，這是一份以核聚變裝置為主要應用背景的電漿體—材料相互作用課程，而不是專門介紹半導體刻蝕裝置的講義。不過，其中的鞘層物理、離子轟擊、濺射和表面反應機制，同樣是理解半導體電漿體刻蝕與薄膜沉積的重要基礎。
二、電漿體鞘層決定離子轟擊能量，是理解材料表面反應的關鍵
講義首先強調，電漿體與材料相互作用的核心物理機制之一，是材料表面附近形成的電漿體鞘層（Plasma Sheath）。
在電漿體內部，電子密度與離子密度通常近似相等，整體呈現准電中性狀態。但當電漿體接觸固體材料表面時，由於電子運動速度通常高於離子，壁面容易積累負電荷，從而形成明顯的電勢下降區域，也就是電漿體鞘層。
鞘層中的電場會加速正離子向材料表面運動，同時抑制部分電子到達壁面。因此，材料表面實際受到的離子轟擊能量及粒子通量，很大程度上受到鞘層電勢分佈的影響。
通過電勢分佈、電子與離子運動方向以及粒子密度變化示意圖，直觀解釋了鞘層如何影響電漿體與材料的相互作用。
從工藝角度來看，鞘層不僅決定離子能否到達材料表面，還會影響離子的入射能量，進而改變表面吸附、濺射、離子注入及其他材料反應過程。
這一原理對半導體製造同樣重要。例如，在電漿體刻蝕過程中，離子轟擊能量會影響刻蝕反應、材料去除以及表面損傷。雖然講義沒有系統展開半導體偏壓控制技術，但其介紹的鞘層物理，為理解這些工藝現象提供了基礎。
因此，要理解電漿體為什麼能夠改變材料表面，首先需要理解鞘層如何決定粒子到達表面的能量與通量。

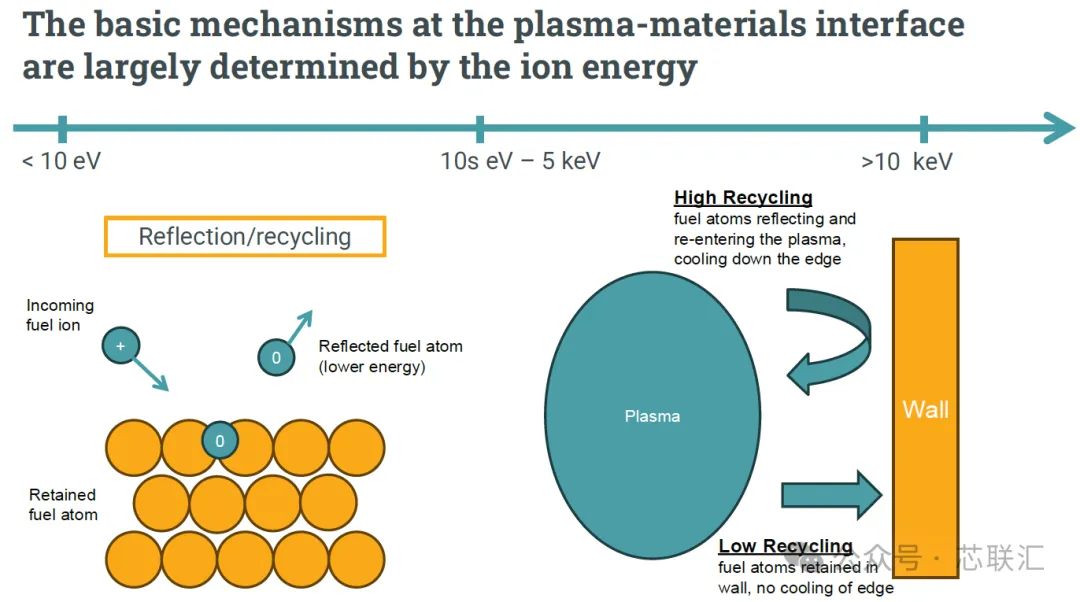

三、從吸附、解吸到濺射與離子注入，離子能量決定材料相互作用機制
講義第二個重要內容，是系統梳理不同離子能量條件下，電漿體與材料表面可能發生的主要物理和化學過程。
講義將典型相互作用機制劃分為以下幾個能量範圍：
離子能量範圍 | 主要相互作用機制 | 典型材料行為 |
|---|---|---|
低於10 eV | 吸附與解吸 | 粒子附著表面或從表面釋放 |
數十eV至5 keV | 物理濺射、化學濺射 | 材料原子或反應產物被移除 |
高於10 keV | 離子注入 | 入射粒子進入材料內部 |
需要注意，這些是講義用於介紹基本機制的典型能量範圍，並非所有材料和氣體體系都適用的嚴格分界。
在低能量條件下，粒子主要與材料表面發生吸附和解吸過程。吸附是粒子附著在材料表面，解吸則是已經吸附的粒子重新脫離材料表面。這些過程會影響材料表面的化學狀態。
當離子能量提高到數十電子伏特至數千電子伏特範圍時，材料表面可能發生明顯的濺射過程。
其中，物理濺射（Physical Sputtering）主要依賴入射粒子與材料原子之間的動量傳遞，使材料原子獲得足夠能量後離開表面；化學濺射（Chemical Sputtering）則涉及粒子與材料發生化學反應，並形成能夠從表面釋放的產物。
當離子能量進一步提高時，入射粒子可能進入材料內部，形成離子注入和粒子滯留等現象。
此外，講義還介紹了反射與再循環（Reflection/Recycling）機制。部分入射粒子可能被材料表面反射，並以較低能量重新進入電漿體；另一些粒子則可能被材料內部吸收和滯留。
這些過程對核聚變裝置具有重要影響，因為燃料粒子的再循環行為會改變電漿體邊緣區域的運行狀態。
對於半導體製造而言，吸附、解吸、物理濺射和化學反應同樣是理解電漿體刻蝕與表面加工的重要基礎。
這部分內容揭示了一個關鍵原理：改變離子能量，就可能改變材料表面的主導反應機制，從而影響材料去除、表面化學狀態和結構損傷。
四、高熱流、粒子輻照與中子作用會引發材料退化，鎢基材料面臨長期可靠性挑戰
講義第三個重要內容，是核聚變裝置中面向電漿體材料所面臨的極端服役環境。
在核聚變反應堆內部，偏濾器（Divertor）和第一壁（First Wall）需要長期承受高能粒子轟擊、強熱流以及中子輻照等作用。
講義列舉了偏濾器區域的典型工況：
- 離子通量可達到約 \(10^{24}\ \mathrm{m^{-2}s^{-1}}\)。
- 離子能量約為10—150 eV。
- 穩態熱流密度可達到約20 MW/m²。
- 瞬態熱流密度可達到約10 GW/m²。
在這些極端條件下，材料可能發生熔化、開裂、脆化、表面侵蝕、再結晶以及中子嬗變等變化。

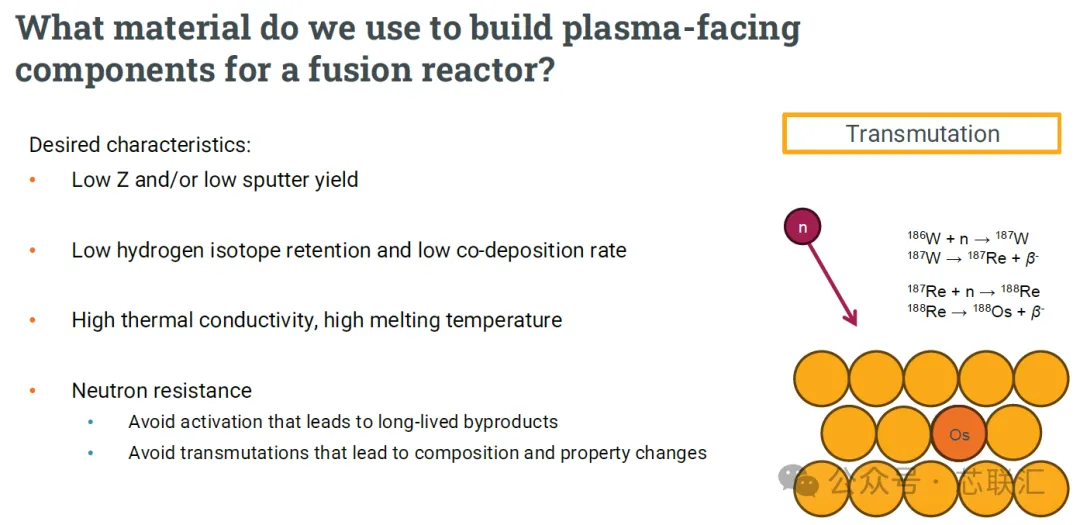

因此，核聚變裝置中的面向電漿體材料，需要同時滿足較低濺射產額、較低氫同位素滯留、高導熱率、高熔點以及良好抗中子輻照性能等要求。
講義重點比較了碳、鎢、鈹、鉬和鋰等材料。
材料 | 主要優勢 | 主要侷限 |
|---|---|---|
碳（C） | 具有較好的耐高溫特性 | 化學濺射明顯，氫同位素滯留較高 |
鎢（W） | 熔點高、濺射產額低、氫滯留較低 | 可能發生脆化、嬗變及表面結構退化 |
鈹（Be） | 低原子序數、氫滯留較低 | 濺射較高，製造存在健康危害 |
鉬（Mo） | 熔點較高、濺射產額較低 | 中子作用可能形成較長壽命放射性產物 |
鋰（Li） | 能改變壁面與燃料粒子的相互作用 | 熔點較低，氫同位素滯留較高 |
其中，鎢由於具有約3422℃的高熔點和較低的物理濺射產額，成為講義重點討論的面向電漿體材料之一。

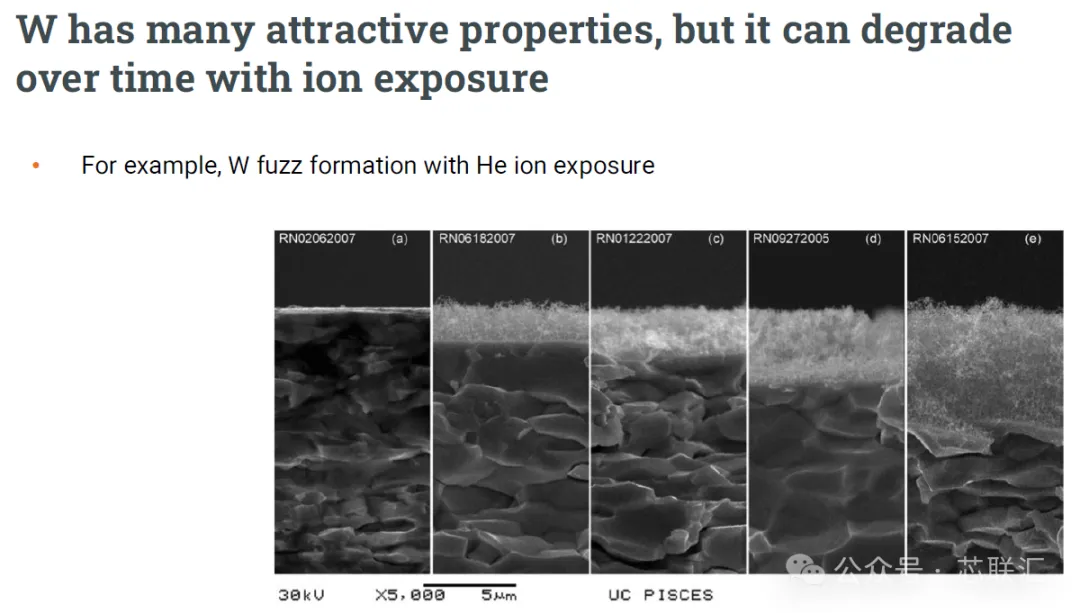

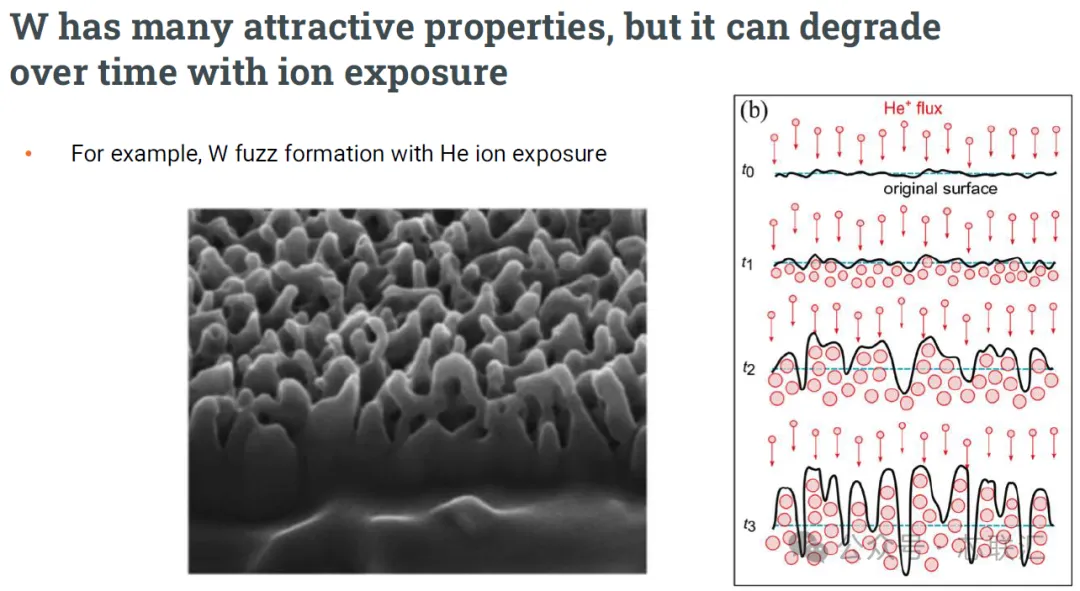

但講義指出，鎢並非不會發生材料損傷。在氦離子長期轟擊條件下，鎢表面可能形成被稱為鎢絨毛（Tungsten Fuzz）的奈米級纖維狀結構。
這種表面形貌變化說明，即使是高熔點、低濺射材料，在持續電漿體作用下仍可能出現顯著的微觀結構演化。
為改善鎢材料的服役性能，講義進一步介紹了三類研究方向：鎢基高熵合金（HEAs）、瀰散強化鎢基複合材料，以及鎢纖維增強複合材料。
這些技術嘗試通過多元素合金化、第二相顆粒強化或纖維增強等方式，提高材料抵抗離子和中子誘導損傷的能力。
這部分內容真正強調的是：材料能否在極端電漿體環境中長期穩定工作，不僅取決於熔點和硬度，還取決於其表面結構、微觀組織和輻照損傷演化行為。
五、壁面調理、硼化與液態鋰技術，是控制電漿體雜質和表面反應的重要手段
講義第四個重要內容，是如何通過壁面調理（Wall Conditioning）改變材料表面狀態，從而改善電漿體運行環境。
即使選擇了合適的面向電漿體材料，壁面仍然可能釋放氧、碳及其他雜質。這些雜質進入電漿體後，會影響其純度和運行狀態。
因此，講義介紹了幾種典型壁面調理方法。
🔷首先是烘烤（Baking），通過加熱壁面促進吸附氣體及雜質釋放，再利用真空系統將其排出。
🔷其次是輝光放電清洗（Glow Discharge Cleaning），利用氦氣或氫氣等氣體形成輝光放電，通過電漿體與壁面相互作用去除部分污染物。

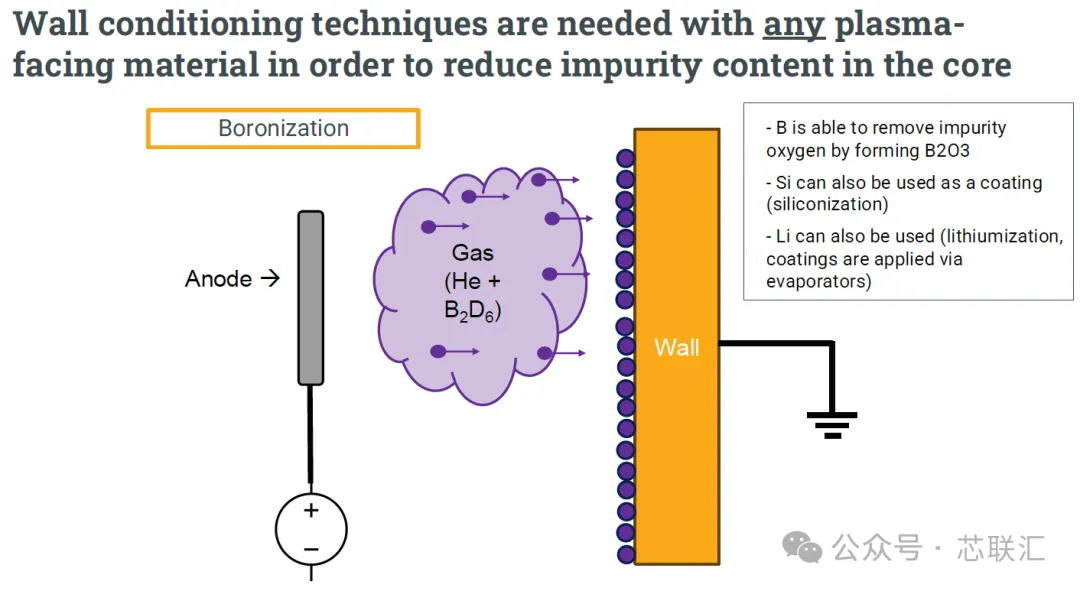

🔷第三種是硼化（Boronization），通過在壁面形成含硼塗層，改變表面化學性質，並利用硼與氧形成氧化物的特性減少氧雜質。
講義還介紹了矽化（Siliconization）和鋰化（Lithiumization）等其他壁面處理方法。
隨後，重點討論了鋰作為面向電漿體材料的應用。
鋰具有特殊的表面化學性質，能夠改變氫同位素的吸附、滯留及再循環行為。講義引用TFTR、NSTX等核聚變實驗裝置的研究，展示了鋰壁面處理與電漿體運行性能變化之間的關係。
例如，在TFTR相關實驗中，鋰處理與較高的中子產生率、儲能、能量約束時間及離子溫度等現象相關。

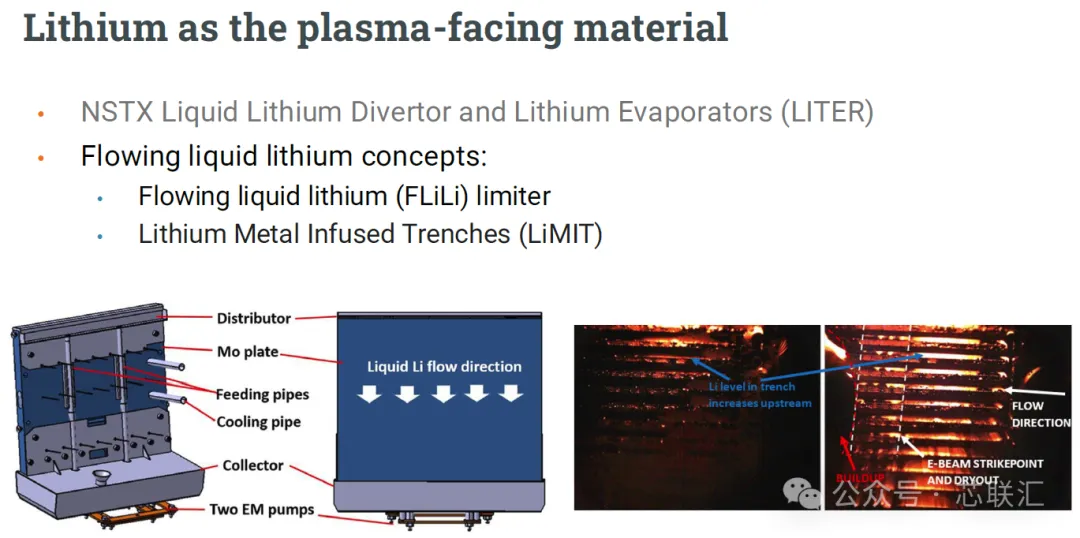

在技術實現方面，講義列舉了液態鋰偏濾器、鋰蒸發器、流動液態鋰結構、毛細多孔系統以及鋰蒸氣盒等方案。這些技術方案表明，材料表面不一定只能採用固定的固態結構，也可以通過液態金屬、表面塗層和可更新材料介面等方式，實現更加靈活的壁面狀態控制。
這部分內容的核心思想是：電漿體性能不僅取決於外部電磁控制，也可以通過材料表面化學、污染物去除和粒子再循環管理進行調節。
六、偏濾器幾何最佳化與脫靶控制，能夠降低極端熱負荷對材料的損傷
講義第五個重要內容，是如何通過電漿體邊界結構設計和運行控制，降低面向電漿體材料所承受的熱負荷。
在核聚變裝置中，偏濾器需要承受來自電漿體邊緣區域的大量熱流和粒子通量。如果熱量長期集中在較小的材料表面區域，容易引發局部過熱、侵蝕和結構損傷。
因此，除了提高材料本身的耐熱能力，還可以通過改變偏濾器的磁場拓撲結構，使熱流在更大的區域內分佈。

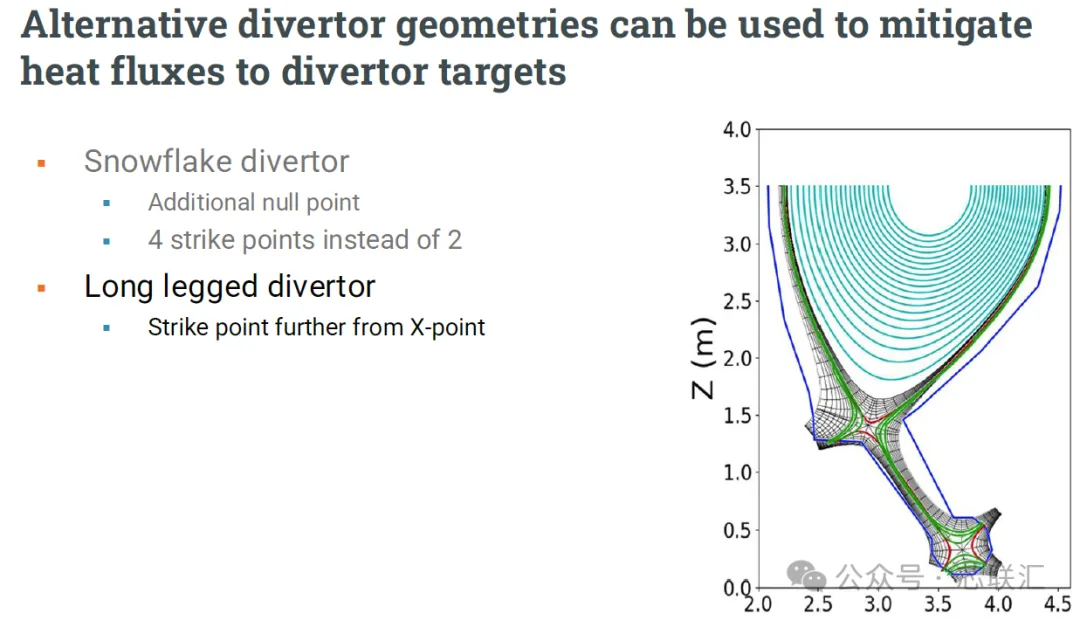

講義介紹了兩種典型偏濾器結構。
🔷第一種是雪花型偏濾器（Snowflake Divertor），通過特殊磁場結構增加零場點，並將傳統結構中的兩個打擊點擴展為四個，以改變熱流分佈。
🔷第二種是長腿型偏濾器（Long-Legged Divertor），通過延長偏濾器磁力線連接路徑，改變電漿體與材料表面的相互作用區域。
此外，講義還介紹了偏濾器脫靶（Divertor Detachment）技術。
通過向電漿體邊緣區域注入氖等雜質氣體，可以增強碰撞與輻射能量損失，從而降低電子溫度、離子撞擊能量及靶板熱流密度。
這一過程說明，核聚變材料保護並非只能依靠更耐高溫的材料，還需要結合電漿體輸運、輻射冷卻和磁場結構進行系統設計。
從工程角度來看，材料性能、電漿體控制和裝置結構必須協同最佳化，才能應對高熱流密度下的長期運行問題。
七、電漿體—材料相互作用原理可延伸至半導體刻蝕與薄膜沉積
講義最後將電漿體—材料相互作用的研究範圍從核聚變擴展到半導體製造與電推進等應用領域。

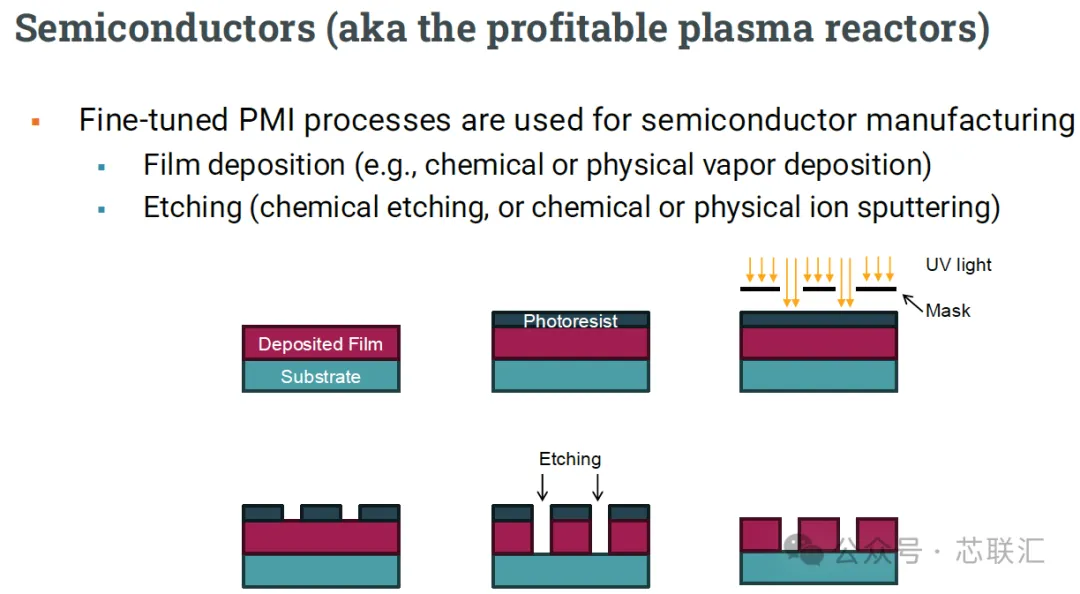

明確指出，經過精細控制的電漿體—材料相互作用過程，可以應用於半導體製造中的薄膜沉積和刻蝕。
在薄膜沉積方面，講義提到化學氣相沉積（CVD）和物理氣相沉積（PVD）等工藝。
在刻蝕方面，講義提到化學刻蝕、化學濺射和物理離子濺射等材料去除機制。
從基礎物理角度來看，半導體刻蝕與核聚變裝置中的電漿體—材料相互作用具有一些共同原理，例如離子轟擊、表面化學反應、粒子吸附與解吸，以及材料濺射和表面結構變化。
但兩者的工藝目標明顯不同。
核聚變裝置通常希望降低材料侵蝕、減少雜質釋放並提高壁面使用壽命；而半導體製造則需要有選擇地去除或沉積材料，實現精確的圖形加工和薄膜結構控制。
因此，相同的基礎物理機制，在不同應用場景中可能需要完全不同的控制目標。
講義的總結也明確指出，電漿體—材料相互作用的基本原理具有共通性，但實際運行條件差異很大。
這也是該講義對於半導體工藝讀者的重要價值：它能夠幫助讀者從基礎物理與材料科學角度理解電漿體加工，而不僅僅停留在具體裝置或工藝參數層面。
小編總結
這份講義系統介紹了電漿體鞘層、離子能量、材料吸附與解吸、物理及化學濺射、離子注入、材料輻照損傷、壁面調理以及液態金屬等關鍵技術內容。
其中，最值得關注的是以下三個核心技術方向。
第一，鞘層物理和離子能量決定材料表面反應機制。從低能量吸附與解吸，到物理濺射、化學濺射及高能離子注入，不同粒子能量條件下的相互作用機制存在明顯差異。理解這些過程，是研究電漿體刻蝕、薄膜沉積和材料表面改性的基礎。
第二，材料長期可靠性取決於表面反應、熱負荷與微觀結構演化。鎢、碳、鈹、鉬和鋰等材料各有優勢與侷限。鎢雖然具有高熔點和低濺射產額，但仍可能在氦離子轟擊下形成鎢絨毛結構，並受到輻照損傷影響。高熵合金、瀰散強化複合材料和纖維增強材料，是講義介紹的材料改進方向。
第三，電漿體控制與材料工程必須協同發展。壁面烘烤、輝光放電清洗、硼化、液態鋰處理，以及偏濾器幾何最佳化和脫靶控制等方法，表明材料表面狀態與電漿體運行環境之間存在緊密聯絡。
電漿體與材料之間的相互作用，是連接電漿體物理、表面化學、材料科學和工程應用的重要基礎。
對於關注半導體電漿體刻蝕、PVD/CVD薄膜沉積及表面處理工藝的技術讀者而言，這份資料的價值主要在於理解鞘層控制、離子轟擊、物理濺射、化學反應和材料損傷等底層機制；而其關於鎢基材料、液態鋰及偏濾器的詳細討論，則主要服務於核聚變材料研究。(芯聯匯)
