🔷深入解析電漿體鞘層、離子轟擊、物理濺射與二次電子發射機制

🔷系統揭示粒子能量傳遞、表面化學反應及材料損傷的底層物理原理

最近，小編整理了一份電漿體與材料相的課程講義。系統介紹了電漿體與材料相互作用的基礎物理原理，重點涵蓋電漿體鞘層（Plasma Sheath）、德拜長度（Debye Length）、二次電子發射（SEE）、物理與化學濺射（Sputtering）、吸附與解吸（Adsorption/Desorption）、離子注入（Ion Implantation）以及XPS、SEM、EDX等材料表面分析技術，並結合核聚變、空間電推進和工業電漿體處理等應用場景，深入解釋粒子轟擊、能量傳遞、表面侵蝕與材料結構演變之間的關係。

小編認為，這份資料最值得關注的地方，在於它並非簡單介紹電漿體裝置或工藝流程，而是從微觀物理機製出發，揭示電漿體如何改變材料表面，以及材料表面又如何反過來影響電漿體的運行狀態。 雖然課程主要面向核聚變與空間推進領域，但其中關於鞘層控制、離子轟擊、濺射機制、表面化學反應和材料損傷的基礎理論，對於理解半導體電漿體刻蝕、薄膜沉積及相關工藝控制同樣具有重要參考價值。

今天，小編就帶大家一起深入學習這份技術講義，從電漿體鞘層到離子轟擊，從物理濺射到表面化學反應，系統梳理電漿體與材料相互作用的底層物理機制，進一步理解半導體電漿體工藝背後的科學原理與關鍵技術。

一、這份報告真正想說明什麼？

電漿體與材料之間並非簡單的單向轟擊關係，而是涉及粒子輸運、能量交換、表面化學反應、材料濺射、電子發射、離子注入以及材料結構演變的複雜雙向耦合過程。理解並控制這些相互作用，是提高電漿體裝置性能、延長材料使用壽命以及實現穩定工藝控制的關鍵。

報告從電漿體與固體材料的基本物理機製出發，系統介紹了電漿體鞘層（Plasma Sheath）、德拜遮蔽（Debye Shielding）、二次電子發射（SEE）、物理與化學濺射（Sputtering）、吸附與解吸（Adsorption/Desorption）、離子注入（Ion Implantation）以及表面分析和診斷技術。

同時，報告將這些基礎物理機制與磁約束核聚變、空間電推進、工業電漿體處理等實際應用聯絡起來，說明材料表面與電漿體之間的相互作用，如何影響裝置運行穩定性、材料侵蝕速度、粒子能量分佈和系統可靠性。

二、電漿體與材料之間的雙向耦合，是所有電漿體加工與裝置運行的基礎

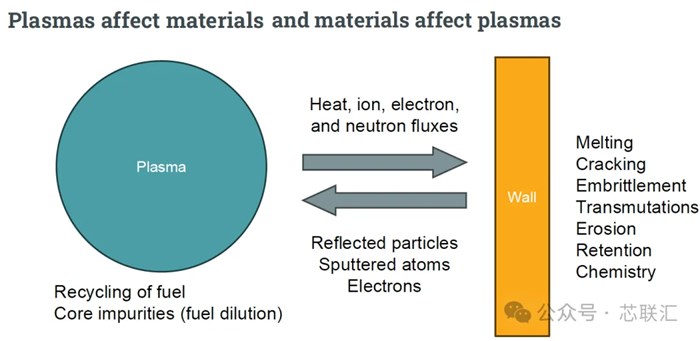

報告首先強調，電漿體與材料相互作用（Plasma-Material Interactions，PMI）具有明顯的雙向性。一方面，電漿體中的電子、離子和中性粒子不斷向材料表面輸送能量、動量和粒子通量，引起材料表面侵蝕、原子濺射、化學反應、離子注入以及微觀結構變化；另一方面，材料表面受到轟擊後，又會向電漿體釋放電子、中性原子和其他粒子，進而改變電漿體的組成、局部電勢和運行狀態。這意味著材料不僅是電漿體作用的對象，也是影響電漿體行為的重要邊界條件。

報告進一步指出，不同應用場景下的電漿體具有差異顯著的電子溫度、粒子密度和能量通量，因此對應的材料響應機制也存在明顯區別。例如，工業低溫電漿體通常具有複雜的活性粒子化學環境，可用於微電子製造中的刻蝕和沉積；磁約束核聚變則面臨極高熱負荷、粒子轟擊和材料壽命問題；空間電推進系統需要解決放電通道侵蝕、電子發射及推進效率下降等問題。儘管應用環境不同，但其底層均涉及粒子與材料表面的能量傳遞、動量交換及物理化學反應。因此，建立統一的電漿體—材料相互作用物理框架，是理解不同電漿體技術的重要基礎。

三、電漿體鞘層決定離子如何轟擊材料表面，是理解刻蝕與表面改性的關鍵

報告將電漿體鞘層（Plasma Sheath）作為重要基礎理論進行介紹。由於電子質量遠小於離子質量，電子通常具有更高的熱運動速度，因此當電漿體接觸材料表面時，電子更容易先到達壁面，使壁面形成相對負電位，並在電漿體與材料之間建立具有較強電場的非准中性區域，即電漿體鞘層。鞘層中的電勢分佈決定了離子接近材料表面時的加速過程、入射能量以及運動軌跡。

報告進一步介紹了德拜長度（Debye Length）、玻姆速度（Bohm Velocity）、預鞘層（Presheath）以及外加偏壓條件下的鞘層變化。德拜長度描述電漿體對電場擾動的遮蔽尺度，而玻姆條件則與離子進入鞘層所需的速度有關。當材料表面施加較強負偏壓時，鞘層電勢差增大，離子獲得更高的轟擊能量，鞘層厚度也會隨之變化。報告通過氬電漿體實驗說明，材料表面電位從浮動狀態變化到約−300 V時，離子鞘層厚度可由約60 μm增加到約300 μm。

這一部分對於半導體電漿體刻蝕具有直接的基礎理論價值。在電漿體刻蝕過程中，離子轟擊能量、入射方向及表面反應條件會影響材料去除和表面改性行為。理解鞘層與偏壓之間的關係，有助於進一步認識射頻偏壓控制、離子輔助刻蝕以及材料表面損傷等問題。

四、物理濺射、化學反應與二次電子發射，共同決定材料侵蝕和表面演變

報告詳細討論了電漿體與材料相互作用中的多個關鍵微觀機制，其中包括物理濺射（Physical Sputtering）、化學濺射（Chemical Sputtering）以及二次電子發射（Secondary Electron Emission，SEE）。物理濺射是指高能離子撞擊材料表面，將動量和能量傳遞給材料原子，使其克服表面結合能並離開材料表面的過程。報告指出，濺射行為與入射離子的能量、入射角度、離子和靶材的質量關係以及材料表面結合能密切相關。隨著離子能量增加，材料內部可能出現由單次碰撞向多級碰撞級聯發展的變化，進而改變原子濺射產額和空間分佈。

化學濺射則涉及入射粒子與材料之間發生化學反應，形成能夠從表面脫離的反應產物。報告通過碳、鎢等材料的案例說明，不同材料的化學濺射敏感性存在顯著差異，其中碳材料的化學濺射問題較為突出，而鎢在所討論的聚變條件下主要關注物理濺射。此外，報告還介紹了離子或電子撞擊材料後產生的二次電子發射，以及離子中和引起的電子發射機制。二次電子發射係數與材料種類、入射粒子能量和入射角度有關，並能夠反過來改變電漿體鞘層電勢及粒子通量分佈。

報告還將吸附、吸收、解吸和離子注入納入材料表面演變過程，說明電漿體粒子不僅可能使材料原子脫離表面，也可能進入材料內部、被缺陷俘獲或在加熱條件下重新釋放。從半導體製造角度看，這些機制共同構成了理解物理刻蝕、離子輔助化學刻蝕、電漿體表面處理和材料損傷的基礎。

五、表面分析與電漿體診斷技術，是揭示材料微觀損傷機制的重要手段

報告強調，僅僅觀察電漿體的宏觀放電狀態，並不足以精準判斷材料表面發生了那些變化。要真正理解電漿體與材料之間的相互作用，還必須借助多種表面分析、材料表徵和原位診斷技術，從元素組成、化學鍵合、表面形貌、粒子釋放以及材料內部缺陷等多個維度進行研究。報告指出，材料最外側的1—10個原子層具有特殊的電子結構和化學活性，其性質會直接影響二次電子發射、離子中和、粒子吸附以及表面擴散等過程。因此，表面與材料內部需要採用不同探測深度的診斷方法。

在具體技術方面，報告重點介紹了X射線光電子能譜（XPS）、熱脫附譜（TDS）、掃描電子顯微鏡（SEM）以及能量色散X射線能譜（EDX）等方法。其中，XPS主要用於分析材料表面元素組成、化學鍵合狀態和氧化狀態；TDS通過受控升溫及氣體檢測，研究材料內部的氣體滯留、釋放和俘獲行為；SEM用於觀察表面形貌、侵蝕坑、微觀裂紋及結構變化；EDX則能夠提供材料元素分佈資訊。報告還介紹了電子發射測量和電漿體相關診斷方法，說明如何通過多種測量手段交叉驗證材料的微觀響應。

這一部分的核心價值，在於建立從電漿體參數、材料表面變化到微觀物理機制之間的關聯。對半導體製造而言，這些分析技術同樣是研究刻蝕後表面狀態、電漿體誘導損傷、薄膜組成以及材料污染的重要基礎工具。

六、核聚變中的高熱負荷與材料侵蝕，揭示電漿體材料工程面臨的極限挑戰

報告將磁約束核聚變作為電漿體與材料相互作用的重要應用場景，系統討論了托卡馬克（Tokamak）、仿星器（Stellarator）以及偏濾器（Divertor）等裝置中的材料問題。與一般工業電漿體相比，核聚變裝置中的面向電漿體部件需要承受極高熱通量、持續粒子轟擊和中子輻照。報告指出，相關熱通量可達到數十MW/m²，偏濾器還可能承受約10²⁴ m⁻²·s⁻¹量級的粒子通量。在這些條件下，材料可能出現熔化、濺射侵蝕、氣泡形成、表面起泡、開裂、脆化以及燃料粒子滯留等複雜現象。

在材料選擇方面，報告重點比較了鎢（W）、鎢合金、鈹（Be）、硼塗層、碳纖維複合材料以及鋼基材料的性能差異。鎢具有高熔點、較高熱導率和較低濺射產額，因此被廣泛用於核聚變面向電漿體部件，但鎢也存在低溫脆性、加工難度較高、氦離子轟擊形成奈米絨毛結構（Tungsten Fuzz）以及高原子序數雜質污染等問題。碳基材料具有一定的熱學優勢，但化學濺射和燃料滯留問題較為突出。報告還討論了鋰基材料、先進鎢複合材料等研究方向。

報告特別強調，目前不存在能夠同時滿足低侵蝕、高導熱、低燃料滯留、低電漿體污染和長期結構穩定性等全部要求的理想材料。因此，核聚變材料技術的發展，需要將材料成分設計、表面工程、熱管理、電漿體運行控制和材料診斷相結合，通過多種技術協同緩解材料失效問題。

七、從空間電推進到Thea Energy仿星器，電漿體材料技術的關鍵是實現性能、壽命與穩定性的協同最佳化

報告最後將電漿體與材料相互作用的研究延伸至空間電推進和新型磁約束核聚變裝置。在空間電推進系統中，電漿體既是產生推力的重要介質，也是導致推進器材料失效的主要因素之一。例如，霍爾推進器等裝置在長期運行過程中，可能出現放電通道侵蝕、陰極材料損耗、二次電子發射變化以及電漿體不穩定性增強等問題。這些現象不僅影響推進器的推力與效率，還會限制裝置壽命。同時，推進器羽流與航天器表面之間的相互作用，也可能帶來材料污染、表面充電和通訊干擾等問題。

在Thea Energy相關內容中，報告進一步介紹了仿星器技術路線及其面向電漿體材料研究。與依賴電漿體電流參與磁場建構的托卡馬克不同，仿星器主要通過外部線圈形成複雜的三維磁約束結構，具有實現穩定、穩態運行的潛力。但這並不意味著材料問題能夠自動解決。即使電漿體約束方式得到改善，長期運行過程中仍然需要處理熱負荷、粒子轟擊、材料侵蝕和雜質控制等挑戰。因此，電漿體材料研究仍然是相關裝置工程開發的重要組成部分。

報告最終指出，電漿體與材料之間存在高度複雜的多物理場耦合關係，單一理論模型或單一材料最佳化手段難以解決全部問題。未來研究需要將電漿體物理、材料科學、表面化學、實驗診斷和計算模擬結合起來，通過簡化實驗分解複雜機制，再利用多尺度分析與實驗驗證建立可靠的材料設計和運行控制方法。其最終目標是實現對粒子輸運、能量沉積、表面反應和材料損傷的可預測、可測量與可控制，從而提高電漿體系統的運行性能、材料可靠性和長期穩定性。

從半導體製造角度看，這份報告最值得關注的技術

雖然報告主要圍繞核聚變和空間推進展開，但其中的基礎物理內容可以與半導體電漿體工藝建立以下聯絡：

電漿體工藝的核心，不只是如何產生和維持電漿體，更在於如何控制電漿體與材料表面之間的粒子、能量和動量交換。

無論是半導體刻蝕與沉積、空間電推進，還是磁約束核聚變，電漿體鞘層、離子轟擊、電子發射、物理濺射、表面化學反應及材料損傷，都是理解裝置行為的重要基礎機制。

課程的突出價值，在於將這些看似獨立的物理現象納入統一的電漿體—材料相互作用框架，並結合實驗診斷和工程應用，解釋材料表面如何改變電漿體行為，以及電漿體如何持續改變材料結構與性能。

對於半導體裝置與工藝技術人員而言，這是一份值得學習的電漿體基礎物理講義，尤其適合深入理解刻蝕、濺射、鞘層控制、二次電子發射、表面反應以及材料損傷等底層機制。(芯聯匯)
