在半導體行業，ASML的光刻機是公認的“工業皇冠上的明珠”。一台EUV光刻機由幾十萬個零件組成，重達12噸，售價超過26億人民幣。但很多人不知道的是，這台“印鈔機”最核心的部件——光學系統，全球只有一家公司能造。
它叫蔡司（Zeiss）。
有人說：“德國可以沒有西門子，也可以沒有奔馳，但唯獨離不開蔡司。”這話一點也不誇張。全球約80%到90%的晶片，在生產過程中都使用了蔡司的光學元件。越是先進的晶片，越離不開蔡司的鏡頭。業內因此稱蔡司的鏡頭為光刻機中的 “上帝之眼”。
蔡司為什麼不可替代？答案藏在兩個字裡：精度。
蔡司生產的最新一代EUV光刻機反射鏡，最大直徑1.2米，面形精度峰谷值只有0.12奈米，表面粗糙度20皮米（0.02奈米）。矽原子的直徑大約是0.25奈米——也就是說，蔡司的鏡面平整度比原子直徑還要小一個量級，達到了 原子等級的平坦。
換個更直觀的說法：如果把一面反射鏡放大到德國國土的面積，整個表面的最大起伏不能超過0.1毫米。相當於把整個青藏高原的起伏，控制在一張A4紙的厚度以內。
而一套EUV光學系統，包含超過4萬個投影光學元件。把這些零件組裝在一起，整套系統的組裝誤差控制在 3個矽原子直徑 以內。全世界除了蔡司，沒人能做到。
蔡司副總裁Frank Rohmund曾用一個更形象的比喻描述這種精度：EUV光刻機內部的反射鏡調校精度極高，如果其中一面反射鏡將雷射光束反射至月球，它的精準度足以 擊中月球表面的一顆乒乓球。
這種極致精度不是憑空出現的。蔡司的故事，要從1846年說起。
那一年，中國還是清朝道光年間，一個叫卡爾·蔡司的德國工匠在耶拿開了一家只有幾名學徒的小作坊，磨透鏡、裝顯微鏡。此後的近180年裡，蔡司經歷了三次工業浪潮、兩次世界大戰，以及冷戰時期的兩德分裂與統一。
真正讓蔡司進入半導體光刻領域的轉折點，發生在1986年。那一年，當時還名不見經傳的ASML踢掉了不靠譜的鏡片供應商法國CERCO，與蔡司建立了合作關係。ASML與蔡司共同改進光學系統，推出了PAS 2500步進式光刻機。
1990年代，當ASML決定投資數億歐元在當時前景完全不明的EUV技術時，蔡司義無反顧地加入了。蔡司技術長Thomas Stammler後來回憶說，這 “如同一場馬拉松式賽事，提早準備與長期努力是建立優勢的關鍵”。
2016年，ASML花了10億歐元收購蔡司半導體業務24.9%的股份。兩家公司從“供應商”變成了“利益共同體”——蔡司的EUV光學鏡頭，全球僅供給ASML一家。如今，蔡司與ASML的技術藍圖已規劃到了 2040年。
精度和歷史的背後，是專利築起的高牆。
蔡司坐擁超過1.25萬項專利，僅EUV相關的技術專利就超過了2000項。從雷射器結構到調製器設計，從多層膜反射鏡到封裝工藝，蔡司建構了密不透風的智慧財產權壁壘。

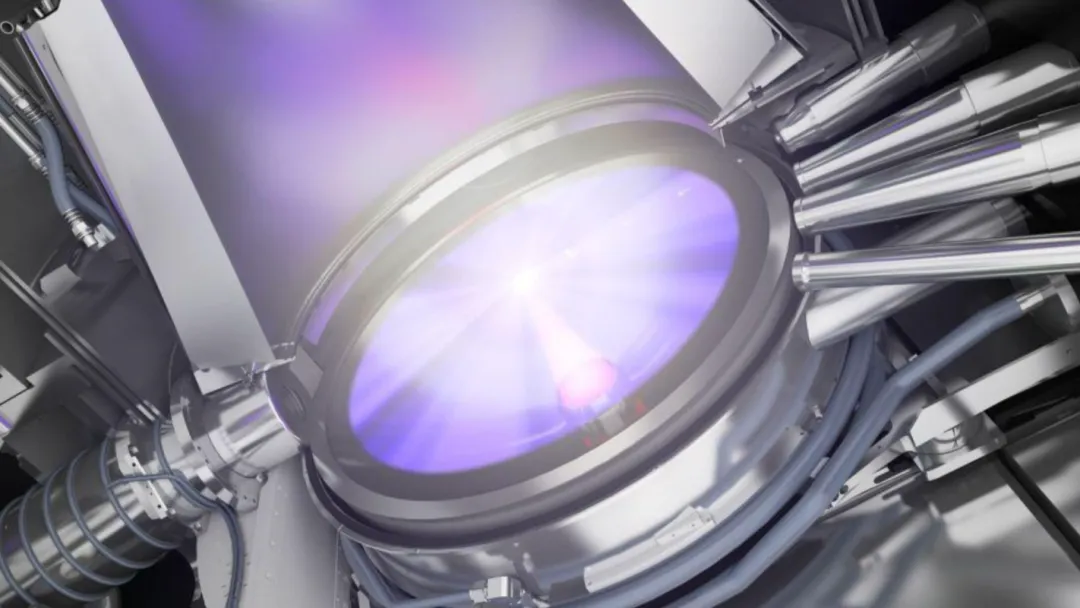

以EUV反射鏡為例——蔡司採用鉬和矽交替堆疊的多層結構，每層厚度僅有幾奈米，50對反射層精確控制在總厚度250-350奈米範圍內。這些反射鏡通過直流磁控濺射工藝製造，在極高真空環境中逐層沉積，生產周期長達12個月，容錯率幾乎為零。
這意味著什麼？意味著任何一個想“繞過”蔡司自行製造EUV鏡組的企業，不僅要突破原子級的加工精度，還要繞過數以千計的專利封鎖。即使僥倖繞開部分專利，也難以達到蔡司產品的技術水準，進而無法用於先進晶片的量產。
有分析師估算，若想重建這樣一套供應鏈體系，至少需要投入 200億歐元和十年時間。
蔡司的重要性，從ASML的依賴程度可見一斑。
蔡司半導體製造部是ASML EUV光刻機的唯一光學供應商。2023年，ASML從蔡司採購了33.3億歐元的光學裝置；2024年達到39.5億歐元；2025年進一步增至44.1億歐元。
更關鍵的是，蔡司的產能直接決定了ASML能造多少台光刻機。2026年2月，ASML在年報中發出警告： “如果蔡司半導體製造部的生產中斷持續較長時間，ASML將實際上停止營運。”
為了確保蔡司的產能，ASML提供了19.1億歐元的貸款和11.9億歐元的預付款。雙方的目標是將每台光刻機的組裝周期從約22周縮短至15-16周。
回到最初的問題：為什麼只有蔡司能做？
因為精度——原子等級的鏡面平整度；因為歷史——近180年的光學積累；因為專利——超過1.25萬項的智慧財產權壁壘；因為合作——與ASML長達四十年的“技術共生”關係。
在德國南部只有約8000人口的小鎮奧伯科亨，蔡司的工程師們仍在打磨著全世界最精密的鏡片。這裡和另一個小鎮韋茨拉爾，是全球僅有的兩個可以建造ASML光刻機所需光學器件的地方。
有人說，光刻機卡著全球晶片製造商的脖子，而蔡司則死死地掐著光刻機的命門。這話一點都不誇張。
光刻機的“上帝之眼”，目前還在德國。但中國光電人，正在努力造出屬於自己的那一雙眼睛。(光電Seek)
