後摩爾時代，“立體化” 已成晶片性能突破的核心方向。很多人常把晶片堆疊（3D 封裝） 與華為最新發佈的邏輯折疊（LogicFolding） 混為一談，但二者看似相似，實則是完全不同維度的技術創新—— 一個是 “後期拼接”，一個是 “源頭重構”，下面來簡單聊一聊。
一、晶片堆疊（3D 封裝）：成熟的 “物理拼接” 技術
我們常說的 “晶片堆疊”，本質是行業已普遍應用的3D 封裝技術，屬於晶片製造後道工藝（製造完成後的整合環節）。
核心原理：成品晶片垂直 “疊餅乾”
它不改變單顆晶片的內部設計，而是將多顆獨立製造完成的裸芯（比如 CPU、GPU、記憶體晶片），通過 TSV（矽通孔）、混合鍵合等特殊技術，在垂直方向直接堆疊互連。簡單類比：就像把幾片獨立的餅乾，整齊疊放在一起，餅乾本身沒變化，只是堆疊後更緊湊、拿取（訊號傳輸）更高效。
核心目的：縮體積、提性能、易整合
- 縮小裝置體積：垂直堆疊替代平面擺放，大幅節省空間；
- 提升傳輸性能：縮短晶片間訊號路徑，降低延遲、減少功耗；
- 異質整合靈活：可混搭邏輯晶片、記憶體、感測器等不同工藝的晶片。
典型案例
台積電 3DFabric、三星 X-Cube 等，都是將 CPU 與 HBM 記憶體等獨立晶片堆疊，實現高性能整合。
二、華為邏輯折疊（LogicFolding）：底層的 “邏輯重構” 創新
邏輯折疊是華為 “韜定律” 核心落地技術，屬於晶片設計階段的前道創新，是對傳統二維晶片設計的範式革命。
核心原理：單顆晶片內部 “蓋高樓”
它不是拼接成品晶片，而是從設計源頭入手：用自研 EDA 演算法，把原本平鋪在二維平面的電路邏輯單元（邏輯閘、觸發器等），重新規劃到三維空間，拆分為上下兩層垂直堆疊，再通過混合鍵合技術實現層間互連。簡單類比：把一張平面電路圖，巧妙折疊成一棟雙層高樓，電路（房間）沒變，但佈局從 “攤大餅” 變成 “立體分層”，訊號不用繞遠路，直接 “上下樓” 傳輸。
核心目的：壓縮延遲、提密度、降功耗
- 極致縮簡訊號路徑：平面幾百微米的走線，壓縮到垂直幾微米，大幅降低 RC 延遲；
- 提升電晶體密度：密度直接提升 53.5%，接近台積電 3nm 工藝水平；
- 等效先進製程：不依賴更先進光刻機，通過架構創新實現性能躍升。
典型案例
華為麒麟 2026 系列 CPU 核心，將首次量產落地邏輯折疊技術，實現單顆晶片內部雙層邏輯堆疊。

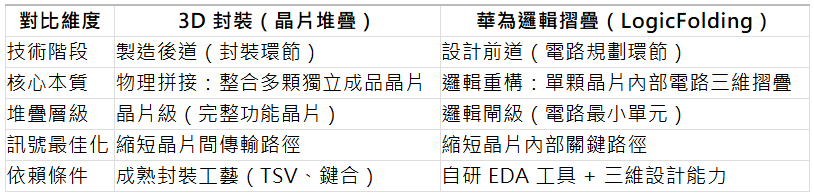

三、一張表分清：3D 封裝 vs 邏輯折疊
四、不是替代，是互補的立體化路徑
簡單來說：
3D 封裝（晶片堆疊）
是 “樓建好後拼在一起”，解決多晶片整合問題，成熟易落地；
邏輯折疊
是 “從地基開始設計複式樓”，解決單晶片內部性能瓶頸，是底層架構創新。
二者並非競爭關係，而是後摩爾時代不同維度、互補協同的技術路線 ——3D 封裝負責 “多晶片整合”，邏輯折疊專攻 “單晶片深挖”，共同推動晶片向更高整合度、更低延遲、更低功耗演進。 (布穀求索)
