在半導體產業“先進封裝為王”的新時代，晶片製程從摩爾定律的物理瓶頸中突圍，封裝技術成為延續晶片性能、降低生產成本、實現高密度整合的核心突破口。
傳統樹脂基板、矽基封裝受制於材料特性、布線密度、散熱性能短板，已無法適配AI晶片、高算力GPU、射頻晶片、功率半導體的高端需求。在此背景下，TGV玻璃通孔、coPOS玻璃基異構封裝逐漸成為下一代先進封裝的關鍵技術。
一、玻璃封裝基板：下一代半導體封裝的核心載體
1.概念
玻璃封裝基板是一種以特種超薄玻璃為核心基材的半導體封裝基板，區別於傳統FR-4樹脂基板、BT樹脂基板和矽基板，是先進封裝領域的全新基材方案。
通過在玻璃基材表面完成金屬布線、絕緣層鍍膜、通孔互聯等工藝，可實現晶片的承載、電氣連接、散熱支撐與訊號傳輸，是TGV、coPOS技術落地的基礎載體，被行業公認為“後摩爾時代最具潛力的封裝基材”。
2. 技術原理
玻璃封裝基板的核心工作原理是利用特種玻璃的絕緣、低介電、高平整特性，替代傳統有機樹脂基材，通過微納加工工藝建構高精度互聯線路。
普通玻璃無法滿足半導體封裝需求，產業所用為改性硼矽玻璃、石英玻璃等特種玻璃，具備均勻的材質結構與穩定的物理化學特性。其製備核心邏輯：首先對超薄玻璃進行拋光、清洗預處理，保證基材平整度；再通過打孔、鍍膜、光刻、蝕刻等工藝，製作微米/奈米級精密線路與通孔結構；最後完成表面鈍化、貼合補強，形成可搭載晶片的高性能封裝基板。
相較於傳統基材，玻璃基板無樹脂填料不均、熱膨脹係數不穩定的問題，從底層解決了高端封裝的訊號損耗、翹曲變形、散熱不足等痛點。
3. 核心技術優勢
- 低介電低損耗：玻璃介電常數穩定，高頻訊號傳輸損耗極低，完美適配5G/6G射頻、高速算力晶片需求；
- 高精度高平整：表面平整度可達奈米級，可實現超精細布線，滿足2μm以下超細線路加工；
- 高散熱高穩定：熱導率、熱膨脹係數優異，耐高溫、不易變形，解決晶片高負載散熱難題；
- 低成本大尺寸：相較於矽基板，玻璃基材原材料成本低廉，可實現大尺寸量產，適配規模化封裝。
二、TGV玻璃通孔：玻璃封裝的“神經脈絡”
1.概念
TGV（Through Glass Via，玻璃通孔）是玻璃基封裝的核心互聯技術，指在玻璃基板上製備垂直貫通的微孔，再通過金屬填孔工藝，實現基板上下層、晶片與外部電路的垂直電氣互聯。
如果說玻璃基板是先進封裝的“軀體”，那麼TGV通孔就是連接整體的“神經脈絡”，是實現玻璃基板高密度、三維封裝的核心關鍵，直接決定封裝產品的訊號傳輸效率與整合度。
2. 技術原理
TGV技術的核心原理是微納打孔+金屬垂直導通，整套工藝分為四大核心步驟，精度要求達到微米甚至奈米級：
第一步：微孔製備。通過雷射打孔、干法蝕刻、濕法蝕刻三種主流工藝，在超薄玻璃基板上加工出均勻、垂直、無裂紋的貫通微孔，孔徑可精準控制在1-50μm；
第二步：通孔預處理。對微孔內壁進行拋光、清洗、活化處理，去除打孔殘留雜質，保證內壁平整光滑，為金屬附著奠定基礎；
第三步：金屬填孔。通過濺射、電鍍等工藝，在微孔內壁沉積銅、金等導電金屬材料，實現通孔全程導通；
第四步：平整化處理。打磨基板表面多餘金屬材料，配合光刻工藝完成線路匹配，實現垂直互聯與水平布線的精準銜接。
3. 核心價值
傳統封裝採用引線鍵合、TSV矽通孔技術，存在通孔尺寸大、訊號延遲高、寄生電容大等問題。而TGV玻璃通孔絕緣性更好、通孔密度更高、訊號損耗更低，能夠實現超高密度三維堆疊封裝，大幅提升晶片整合度與運行速度。
三、coPOS：玻璃基異構封裝的終極架構
1.核心概念
coPOS（glass Chip on Package Substrate，玻璃基晶片封裝架構）是基於玻璃基板+TGV技術的新一代異構整合封裝方案，是目前玻璃封裝技術的集大成者。
簡單來說，coPOS是以高精度玻璃基板為承載基底，依託TGV垂直互聯技術，將不同功能、不同製程的晶片（算力晶片、儲存晶片、射頻晶片、感測器晶片）進行異構整合、高密度堆疊的先進封裝架構，對標台積電CoWoS、日月光FOVEROS等高端封裝技術。
2. 技術原理
coPOS的核心技術邏輯是玻璃基材賦能+三維異構整合，打破傳統單晶片封裝、同製程整合的侷限：
以改性超薄玻璃基板為核心載體，通過高密度TGV通孔建構垂直互聯通道，同時在玻璃基板表面製備多層超細布線，搭建水平網際網路絡；基於這套完整的互聯體系，將邏輯晶片、儲存晶片、模擬晶片等不同類型裸片，通過倒裝焊、堆疊工藝整合在同一玻璃基板上，實現多晶片異構協同工作。
同時依託玻璃基材低應力、低形變的特性，有效解決多晶片堆疊帶來的翹曲、散熱不均、訊號干擾等問題，實現高性能、高可靠性的系統級封裝。
3. 技術創新性
- 異構整合能力更強：支援不同製程、不同功能晶片混搭整合，適配AI異構計算需求；
- 封裝尺寸更小：超細線路+高密度通孔，大幅縮小封裝體積，實現微型化整合；
- 系統穩定性更高：玻璃基材應力均勻，多晶片堆疊無明顯形變，適配長期高負載運行；
- 性價比優勢顯著：相較於矽基異構封裝，大幅降低量產成本，適合規模化落地。
四、三大技術在半導體領域的核心應用場景
玻璃基板、TGV、coPOS三者形成“基材+互聯+架構”的完整技術閉環，廣泛應用於高端先進封裝領域，覆蓋當下最熱門的半導體賽道：
1.AI高端算力晶片封裝
AI GPU、大算力NPU需要高密度多晶片堆疊、超低訊號延遲的封裝方案。coPOS架構依託TGV高密度互聯和玻璃基板低損耗特性，可實現算力晶片與高頻寬儲存晶片的高效整合，大幅提升晶片算力釋放效率，降低資料傳輸延遲，完美適配AI大模型算力需求。
2. 5G/6G射頻晶片封裝
射頻晶片對訊號損耗、高頻穩定性要求極高。傳統樹脂基板高頻損耗大，無法滿足毫米波通訊需求。玻璃基板超低介電損耗的特性，搭配TGV精密垂直互聯，可有效減少高頻訊號干擾與損耗，是5G毫米波、6G射頻前端晶片封裝的最優方案之一。
3. 車載功率半導體封裝
車載晶片對耐高溫、抗形變、高可靠性要求嚴苛。玻璃基板熱穩定性強、膨脹係數低，搭配coPOS高可靠整合架構，可適配車載功率晶片、主控晶片的複雜工作環境，提升汽車電子的穩定性與使用壽命。
4. MEMS感測器與光學晶片封裝
MEMS感測器、光學晶片需要超高平整的封裝基底，避免基材形變影響感測精度、光學性能。玻璃基板奈米級平整度的優勢，搭配TGV精密互聯，可實現微型感測器、光學晶片的高精度封裝。

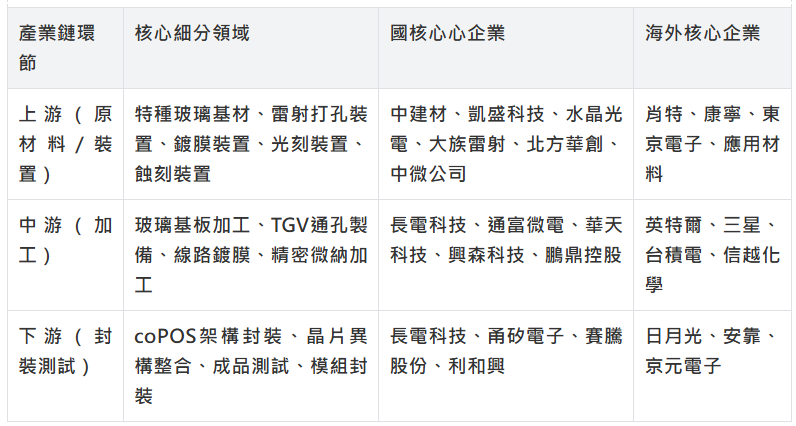

五、玻璃封裝全產業鏈及核心企業盤點
玻璃基先進封裝產業鏈清晰，分為上游原材料與裝置、中游核心元器件加工、下游封裝測試三大環節，國內企業已實現全鏈條佈局，國產化替代處理程序加速。

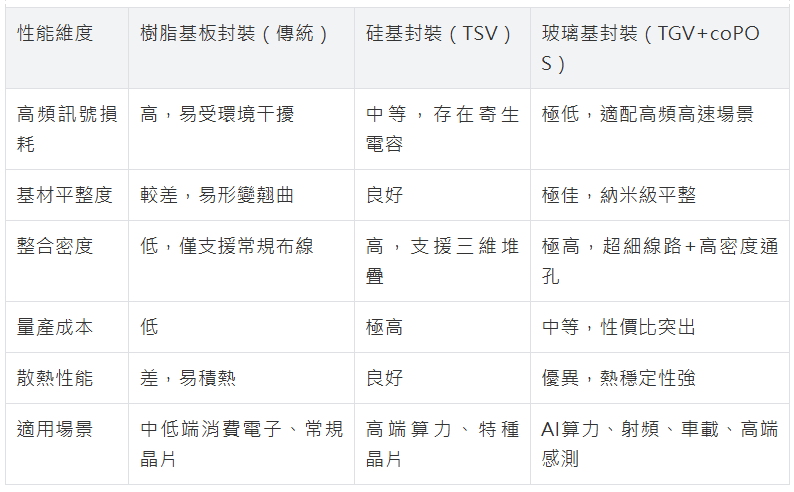

六、玻璃封裝VS傳統封裝技術核心對比
為更直觀體現玻璃基封裝的產業優勢，下表對比了玻璃基封裝與傳統樹脂封裝、矽基封裝的核心性能差異：
