NAND Flash行業的層數軍備競賽，今天又多了一個新刻度。三星電子完成了全球首個900層V-NAND原型開發，將兩塊450層晶圓通過鍵合技術合二為一——這不是數位遊戲，是一次架構哲學的徹底轉向。
當單層堆疊觸碰物理極限，行業給出的答案是：換維度。
"當你無法再往高處蓋，就把兩棟樓頂端對接。問題是，這兩棟樓必須在奈米級精度下完美契合。"
🔬 CMB技術：不是堆層數，是堆架構
三星實現900層的核心手段是CMB（Cell Multi-Bonding，多單元鍵合）技術。邏輯並不複雜：製造兩塊各450層的獨立晶圓，再通過鍵合工藝將其"面對面"拼合成一個完整器件。最終呈現在規格表上的，是900層的等效儲存單元密度。
這種思路區別於傳統的"垂直堆疊"——後者是從同一張晶圓基板一層一層往上累積，工藝複雜度隨層數指數級上升。CMB的邏輯則是模組化：先在兩塊晶圓上各自做到工藝極限，再用鍵合工藝組合出更高維度的結果。理論上，這一路徑完全可以擴展為"三合一"甚至更高階的堆疊，為未來突破1000層鋪開了可複製的工程路徑。
🔵 聚焦丨CMB技術核心邏輯
CMB = 兩塊450層晶圓 + 高精度鍵合對接工藝
與SK海力士的混合鍵合（Hybrid Bonding）路徑不同，三星CMB選擇的是"垂直鍵合（Vertical Bonding）"方案，兩者在實現邏輯上各有側重：前者追求互連密度，後者強調工藝流程的模組化復用。競爭路徑的分化，往往是行業拐點到來前最典型的訊號。
⚙️ 工程挑戰：晶圓翹曲與對準誤差的攻堅戰
900層不是憑空來的，三星在原型開發中需要克服兩個核心工程難題。
晶圓翹曲（Wafer Warping） 是第一道檻。當兩塊厚度極薄的晶圓在高溫高壓下進行鍵合，熱膨脹差異會導致晶圓發生微米級彎曲，進而影響良率與訊號傳輸完整性。三星的解決方案是引入"上卡盤設計（Upper Chuck Design）"，通過機械約束手段在鍵合過程中精確控制晶圓形變範圍。
對準誤差（Misalignment） 是第二道檻。兩塊晶圓在鍵合時必須在奈米級精度下完成對位，任何偏移都會導致互連失敗，影響電氣性能。三星引入"疊層校正（Overlay Correction）"技術，通過光學量測與即時反饋系統對偏移量進行補償修正。
🟡 洞察丨良率才是900層最大的秘密
原型機能跑通是一回事，量產良率能不能撐得住成本是另一回事。CMB鍵合在奈米精度下的對準誤差控制，直接決定了未來商業化的節奏。三星目前公佈的是"原型成功"，距離"規模量產"，兩者之間隔著的，可能是數年的良率爬坡。
🌏 全球NAND軍備競賽：四強格局與中國大陸變數
當前NAND Flash市場的競爭，已經不是技術比拚那麼簡單，而是技術、資本與產能三維度的綜合博弈。

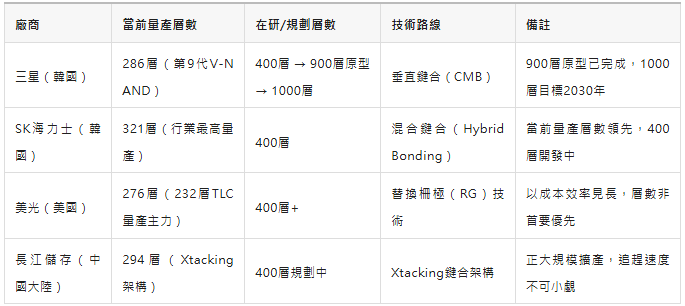

以下是2026年5月各主要廠商的NAND層數現狀與路線圖：
SK海力士目前依然保有量產層數的領先地位——其321層產品已實現規模出貨，而三星的900層尚處於實驗室階段。但三星此次跳過常規的400層商業化節奏，直接推進到900層原型，透露出的戰略訊號很明確：不願在當前節點上與SK海力士貼身纏鬥，而是試圖以技術代差建立下一個周期的優勢窗口。
長江儲存（YMTC）的加速不能忽視。其294層與232層產品已實現商業出貨，同時正在推進大規模晶圓產能擴張，計畫將現有產能翻倍。在AI算力爆發帶動企業級SSD需求暴漲的當下，供給側的新增變數對全球NAND價格走勢將產生實質性影響。
🟢 判斷丨供需缺口窗口正在打開
AI算力超級周期持續拉動企業級SSD需求，而主流600層以下的NAND產能爬坡速度遠跟不上資料中心的擴容節奏。每GB儲存密度每提升一代，所需晶圓數量就能等比縮減。900層V-NAND若能在2028年前實現量產（那怕是小批次），對緩解超大規模資料中心的SSD容量壓力將具有實質意義。這個窗口，不是給消費市場準備的。
💾 對SSD產品線的實際意義：從算術到現實
900層NAND對儲存產品的直接影響，首先體現在位密度（Bit Density）上。以目前主流TLC NAND為基準，層數翻倍約等於單位面積儲存容量接近翻倍（假設Die尺寸不變）。這意味著：
同等物理面積的儲存顆粒，可以塞入更多的有效容量。對於企業級SSD而言，這直接關係到單U伺服器的原始儲存密度上限。目前高端PCIe 5.0企業級SSD的單盤容量已邁入64TB量級，若900層NAND實現商用，理論上有望在相同Form Factor下突破128TB甚至更高，且散熱與功耗管理將成為同等重要的設計變數。
對於消費級市場，短期內意義有限——廠商會更傾向於用900層技術在不增加顆粒面積的前提下降低製造成本，而非直接給消費者"加量"。
🔴 警示丨工業級耐久性：這個話題不要輕易打開
NAND層數越高，每層的氧化矽絕緣層越薄，電荷洩漏機率越高，P/E擦寫循環次數（耐久性）越低。這是物理定律，不是工程失誤。
當前主流的3D NAND TLC產品在企業級規格下一般提供1000-3000次P/E循環，而隨著層數突破500層以上，業界普遍預期耐久性會進一步下探。900層產品若要進入工業級、車載或關鍵任務儲存領域，需要配合更激進的ECC糾錯演算法、更保守的寫入策略，或者轉向SLC/MLC模式——這三條路都要以犧牲容量或成本為代價。所以900層NAND的第一個商業落地場景，大機率仍是資料冷儲存與消費級大容量產品，而非高負載工業寫入場景。

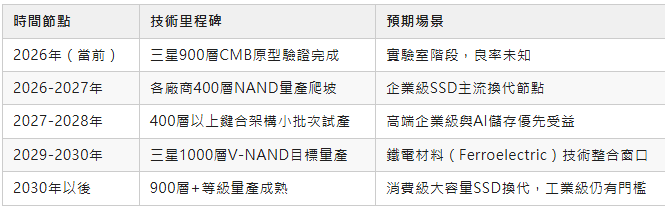

📅 行業時間線：從原型到貨架，這條路走多遠？
🔭 跳出框架的思考：鍵合技術是否正在重新定義"層數"這個概念？
這是一個值得認真討論的問題。
當CMB將兩塊450層晶圓"拼接"為900層，這個900層究竟代表什麼？它的訊號傳輸路徑、延遲特性、擦寫均勻性，與真正在同一基底上生長出來的900層，是否等價？
從物理角度來說，兩者的電氣行為存在差異——鍵合介面的接觸電阻、訊號完整性，以及鍵合對準誤差引入的良率分佈，都會使CMB架構的900層在實際性能表現上與"原生900層"有所區別。這不是缺陷，而是架構差異。
但更深的問題在於：如果鍵合技術成為主流，"層數"作為NAND技術的評價維度是否正在失去參照意義？就像當年多晶片封裝（MCP）讓"單Die容量"不再是唯一衡量指標一樣，鍵合NAND將帶來一個新的比較維度——鍵合介面質量與互連密度，而不只是層數本身。
未來NAND的規格表，可能需要標註"原生堆疊層數"與"等效總層數"兩個數字，才算完整。
📌 關鍵結論
🔵 三星900層V-NAND原型通過CMB技術實現，以"兩塊450層鍵合"取代"一路堆到頂"，架構創新意義大於層數本身。
🟡 核心工程難題——晶圓翹曲與對準誤差——已有對應解決方案落地，但量產良率仍是最大的未知變數。
🟢 AI超級周期下企業級SSD供需缺口持續擴大，900層量產若能提前，對超大規模資料中心的儲存成本與密度壓力具有實質緩解價值。
🔴 工業級與高耐久場景仍是900層以上NAND難以短期觸達的領域，耐久性是物理約束，不是工程可以輕易繞過的變數。
⚪ 長江儲存的擴產節奏將對全球NAND供給側形成不可忽視的結構性影響，時間窗口就在2026-2028年。 (芯在說)
