在資料中心狂飆向1.6T的時代，除了GPU，最稀缺的可能是這顆晶片。

當所有人都在談論輝達GPU的算力時，很少有人注意到，限制AI叢集規模的往往不是計算晶片本身，而是光互聯。

如果把AI資料中心比作人體，光模組就是神經末梢。而在光模組這個精密的系統中，DSP晶片和高端光電材料，正在上演一場關於“速度”與“成本”的極限博弈。

一、 DSP晶片：被低估的“隱形巨頭”

在很多人的認知裡，光模組裡最貴的是雷射器。但在800G和即將爆發的1.6T時代，DSP（數字訊號處理器）才是那個真正的技術“天花板”。

它不僅僅是簡單的訊號處理，更像是一個即時糾錯的超級大腦：

對抗物理極限：在高速傳輸中，訊號會因為色散、衰減而變形，DSP負責把這些扭曲的訊號拉回正軌（訊號均衡）。

給資料上保險：前向糾錯（FEC）技術，讓訊號在長距離傳輸中即使丟失部分資料也能自我修復。

極速運算：在1.6T場景下，DSP需要在微秒級時間內處理海量資料，這對晶片架構的算力要求呈指數級上升。

為什麼說它卡脖子？

在BOM（物料清單）成本結構中，DSP雖然佔比約15%-20%，略低於雷射器的30%-35%，但其技術壁壘和替代難度是最高的。目前高端市場基本被Marvell、博通等海外巨頭壟斷，是國內廠商亟待攻克的最後堡壘。

二、 材料革命：矽光與鈮酸鋰的雙軌競速

為了配合1.6T甚至3.2T的速率，傳統的磷化銦（InP）材料體系正在觸及天花板。兩條新的材料路線正在重塑供應鏈：

1. 矽光：用造CPU的方法造光晶片

矽光技術的核心邏輯在於“換道超車”。

傳統路徑：依賴昂貴的III-V族化合物半導體（InP）。

矽光路徑：利用成熟的CMOS工藝（也就是造電腦CPU的工藝）來製造光晶片。

結果：大幅降低成本和功耗，且極易大規模擴產。

目前，全球矽光材料仍由康寧、住友電工主導，但國內石英股份、菲利華等石英耗材龍頭已深度佈局。

2. 薄膜鈮酸鋰（TFLN）：高速傳輸的“終極答案”

如果說矽光是為了降本，那薄膜鈮酸鋰就是為了極致性能。

它是公認的下一代調製器材料，尤其適合1.6T/3.2T的超高速場景。

全球戰局掃描：

海外：Lumentum已實現量產，英特爾正研發1.6T光引擎，Ayar Labs將其用於CPO（共封裝光學）前沿探索。

國內：光庫科技是全球少數能量產該晶片的企業；鈮奧光電（中科院背景）和仕佳光子緊隨其後；華為海思已在自研模組中率先應用。

三、 雷射器：成本的大頭，替代的焦點

儘管技術門檻不如DSP，但雷射器晶片佔據了光模組30%-35%的成本，是最大的單一物料。

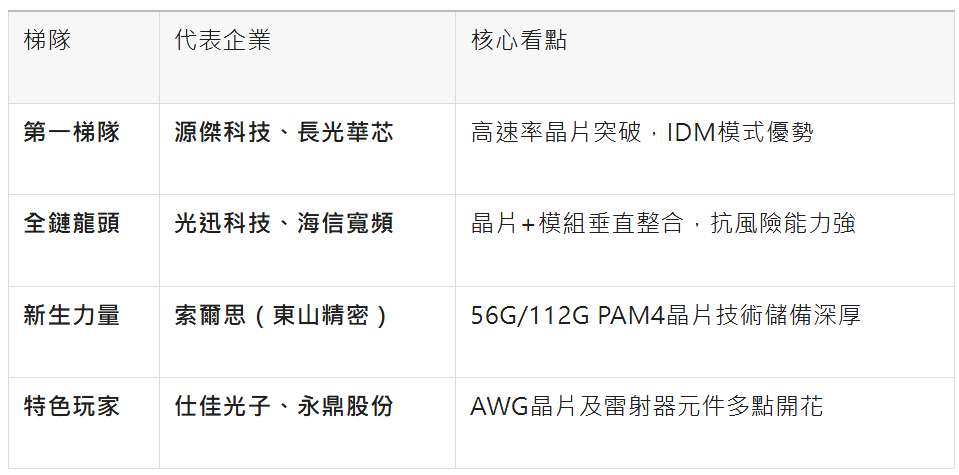

在800G/1.6T所需的高速EML雷射器領域，日本（住友、三菱）和美國（博通）依然強勢。但國產替代的浪潮已經不可阻擋：

四、 寫在最後：算力戰爭的微觀視角

AI大模型的競爭，表面上是演算法的比拚，實則是算力的堆砌，而底層則是光電轉換效率的競爭。

DSP決定了我們能處理多快的資料；

矽光/TFLN決定了我們能用多低的成本建多大的網；

雷射器決定了我們的產能底線。

對於投資者和產業觀察者而言，關注光模組，不能只看組裝廠，更要穿透到這些高價值、高技術壁壘的上游核心環節。因為在這一輪算力革命中，上游的“賣水人”，往往比下游的“淘金者”更先喝到水。 (吐故納新溫故知新)
