TGV玻璃基板導熱突圍：六大工程路徑全解析
引言
2026年，輝達B200 GPU的熱設計功耗（TDP）已突破700瓦，相當於7台家用電吹風全力運轉。這顆晶片的封裝面積不到一張信用卡大，卻需要在極小的空間內將如此大量的熱能高效散走。對於採用矽中介層（Silicon Interposer）的傳統CoWoS封裝，這個問題雖然棘手，但好歹矽的熱導率還有149 W/m·K，有基本的導熱能力可以依靠。
然而，當封裝材料切換為玻璃基板，熱管理挑戰被驟然放大到一個全新量級——
這意味著，如果簡單地將矽中介層取代為玻璃基板而不做任何熱管理設計，晶片的熱量將幾乎被玻璃"鎖死"在內部，結溫在幾秒內就會超過安全閾值，觸發保護性降頻（Thermal Throttling）乃至永久損毀。
但這不是玻璃基板技術的終點，而是熱設計工程師的起點。
核心命題：玻璃導熱差是物理事實，但不是技術死局。工程界已發展出六條系統性的導熱突圍路徑，每條路徑都有明確的物理機理、工藝實現方法和量化的性能收益。本文將逐一拆解。
熱力學基礎
玻璃的"熱壁"本質：從材料物理到封裝挑戰
一、熱導率的材料物理根源
熱量在固體中的傳遞依賴兩種載體：聲子（Phonon）和電子（Electron）。金屬（如銅、鋁）的高熱導率主要來自自由電子的貢獻；而玻璃是非晶態材料，既沒有自由電子，其無規則網狀結構也嚴重散射聲子——聲子的平均自由程在玻璃中僅為約1nm（銅中為40nm）。這從根本上決定了玻璃的熱導率極低且難以提升。
關鍵數字：聲子平均自由程（MFP）決定熱導率上限。銅：~40nm；矽：~300nm；玻璃：~1nm。MFP差300倍，熱導率差300倍——物理規律不可違背，但工程可以繞開。
二、CTE失配：熱管理設計的第二個挑戰
玻璃基板面臨的不只是導熱差的問題，還有銅-玻璃熱膨脹係數（CTE）嚴重失配帶來的熱應力可靠性問題：
當TGV銅柱（CTE≈17 ppm/K）被嵌入玻璃基板（CTE≈3-5 ppm/K）中，每經歷一次熱循環（如-55°C至+125°C，溫差180°C），銅柱與玻璃介面處會產生約2%的應變差，在介面處形成剪下應力。長期熱循環累積下，這種應力會導致：
- 銅柱從玻璃介面處拔出（Pullout Failure）
- 玻璃在TGV孔口處產生微裂紋（Microcrack）
- 銅柱與玻璃間絕緣層（擴散阻擋層）破裂，引發銅擴散和漏電
三、熱流路徑被"玻璃牆"阻斷的工程本質
在傳統矽中介層封裝中，晶片產生的熱量可以通過以下路徑傳導：晶片→底填膠→矽中介層→封裝基板→PCB→散熱器。其中，矽中介層（熱導率149 W/m·K）是導熱路徑中的"高速公路"。
換成玻璃基板後，這條高速公路變成了"爛泥路"（熱導率僅1 W/m·K），熱量在晶片底部積聚，形成嚴重熱點（Hot Spot）。晶片最高溫度與環境溫度之差（結溫差ΔTj）可能比矽基方案高出數倍，直接威脅晶片壽命和性能穩定性。
工程結論：解決玻璃基板的熱管理問題，不能靠材料本身，只能靠結構化工程設計——在玻璃"低熱導"的本底上，嵌入高導熱的金屬骨架和冷卻結構，重新建構高效的熱流路徑。以下六大路徑，正是這一工程思路的具體實現。

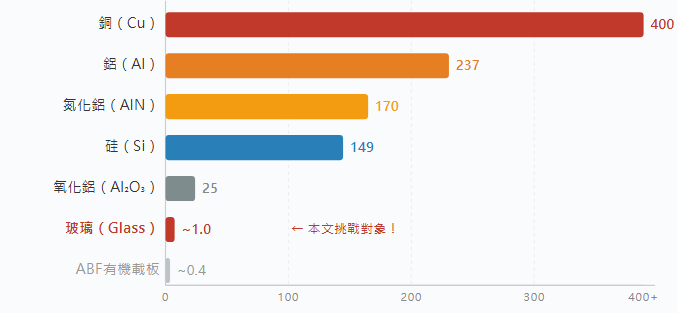

▌ 圖1：封裝材料熱導率對比（W/m·K）
路徑一
銅填充TGV熱通孔陣列——重構垂直導熱幹線
工程原理
最直接的思路：既然玻璃導熱差，就在玻璃裡密集排布銅柱。銅的熱導率高達400 W/m·K，通過大量銅填充TGV構成的密集陣列，在宏觀層面可以顯著提升玻璃基板的等效垂直熱導率，為晶片熱量提供從正面穿透基板到達背面散熱結構的"導熱高速公路"。
等效熱導率的理論估算（混合導熱模型）：
k_eff = k_Cu × φ_Cu + k_glass × (1 - φ_Cu)
其中：φ_Cu = TGV銅柱截面積佔比
當 φ_Cu = 10%：k_eff ≈ 400×0.1 + 1×0.9 = 40.9 W/m·K（≈41倍提升）
當 φ_Cu = 5%：k_eff ≈ 400×0.05 + 1×0.95 = 20.9 W/m·K（≈21倍提升）
實驗驗證結果與模型基本吻合：研究表明，通過在玻璃基板中引入銅填充TGV陣列，垂直方向的等效熱導率可提升最高20倍，晶片結溫顯著下降。
關鍵設計參數
① TGV間距（Pitch）最佳化

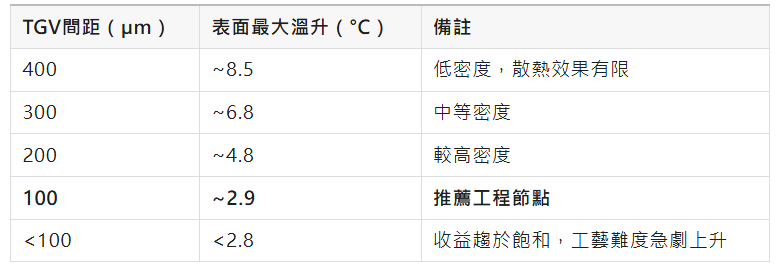

TGV間距是熱通孔陣列設計中最關鍵的單一變數。研究資料如下：
工程結論：TGV間距在100μm時為性價比最優節點。進一步縮小間距（<100μm）帶來的額外溫降收益<0.1°C，但工藝難度和成本大幅增加，通常不推薦。
② "熱-電復用"設計策略
先進的設計理念是讓TGV同時承擔電氣互連和熱通孔兩種功能。在晶片熱圖（Thermal Map）中熱流密度最高的區域（通常是計算核心、儲存介面區），優先加密TGV排布；在熱流密度較低的外圍區域，適當稀疏。這種非均勻拓撲設計可在不增加總TGV數量的前提下，將熱點溫度再降低10-20%。
③ 可靠性管控——熱應力裂紋預防
銅（CTE=17 ppm/K）與玻璃（CTE=3-5 ppm/K）的CTE嚴重失配是導致熱循環失效的根本原因。工程對策包括：
- 採用退火工藝（Annealing）釋放銅柱沉積後的殘餘應力
- 在孔壁沉積薄層聚合物應力緩衝層（如苯並環丁烯 BCB，厚度1-3μm），吸收部分介面應力
- 控制銅柱高度均勻性（跨面板不均勻性<±5%），避免局部應力集中
- 最佳化銅電鍍參數，降低銅柱內部殘餘應力（採用PPR電流，減少孿晶缺陷）
路徑二
嵌入式銅熱擴散器——消滅局部熱點的核心武器
工程原理
銅填充TGV解決的是垂直方向的導熱問題，但AI晶片的熱圖（Thermal Map）通常呈現高度不均勻的特徵——計算核心區熱流密度極高（>100 W/cm²），而外圍I/O區熱流密度低（<10 W/cm²）。這種局部熱點（Hot Spot）是封裝可靠性的最大威脅。
嵌入式銅熱擴散器（Embedded Copper Heat Spreader）的原理是：在玻璃基板內部或背面嵌入一塊大面積銅板（或銅合金板），利用銅的超高熱導率（400 W/m·K）將局部熱點的熱量迅速橫向擴散（Lateral Spreading），均勻化熱流分佈，再通過TGV熱通孔向下傳遞。
工程實現與實測資料
來自IEEE ECTC的研究報告了一種玻璃面板嵌入封裝（Glass Panel Embedded，GPE）方案的實測結果：
關鍵工程細節
① 介面鍵合與應力緩衝
銅熱擴散器與晶片/玻璃基板的鍵合介面是決定散熱效果的關鍵。理想方案是銅擴散器與晶片面之間實現直接金屬鍵合（Direct Metal Bonding），熱介面電阻接近零（<0.001 cm²·K/W）。
但直接鍵合面臨CTE失配的應力問題。工程解決方案是在銅擴散器與晶片之間加入薄層彈性體應力緩衝層（如低模量釺料、聚合物導熱膠），在保持低熱阻的同時吸收熱循環應力。關鍵指標：熱阻<0.01 cm²·K/W，彈性模量<5 GPa。
② 銅擴散器尺寸最佳化
銅擴散器的尺寸與晶片熱圖應匹配：擴散器面積至少為熱點面積的4-9倍，才能充分發揮橫向擴熱作用。擴散器厚度通常在100-500μm之間，厚度越大橫向擴熱能力越強，但也增加封裝整體高度和重量。
③ 與TGV熱通孔的協同
最佳化的方案是銅熱擴散器與TGV熱通孔協同工作：擴散器負責橫向均溫，TGV負責將均溫後的熱量垂直匯出，形成"橫向擴散+垂直傳導"的L形熱流路徑，可將熱點溫度降低30-50°C（與無任何熱管理方案相比）。
路徑三
氣相腔（Vapor Chamber）整合——相變散熱的終極方案
工程原理：相變傳熱的物理奇蹟
氣相腔（Vapor Chamber，VC）是一種利用液體蒸發-冷凝相變循環傳遞熱量的平面熱管技術。其傳熱機理分為四步：
由於相變傳熱利用的是液體的汽化潛熱，能量傳輸密度極高，氣相腔的等效熱導率可高達10,000-50,000 W/m·K——遠超任何固體金屬。

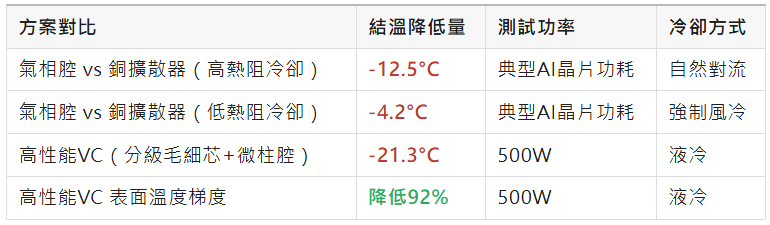

實測性能資料
整合難點與工程解決方案
① 密封與工質充注
氣相腔內部需保持約1-10 mbar的負壓（低於大氣壓），使工質在低溫下即可蒸發。密封工藝是最大挑戰：腔體密封失效會導致工質洩漏、散熱性能驟降。玻璃的化學惰性使其成為優秀的氣相腔壁材料，但與銅毛細芯的焊封需要特殊工藝（玻璃-金屬銲接）。
② 毛細芯設計
毛細芯（Wick）是氣相腔性能的核心。常見類型與特點：
- 燒結銅粉毛細芯：毛細力強，適合各方向工作，孔隙率約40-60%
- 微溝槽毛細芯：液體流阻低，傳熱快，但對方向敏感
- 分級毛細芯（Graded Wick）：蒸發區採用細孔隙（高毛細力），液流通道採用粗孔隙（低流阻），是最新研究方向，可使傳熱極限提升30%以上
③ 與玻璃基板的異質整合工藝
將氣相腔整合到玻璃基板封裝中，目前主要有兩種路線：
- 外接疊加式：氣相腔作為獨立散熱器安裝在封裝體背面，通過高導熱熱介面材料（TIM）與封裝底部耦合，工藝成熟度高，是當前主流
- 基板內嵌式：將氣相腔腔體直接整合於玻璃基板內部，高度整合但工藝複雜度極高，目前仍在研究階段，預計2028-2030年進入工程化

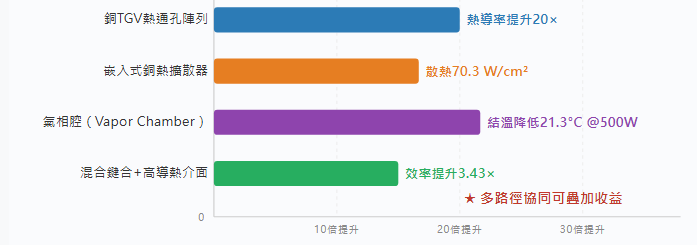

▌ 圖2：各導熱工程路徑性能對比（以無散熱設計為基準）
路徑四
TGV拓撲最佳化與模擬驅動設計——設計層面的系統工程
工程理念：從"經驗佈局"到"模擬最佳化"
前三條路徑提供了熱管理的物理手段，路徑四則從設計方法論層面切入：通過多物理場模擬（熱-力-電耦合），在設計階段預測熱點分佈，最佳化TGV和熱管理結構的空間佈局，以最少的資源達到最優的散熱效果。
多物理場協同模擬的必要性
TGV玻璃基板封裝的設計面臨三場物理量的相互耦合：
- 熱場（Thermal Field）：晶片功耗分佈決定熱圖，熱圖決定TGV佈局
- 應力場（Stress Field）：熱膨脹產生的應力決定TGV可靠性，也影響熱導路徑的穩定性
- 電場（Electrical Field）：TGV密度和佈局直接影響訊號完整性和阻抗匹配
三者相互制約：增加TGV密度有利於散熱，但可能影響訊號完整性（增加串擾）；增大銅擴散器面積有利於橫向擴熱，但增加應力；加密TGV間距可降低熱阻，但增加可靠性風險。只有通過多物理場聯合模擬，才能找到真正的全域最優設計點。

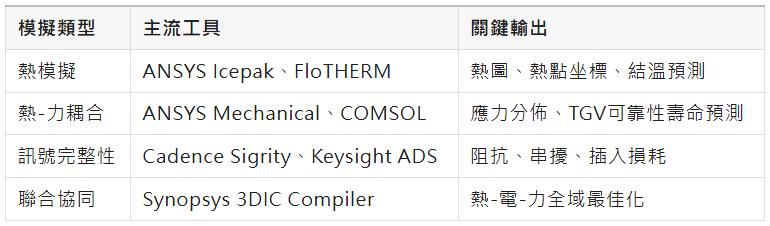

主流模擬工具鏈
非均勻TGV拓撲設計：按熱圖"精準施藥"
傳統均勻TGV陣列（全面板固定間距）是一種"廣撒網"的保守策略。基於熱圖的非均勻拓撲設計允許：
- 熱流密度>50 W/cm²區域：TGV間距≤100μm，優先滿足導熱需求
- 熱流密度10-50 W/cm²區域：TGV間距200-300μm，均衡散熱與成本
- 熱流密度<10 W/cm²區域：TGV間距≥400μm，以電氣互連需求為主
模擬結果顯示，與均勻陣列相比，非均勻拓撲設計在TGV總數量不變的情況下，可將熱點峰值溫度額外降低10-20°C，相當於免費獲得一個額外散熱路徑的收益。
路徑五
混合鍵合與高導熱介面材料——消滅"熱頸"的精細手術
熱介面電阻：被忽視的散熱瓶頸
在討論基板導熱時，工程師容易忽略一個關鍵環節：晶片與基板之間的熱介面熱阻（Thermal Interface Resistance）。即使TGV熱通孔設計得再完美，如果晶片與基板之間的結合介面熱阻過高，熱量根本無法有效進入導熱體系。
熱介面熱阻的來源有三層：
- 接觸熱阻：兩個固體表面粗糙度導致實際接觸面積僅為名義面積的1-10%，空氣填充其餘空隙（空氣熱導率僅0.026 W/m·K）
- 材料本身熱阻：焊料、底填膠（Underfill）、熱介面材料（TIM）的本征熱阻
- 介面缺陷熱阻：空洞（Void）、剝離（Delamination）等缺陷額外增加的熱阻
混合鍵合（Hybrid Bonding）：熱介面革命
混合鍵合（Cu-Cu Direct Bonding）技術通過銅-銅金屬直接鍵合，在原子等級連接晶片與基板，實現：
- 鍵合介面熱阻：接近零（~0.001 cm²·K/W，比焊料低兩個數量級）
- 電氣互連節距（Pitch）：可達<1μm（vs 傳統微凸塊30-50μm）
- 散熱效率：相比傳統表貼（SMT）鍵合方案，混合鍵合系統散熱效率提升3.43倍（混合鍵合+TGV協同測試資料）
高導熱底填膠（Underfill）的材料選型

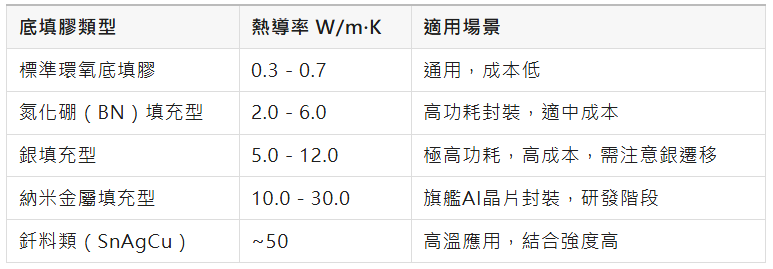

對於不適用混合鍵合的場景，底填膠是填充晶片與基板間隙、消除空氣熱阻的關鍵材料：
選型建議：對於TDP>200W的AI晶片封裝，推薦優先採用氮化硼填充底填膠（熱導率3-6 W/m·K，成本適中，工藝成熟）；TDP>500W時考慮銀填充或混合鍵合方案；極限性能場景則需要混合鍵合+高導熱TIM的組合。
路徑六
系統級液冷與背面直接冷卻——熱管理的終極工程
為什麼需要液冷？

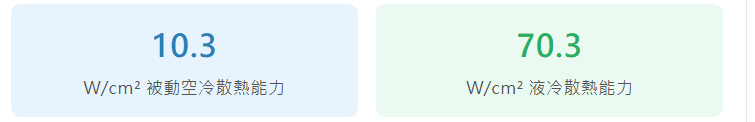

當AI晶片TDP超過300W，空氣對流散熱（無論是自然對流還是強制風冷）均已無法滿足需求。液體的比熱容（水：4,182 J/kg·K）是空氣（1,005 J/kg·K）的4倍，導熱係數（水：0.6 W/m·K）是空氣（0.026 W/m·K）的23倍，且液冷允許更高的流速和熱流密度承載能力。
針對TGV玻璃基板的液冷整合方案
方案一：背面直接液冷（Backside Direct Liquid Cooling）
在玻璃基板背面（遠離晶片面）刻蝕或加工微流道網路，冷卻液（通常為去離子水或乙二醇水溶液）直接流經晶片熱源的正背方。
玻璃材料的優勢在此處充分體現：
- 玻璃的化學惰性使其耐受去離子水、乙醇等冷卻液的長期接觸，不腐蝕、不污染冷卻液
- 玻璃的高精度可加工性（雷射+HF蝕刻）可製作寬度低至50μm、深寬比>10:1的高精度微流道
- 玻璃的高溫穩定性（使用溫度>600°C）遠超有機載板，相容高溫冷卻液工況
方案二：基板內嵌微流道（Embedded Microfluidic Channel）
更激進的方案是將微流道直接整合於玻璃基板內部，使冷卻液在晶片下方約0.5-1mm處流動，熱流路徑極短，熱阻極低。
製造工藝路線：
方案三：TGV熱通孔+液冷模組的協同
對於現有封裝方案的漸進式升級，可將TGV熱通孔與安裝在封裝背面的液冷冷板（Cold Plate）結合：TGV快速將晶片熱量垂直匯出基板背面，液冷冷板接管後續傳熱，充分發揮各自優勢。
系統級設計注意事項
- 流量分配：多晶片封裝（如AI die + HBM × 8）的液冷流道需做流量均衡設計，避免局部過熱
- 洩漏防護：液冷介面的密封可靠性需滿足20年使用壽命要求（資料中心場景），通常需要雙重密封設計
- 水質管控：去離子水（電阻率>1 MΩ·cm）是標準冷卻液，需定期更換或循環過濾，防止腐蝕性離子積累
- 防冷凝設計：液冷溫度低於露點時，需防止封裝表面冷凝水引發的短路風險
綜合策略
多路徑協同與工程選型決策框架

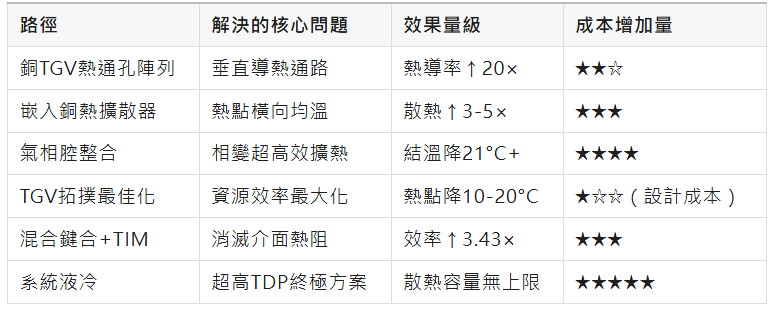

六大路徑的定位與邊界
六條路徑並非互斥關係，而是分層協同的關係。實際工程方案通常是多條路徑的組合：
基於TDP的工程選型決策樹

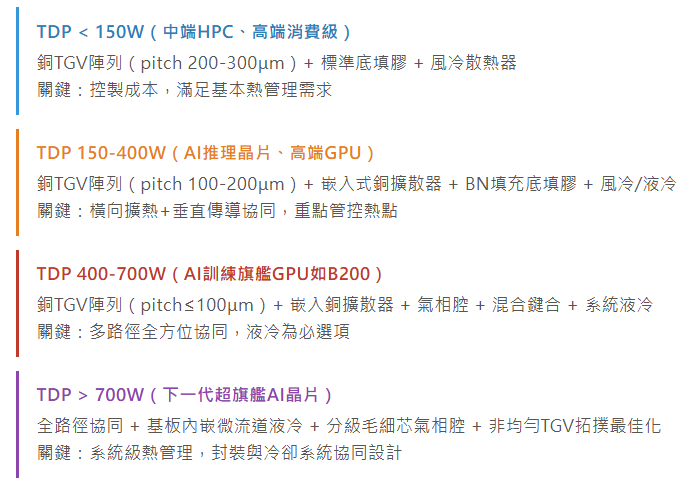

按晶片TDP分級推薦組合方案：
可靠性：熱管理設計的終極驗證標準
無論採用何種熱管理方案，最終必須通過以下可靠性測試驗證：
- 溫度循環測試（TCT）：-55°C至+125°C，1000次循環（JEDEC標準），檢驗TGV銅柱的熱疲勞可靠性
- 高溫高濕測試（HAST）：130°C/85%RH，96小時，檢驗銅擴散阻擋層的完整性
- 高溫儲存測試（HTS）：150°C，1000小時，檢驗銅-玻璃介面的長期穩定性
- 功率循環測試（Power Cycling）：模擬實際工作中的間歇性開關熱衝擊，驗證封裝級熱疲勞壽命
結語
玻璃導熱差是不可改變的物理現實，但工程的本質就是在約束中尋找系統最優解。
從銅填充TGV陣列重構導熱幹線，到氣相腔利用相變潛熱實現等效10,000 W/m·K的超導熱，再到混合鍵合消滅介面熱阻、系統液冷突破功耗上限——六條路徑構成了一套完整的、可量化的TGV玻璃基板熱管理工程體系。
這不是"能不能做"的問題，而是"如何在成本、可靠性和性能之間取得最優平衡"的工程選擇題。
掌握TGV熱設計能力，就是掌握下一代AI封裝的核心競爭壁壘。2026年，量產窗口已經打開。 (芯板工坊)
