什麼？手機記憶體要騎到處理器頭上了？

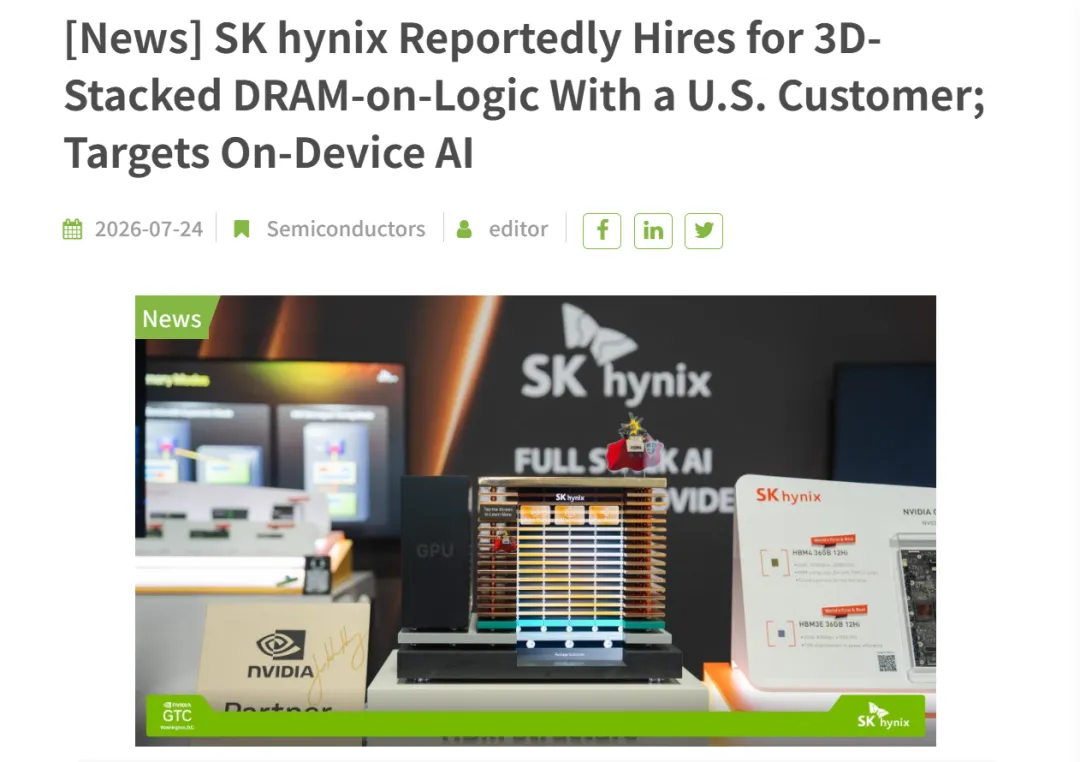

近日，海力士在美國掛出了兩個新崗位，希望通過研究“3D堆疊記憶體”設計，從封裝層面解決端側AI的性能瓶頸。官方明確指出，必須是能夠與美國客戶緊密合作的優秀人才，考慮到招聘位置和過往合作歷史，這家客戶很可能是蘋果。
看到這個資訊，我想大部分人都是一頭霧水，這記憶體設計和端側AI有啥聯絡啊？
是這樣的，你別看這兩年手機裡的算力漲得飛快，發佈會上的數字一個比一個嚇人，但真到本地跑各種大模型應用時，卻經常幹著幹著開始發熱、降速，最後逼得廠商還是只能把任務丟給雲端，實際在端側跑的AI功能還不到十分之一。
但這肯定不行，總不能說大夥吹了三四年的NPU，到最後可能手機淘汰了都沒用過幾次。所以廠商們就去查問題在那，蘋果這邊得出來的結論是，大模型開始連續生成後，速度往往卡在記憶體讀取上，晶片算得再快，資料送不過來也只能幹等，這就是廠商們開始研究3D堆疊記憶體的原因。
疊得越多，速度越快？
在瞭解3D堆疊記憶體之前，我們得先瞭解一下現在的手機是怎麼做的。

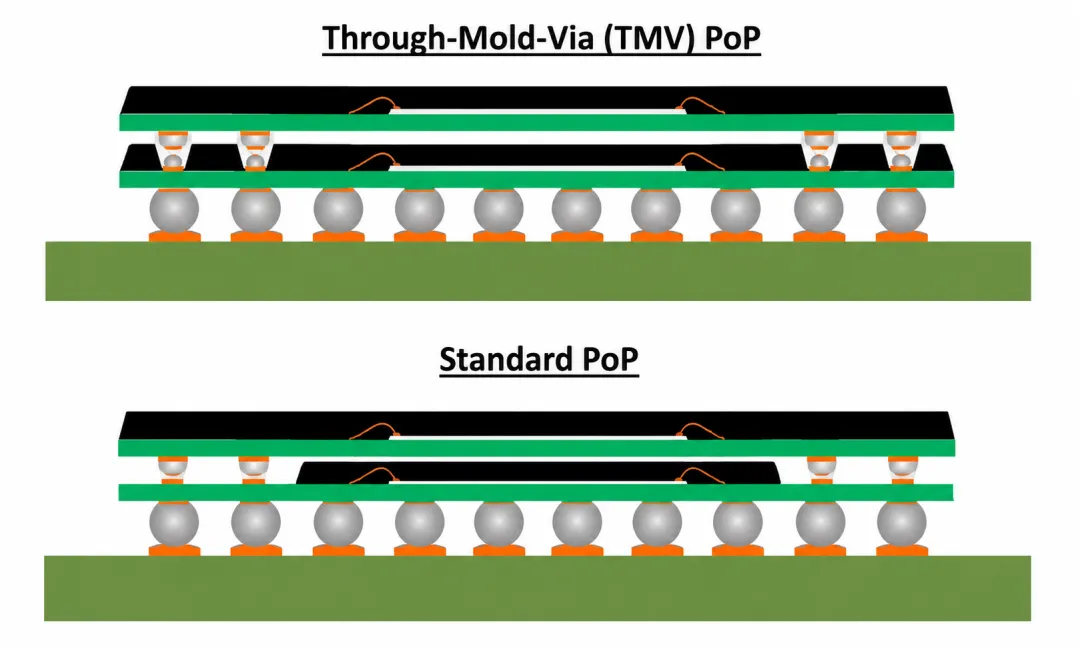

目前市面上的主流旗艦手機，基本用的都是LPDDR5X規格的記憶體，而這種記憶體的常見做法是PoP疊層封裝：下面是手機處理器封裝，上面再放一顆記憶體封裝。
就像上圖這樣，傳統的PoP疊層封裝，兩者看似已經疊在一起，但是中間仍隔著基板、焊點和高速介面，本質上還是兩個獨立封裝。記憶體只能通過數量有限的線路向處理器送資料，想增加頻寬，主要靠提高每條通道的速度。
而海力士這次要做的3D堆疊DRAM，思路就很直接：把記憶體外面的部分封裝拆掉，讓記憶體裸片直接壓在處理器上，再在兩塊晶片之間做出大量垂直資料通道。
至於具體怎麼做，海力士還沒公開。

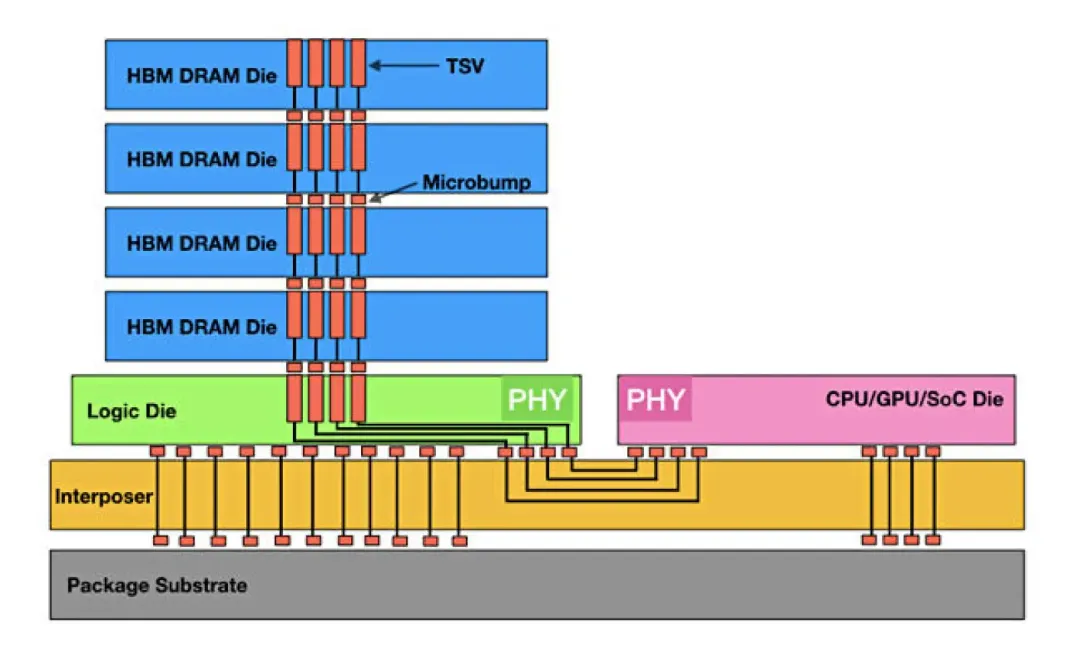

不過參考輝達的HBM和AMD的3D V-Cache，我認為大致逃不過這幾步：把晶片磨薄，在內部做出上下貫通的通道，再通過銅對銅連接直接把兩層晶片接在一起。
按照AMD官方的說法，這種連接方式的密度可以達到傳統平面封裝的200倍以上，做到有效增加I/O數量，也就是讓處理器同時讀寫更多資料，順帶降低等待時間、傳輸功耗和佔用空間。
即便單條通道的頻寬是固定的，只要通過3D堆疊把通道數量從幾十、幾百根擴到上千甚至更多，記憶體讀寫速度自然有望迎來數十倍，甚至成百倍的提升。

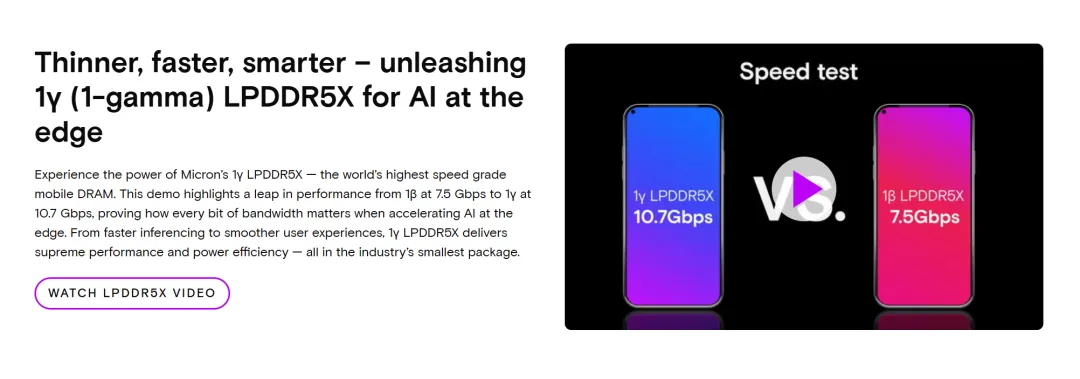

這裡依然是以普通LPDDR記憶體為例，正如上文所述，它們的升級主要靠提高每條通道的速度，比如美光把LPDDR5X速率從7.5Gbps提高到10.7Gbps後，總的讀寫頻寬已經來到了85.6GB/s，較目前iPhone 17 Pro的76.8GB/s確實有提升。
作為對比，已量產的HBM4的頻寬達到了2.8-3.3TB/s。
至於更接近海力士這次“把記憶體直接放處理器上”的，是d-Matrix驗證中的3DIMC，它利用整片晶片表面建立垂直通道，廠商宣稱單堆疊可達到20TB/s，傳輸能耗約0.3—0.4pJ/bit。
不過20TB/s是資料中心晶片的資料，手機肯定照搬不了。況且海力士現在連人都還沒招齊，具體能做到什麼程度，誰也說不清楚。
但從各家透露的資料來看，我確實還挺期待的。
沒有想像中那麼好
有趣的是，當手機還在想著怎麼疊的時候，電腦這邊早就開始嘗試了。

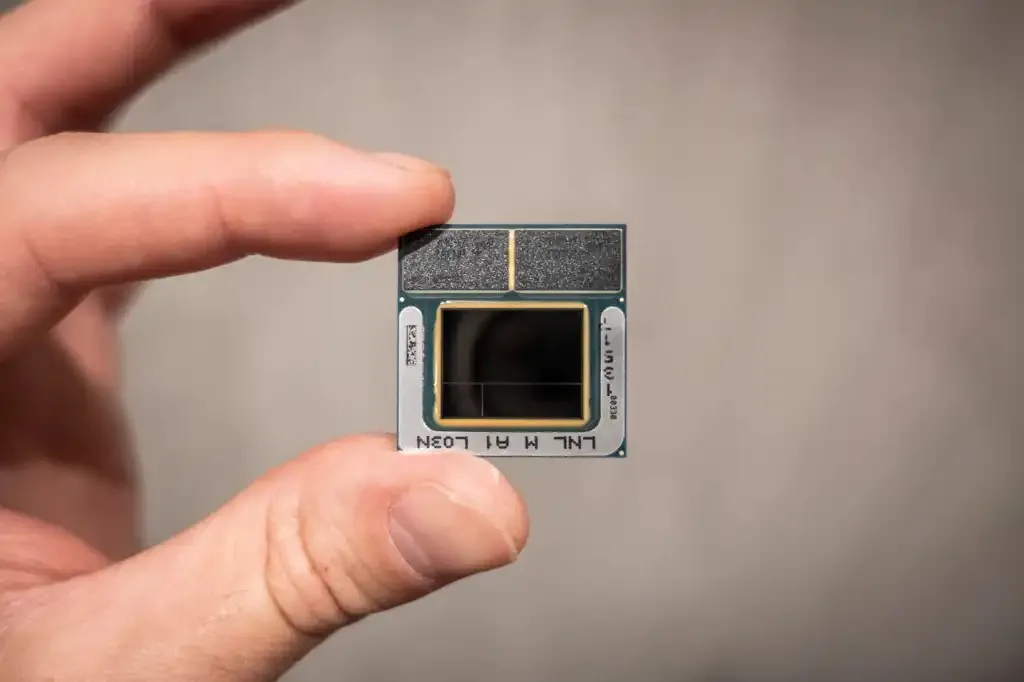

前兩年，英特爾在酷睿Ultra 200V系列上就做過一次相當激進的嘗試，他們直接把LPDDR5X記憶體塞進處理器封裝裡，雖然還沒到把記憶體疊在處理器核心上的地步，但是通道距離已經比傳統筆記本短了不知道多少。
這套方案的好處很好理解，記憶體速度更快、延遲更短，資料來回跑的距離短了，耗電自然也能壓下來，最高能降低40%的整體功耗。主機板上不用再給記憶體單獨留位置，電腦內部可以做得更緊湊，空出來的地方還能塞電池和散熱。
重點是，那批輕薄本的續航和核顯表現都很不錯，這種設計和輕薄本確實相當合拍，畢竟它們本來就不指望使用者自己換記憶體，能省空間、降功耗，怎麼看都挺香。
問題是廠商這邊不滿意了。
要知道，Ultra 200V系列基本只有16GB和32GB兩種選擇，電腦一出廠，記憶體容量就徹底定死。廠商想做24GB版本難，想沖64GB也不方便，不管其中那一邊出問題，維修成本都低不了。
當然，這套封裝本身也不便宜。原本大部分人對輕薄本的價格預期就在4000-5000元左右，Ultra 200V系列直接把這個起步線拉到8500左右，雖說基本上都是中高端產品，但也不是普通消費者能消費得起的。

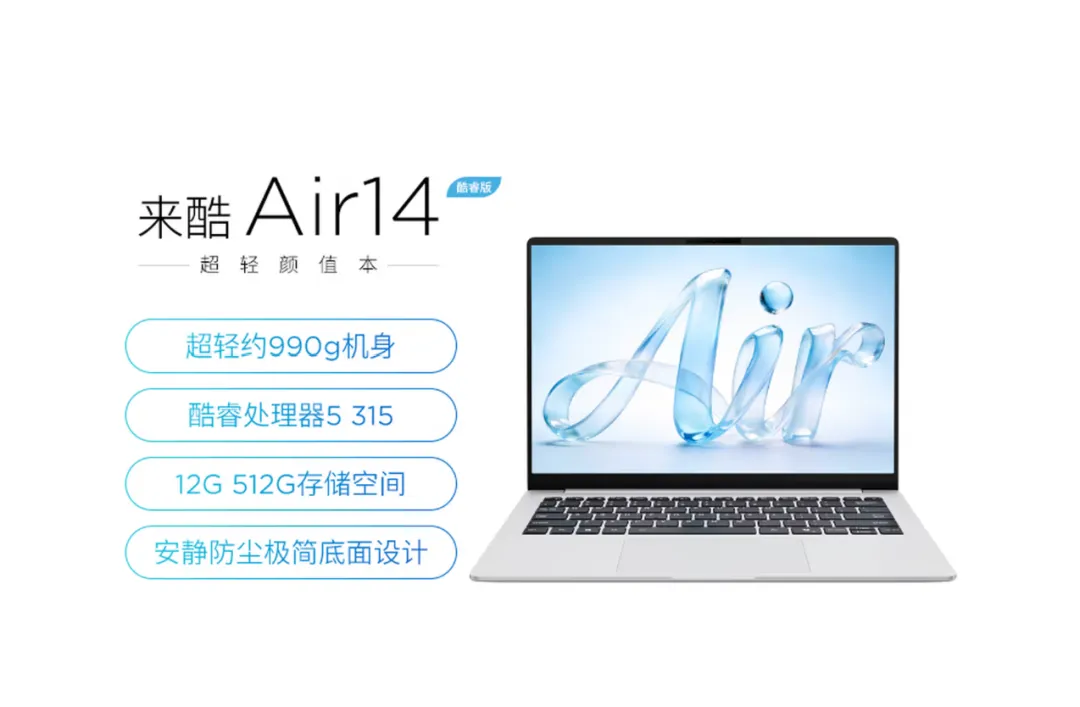

到了酷睿300系列，英特爾乾脆又把記憶體放回了處理器外面，廠商可以自由選擇容量。下至12GB單通道，上至64GB大滿貫，應有盡有，供應鏈和維修都輕鬆不少。
我手上的小新Pro 16 GT用的就是酷睿Ultra5 338H，配的是32GB LPDDR5X記憶體。
照理說，沒有了一體化封裝，那記憶體性能必然會下降，本地AI性能多少會受到些影響。可我實際用下來，反而覺得Ultra 300系列的實際體驗比200V時代更好。
原因也不難猜，畢竟Ultra 300系列的核顯進步太明顯了。
酷睿Ultra5 338H內建的Arc B370規模更大，性能也更出色。現在不少本地大模型、圖片生成和語音工具，本來就會呼叫核顯幹活，那怕記憶體速度上的優勢少了一些，核顯性能卻直接補了回來，跑模型、處理圖片和做一些本地AI任務體驗反而更好。
從各種意義上來說，英特爾的經歷都可以成為手機廠商的前車之鑑。

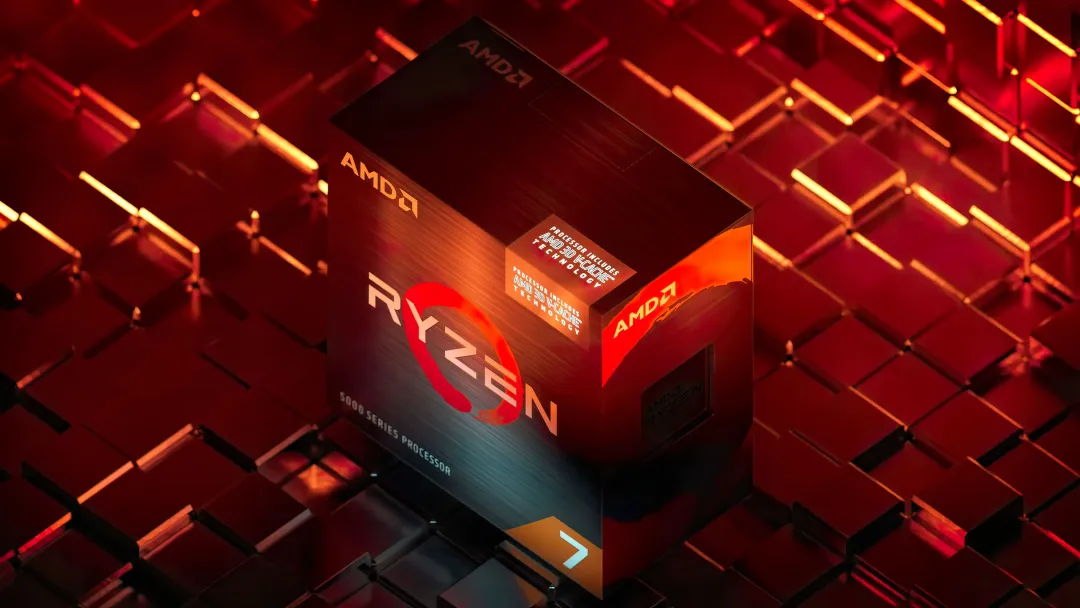

再看AMD這邊，他們發佈的X3D處理器會把額外的L3快取記憶體垂直疊在CPU核心上方，一塊就能多出64MB快取。這樣遊戲常用的資料可以留在處理器附近，顯著降低反覆讀取記憶體的次數。
不得不說，這招確實牛逼，應付吃快取、吃延遲的網遊，幀數和穩定性提升都很明顯，這些年AMD靠著X3D硬是把不少遊戲玩家吃得死死的。
可晶片往上疊，這積熱就成了大問題。

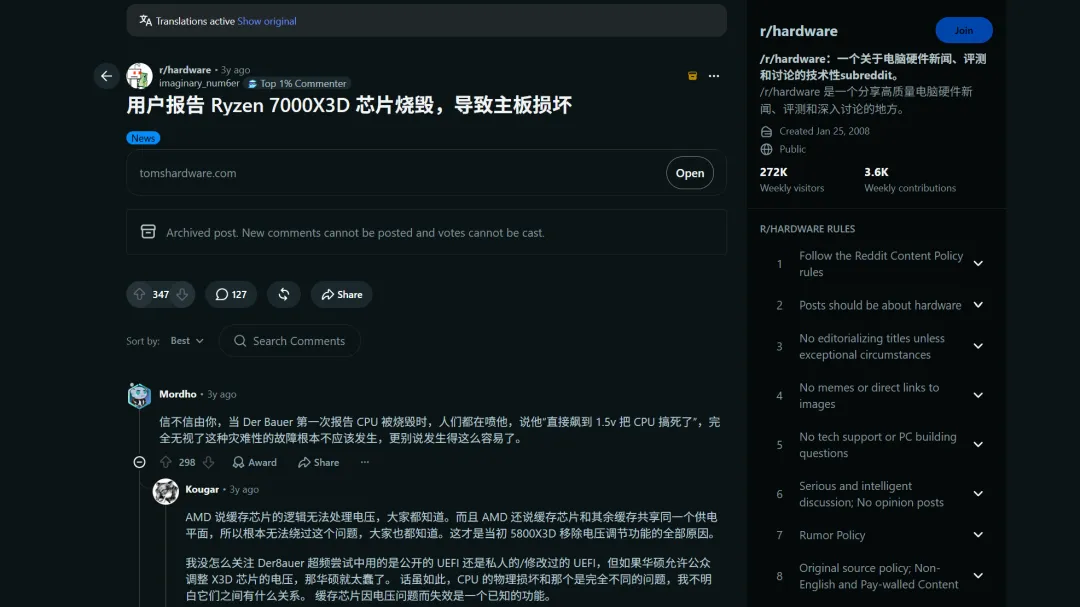

近些年，國內外有不少玩家遭遇了X3D處理器異常高溫的情況，其中部分故障直接導致了整機硬體的損壞，覆蓋範圍從銳龍5000X3D到最新的銳龍9000X3D，而AMD這邊，除了和主機板商把SoC電壓限制在1.3V以內，基本沒有給出解決方案。
要知道，電腦可是有主動散熱的，放在沒有主動散熱的手機上只會更糟。
堆疊才是晶片的未來？
在小雷看來，把晶片疊起來，大機率會成為以後的常態。
畢竟在摩爾定律逼近瓶頸的當下，晶片越來越難單純依靠縮小尺寸獲得提升，把不同部分拆開製造，再根據需求重新組合，已經是Intel和AMD驗證過的路線，而海力士不過是沿著這個思路繼續推進而已。
其實華為今年提出的韜定律也是一種類似的思路，即通過最佳化電晶體等設計，突破傳統平面佈局的物理邊界，提高系統級平行度和效率，降低端到端響應延遲。
當然了，這種技術短期內肯定輪不到中低端手機。
成本高、封裝麻煩、散熱還不好解決，旗艦機為了端側Agent和本地大模型，或許願意拿它當新賣點。到了兩三千元的手機上，廠商恐怕還是更願意把錢花在電池、螢幕和影像上。
至於這玩意能不能解決端側AI的問題，我覺得還是可以謹慎期待一下的。
畢竟海力士這次招人，說明有的廠商已經開始從硬體底層下手了。與此同時，諸如智譜、階躍星辰、面壁智能也都有在做端側大模型最佳化，至於幾家頭部廠商的Agent應用——Xiaomi miclaw和小布Next都已經在測試中了，端側Agent距離“能用”其實已經不遠了。 (雷科技)
