🔷從See-Through Imaging到Contour-Based EPE，突破先進3D器件深層量測瓶頸
🔷融合SEM Simulation與AI演算法，加速先進製程Time to Yield
隨著GAA、3D DRAM、3D NAND以及High-NA EUV不斷向前推進，先進製程正在進入一個前所未有的複雜時代。
小編在看完Applied Materials這份最新報告後發現，真正決定先進晶片能否快速量產的，已經不只是工藝能不能做出來，而是能否更快發現缺陷、定位良率根因，並完成工藝閉環。
而eBeam正在成為解決這一問題的關鍵技術——從See-Through Imaging、Contour-Based EPE，到SEM Simulation與AI演算法，再到Inline Metrology，Applied Materials正在把eBeam從傳統量檢測工具，升級為加速先進製程Time to Yield的核心引擎。
一、這份材料真正想說明什麼？
隨著先進製程進入 Ångström Era（埃米時代）以及器件全面走向3D化，傳統單工序量測已經越來越難直接關聯最終良率，Applied Materials希望通過先進 eBeam 技術 + 更緊湊的協同工作流，把量測從“發現問題”升級為“快速定位良率根因並反饋工藝”，從而顯著縮短 Time to Yield。
二、晶片越來越複雜，真正的瓶頸正在從“能不能製造”轉向“多快把良率做起來”
過去半導體主要依靠傳統2D微縮和材料工程推動 PPAC，但現在技術路線已經擴展到新材料、新器件架構、3D結構、新型微縮方式以及先進封裝。隨著器件複雜度快速提高，單一工藝步驟的量測資料與最終 Yield / Performance 之間的相關性正在下降。
因此，Time to Market以及Time to Yield的重要性明顯上升，產業真正缺少的是能夠直接關聯良率、並且可以指導工藝調整的局部資料。

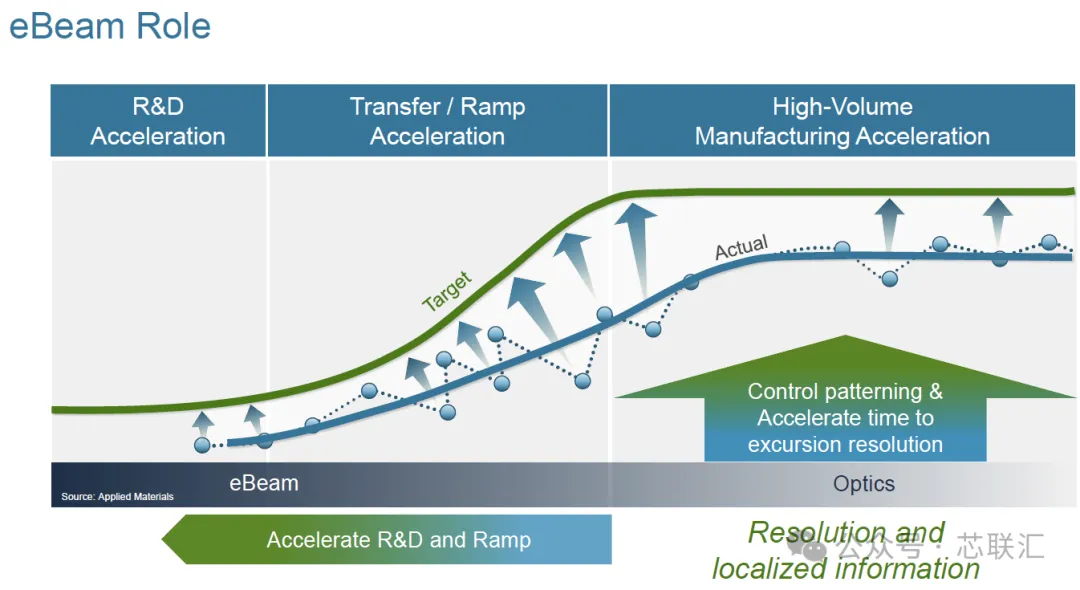

良率爬坡曲線進一步說明，eBeam的定位不僅是傳統缺陷檢測，而是貫穿R&D → Transfer/Ramp → High-Volume Manufacturing，尤其用於加速研發和量產爬坡。
三、eBeam正在成為先進3D器件的關鍵“深層量測”技術
隨著 GAA、3D DRAM、3D NAND 等架構出現，量測對像已經從二維表面結構轉向真正的三維內部結構，由此產生四類典型難題Lateral Etch / Recess、複雜3D Profile、Super Lattice、High Aspect Ratio Structure。
這些結構意味著很多關鍵缺陷已經無法依靠簡單的表面成像發現，尤其高深寬比結構要求從更深的位置提取有效訊號。

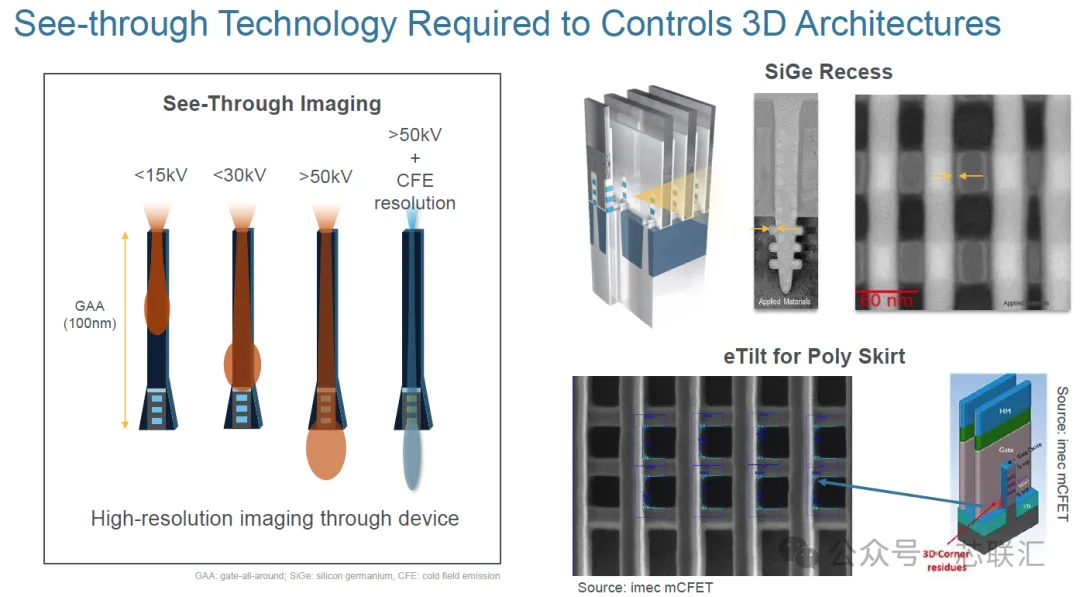

因此報告重點提出 See-Through Imaging。通過提高 Landing Energy，並結合高解析度電子束技術，可以實現穿透器件結構的高解析度成像，例如檢測 GAA內部SiGe Recess以及mCFET相關結構問題。

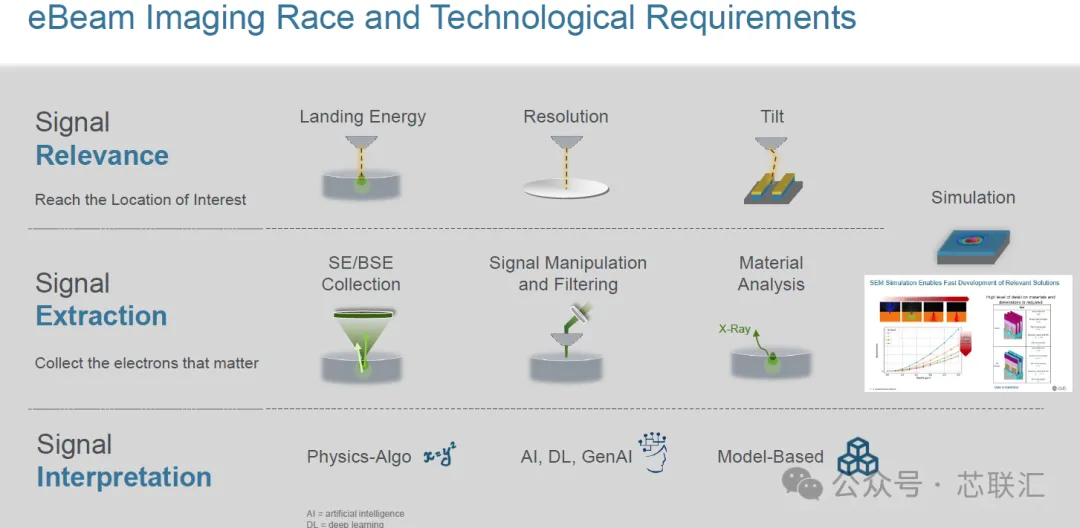

這意味著未來 eBeam 的競爭重點已經不僅是“解析度更高”，而是三個層面Signal Relevance → Signal Extraction → Signal Interpretation
即首先找到真正與良率相關的位置，然後把深層有效電子訊號提取出來，最後利用Physics Algorithm、AI、Deep Learning、GenAI以及Model-Based方法解釋這些訊號。
四、SEM Simulation正在成為eBeam技術開發的重要底層能力
報告還特別強調 SEM Simulation。
因為不同 Landing Energy、材料組合以及器件尺寸都會影響電子束進入器件後的散射、穿透深度以及最終訊號質量，所以必須提前建立詳細的材料和結構模型。
Applied Materials認為，通過SEM Simulation可以更快確定合適的電子束參數，從而縮短新型量測方案的開發時間。
所以未來 eBeam 實際上正在形成硬體成像 + 物理模擬 + 演算法 + AI四者融合的技術體系。
五、埃米時代最大的量測難題之一，是EPE與隨機缺陷

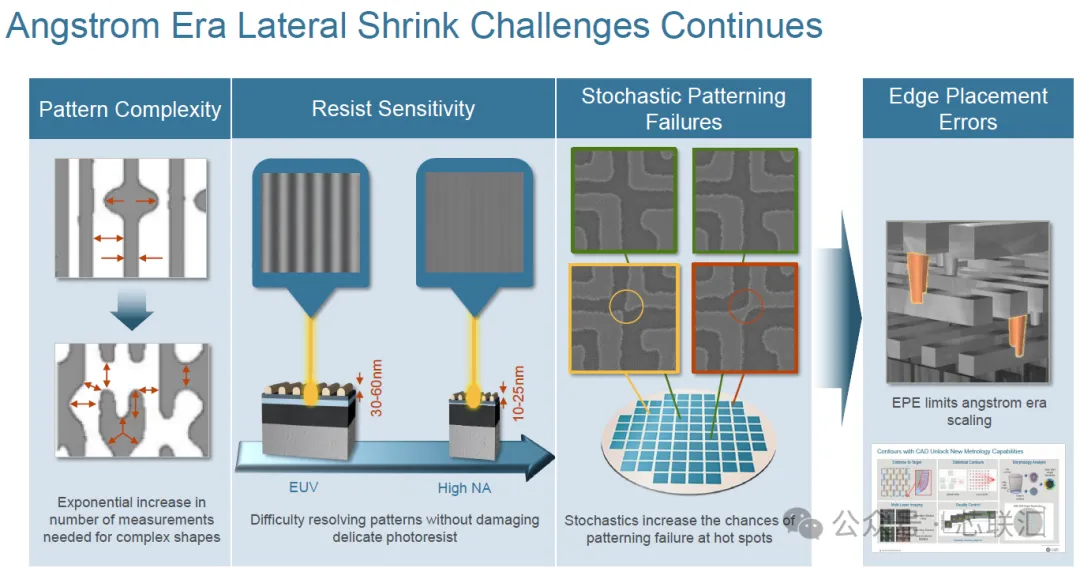

進入 EUV / High-NA EUV 後，Pattern Complexity、光刻膠敏感性以及隨機圖形缺陷都在加劇。

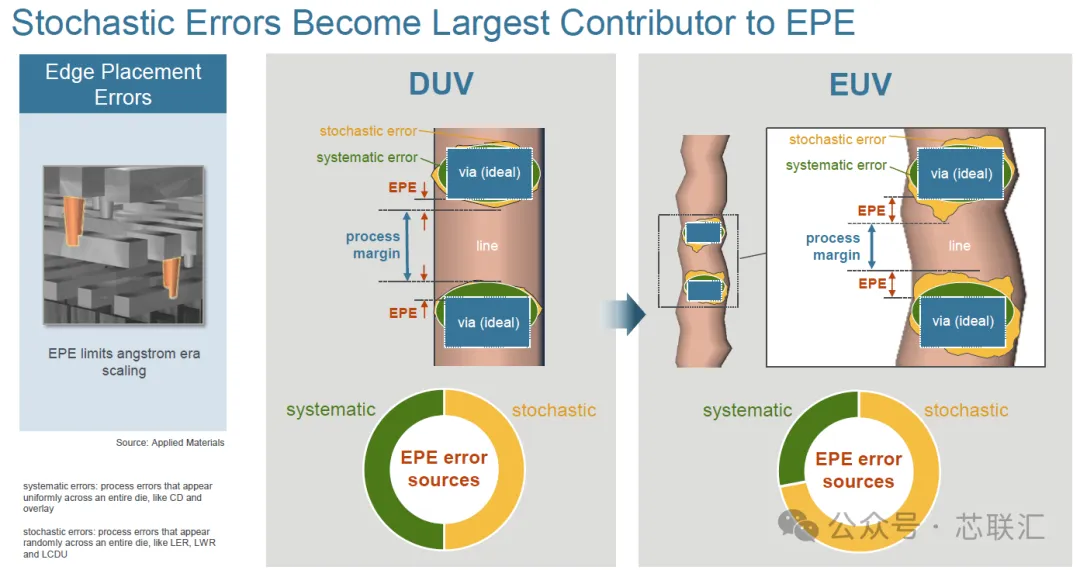

尤其值得注意的是，報告認為隨著工藝繼續微縮，Stochastic Error正在成為EPE（Edge Placement Error）的最大貢獻來源之一。

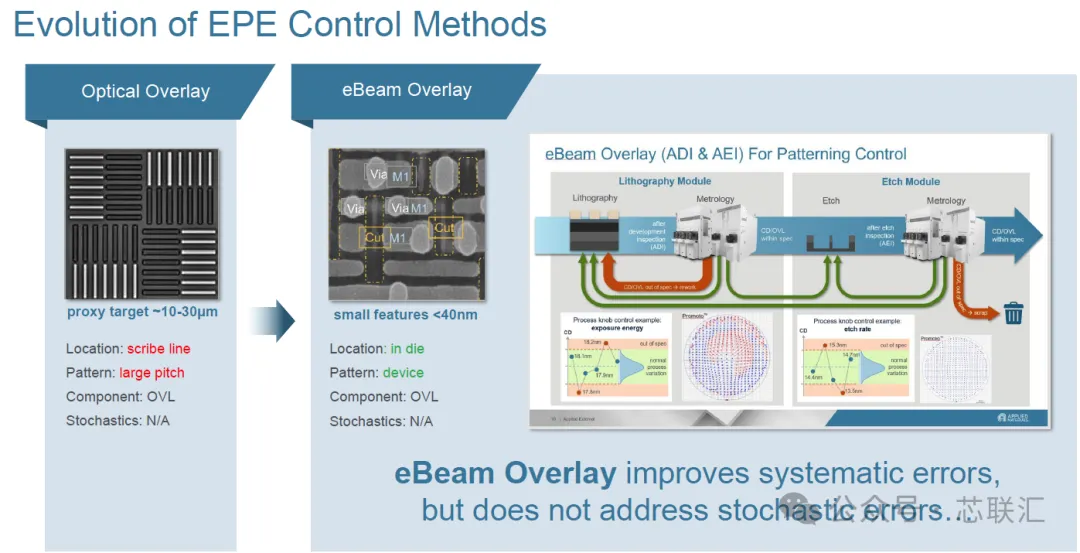

傳統 Optical Overlay主要測量scribe line中的大尺寸proxy target；隨後發展到eBeam Overlay，可以直接測量die內部小於40nm的器件結構，但主要解決的仍然是systematic error，對隨機誤差處理有限。
因此技術繼續向Optical Overlay → eBeam Overlay → EPE Metrology → Contour-Based EPE演進。
最終的 Contour-Based EPE 可以直接針對die內部hotspot，對OVL、CD、Systematic EPE以及Stochastic EPE進行綜合分析。
這實際上是報告非常重要的一條技術主線。
六、CAD + Contour正在把eBeam從“測CD”升級為“理解整個圖形”

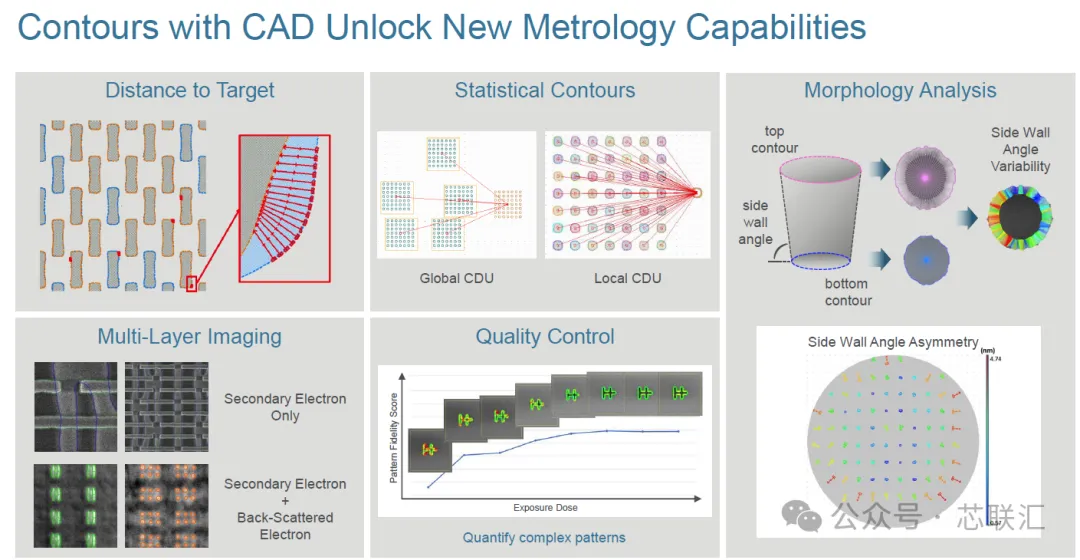

Applied Materials提出利用 Contour + CAD 開啟新的量測能力。
它不再只是測一個CD數字，而是可以分析Distance to Target、Statistical Contours、Global/Local CDU、Pattern Fidelity、Multi-Layer Imaging、Side Wall Angle以及Side Wall Angle Asymmetry。
這對於High-NA EUV尤其重要，因為未來真正決定良率的可能已經不是單一CD，而是整個pattern contour與設計目標之間的偏差。
七、更重要的變化：把eBeam直接插入工藝流程，形成閉環控制
報告後半部分其實已經從“裝置技術”進入“製造方法論”。
傳統模式通常是Process → End-of-Line Test → FA Lab → 找問題 → 調整工藝
問題是FA Lab可能需要數天，而且最終測試很難精準判斷問題究竟來自那一個process step。

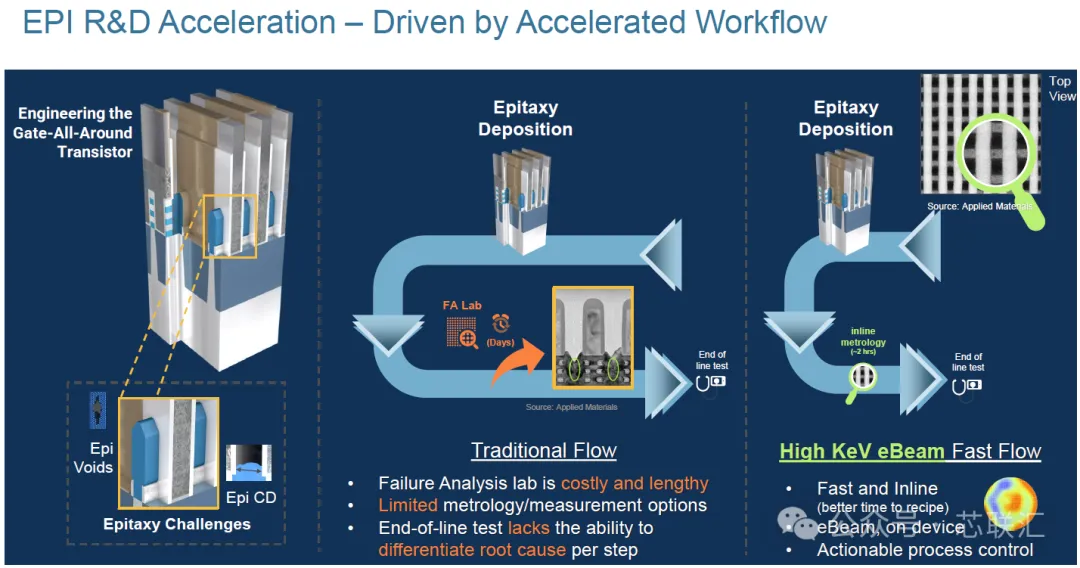

Applied Materials提出的 Accelerated Workflow 則是把eBeam直接放進工藝開發和製造流程中Process → Inline eBeam Metrology → 快速發現問題 → 調整Process Recipe。
報告給出的典型案例包括：
- GAA Epitaxy：檢測 Epi CD、Epi Voids；

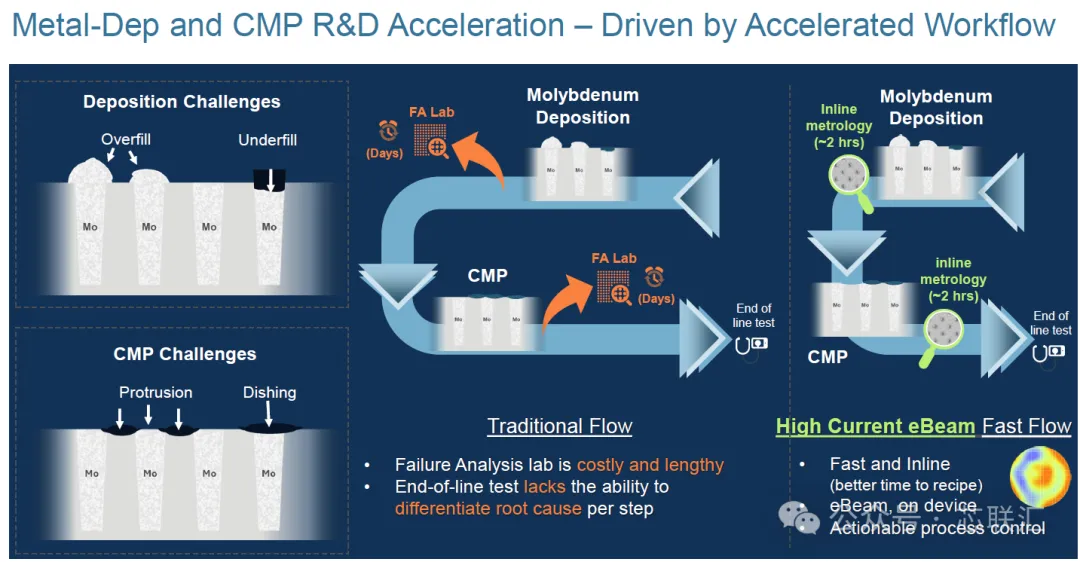

- Molybdenum Deposition：檢測 Overfill / Underfill；
- CMP：檢測 Protrusion / Dishing；

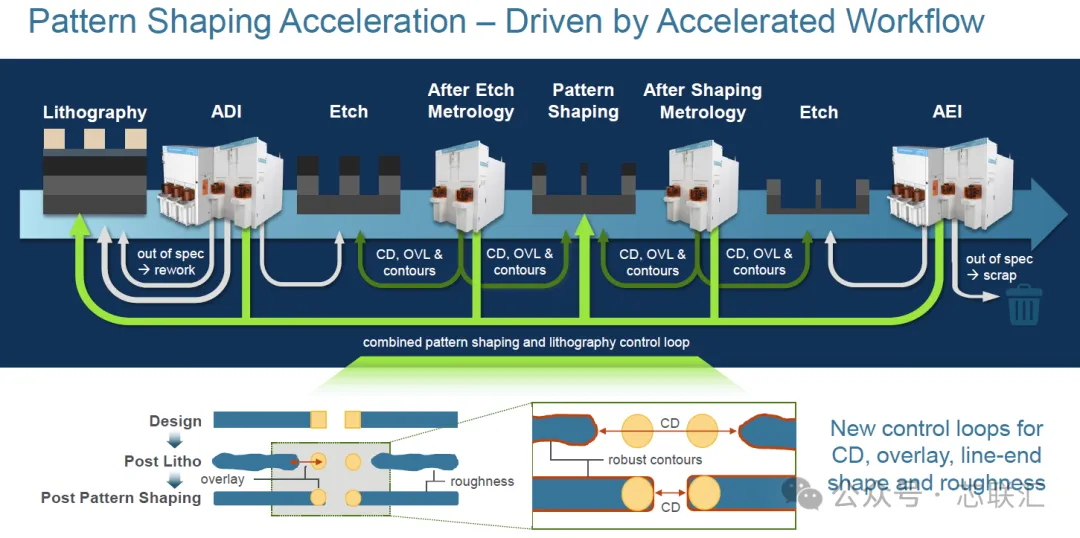

- Pattern Shaping：同時控制 CD、Overlay、Line-End Shape、Roughness。
其中傳統FA可能需要數天，而報告中的inline eBeam metrology流程約為2小時，這正是Time to Yield加速的核心來源之一。
八、Applied Materials最終想賣的不只是eBeam裝置，而是一套“良率加速體系”
這是整份報告更深層的產業邏輯。

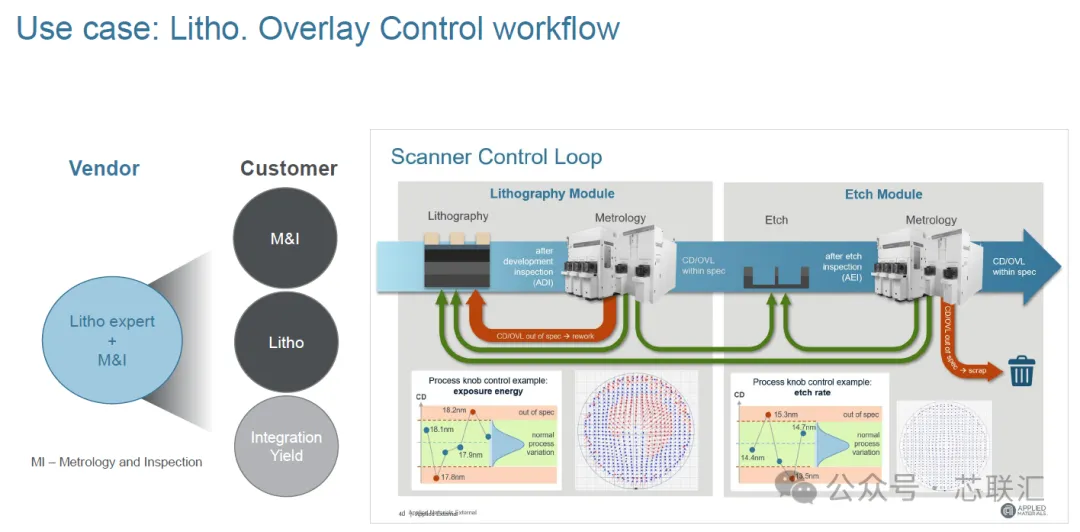

Applied Materials提出把 Process Expert + Metrology & Inspection（M&I）+ 客戶Process Integration / Yield團隊放在一個更緊密的協作模式中，根據客戶具體的yield detractor定製量測與工藝解決方案。
報告稱這種Compact / Accelerated Workflow已經實現針對特定良率問題的3× faster TAT（周轉時間加快三倍）。
🏁 小編總結
未來半導體裝置競爭，不僅是製造裝置競爭，更是“檢測 + 資料 + AI + 工藝閉環控制”的競爭。eBeam Metrology正在成為先進節點量產的核心基礎設施。 (芯聯匯)
