2026年，全球半導體產業正經歷一場深刻的權力轉移。當摩爾定律在3nm以下製程遭遇物理極限，當單顆晶片性能提升的成本呈指數級攀升，產業創新的重心正從前道晶圓製造向後道先進封裝轉移。先進封裝不再是產業鏈末端的“配角”，而是決定AI算力上限、重塑半導體競爭格局的核心戰場。對於每一位深耕半導體賽道的決策者而言，理解先進封裝的產業邏輯、技術路線與競爭格局，已從“可選項”變為“必選項”。
一、市場爆發：2026年，先進封裝首超傳統封裝
資料是最誠實的語言。根據Yole Group的統計，2024年全球先進封裝市場規模約460億美元。進入2025年，這一數字正在經歷跨越式增長——Yole Group於2026年7月17日發佈的《Status of the Advanced Packaging Industry 2026》顯示，2025年全球先進封裝市場規模已達到550億美元。Yole進一步預測，到2031年全球先進封裝市場規模將超過1,200億美元，相當於在六年時間內市場規模翻倍以上。到2031年，先進封裝預計將佔整個半導體封裝營收的多數席位。

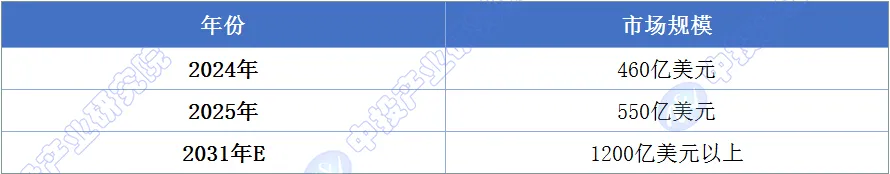

圖表1 2024-2031年全球先進封裝市場規模與預測
二、競爭格局：台積電“一超多強”，大陸企業加速追趕
當前全球先進封裝市場呈現“一超多強”的清晰格局。台積電在全球先進封裝總產能中佔據約58%的份額；在AI/HPC封裝的核心賽道CoWoS市場，台積電的市佔率超過85%，壟斷地位極為突出。
從產能擴張來看，台積電CoWoS月產能從2022年約1.5萬片，2025年拉升至近7萬片。2026年底預計將達12萬至14萬片。加上OSAT合作夥伴新增的5萬至6萬片月產能，行業CoWoS總月產能已接近20萬片左右。但即便如此，2025年全球先進封裝產能供需比約為-23%，供應不足預計持續到2027年，拐點或將在2027年下半年到來——先進封裝仍是不折不扣的賣方市場。
在OSAT陣營中，日月光投控表現尤為亮眼。公司在2025年第四季度法說會上明確表示，2026年LEAP（先進封測）營收預計從16億美元增長一倍至32億美元。2026年第一季度，日月光投控封測業務營收達新台幣1,124億元，同比增長30%。
中國大陸方面，2026年國內先進封裝市場規模預計保持高速增長。預計2026年中國大陸先進封裝有效產能佔全球約30.5%。但2.5D/3D高階技術的國產化率仍處於較低水平，CoWoS材料國產化率不足10%。長電科技2026年固定資產投資預算約100億元，重點投向先進封裝產線建設與技術研發；同時公告擬在上海臨港“東方芯港”萬祥工業園投資78億元建設高端先進封測工廠。通富微電穩居國內封測龍頭陣營，2025年營收達238.8億元。

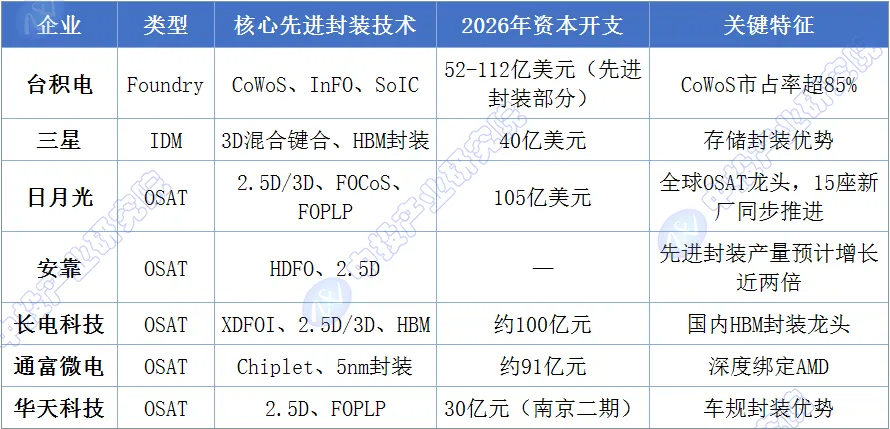

圖表2 2026年全球先進封裝主要競爭格局
三、技術演進：2.5D/3D與Chiplet重構晶片設計範式
先進封裝的技術路線正從平面走向立體，從單一走向異構。2023至2026年，中國大陸先進封裝產能結構呈現明顯分化：Flip-chip以約50%的佔比保持主導但增速趨穩，SiP增長放緩至3.3%，而2.5D/3D封裝在AI與Chiplet需求驅動下以29%的年均復合增速快速擴張。整體產能重心正從傳統封裝向高密度異構整合技術轉移。
2.5D封裝通過矽中介層（Interposer）將多個晶片並列排布，利用TSV（矽通孔）和RDL（重分佈層）實現高密度互連。3D封裝則更進一步，將有源晶片通過混合鍵合等技術垂直堆疊。這兩種技術共同支撐起Chiplet“搭積木”的設計範式——邏輯、HBM、I/O分開製造，再通過先進封裝高密度整合。

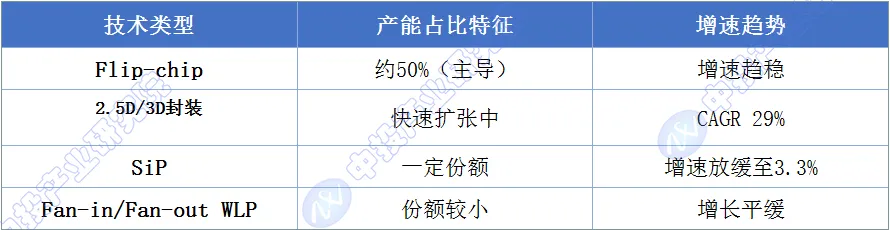

圖表3 中國大陸先進封裝產能結構變化
從全球視角看，2.5D/3D封裝是增速最快的細分賽道。預計2.5D/3D封裝市場規模2030年將接近350億美元，年複合增長率約19%。資料中心AI晶片先進封裝市場更將從2024年的56億美元飆升至2030年的531億美元，年複合增長率超過40%。
典型案例是輝達Blackwell系列GPU——單顆晶片依託CoWoS封裝整合計算裸片並搭配多顆HBM記憶體堆疊。輝達已預訂台積電2026年約80萬至85萬片晶圓的CoWoS產能，佔到台積電該年度CoWoS總產能的50%以上。AMD MI300、Google TPU、博通AI ASIC等也全部匯入CoWoS架構。大尺寸先進封裝的需求正沿著算力晶片賽道向全品類擴散。
四、政策加持：國家戰略與地方政策形成合力
先進封裝已成為國家半導體戰略的重要組成部分。2026年4月，國家發改委、工信部、財政部、海關總署、稅務總局聯合發佈《關於做好2026年享受稅收優惠政策的積體電路企業或項目、軟體企業清單制定工作的通知》（發改高技〔2026〕487號），明確先進封裝測試企業納入2026年稅收優惠清單範圍，可享受企業所得稅“五免五減半”等優惠政策。
在地方層面，深圳“十五五”規劃明確提出“突破人工智慧高端訓練晶片、推理專用晶片，EDA工具、核心裝備及材料技術，先進製造技術以及先進封裝工藝技術等”。廣州“十五五”規劃將先進封裝列為重點突破領域，明確提出“加快特色工藝晶片製造、車規級晶片設計、先進封裝、第三代半導體等重點領域突破”，並支援黃埔引育高端晶片設計、關鍵材料裝置、先進封裝測試企業，積極發展晶圓級、系統級、扇出型、倒裝、矽通孔、Chiplet異構整合、三維等先進封裝技術。大基金三期也將先進封裝列入重點支援方向。從中央到地方，從稅收優惠到產能建設，政策合力正全面形成。

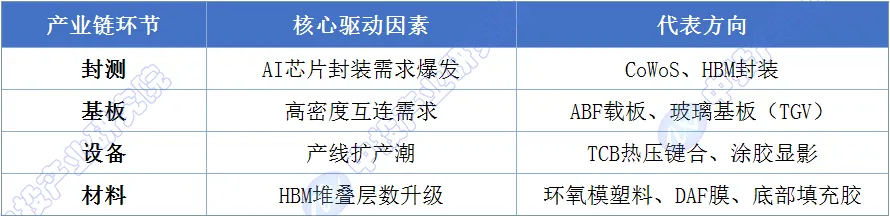

圖表4 先進封裝產業鏈價值傳導圖譜

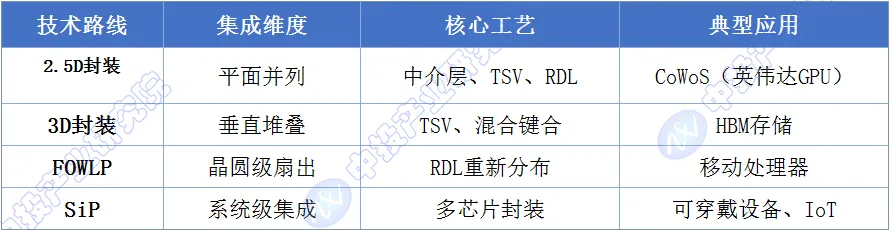

圖表5 先進封裝主要技術路線對比
五、戰略價值：藍/白皮書為何成為行業剛需
當產業以每年近翻倍的速度狂奔，資訊的權威性、系統性和前瞻性便成為決策者最稀缺的資源。先進封裝行業涉及的技術路線多元（2.5D、3D、FOWLP、FOPLP、SiP等）、競爭格局複雜（Foundry/OSAT/IDM三足鼎立）、供應鏈環節交錯（裝置、材料、基板、封測），單一維度的資訊碎片已無法支撐戰略決策。
這正是藍皮書與白皮書的核心價值所在——以系統化的研究框架、權威的資料來源、深度的行業洞察，幫助決策者在產業變局中看清方向、把握節奏。從市場規模預測到技術路線評估，從競爭格局分析到供應鏈風險評估，一份高品質的行業研究報告，是穿越周期迷霧的導航儀。 (中投未來產業研究中心)
