近日，韓國先進封裝企業Kools正式對外發佈SPEA（Self‑Propagating Electrode Architecture，自蔓延電極）底部向上填銅新技術，有望破解長期困擾行業的高深徑比TGV通孔電鍍空洞難題，為大板級玻璃基板產業化再添一塊重要拼圖。該技術將於8月27日在韓國水原舉辦的CPO與先進封裝產業論壇做完整公開報告，引發全球算力封裝產業鏈高度關注。
傳統電鍍方案痛點突出，良率長期制約商業化

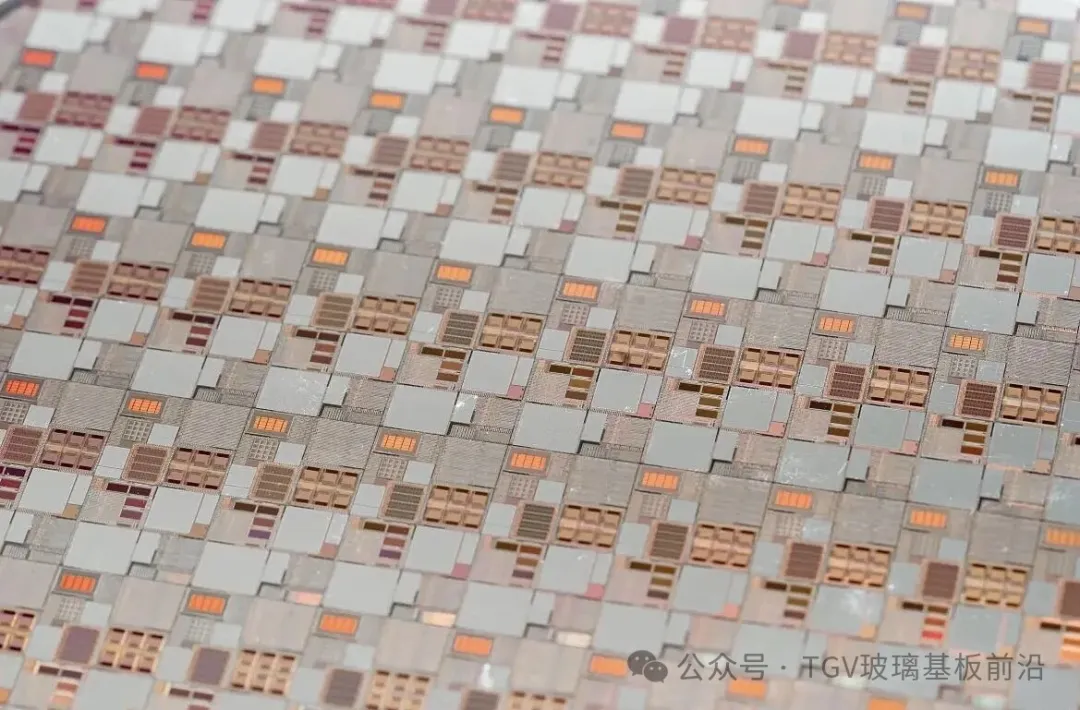

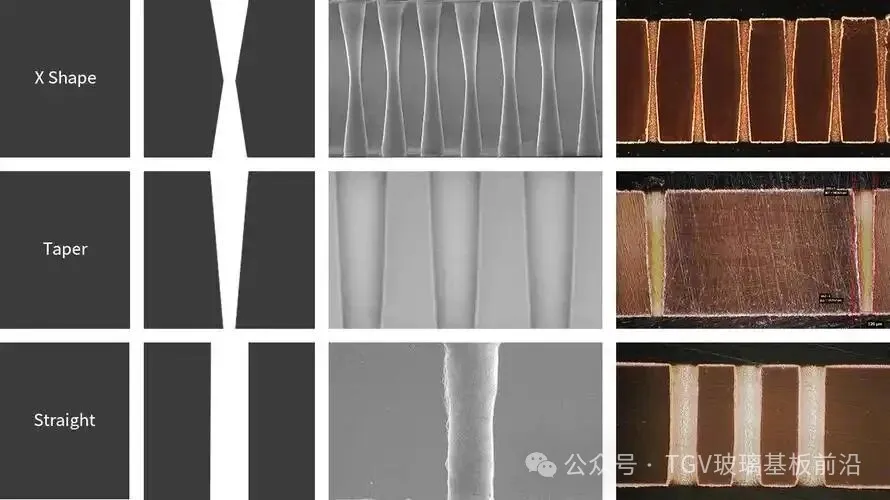

當前TGV（玻璃通孔）基板最主要的工藝卡點已經不再只是雷射打孔，而是通孔金屬化與填銅環節。傳統的全孔側壁電鍍模式，電流從基板兩端匯入，高深徑比微孔內部電場分佈極不均勻。行業公開測試資料顯示，當通孔深徑比達到20∶1時，常規電鍍方案完整填孔良率普遍僅62%‑71%，孔內容易形成2‑8μm尺寸的空洞缺陷。空洞不僅降低導電性能，在‑55℃～125℃熱循環可靠性測試中，銅與玻璃熱膨脹係數差異還會造成應力集中，經過500次循環後，樣品失效機率可達27%以上。

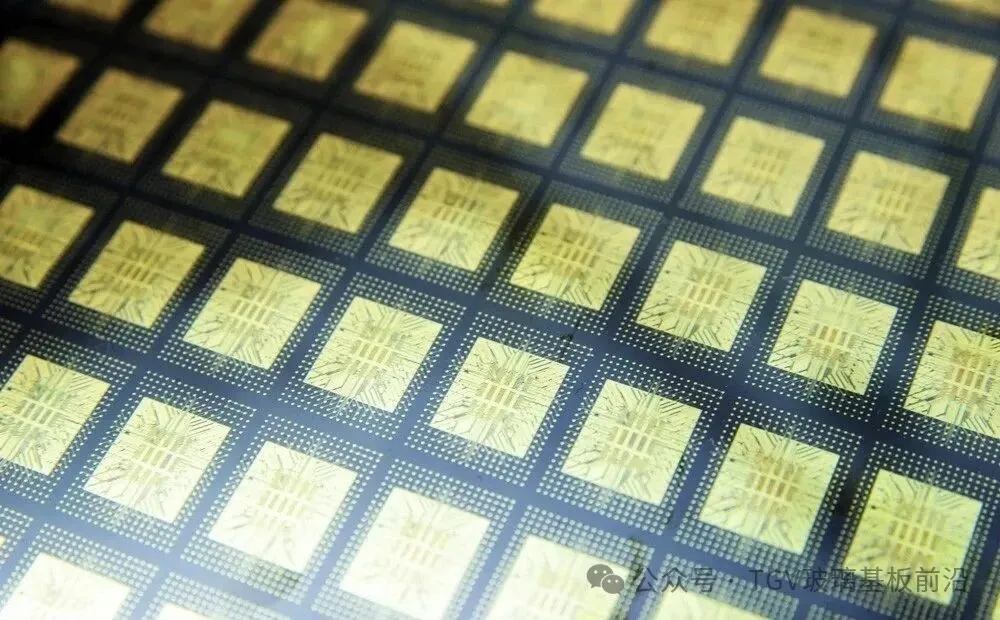

大板級（600×600mm以上）面板級封裝路線，單塊基板TGV通孔數量可達數十萬顆，只要少量通孔出現填孔不良，整塊基板就會報廢。有測算顯示，如果填孔良率停留在75%附近，玻璃基板綜合製造成本將比傳統有機載板高出120%以上，難以實現商業化落地。長期以來，國內京東方、長信科技、沃格光電、鑫景等企業搭建試點線時，同樣遇到電鍍良率不穩定的共性難題，填銅工藝被視作必須自主攻關的關鍵環節。
SPEA自蔓延填銅工藝：從孔底向上生長的新路徑

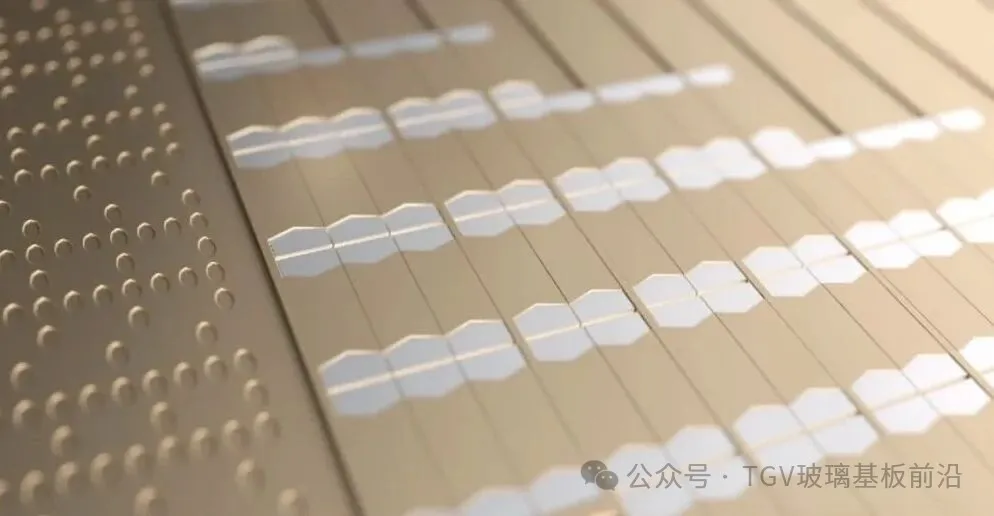

Kools推出的SPEA方案，核心創新在於徹底改變傳統側壁通電模式，採用“預置孔底初始電極、銅金屬自底部向上自蔓延生長”的全新電鍍邏輯。工藝過程中，先在玻璃通孔最底端形成一小塊功能性導電種子層，通電之後銅金屬從孔底垂直向上逐步沉積；隨著銅層不斷長高，新生成的銅面自動成為新電極，引導銅繼續向上填充，大幅降低氣泡滯留、頂部封孔、內部空洞的機率。
根據該公司披露的實驗室測試資料：採用SPEA工藝加工深徑比20∶1的TGV微孔，填孔完整度由傳統方案的91.7%提升至99.2%，對應良率直接提高12‑15個百分點；經過1000次冷熱循環可靠性驗證，通孔失效故障率由26.8%下降至3.4%。同時新工藝可相容大板級面板生產線，650×720mm尺寸基板上，數十萬顆微孔孔徑一致性偏差控制在±1.2μm以內，不用對現有雷射打孔、濕法清洗產線做大規模改造，產線改造成本預估下降35%左右。不過這項技術目前只完成實驗室與小批次試做，量產裝置、專用電鍍藥水配方仍需要6‑12個月的產線驗證周期，距離大規模商用還有一段距離。
海外產業鏈加速試錯，全球玻璃基板產業化節奏展望
放眼海外，玻璃基板賽道正呈現路線分化、進度參差的格局。康寧持續迭代Glass‑Bridge架構，主攻CPO光電共封裝市場；AGC旭硝子近期下調量產預期，將TGV基板小規模量產時點從2028年延後至2029年，坦言整套工藝長期可靠性驗證周期遠超最初預判；韓國Avaco的AXIUM AP‑250K雷射打孔裝置進入中試驗證階段，單秒最高打孔一萬顆，瞄準大板級產線裝置市場。
綜合TrendForce多家機構預測，2026‑2027年仍然是全球玻璃基板技術驗證期，極少企業具備穩定出貨條件；2028‑2029年，隨著填銅、打孔、原片材料多環節良率瓶頸陸續取得突破，行業有望迎來小規模商用；到2032年，全球半導體玻璃基板市場規模或將達到66.5億美元，復合年增速約38.5%。
對比海外進展，國內廠商雖然起步時間略晚，但依託顯示行業大板加工積澱，正在快速縮小差距。目前國內多條TGV試驗線送樣驗證工作穩步推進，短板集中在專用電鍍裝置、高端玻璃原片、填孔藥水等上游配套材料。未來2‑3年，填銅工藝路線的突破速度，很可能成為決定各國企業誰先拿到雲廠商、AI晶片廠正式訂單的關鍵分水嶺。(TGV玻璃基板前沿)
