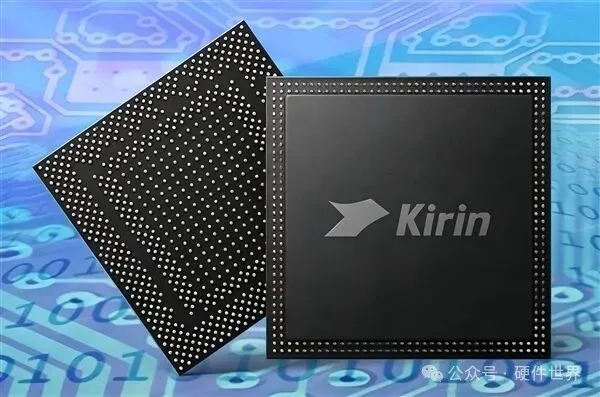

華為今日發佈了Mate XT 2非凡大師三折疊手機，搭載最新麒麟9050 Pro晶片，這是首款採用韜定律的高性能晶片，也是繼Mate40全球發佈會之後，華為時隔六年在旗艦發佈會上推出全新麒麟晶片。

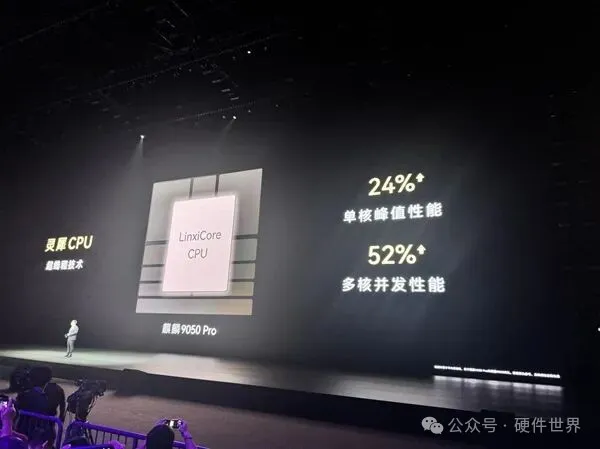

現場公佈的資料顯示，麒麟9050 Pro CPU方面搭載靈犀CPU（LinxiCore CPU），支援超線程技術，單核峰值性能提升24%，多核並行性能提升52%。
GPU方面搭載馬良GPU，計算單元和快取翻倍，支援硬體級光線追蹤，光追能力達5000萬線，渲染性能提升142%。
麒麟9050 Pro的核心突破在於邏輯折疊方案，傳統晶片採用單層平面設計，麒麟9050 Pro通過晶圓對晶圓混合鍵合技術，將數字、模擬和記憶體電路劃分到垂直堆疊的有源層，重構為雙層立體架構。
簡單來說，就像從平層升級為複式，內部增設垂直互聯通道，訊號傳輸路徑更短、時延更低。
這一思路的理論基礎是海思提出的韜定律，今年5月，何庭波在IEEE ISCAS會議上首次發表韜定律論文，核心主張是以“時間縮微”替代“幾何縮微”，通過邏輯折疊等創新技術持續壓縮訊號傳播時延，在不依賴更先進製程的情況下提升電晶體密度。
7月發佈的V2版論文補充了大量工程細節和實測資料，將韜定律從理論框架推進為可量化、可畫路線圖的技術體系。
3D堆疊晶片最大的質疑就是散熱，何庭波在9月5日更新的論文中以實測資料回應：電晶體密度提升約55%，但相同性能下NPU和GPU功耗不升反降。
韜定律的核心在於τ（韜）是時間縮放定律，折疊架構既可以低電壓低溫運行，也可以拉高頻率換取更強性能，本身並不等同於天然低功耗，關鍵在於如何利用垂直互聯縮簡訊號路徑來最佳化時間常數。
不過麒麟9050 Pro的邏輯折疊仍處於保守階段，當前混合鍵合間距為1.5微米，折疊僅選擇性地應用於關鍵路徑而非全晶片，TSV接點僅相較頂層金屬下移一層。
何庭波在論文中設定的目標是把齒比從當前水平降低至3以下，當混合鍵合間距接近頂層金屬布線尺寸時，邏輯折疊的潛力才會充分釋放。
目前麒麟2026和2027已完成流片，2028和2029處於流片前階段，四代產品全部採用邏輯折疊架構。主頻路線方面，麒麟2026至2029將依次提升至3.1GHz、3.39GHz、3.71GHz和4GHz。
主頻穩步提升之外，架構佈局同樣關鍵。相比當前Android旗艦普遍採用的“1+3+4”三叢集八核架構，麒麟9050 Pro的“1+2+4+2”九核心四叢集異構方案，在主流手機SoC中屬於較為罕見的設計思路。
長期以來，手機處理器基本固化為三檔叢集的8核心範式：1顆超大核負責瞬時多載，3顆性能大核承接遊戲與應用多載，4顆能效小核處理後台與輕負載任務。
無論是高通還是聯發科，大體都在此框架內進行微調，很少有廠商增加完整的性能層級將叢集數量拉至四組。

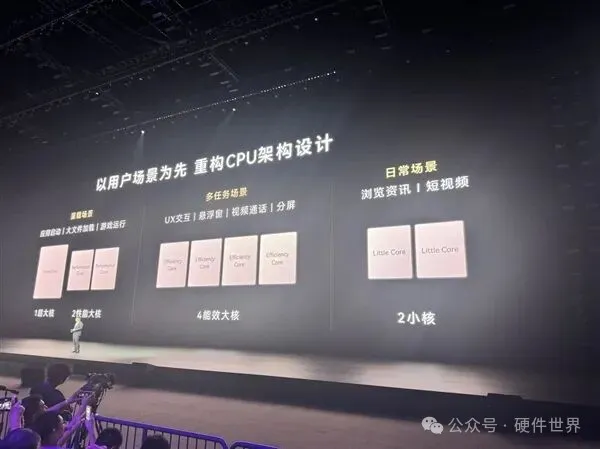

在具體核心劃分上，麒麟9050 Pro將其分為四個梯隊：1顆超大核主攻極限瞬時性能，2顆高頻性能大核應對遊戲與大型應用，4顆能效大核承接多工與前台中度負載，2顆超低功耗小核專門處理後台駐留、待機等輕量場景。
要知道大屏折疊機常面臨多窗口平行場景，傳統三叢集架構在處理不高不低的負載時，容易出現性能檔位跳變，要麼喚醒大核導致功耗飆升，要麼僅用小核引發卡頓。
四叢集設計相當於在“高性能大核”與“超低功耗小核”之間增加兩級過渡檔位，負載由輕到重可逐級喚醒對應叢集，避免頻繁跨越大的頻率台階。
配合邏輯折疊工藝，該設計旨在減少核心頻繁切換帶來的抖動，兼顧多窗口並行性能並控制整機功耗，官方稱同性能下CPU功耗可下降41%。
但與之對應的，叢集數量的增加也意味著調度難度的上升，四檔核心叢集要求鴻蒙核心調度器具備更精細的負載識別能力，以精準分配線程。
若調度策略無法匹配硬體設計，多叢集可能出現效率下降的情況，該架構的實際潛力發揮，高度依賴於鴻蒙系統底層調度的磨合效果。
從紙面規格看，麒麟9050 Pro沒有一味追逐超高主頻，它的設計思路更偏向分層算力輸出，追求持續負載下的能效表現，而不是單純跑分瞬時爆發。
值得一提的是，GPU部分更加亮眼，搭載馬良GPU，支援硬體級光線即時追蹤，速率達50 MRPS。

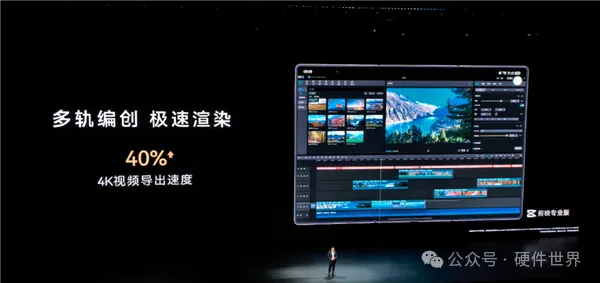

通過增加計算單元並翻倍快取，馬良GPU在高負載複雜圖形處理上的效率顯著增強，4K視訊匯出速度提升40%，並支援多軌編創與極速渲染。
此外，麒麟 9050 Pro整合達文西架構NPU，是業界首個端側分佈式MoE大模型部署方案。其模型總參數達200億，每次啟動參數為20億，支援端到端訓練，整合了巴龍基帶，將多種通訊能力整合於單一晶片，空口速率和尋呼成功率均提升42%，整體通訊效率與穩定性得到顯著改善。
除了AI與通訊能力的躍升之外，晶片物理設計製造上同樣迎來突破。麒麟9050 Pro通過邏輯折疊技術實現3D堆疊，成為業界首款達成此目標的國產旗艦晶片。

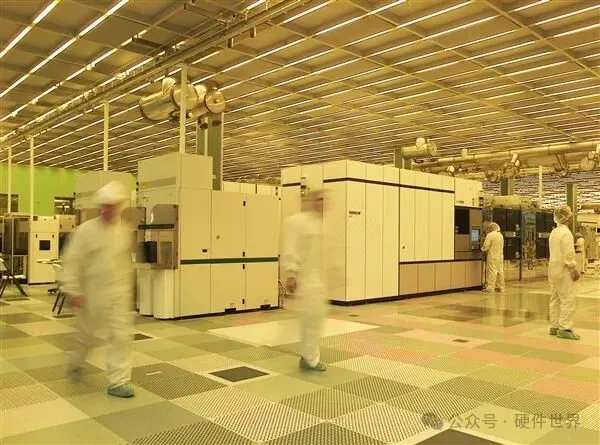

邏輯折疊的核心是以“時間縮微”替代“幾何縮微”。根據業界判斷共識，該技術在不依賴EUV光刻機的情況下，通過在現有DUV光刻機上對邏輯單元進行垂直堆疊，讓7nm、14nm等成熟製程實現等效先進製程性能。
具體而言，麒麟9050 Pro在單晶片內將邏輯單元分層排布，如同從平層升級為複式。內部增設垂直互聯通道，訊號傳輸路徑更短、時延更低。標準單元垂直分佈在多層晶圓上，通過微米級混合鍵合技術直接打通垂直路徑。
麒麟9050 Pro與上一代麒麟9030 Pro採用同一製程節點，但電晶體密度從每平方毫米約1.55億個躍升至約2.38億個，提升幅度達55%。這一增幅相當於此前三年依靠幾何尺寸縮小所取得的成果總和。
