2026年9月9日，蘋果發佈A20 Pro。這是iPhone第一次用上2nm晶片。
台積電N2工藝，6核CPU、7核GPU、雙神經網路引擎。記憶體頻寬增加50%。9月18日開售的iPhone 18 Pro（1199美元起）和Pro Max（1299美元起）搭載它，10月23日上市的折疊屏iPhone Duo（1999美元起）也用。
這場發佈會由剛接任CEO的John Ternus主持。同場發佈的第二代自研基帶C2，把高通從三款新機的通訊模組裡替換了出去。
但2nm的成本壓力比性能參數來得更早。Wccftech今年1月援引估算：A20系列每顆製造成本可能達280美元，比上一代漲了80%。Tom's Hardware在發佈會前後報導：約10億美元的iPhone 18 Pro晶片因DRAM短缺滯留在封測環節，等記憶體顆粒到位才能完成封裝。
280美元 vs. 1199美元起步價。僅SoC一項，佔整機售價近四分之一。

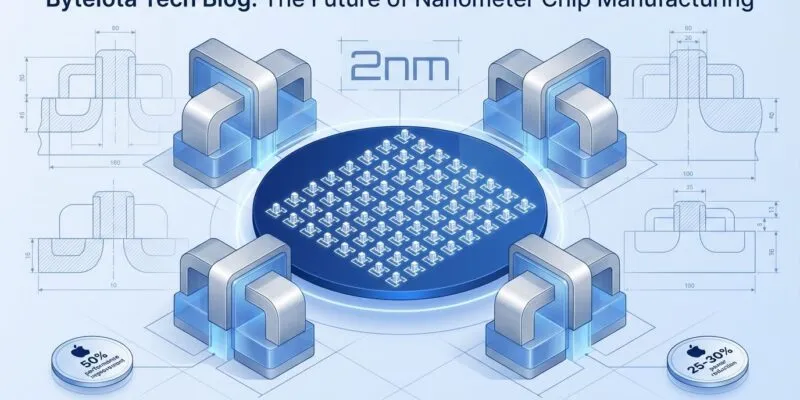

台積電官方給的N2基線資料是：對比N3E，同功耗性能提升10—15%，同性能功耗降低25—30%，電晶體密度增加15%以上。

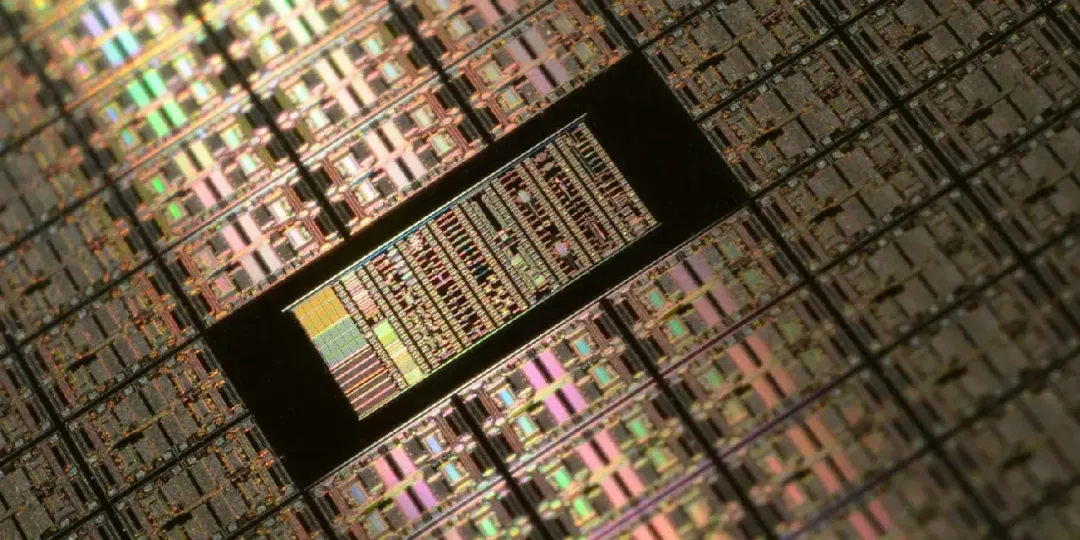

N2是台積電第一個量產的GAA奈米片製程。柵極從三面圍住溝道改為四面圍住堆疊的水平通道。控制更強，漏電更低。

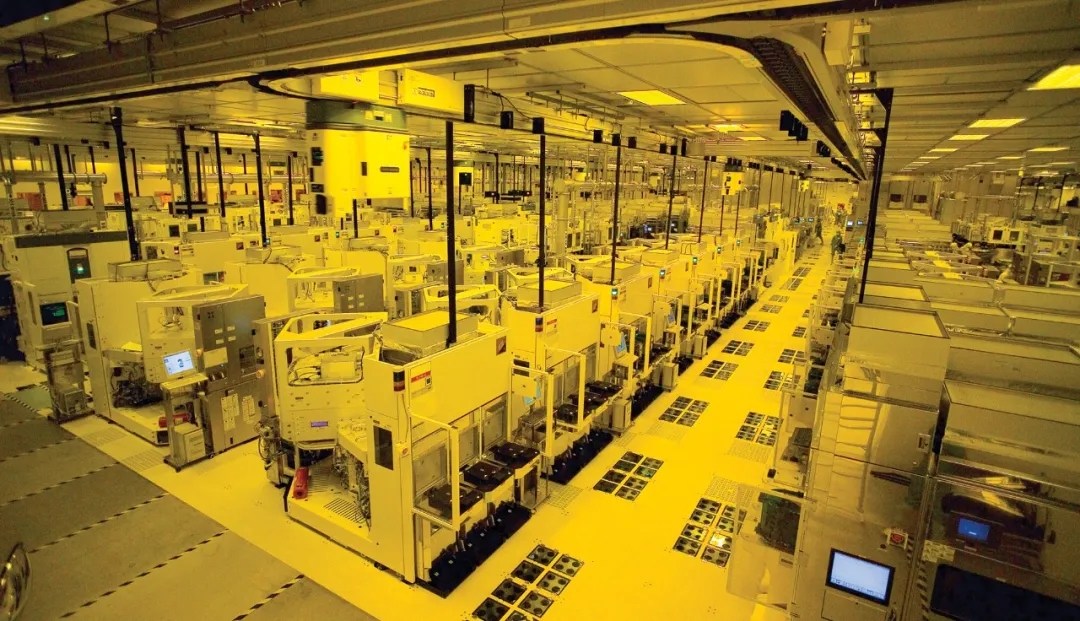

台積電2025年第四季度量產N2，爬坡很快。蘋果今年8月在Mac上發佈首顆2nm晶片M6，但搭載它的Mac Mini要9月底才上市。
9月18日，iPhone 18 Pro先一步開賣。
從2nm進入量產到覆蓋手機主力產品線，不到一年。
A20 Pro的性能增量不能全記在2nm帳上。台積電基線對比對像是N3E，而A19 Pro用的3nm變體，蘋果沒說——如果它比N3E更新，A20 Pro從純製程拿到的相對收益還要低於10—15%。
蘋果公佈的結果：CPU性能核快20%，GPU快40%，FP8算力翻倍。持續性能比iPhone 17 Pro高40%，比iPhone 16 Pro高一倍。
N2的紙面收益填不上這些數字。差額來自製程以外。
蘋果把改動集中在封裝與散熱上。記憶體從SoC熱路徑中移出，die直接接觸均熱板——均熱板表面積做到iPhone 17 Pro的三倍，再加石墨和銅輔以導熱。
Wccftech自2025年8月起多次援引供應鏈消息：A20系列將從inFO封裝轉向台積電WMCM晶圓級多晶片模組封裝，可能採用SHPMIM電容，電容密度是前代兩倍。這些細節蘋果沒證實。
能確認的是方向：更低的封裝熱阻、雙神經網路引擎、翻倍的FP8算力，全指向端側AI負載下的持續性能。
這套設計能成立，產業前提是蘋果提前鎖死了產能。
2025年9月，台積電2nm尚未量產。Wccftech報導：蘋果已預訂超過一半初始產能，包下一整座工廠。競爭對手能拿到的份額被壓縮到這個程度。
2026年，高通和聯發科的2nm手機晶片也將在台積電投產。但消息人士否認了高通用N2P節點反超的傳聞：Android陣營首代2nm SoC全部用N2。
蘋果用訂單換來了對手拿不到的爬坡周期。以及同一節點上無法差異化的製程空間。
先進製程的賣方集中度，到2nm節點更緊了：台積電一家同時提供晶圓代工與先進封裝兩類稀缺產能。蘋果的深度定製需求，也被綁在這套單一供應商體系裡。
製程差距客觀存在：大陸設計公司進不了台積電2nm產線。但A20 Pro說明，製程紅利必須經過封裝、熱設計和系統架構才能兌現成體驗。
後兩者不需要EUV光刻機，裝置要求與前道先進製程不在一個等級。
長電科技、通富微電長期位居全球封測前十。長電有2.5D/3D封裝平台XDFOI，通富是AMD Chiplet封裝的主要供應商之一。
不等於蘋果的封裝訂單會流向大陸——台積電的WMCM與大陸封測技術不在同一體系。但A20 Pro展示的系統設計取向會傳導：進不了2nm產線的設計公司，在成熟製程上會更依賴Chiplet和2.5D/3D封裝去逼近單die性能的極限。承接這類需求的大陸封測廠有存量基礎。
封裝也不是繞過製程管制的後門。A20 Pro的持續性能，是N2低功耗電晶體與先進散熱封裝共同作用的結果——沒有2nm在同性能下降低25—30%功耗作底，均熱板面積再大也轉化不成更長的滿血執行階段間。台積電同時在製程與封裝兩端升級，高端封裝所需的高密度重布線、混合鍵合裝置與材料，相當部分仍由日本、荷蘭、美國公司供應。

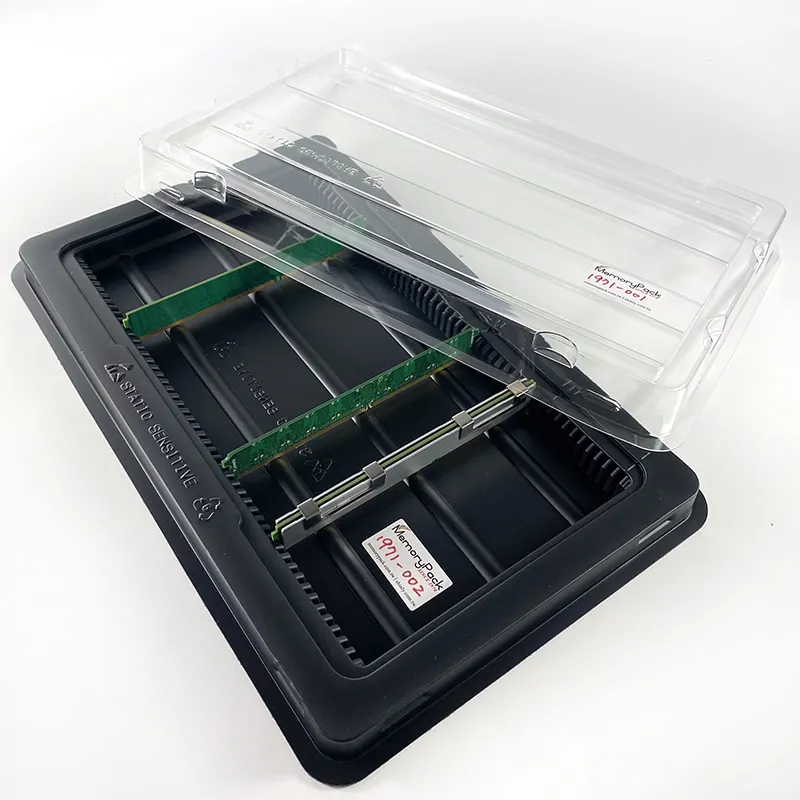

那則10億美元晶片等待DRAM的報導，最終指向記憶體這一環。蘋果能自己設計SoC和基帶，C2與N1網路晶片都已自研，卻被記憶體顆粒卡住交付節奏。
接下來可跟蹤兩組資料：長電、通富財報中先進封裝相關收入的增速——大陸封測在這輪封裝價值重估中能拿到多少增量；台積電N2P產能放量後是否仍按“單一客戶拿走一半”的方式分配——先進製程的賣方集中度會不會鬆動。 (矽基LIFE)
