當AI晶片從單顆裸片走向2.5D、3D甚至面板級封裝時，一個長期被忽視的物理問題正在浮出水面——翹曲。
封裝越大，翹曲越致命。晶片、基板、環氧塑封料的熱膨脹係數差異巨大，高低溫循環下，封裝體邊緣翹起、焊點開裂、介面分層，良率直線下降。而傳統解決方案——增加二氧化矽填料的填充量——已經撞上了物理極限。
正是在這個背景下，一類“加熱反而收縮”的材料，從實驗室走向了量產線。
翹曲：先進封裝的“隱形殺手”
翹曲的本質，是材料之間熱膨脹係數（CTE）的不匹配。
以矽（CTE約2.6 ppm/°C）和環氧塑封料（CTE通常在8-12 ppm/°C）為例，兩者在升溫時膨脹程度相差數倍。當它們被粘合在一起，低膨脹的一方會“拉住”高膨脹的一方，導致整個封裝體在冷卻後發生彎曲。
這個問題在過去並不致命，因為封裝尺寸小、晶片數量少。但當CoWoS中介層尺寸從1倍光罩擴大到5.5倍甚至40倍，當HBM堆疊從4層走向16層甚至20層，當Chiplet技術讓一顆封裝體內塞進十幾顆不同材質的晶片——翹曲就從“可以容忍的偏差”變成了“決定良率生死的門檻”。
更直觀地說：如果一個封裝體的翹曲量超過了真空吸盤能夠拉平的範圍，那麼在鍵合、貼裝等環節，裝置甚至無法正常吸附晶圓或基板，整個製造流程直接中斷。
負熱膨脹：向物理定律“借力”
傳統思路是往環氧塑封料裡拚命加入低膨脹的二氧化矽填料，把整體的CTE拉下來。但這條路已經走到了盡頭——填充量越高，材料粘度越大、流動性越差、力學性能越脆，同時高導熱填料的加入空間被嚴重擠壓，“低膨脹”和“高散熱”成了一對不可調和的矛盾。
負熱膨脹（NTE）材料提供了一條完全不同的路徑。
這類材料的晶格結構具有一種反常識的特性：在加熱時，晶格中的原子並非向外膨脹，而是通過特定的旋轉或振動模式向內收縮。鋯鎢酸鹽（ZrW₂O₈）是典型代表，其負CTE可達約-8.8 ppm/°C，在極寬的溫度範圍內（0.3K至1050K）都保持這一特性。
將NTE材料作為填料摻入環氧樹脂，相當於在“膨脹的樹脂基體”中嵌入了無數微小的“收縮錨點”。當封裝體升溫時，樹脂試圖膨脹，而NTE填料卻在收縮，兩者相互抵消，整體的淨膨脹量被大幅壓低。

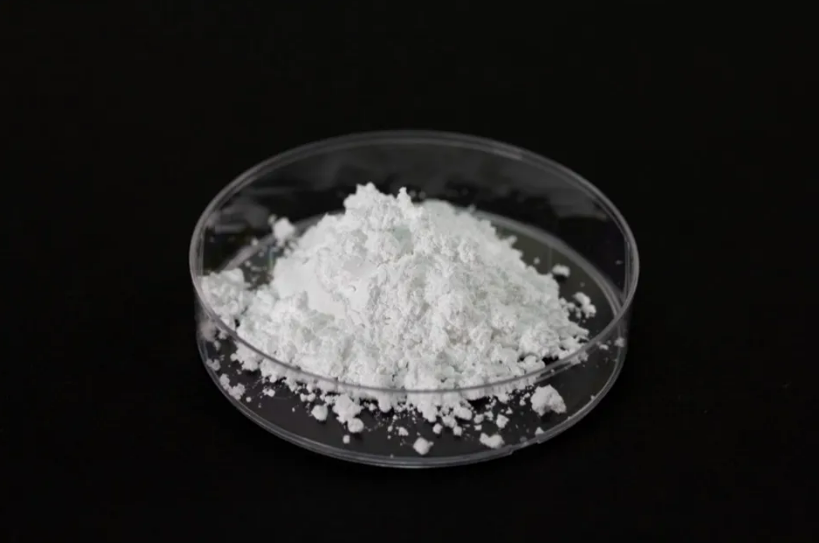

三菱化學的“M-Filleris NTE”：從實驗室到量產線
2026年8月，日本三菱化學宣佈將負熱膨脹填料“M-Filleris™ NTE”正式商業化，這是NTE材料首次以半導體封裝專用產品的身份走向量產。
這款產品的核心突破在於解決了傳統NTE材料的四大工程化難題：
溫度範圍：傳統NTE材料往往只在較窄的溫度區間內表現出負膨脹特性，而M-Filleris NTE在室溫至400°C的寬溫域內均保持穩定的負膨脹性能，覆蓋了半導體封裝從回流焊到可靠性測試的全流程溫度區間。
顆粒形態：傳統NTE材料多為非球形顆粒，流動性差、分散困難。M-Filleris NTE採用球形設計，在環氧樹脂中具有優異的流動性和分散性，這是實現均勻混合、避免局部熱點和CTE波動的關鍵。
比重匹配：傳統NTE材料比重偏高，與矽微粉填料差異較大，容易在混合過程中產生沉降和分層。M-Filleris NTE的比重被調校至與標準二氧化矽填料相當的水平，確保了配方設計的可替換性和工藝相容性。
α粒子控制：通過雜質控制，M-Filleris NTE的α粒子釋放被降至極低水平，降低了軟錯誤（Soft Error）風險——這是先進邏輯晶片和記憶體晶片在長期運行中必須控制的可靠性指標。
三菱化學計畫在2026財年內開始銷售試製品，2027財年下半年啟動量產。除了單體填料，公司還將提供與環氧樹脂預混的母粒（Masterbatch），以縮短客戶的材料設計和驗證周期。
中國方案：西安交大的自主路徑
在國產替代的維度上，西安交通大學胡磊教授團隊走出了一條不同的技術路線。
該團隊以負熱膨脹材料為核心，自主研發了NTE填料體系，並採用多級高導熱填料復配方案——在引入NTE填料降低熱膨脹的同時，通過碳化矽等高導熱填料搭建連續導熱通路，試圖在同一配方中同時解決“低膨脹”和“高散熱”兩大難題。
與國外商用體系相比，這套方案的原料易得、工藝相對簡單，具備規模化量產潛力。團隊還釐清了NTE填料與樹脂異質介面在冷熱循環下的力熱演化規律，建立了適配先進封裝場景的填料篩選與配方設計標準。
從產業鏈安全的角度看，高端封裝填料的供應鏈長期被海外企業主導。負熱膨脹填料作為新一代封裝材料的關鍵品類，國內團隊能否在這一窗口期建立起自主可控的研發和量產體系，將直接影響中國在先進封裝領域的材料話語權。
為什麼是現在？
負熱膨脹材料並非全新發現。鋯鎢酸鹽的負熱膨脹特性早在數十年前就已被學術界確認。但直到2026年，它才真正以半導體封裝材料的身份走向商業化，原因有三：
第一，需求端的臨界點到了。 封裝尺寸和整合密度的增長曲線，終於把翹曲問題推到了非解決不可的程度。矽微粉填充量逼近極限，傳統路徑的邊際收益急劇衰減，行業被迫尋找替代方案。
第二，工程化難題被逐一攻克。 從顆粒形態到溫度範圍，從比重匹配到純度控制，三菱化學等企業用了數年時間把NTE材料從“實驗室可行”打磨到“產線可用”。
第三，AI算力的成本壓力正在向材料端傳導。 當一顆AI晶片的封裝成本佔到總成本的相當比例，當翹曲導致的良率損失以數億美元計，材料層面的每一點改進都具有可量化的經濟價值。
結語
翹曲問題是先進封裝走向更大尺寸、更高密度過程中無法繞過的物理約束。負熱膨脹材料提供了一條從材料本征特性入手的解決路徑——不是對抗物理定律，而是利用晶格結構中那些“反常識”的收縮機制，在膨脹與收縮之間找到平衡點。
三菱化學的M-Filleris NTE標誌著NTE材料從實驗室走向量產，西安交大的自主方案則為國產替代提供了技術儲備。但這還只是開始。更大的封裝、更多的堆疊層數、更薄的晶片厚度——每一個趨勢都在放大翹曲的挑戰，也在放大NTE材料的價值空間。
當晶片製造的精度已經逼近原子尺度，封裝材料的每一個熱膨脹係數的小數點後變化，都可能決定一顆晶片是順利出廠，還是變成廢品。負膨脹材料的故事，才剛剛翻開第一頁。 (觀芯IC)
