🔷告別傳統正面供電，PowerVia通過nano-TSV直達電晶體
🔷供電、訊號首次真正“分家”，Intel 18A重構晶片互連體系
這篇文章，小編想帶大家真正“拆開”英特爾最新一代 Panther Lake，看看被寄予厚望的 Intel 18A 到底做到了什麼。相比單純討論“幾奈米”，我更關注的是18A背後的幾項關鍵變化——RibbonFET全環繞柵極電晶體、PowerVia背面供電、全新的前後端互連體系，以及Foveros-S先進封裝。從實物拆解來看，Panther Lake更像是Intel先進製造的一次集中“交卷”：它不僅要證明18A能夠真正走向商業化，更要回答一個關鍵問題——在TSMC N3E、三星SF2已經進入先進節點競爭的背景下，Intel能否依靠“電晶體+背面供電+Chiplet+先進封裝”重新建立自己的技術優勢？
一、這份材料真正想說明什麼？
通過晶片實物拆解、截面分析、電晶體測量和版圖分析，深入驗證 Intel 18A 工藝第一次大規模進入消費級產品後的真實技術水平。整篇報告圍繞 RibbonFET、PowerVia 背面供電、互連體系、標準單元密度、SRAM、GPU、Chiplet 與 Foveros-S 封裝展開，並與三星 SF2、TSMC N3E 等先進節點進行橫向比較。報告最終想回答的問題可以概括為：Intel 18A 到底是不是一次真正意義上的先進製程回歸，以及 Intel 能否借 Panther Lake 重新證明自己的製造能力。
二、Panther Lake是Intel 18A真正走向商業化的“試金石”
Panther Lake 最重要的意義，並不只是新一代移動處理器，而是它首次把 Intel 18A 的幾項核心技術同時帶入商業產品，包括 RibbonFET GAA電晶體、PowerVia背面供電以及先進Chiplet封裝。從報告拆解結果來看，Panther Lake 並不是一顆完全由 Intel 18A 製造的單片SoC，而是延續 Intel 的分解式架構：Compute Tile採用Intel 18A，GPU根據配置分別採用Intel 3或TSMC N3E，I/O Tile則採用TSMC N6，再通過Foveros-S進行整合。
這體現了 Intel 當前非常明確的戰略——最先進工藝優先用於CPU計算核心，把GPU、I/O等模組交給更成熟或更適合的節點製造。 因此 Panther Lake 本質上也是 Intel “先進製程+Chiplet+先進封裝”路線的一次系統級驗證。
三、18A真正的核心突破之一，是PowerVia背面供電
報告花了大量篇幅拆解 PowerVia（BSPDN，Backside Power Delivery Network），這也是 Intel 18A 與傳統先進節點最大的結構差異之一。

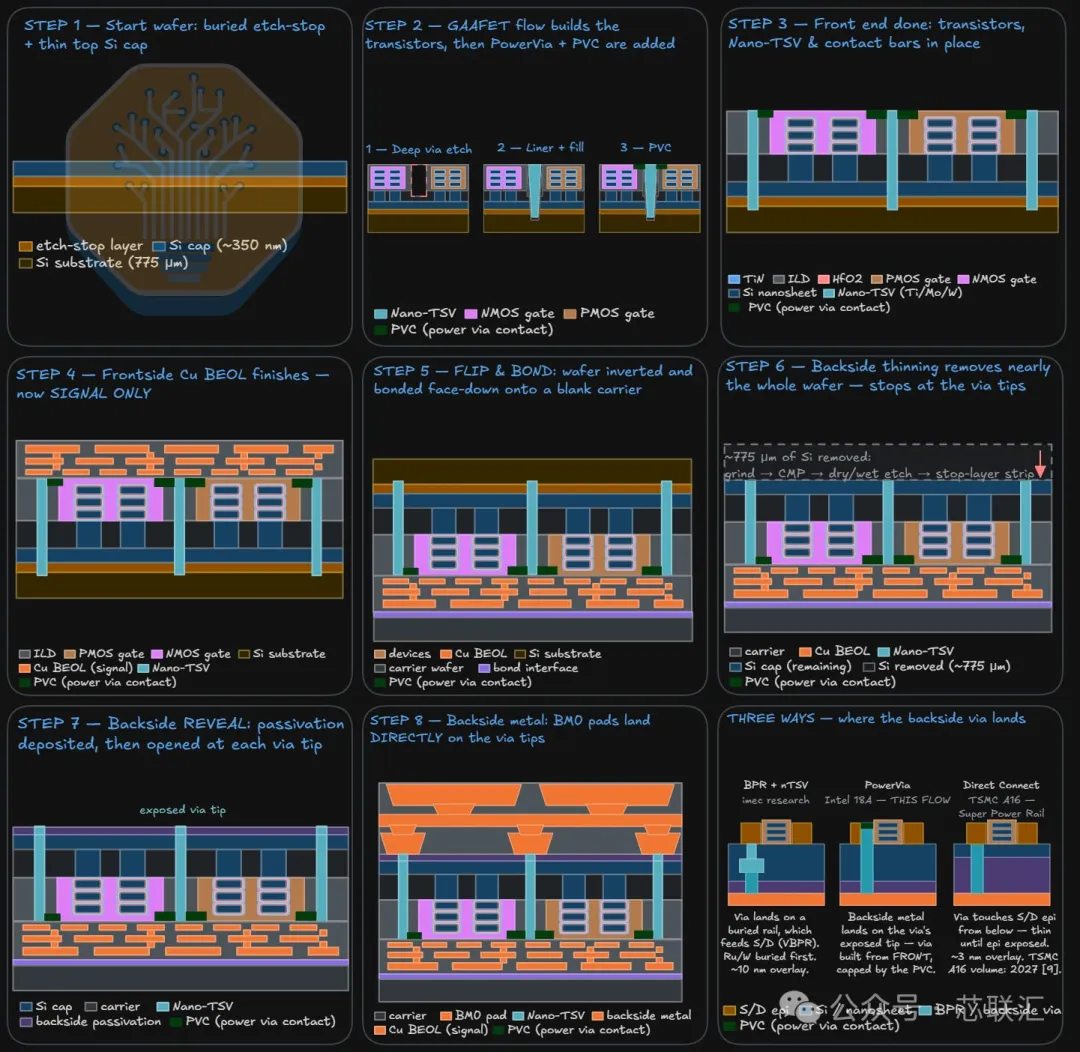

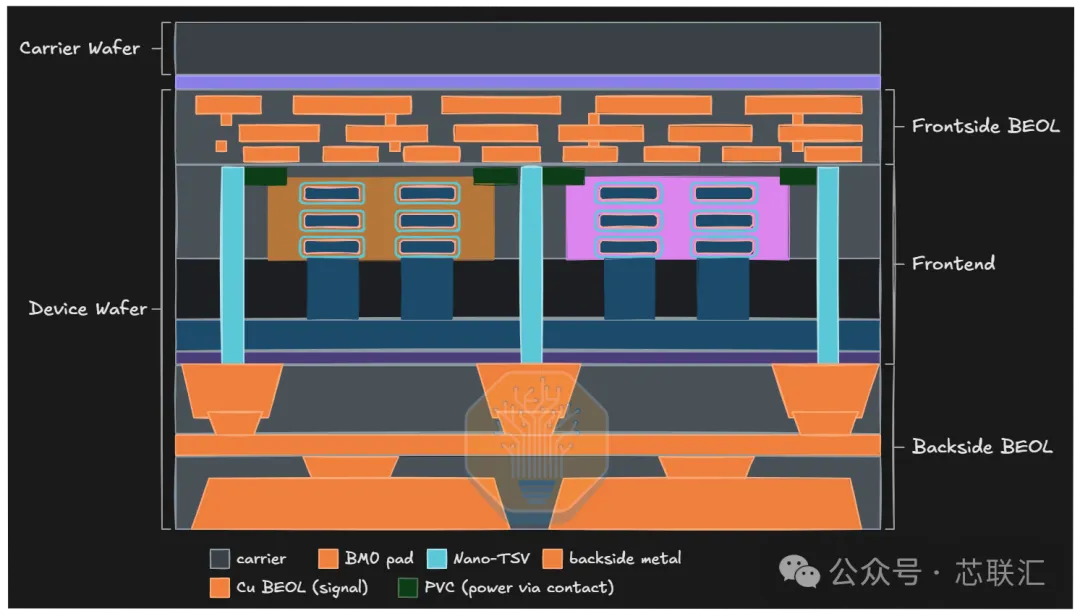

傳統晶片的電源和訊號都需要從晶圓正面金屬層布線，隨著電晶體越來越密集，電源線和訊號線會爭奪有限的布線資源。Intel 18A 則把主要供電網路轉移到晶圓背面：正面主要承擔訊號互連，背面負責電源輸送，再通過 nano-TSV 將電力直接送到電晶體附近。

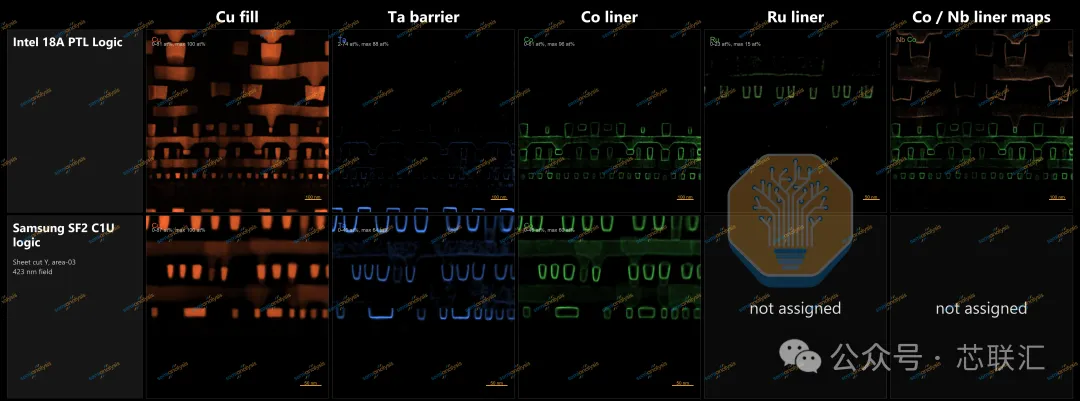

這樣做帶來的價值並不只是“換一個地方布電源線”，而是可以釋放正面金屬層布線資源、縮短供電路徑、降低電阻壓降，同時讓標準單元進一步壓縮。報告還詳細分析了 BM0-BM5 背面金屬層，以及 nano-TSV、Mo/W等材料體系，說明 PowerVia 已經不是實驗室概念，而是真正進入量產晶片的完整製造體系。
四、RibbonFET意味著Intel正式完成FinFET→GAA的電晶體架構切換

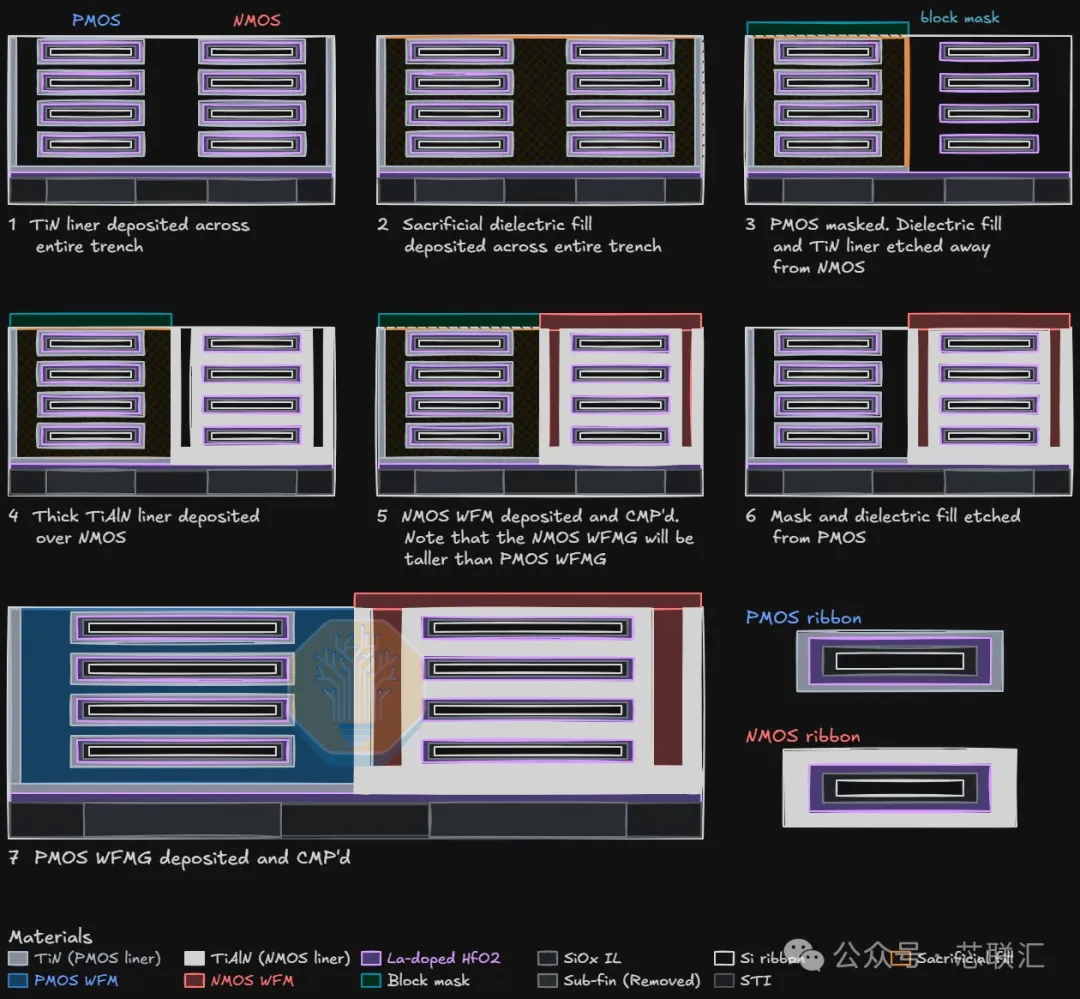

Intel 18A 的另一個核心是 RibbonFET。它本質上屬於 GAAFET（Gate-All-Around FET），通過多層水平奈米片構成溝道，使柵極可以從四周包圍溝道，相比 FinFET 能夠獲得更強的靜電控制能力。

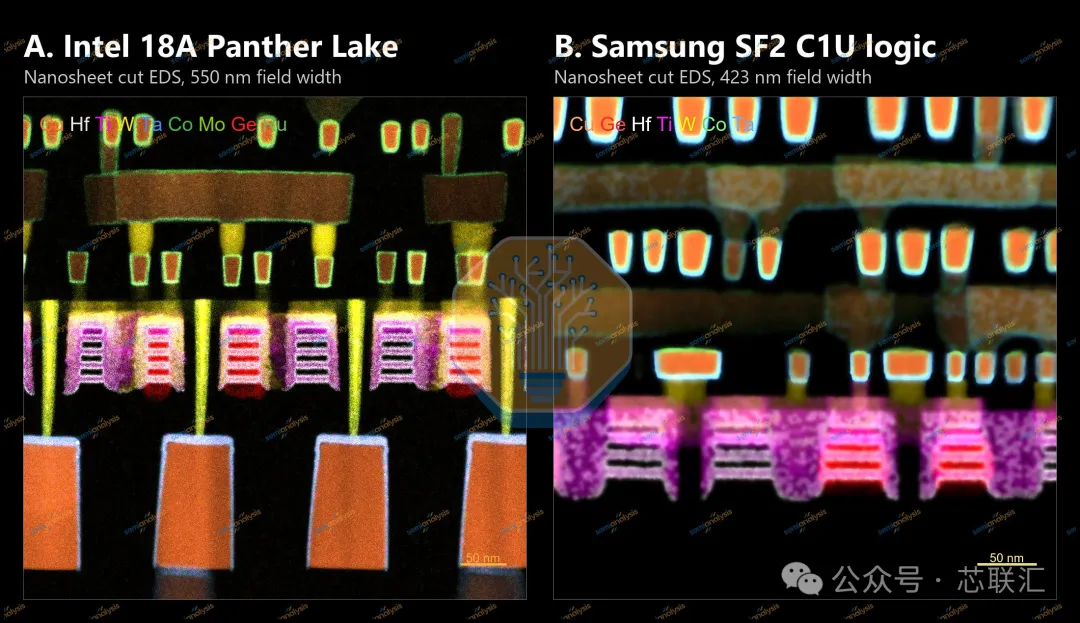

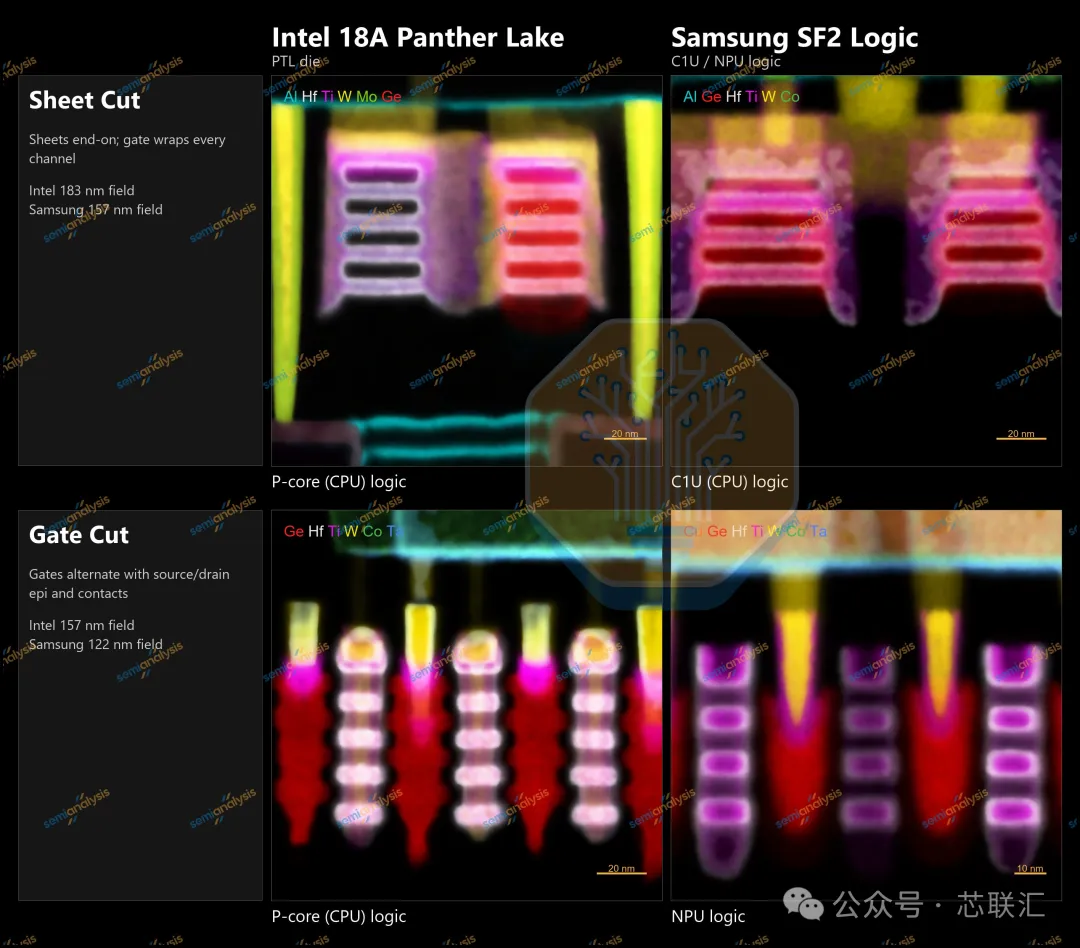

拆解顯示，Intel 18A RibbonFET採用四層奈米片結構，而報告拿三星 SF2 的 MBCFET 與其進行了直接比較。三星採用三層 nanosheet，而 Intel 使用四層 ribbon。這裡不能簡單理解成“四層一定比三層先進”，因為奈米片的寬度、厚度、溝道面積、應變工程以及閾值電壓設計都會影響最終性能。
更重要的是，RibbonFET讓Intel能夠通過調整奈米片寬度來改變電晶體驅動能力，而不像FinFET那樣只能以增加或減少整個Fin的方式進行較粗粒度的調整。這對於邏輯單元和SRAM設計尤其重要，可以在性能、功耗、面積和穩定性之間進行更加細粒度的最佳化。
五、18A並沒有在所有維度“碾壓”TSMC，但PowerVia改變了密度最佳化方式
這是報告裡非常值得注意的一點，並沒有簡單得出“Intel 18A全面領先TSMC N3E”的結論。
實際測量顯示，在代表性邏輯單元中，Intel 18A與TSMC N3E GPU邏輯的Gate Pitch非常接近。報告甚至指出，兩者代表性模型中的柵極間距基本相同，因此真正造成邏輯密度差異的重要因素之一是標準單元高度，而不是單純Gate Pitch。
Intel 18A 的優勢在於 PowerVia 把電源軌移到背面之後，可以使用更緊湊的標準單元高度，同時給M0等局部互連保留更大的幾何空間。也就是說，Intel沒有單純追求“所有線都做得更細”，而是通過電晶體架構+背面供電+互連設計協同最佳化獲得面積和性能收益。
這反映出先進製程競爭正在發生一個非常重要的變化：節點競爭已經從單純的電晶體尺寸縮放，轉向電晶體、互連、供電和設計技術協同最佳化。
六、Panther Lake證明“先進節點”越來越不是一顆晶片全部使用同一種工藝
報告後半部分從晶片平面圖進一步拆解了 Panther Lake 的 CPU、NPU、GPU 和 I/O。

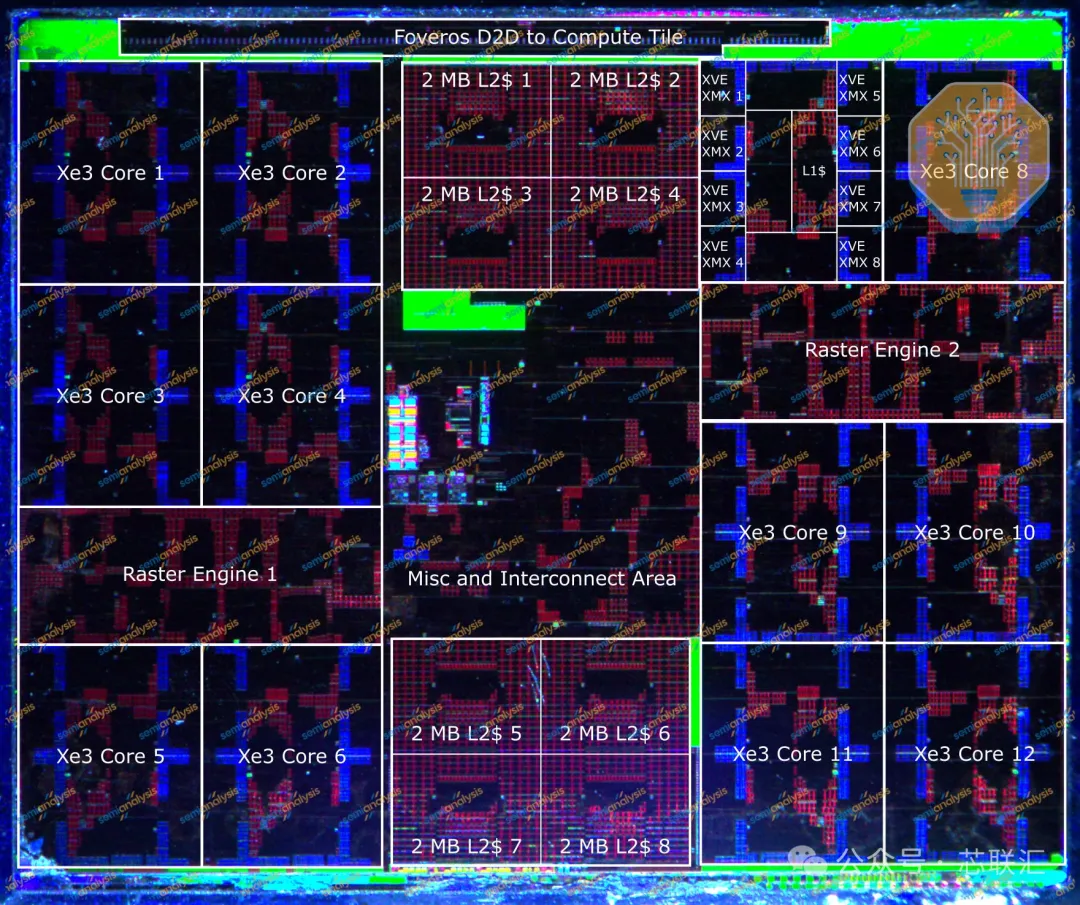

Compute Tile 內部包含 P-core、LP E-core、NPU、DDR PHY、媒體引擎等模組，其中CPU核心採用18A；GPU則出現非常有意思的雙工藝路線：較小GT1 GPU採用Intel 3，而更大的GT2 GPU採用TSMC N3E。報告借此直接比較了不同節點下Xe3 GPU的面積、快取和邏輯佈局。

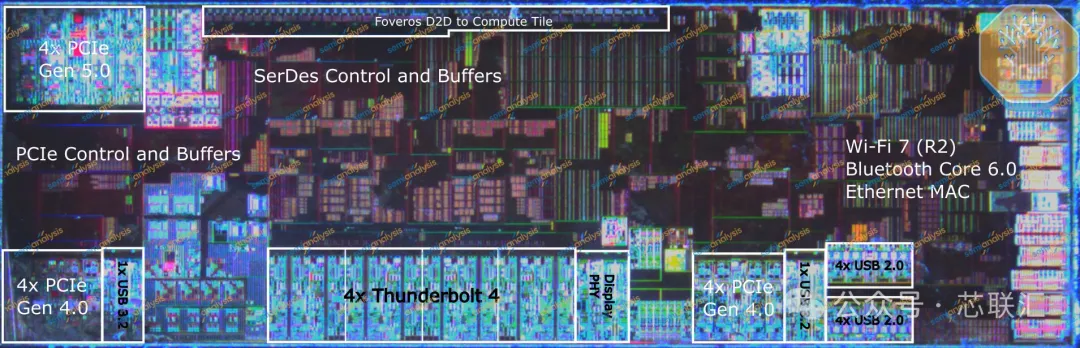

I/O部分則繼續使用 TSMC N6。這種設計說明 Intel 已經不再追求“所有模組全部放在最新工藝”，而是根據不同模組的性能、成本、面積和模擬特性選擇節點。尤其I/O、PHY等電路，本身並不一定能從最先進節點獲得與數字邏輯同等程度的收益。
因此 Panther Lake 更像是一個多節點異構SoC平台：18A負責最需要性能和能效的CPU計算部分，Intel 3/N3E負責GPU，N6負責I/O，再由封裝技術完成系統整合。
七、Foveros-S把Intel的“製程優勢”進一步擴展到系統級整合
最後一個重要主題就是 Foveros-S先進封裝。

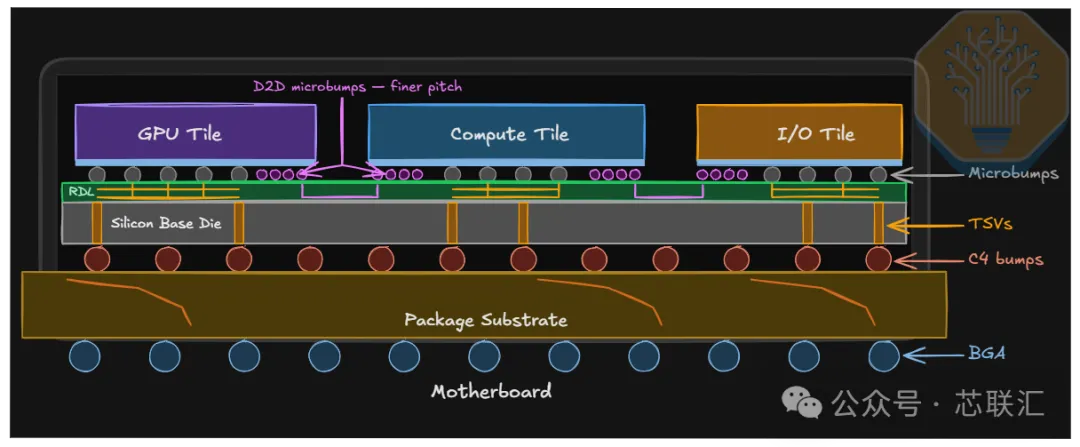

Panther Lake 將 Compute Tile、GPU Tile 和 I/O Tile 分開製造，再安裝在一個被動矽基底（passive silicon base）上，通過微凸點和TSV實現互連。報告實際測得局部 microbump 間距約 25.24 μm，說明 Intel 已經把較高密度的die-to-die互連真正用於消費級處理器。
這種架構的意義非常大：未來Intel不需要讓一顆超大SoC全部承擔先進節點的成本和良率風險，而可以把最先進節點集中在真正需要它的模組上。更小的die也意味著缺陷導致整顆晶片報廢的機率下降，同時不同模組可以獨立迭代。
因此 Panther Lake 展現的並不是簡單的“18A CPU”，而是一套完整的平台：RibbonFET解決電晶體繼續縮放的問題，PowerVia解決供電與布線問題，Chiplet解決不同模組工藝選擇問題，Foveros-S解決不同芯粒之間的高速互連與系統整合問題。
小編總結
Panther Lake真正重要的不是一次普通CPU升級，而是Intel首次把RibbonFET、PowerVia、18A先進製程與Foveros-S Chiplet封裝完整組合進商業消費級晶片，標誌著Intel的競爭方式正在從單純追趕電晶體製程，轉向“電晶體+背面供電+互連+Chiplet+先進封裝”的系統級技術競爭。(芯聯匯)
