HBM4的貴，不只是一顆晶片的定價問題，而是整個DRAM產能體系在AI時代被重新分配的結果。
一條價格曲線正在陡峭抬升。HBM4 12層產品的單價，正從2026年下半年的約2美元/Gb，向2027年的4至5美元/Gb快速攀升——漲幅100%到150%。換成單顆產品更直觀：一顆12層36GB的HBM4堆疊，價格預計從2026年的約600美元翻倍至2027年的約1300美元。
三星已啟動與主要客戶的2027年供應合約談判，報價鎖定在4至5美元/Gb區間的中高位——至少4.5美元/Gb，是當前HBM3E約1.5美元/Gb的三倍以上。
兩代產品之間，不是簡單的"漲價"，而是一次系統性的成本重構。核心追問隨之而來：HBM4憑什麼這麼貴？這些額外的成本到底花在了那裡？
一、供給端：HBM如何"以更少的位元吃掉更多產能" ★
晶圓投入佔比的加速提升。TrendForce的資料給出了一條清晰的曲線：全球三大HBM供應商的HBM晶圓投片量佔整體DRAM晶圓投片量的比例，2025年底約18%，2026年底約22%，2027年底將升至約30%。
三星電子執行副總裁Kim Taewoo在2026年9月公開確認了這一趨勢——預計明年HBM將佔DRAM廠商晶圓總產能的近30%。據行業估算，三星的HBM月均晶圓投入量正計畫從2026年的約18萬片增至2027年的約25萬片。
東吳證券的測算口徑略有不同但趨勢一致：HBM產能佔DRAM總產能的比重從2024年的12.3%升至2025年的17.1%、2026年的20.8%、2027年將達22.5%。
"三倍吞噬"的數學表達。關鍵反差點在口徑之差。按位元供給口徑，HBM佔DRAM位元供給的比例僅為8%、9%到13%。但按晶圓口徑，這個比例要高得多——HBM單位位元所需的晶圓產能約為常規DDR5的2.5至3倍。
這意味著：HBM用不到13%的位元供給，吃掉了將近30%的晶圓產能。每增加一片HBM晶圓投入，就意味著減少約三片通用DRAM晶圓的產出。美光在Hot Chips 2026上給出的官方口徑印證了這一點：HBM相對DDR5的矽片損耗約3倍，且"每一代還在擴大"。
供給端的連鎖反應。摩根大通的測算顯示，2025至2028年DRAM新增產能中有58%將投向HBM製造（註：這是四年累計口徑，非單一年度），HBM佔用DRAM總產能比例將從19%提升至31%。
HBM4的貴，首先不是因為"製造工藝更複雜"，而是因為它在物理上佔用了更多晶圓產能。這決定了HBM4的價格天花板不由技術決定，而由DRAM總產能的物理邊界決定。
二、技術溢價的第一層：定製邏輯基底 ★

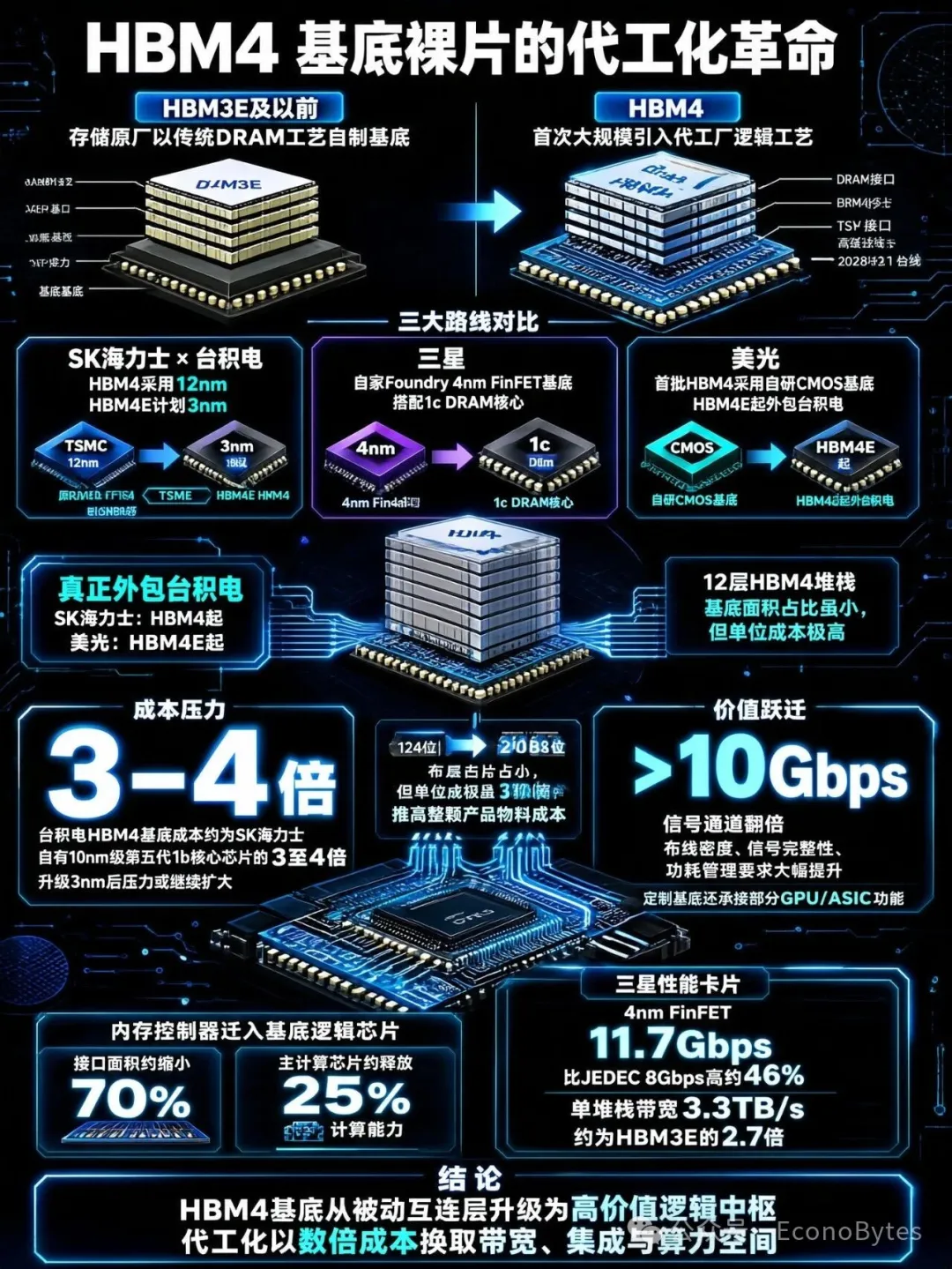

HBM4基底裸片的"代工化"革命。HBM3E及之前的基底裸片由記憶體原廠自行製造，採用傳統DRAM工藝。HBM4首次大規模引入代工廠邏輯工藝。
三條技術路線各有不同：SK海力士與台積電結盟，HBM4基底裸片採用台積電12nm工藝；三星採用自家Foundry的4nm FinFET邏輯工藝搭配1c DRAM核心裸片；美光首批HBM4使用自研CMOS基底晶片。嚴格來說，真正把基底外包給台積電的，目前只有SK海力士（自HBM4起）和美光（自HBM4E起）。
代工基底的成本代價。台積電生產的HBM4基底晶片，成本約為SK海力士自身10nm級第五代1b工藝生產的核心晶片的3至4倍（韓媒與業界估算口徑）。SK海力士HBM4E計畫升級至台積電3nm工藝，成本壓力預計進一步擴大。
這意味著，僅基底裸片一項，成本就增加了數倍。對於一顆12層HBM4堆疊而言，基底裸片雖然只佔總面積的一小部分，但單位成本極高，直接拉高了整顆產品的物料成本。
基底裸片為什麼值這個價。HBM4將介面位寬從HBM3E的1024位翻倍至2048位，引腳速率目標超過10Gbps。2048位介面意味著基底裸片需要承載比上一代多一倍的訊號通道，對布線密度、訊號完整性和功耗管理的要求呈指數級提升。
定製基底還承擔了部分原本由GPU/ASIC承擔的功能。據Marvell資料中心記憶體解決方案副總裁Khurram Malik的表述，將記憶體控製器遷移至基底邏輯晶片後，可使介面面積縮小約70%，為主計算晶片釋放約25%的計算能力。
三星的HBM4基底採用4nm FinFET工藝，引腳速率達11.7Gbps（較JEDEC 8Gbps標準高出約46%），單堆疊頻寬達3.3TB/s，約為HBM3E的2.7倍。
關鍵洞察：HBM4的基底裸片不再是一塊"介面板"，而是一顆需要先進邏輯工藝製造的晶片。這意味著HBM4的成本結構中，首次出現了"邏輯代工成本"這一全新科目。
三、技術溢價的第二層：16層堆疊與MR-MUF的工程極限
HBM3E主流為8層和12層堆疊，HBM4目標是12層起步、16層為高階配置。JEDEC已將HBM4封裝厚度上限從720µm上調至約775µm，為16層堆疊提供標準空間。堆疊層數每增加一層，翹曲控制、散熱管理和訊號完整性的難度都在上升。

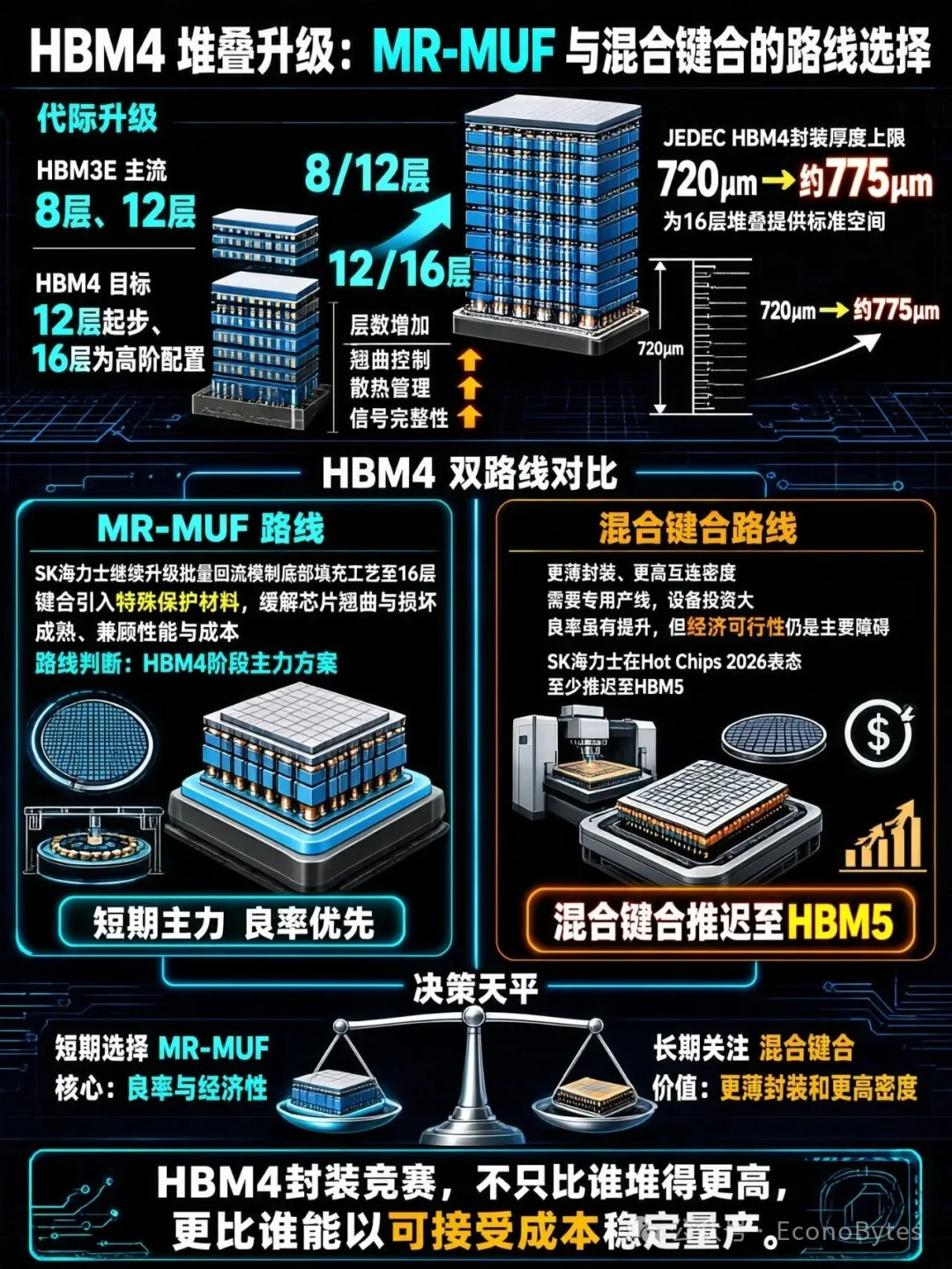

MR-MUF vs 混合鍵合的路線選擇。SK海力士選擇繼續升級MR-MUF（批次回流模製底部填充）工藝至16層，以優先確保良率。MR-MUF通過在鍵合過程中引入特殊保護材料，有效緩解了晶片翹曲和損壞問題，是目前兼顧性能與成本的成熟方案。據SK海力士在Hot Chips 2026上的表態，混合鍵合至少推遲到HBM5。
混合鍵合雖能實現更薄的封裝和更高的互連密度，但需要建設專用產線，裝置投資壓力大。SK海力士技術負責人金鐘勳曾表示，混合鍵合良率較兩年前有所提升，但"經濟可行性仍然是主要障礙"。
良率的經濟學。SK海力士在2026年第二季度業績會上表示，HBM4當前量產良率與品質已達到接近上一代成熟產品HBM3E的水準（注意：官方口徑是"接近"，未披露具體數值）。
但16層堆疊的物理複雜度遠高於12層。即便單層良率達到極高水平，16層堆疊後的綜合良率仍面臨乘法效應的考驗。TrendForce指出：HBM3E剛推出時的溢價比例約為20%，而製造難度更高的HBM4溢價幅度預期突破30%。
關鍵洞察：16層堆疊不是"多貼四層"那麼簡單。每一層增加都會放大翹曲、散熱和訊號衰減問題，而MR-MUF工藝的改進空間正在逼近物理極限。
四、技術溢價的第三層：2048位介面與系統級重構
介面位寬翻倍的系統性影響。HBM4將介面位寬從1024位翻倍至2048位，這不是簡單的"通道增加"。更多的通道意味著基底裸片上需要更多的TSV（矽通孔）、更密集的布線、更複雜的電源分配網路。
對GPU/ASIC側而言，HBM4的介面變化也要求晶片設計同步升級。輝達Rubin Ultra平台已從原定的HBM4e 12層方案，轉向平行評估HBM4e 8層、HBM4 12層、HBM4 8層等多種配置——這正說明介面變化帶來的系統適配複雜度。
定製化HBM的產業含義。三星HBM4基底裸片採用4nm FinFET工藝，是記憶體原廠首次將代工級邏輯工藝引入HBM製造。美光的定製NVHBM（為輝達共同開發）則將基底裸片改由外部代工生產——美光認為，雖然增加了代工成本，但這仍可帶來更高平均銷售價格和更好的利潤表現。

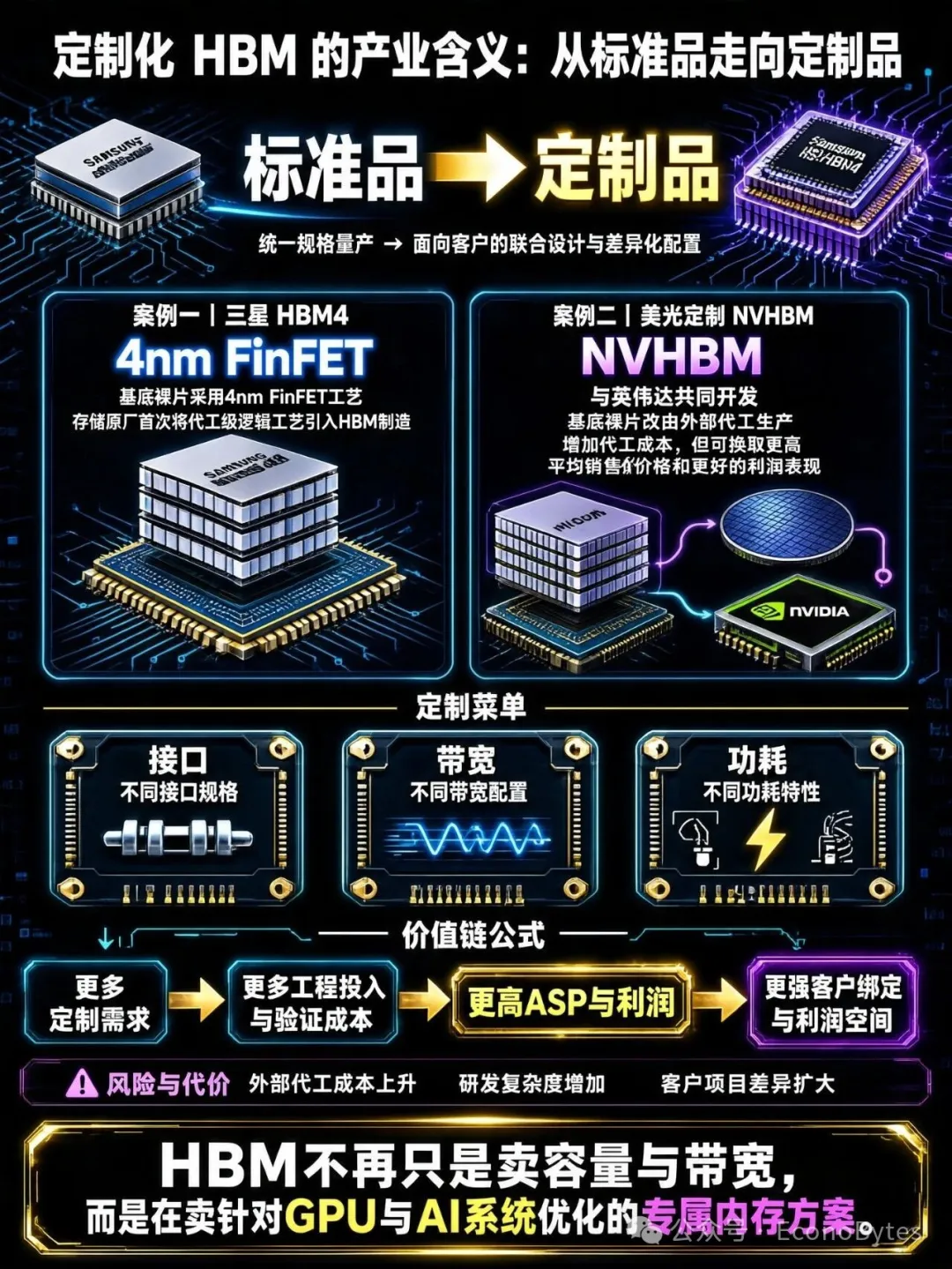

定製基底的產業含義在於：HBM正在從"標準品"變成"定製品"。不同客戶可以要求不同的介面規格、不同的頻寬配置、不同的功耗特性——但每一項定製都意味著額外的工程投入和更高的單價。
關鍵洞察：HBM4的定製化不是在"賣晶片"，而是在"賣系統級的記憶體解決方案"。這解釋了為什麼基底裸片要用代工級工藝——因為它的角色已經從"介面板"變成了"記憶體控製器晶片"。
五、量產進度：三巨頭的賽跑
SK海力士（領跑者的節奏）。2025年9月12日，SK海力士全球率先完成HBM4開發並建構量產體系：頻寬較HBM3E翻倍、能效提升40%、運行速度達10Gbps。HBM4於2025年第四季度開始出貨，2026年第二季度啟動對核心客戶的批次供貨，顯著放量自2026年9月起。HBM4E方面，SK海力士於2026年6月18日向主要客戶供應12層HBM4E樣品（引腳速率最高16Gbps、能效提升20%以上），較原計畫提前。良率方面，SK海力士表示HBM4當前量產良率已接近HBM3E水平。
三星（產能擴張最激進）。三星HBM4自2026年2月全球率先量產出貨，約4個月後（2026年6月）累計銷售額突破10億美元，成為業內首家HBM4銷售額突破10億美元的廠商。2026年5月29日，三星率先向主要客戶交付業內首批12層48GB HBM4E樣品，引腳速度穩定14Gbps、可擴展至16Gbps，性能較HBM4提升20%以上。公司計畫後續推出32GB（8層）和64GB（16層）版本。產能方面，三星HBM整體月均晶圓投片量計畫從2026年的約18萬片增至2027年的約25萬片（增幅近40%）。
美光（爬坡速度最快的追趕者）。美光12層HBM4於2026年第一季度開始量產並出貨，首批為36GB的12層堆疊版本，專為Vera Rubin平台打造；頻寬超2.8TB/s、能效比HBM3E高20%以上。HBM4累計出貨營收已突破10億美元，12層HBM4量產爬坡速度達到上一代HBM3E 12層的兩倍。
關鍵洞察：量產進度的競爭正在從"誰先做出來"轉向"誰做得快、做得多、良率高"。HBM4的競爭本質上是一場產能競賽——誰能更快地把晶圓變成可出貨的堆疊，誰就能在供不應求的市場中拿到最大的份額。
六、需求端：為什麼2027-2028年仍供不應求
高盛的量化判斷。高盛在2026年2月的報告中，將2026、2027年HBM市場規模上調至540億、750億美元，並預計2026-2027年供需缺口保持在5.1%、4.0%的高位。需要說明的是，該機構2026年5月底已進一步將2026/2027/2028年HBM TAM上修至約560億/1160億/1680億美元（三個數字並非出自同一次調整，"2027年750億"為2月舊值，5月已上修至約1160億）。
花旗的判斷更激進：HBM位元需求2027年同比增長62%、2028年增長69%，供需缺口由2027年的-21%擴大至2028年的-36%。
需求驅動力。輝達Rubin Ultra平台的HBM配置，曾在規劃中指向單顆GPU 384GB；但據SemiAnalysis 2026年9月的報導，該配置已從"原規劃的HBM4E 12層384GB"下調至HBM4 8層192GB。Google TPU等AI ASIC的顆數成長，也在放大對HBM位元的需求。美光管理層表示，客戶需求2027-2028年仍遠超供應能力，HBM總潛在市場將從2025年的約350億美元增至2028年的約1000億美元（該里程碑比此前預期提前兩年）。
價格可持續性的判斷框架。花旗認為，HBM4 12hi價格從2026年約2美元/Gb升至2027年4至5美元/Gb，是"反映嚴重供不應求"。三星報價至少4.5美元/Gb，是HBM3E當前價格的三倍以上。HBM4e預計於2027年下半年逐步放量，將進一步抬高加權均價。
關鍵洞察：HBM4的價格曲線不由成本決定，而由供需決定。成本上升解釋了"為什麼貴"，但供需缺口解釋了"為什麼能一直貴"。
結語：一道"產能約束下的工程溢價"

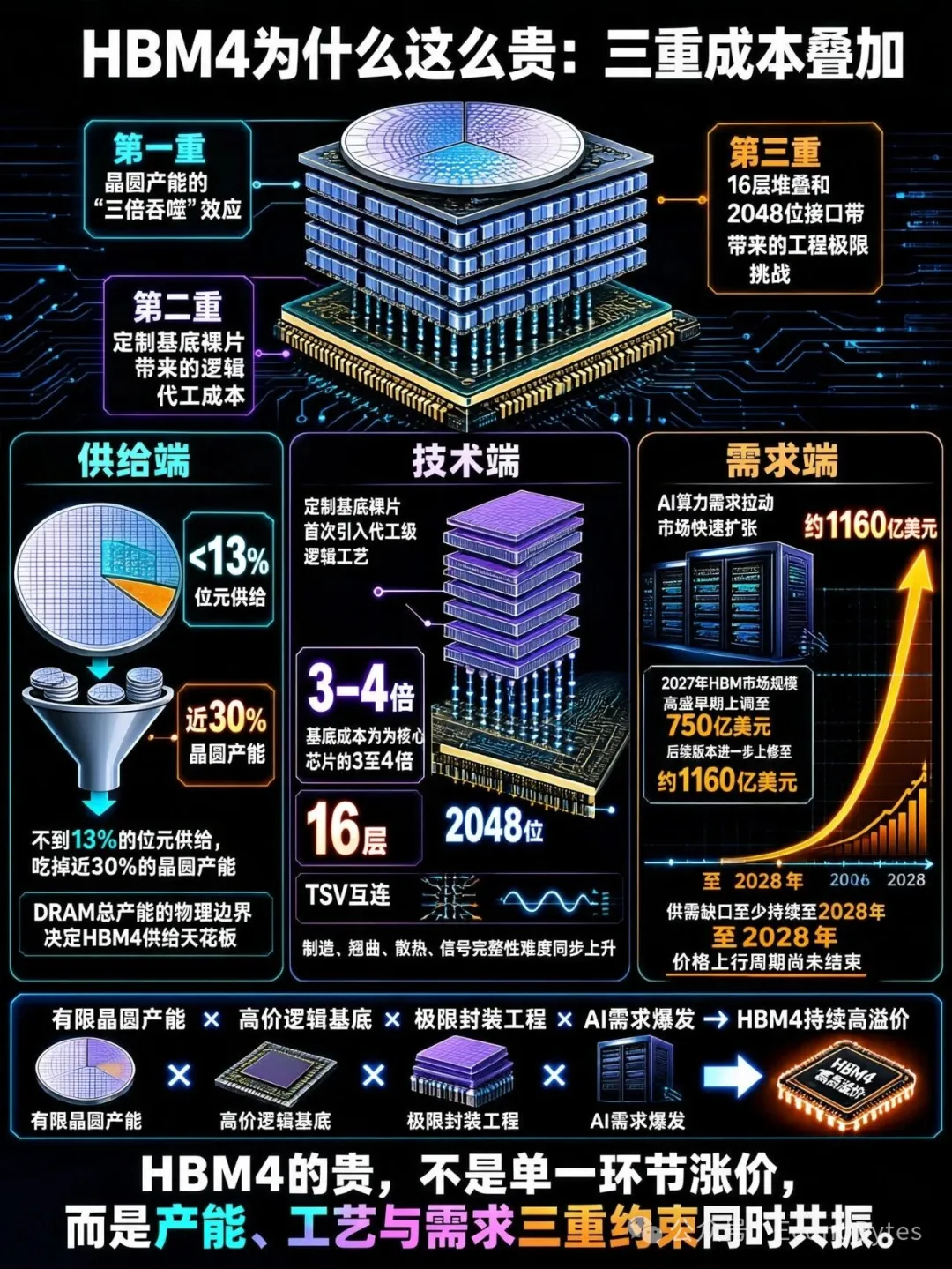

HBM4的貴，是三重成本疊加的結果——晶圓產能的"三倍吞噬"效應、定製基底裸片帶來的邏輯代工成本、16層堆疊和2048位介面帶來的工程極限挑戰。
供給端。HBM以不到13%的位元供給吃掉近30%的晶圓產能，DRAM總產能的物理邊界決定了HBM4的供給天花板。
技術端。定製基底裸片使HBM4首次引入代工級邏輯工藝，基底成本為核心晶片的3至4倍；16層堆疊和2048位介面進一步推高製造難度。
需求端。高盛將2027年HBM市場規模上調至750億美元（後續版本已上修至約1160億美元），供需缺口至少保持至2028年，價格上行周期遠未結束。
對讀者的啟示：跟蹤HBM4的價格，不能只看"漲價幅度"，要看三個變數——HBM晶圓投入佔比的提升速度、基底裸片代工成本的下降空間、以及16層堆疊良率的爬坡節奏。這三個變數決定了HBM4的溢價能走多遠。
