上周拆了先進封裝產業鏈——日月光、長電、通富微電，誰在擴產、誰佔了那塊地盤。那篇留了一個尾巴：先進封裝的下一代基板材料，正在從矽轉向玻璃。
這個轉向不是"可能發生"，是英特爾已經把量產時間表定在了2026到2030年。
而它背後的邏輯，要從一個物理問題講起。
晶片大到矽片扛不住
現在的AI GPU早就不是一顆晶片了。
以輝達H100為例，它不是一顆單獨的GPU die。它是GPU邏輯晶片+六顆HBM視訊記憶體+矽中介層+ABF基板，被封裝成一個"超級系統"。這套系統叫CoWoS，台積電的獨門手藝。
H100缺貨缺了快兩年。但真正卡住產能的不是台積電的5nm產能。是CoWoS封裝產線排不過來。
為什麼排不過來？問題出在矽中介層。
矽中介層是一片矽片，上面不打電晶體，打的是幾十萬根垂直通孔——TSV，讓GPU和HBM能在底下高速互聯。這套工藝越來越像前道晶片製造：光刻、沉積、刻蝕、CMP，什麼都有，就是沒電晶體。成本極高，良率暴跌。晶片面積越大、HBM顆數越多，矽中介層越貴、越容易翹曲變形。
物理規律擺在那裡：矽片做到接近一張光罩的極限尺寸，再往上，良率是斷崖式下降，成本是指數級上升。
這就是為什麼行業開始找替代材料。英特爾找了十多年，答案是一塊玻璃。
一塊玻璃板，三個物理優勢
玻璃基板和矽中介層做的是同一件事：在GPU和HBM之間搭一座高速橋。但玻璃有三件事做得比矽好。
第一，熱膨脹係數和矽幾乎一樣
晶片發熱膨脹，基板也跟著膨脹。膨脹係數不一致，介面處會產生熱應力，長期下來焊點開裂。有機基板（ABF）的膨脹係數和矽差了好幾倍，晶片越大越嚴重。玻璃的膨脹係數和矽幾乎一致，天生不會翹。
第二，電學性能碾壓
玻璃的介電常數和損耗因子都遠低於矽。翻譯成人話：訊號在玻璃裡跑得更快、丟得更少，特別適合AI晶片這種高頻場景。資料上，訊號傳輸速率能提升3.5倍，頻寬密度提高3倍，能耗降低50%。
第三，能做大
矽片受限於晶圓尺寸，最大12英吋。玻璃可以做成面板級，一塊頂好幾片矽片，成本反而更低。
邏輯很清楚：AI晶片越大、越熱、跑得越快，玻璃的優勢越大。
TGV：在玻璃上打幾百萬個頭髮絲細的孔
矽基板的核心工藝是TSV——在矽上打垂直通孔，填金屬。玻璃基板的對應工藝叫TGV——在玻璃上打垂直通孔，填金屬。
聽起來就是換了個材料。做起來是另一回事。
玻璃又硬又脆。傳統機械鑽孔上去就裂。行業主流方案是"雷射誘導刻蝕"，由德國LPKF公司率先推出：先用超短雷射脈衝讓玻璃局部變性，再用化學刻蝕蝕出通孔。孔壁光滑、深寬比高、不裂。一塊玻璃基板上要打出幾百萬個這樣的微孔，每一個都比頭髮絲細。
打完孔之後還要電鍍填銅，讓上下層導電。傳統工藝要求把孔完全填滿，費時費錢。現在主流是"部分填充"，只在孔壁鍍一層銅，時間和成本都省了一大截。
最後一道是RDL重布線。在基板表面做多層精細線路，把幾百萬個通孔和GPU、HBM的焊點連起來。國內廈門雲天半導體已經用大馬士革工藝做出了5層RDL堆疊，最細線寬做到1.5微米。
整個TGV流程就是：打孔→鍍銅→布線。三步，每一個都在挑戰工藝極限。
LPKF卡在那，國產追到那
TGV雷射裝置是整條鏈的核心瓶頸。
一台TGV裝置，全球能穩定供貨的只有兩家：德國的LPKF和4JET。他們的訂單排到了2027年底，幾乎全部流向台積電和三星。2026年是TGV商業化元年，全球市場規模約30億元，增速超50%，完全供不應求。
LPKF為什麼能佔住這個位置？因為"雷射誘導刻蝕"這條路是他們先走通的。後來者要繞過專利或者另闢技術路線，都不是一兩年能完成的事。
國內三家在追。
華工雷射（華工科技 000988）
背靠華工科技，已推出TGV驗證樣機，正在通過客戶測試。
大族雷射
雷射加工老牌龍頭，同樣在推進TGV佈局。
帝爾雷射（300776）
太陽能雷射裝置起家，超快雷射技術遷移到半導體賽道，樣機已交付驗證。
目前的狀態是：樣機有了，驗證中，離批次匯入還有2-3年。但方向和進度是確定的。
上游玻璃原片這邊，國內龍頭是凱盛科技（600552）。它做的無鹼硼矽特種電子玻璃，熱膨脹係數和矽匹配，純度極高，已經供應京東方、三星等客戶。顯示材料業務2025年營收46.3億元，同比增長31.4%。玻璃基板業務是從顯示玻璃到半導體玻璃的技術延伸，卡位很好。
一個被忽略的贏家
整條鏈上還有一個角色，不管矽基板還是玻璃基板，它的需求都在暴漲。
檢測量測裝置。
一個CoWoS封裝裡塞了GPU die加多顆HBM，每一樣都貴得嚇人。任何一個環節出了缺陷，整包報廢。所以每道工序之間都要檢測：打孔有沒有打偏、鍍銅有沒有空洞、RDL線路有沒有短路。檢測頻率和精度要求遠高於傳統封裝。
全球先進封裝檢測的龍頭是Camtek和Onto Innovation，兩家都在以色列。國內的追趕者是精測電子和中科飛測。
這個邏輯和AI晶片本身沒直接關係，但它隨封裝複雜度線性增長。封裝越複雜、BOM越貴，檢測成本佔比越高。不管誰贏——矽基板還是玻璃基板、英特爾還是台積電——檢測裝置都賺錢。這是整條封裝賽道里確定性最高的"賣鏟子的人"。
回到A股
把整條鏈從材料到裝置到檢測串起來，A股對應很清楚。

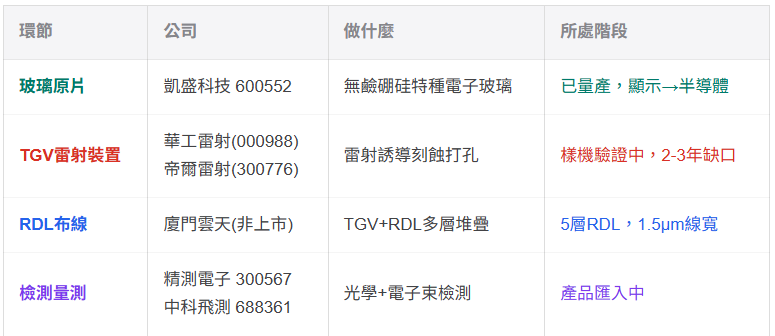

圖4 · A股玻璃基板產業鏈全景：最大缺口在TGV裝置
這條鏈目前最大的缺口是TGV裝置——國產還沒有量產機，被LPKF和4JET卡著。但2-3年的時間窗口放在半導體裝置行業裡不算長，華工和帝爾誰先突破，誰就能吃到第一口。
裝置要提前佈局。TGV雷射打孔機現在訂，2027年才能到貨。國產裝置如果能在這兩年內跑通驗證，窗口期正好卡在2028-2030年的量產爬坡上。這是整條鏈最大的國產替代彈性所在。 (觀瀾Horizon)
