在 A 股學習了這麼多年的半導體、儲存股票，天天盯著 SSD、NAND、HBM 的行情漲跌反覆橫跳，K 線圖倒背如流，但你能說清楚它們分別長什麼樣、在硬碟上待在那個位置嗎？
看似高大上的固態硬碟，拆開薄薄的 PCB 電路板，上面幾顆黑乎乎的晶片藏著整個儲存行業的核心邏輯。
今天教你只憑外觀、位置、長相，帶大家輕鬆看懂 SSD 三大核心角色：主控、NAND 快閃記憶體、HBM 高頻寬記憶體，看完本文後面你看實物一眼就能分清。
01 SSD_主控晶片介紹

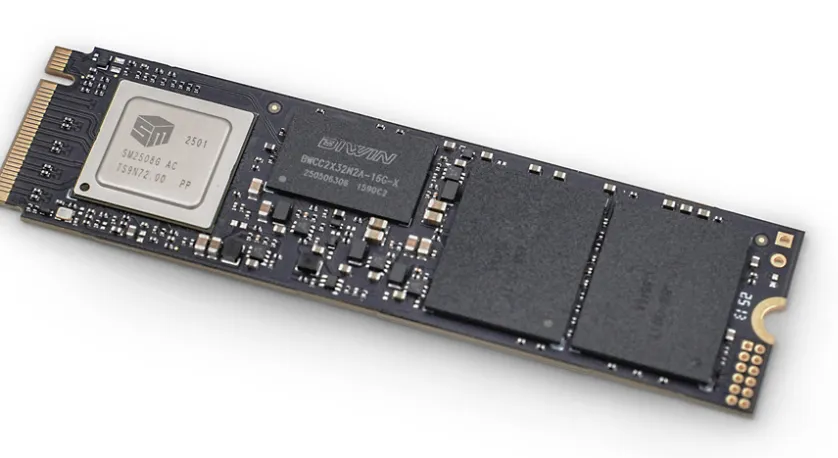

先來說說 SSD 的“大腦”——主控晶片，它是整塊硬碟的絕對指揮官，也是電路板上最好認的晶片。它的固定位置非常固定，永遠蹲在 SSD 靠近金手指介面的位置，剛好卡在資料進出的第一道關口。
這樣的佈局設計特別巧妙，既能最大程度縮短資料傳輸距離，降低讀寫延遲，還能最佳化供電和散熱線路，避免執行階段出現訊號紊亂。
從長相來看，主控晶片算是 SSD 板面上的“大塊頭”，大多是八到十二毫米的方正黑方塊，採用平整的 BGA 封裝工藝，表面乾乾淨淨，不會有雜亂紋路。
晶片正面都會清晰印著品牌 logo、具體型號和製程工藝，比如慧榮、群聯、馬維爾這些常見主控廠商標識，一眼就能識別。
它包攬了 SSD 所有核心工作，資料讀寫調度、錯誤校驗、磨損均衡、快取管理全都靠它，沒有主控，再多的儲存顆粒也只是一堆沒用的廢晶片。
02 NAND在SSD的那裡？
再看我們天天學習念叨的 NAND 快閃記憶體顆粒，它就是 SSD 的“資料倉儲”，我們存的遊戲、檔案、資料，全部都藏在這裡。
和守在介面旁的主控不同，NAND 顆粒通通扎堆佈局在主控的另一側，對稱整齊地排列在電路板末端，根據硬碟容量大小，數量從一顆到八顆不等，容量越大，顆粒數量就越多。
刻意遠離介面和主控的佈局，能有效避免多晶片集中發熱，防止硬碟高溫降速。
外觀上，NAND 顆粒比主控小巧一些，大多是規整的長方形黑晶片，尺寸均勻，板面同樣平整乾淨，表面會刻印廠商名稱、容量大小、快閃記憶體類型以及製程工藝，三星、鎧俠、佰維等廠商的標識隨處可見。
作為斷電保資料的核心儲存單元，3 D TLC、QLC 這些大家耳熟能詳的快閃記憶體類型，指的就是這些 NAND 顆粒的堆疊儲存方案，也是儲存波動的核心標的。
03 HBM的位置介紹
最後重點聊聊儲存圈的頂流黑馬——HBM 高頻寬記憶體，這也是很多人最容易搞混的晶片。
首先糾正一個絕大多數人的誤區：HBM 根本不在 NAND 旁邊，網上很多錯誤解讀都誤導了不少人。它的專屬搭檔只有主控，全程和 NAND 顆粒互不挨著，中間要麼隔著主控晶片，要麼是空置的電路板區域，位置界限特別清晰。而且大家一定要分清，HMB 是虛擬技術，是借用電腦記憶體當快取，沒有實體晶片；而HBM 是實打實銲接在 SSD 上的物理高端晶片，普通家用 SSD 根本配不上，只搭載在頂級 PCIe 5.0 高速 SSD 和企業級高端硬碟上。
HBM 的長相和普通晶片完全不是一個風格，辨識度拉滿。傳統晶片是扁平整塊式，而 HBM 是典型的堆疊結構，像一塊精緻的超薄千層糕，整體尺寸小巧，僅有六到八毫米見方，厚度不足一毫米。
它通過先進的 TSV 矽通孔技術，將四到十六層 DRAM 晶片垂直堆疊在一起，側面能清晰看到層層疊疊的紋理，質感和普通黑晶片截然不同。
在佈局上，它要麼緊貼主控晶片並排擺放，極致縮簡訊號傳輸距離，要麼通過先進的 2.5 D 封裝直接疊在主控上方，極致節省板面空間。
憑藉遠超普通 DRAM 快取的頻寬性能，HBM 能輕鬆解決高速 SSD 的頻寬瓶頸，讓主控和 NAND 的資料交換效率翻倍，這也是它成為高端儲存核心的核心原因。
總結
摸透三者的規律後，區分起來格外簡單，完全不用靠專業儀器。
整塊 SSD 的訊號和佈局邏輯特別清晰，從介面金手指開始，第一順位的大塊方正晶片是統籌全域的主控。
電路板另一端整齊列隊的小長方形晶片，就是負責囤資料的 NAND 快閃記憶體顆粒。
而高端專屬、緊貼主控、自帶分層堆疊紋理的超薄晶片，就是儲存頂流 HBM。 (小仙悠悠)
