先進封裝正在從“後道產能”升級為“系統製造能力”。真正值得追蹤的是裝置能否把更大封裝、更薄晶圓和更密互連穩定變成良率。
1、先進封裝的本質變化：封裝從外殼變成計算系統
上一輪先進封裝研究解決的是“為什麼 CoWoS、HBM、ABF 基板、裝置和測試共同構成 AI 算力交付閘門”。這次更進一步：當這個閘門開始大規模擴產，利潤究竟落在那些裝置上？答案不能靠市場規模乘以裝置佔比得到，因為同樣一條先進封裝產線，工藝路線、封裝面積、HBM 數量、互連間距、晶圓厚度和客戶良率要求不同，對裝置的需求強度完全不同。

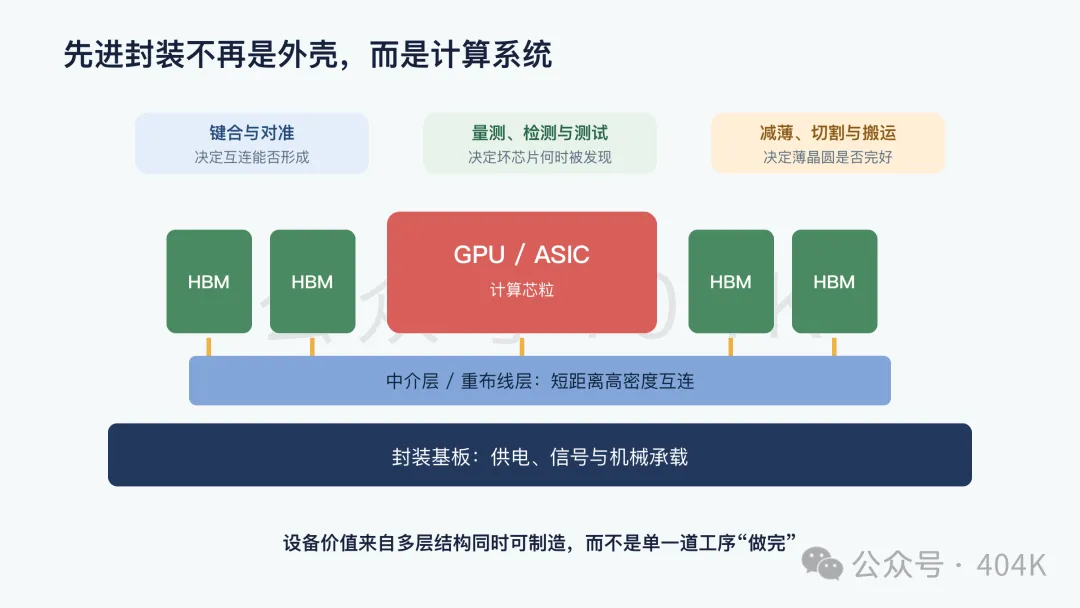

傳統封裝主要完成保護、引出和連接。先進封裝則要在一個封裝內部完成系統級整合：GPU 或 ASIC 負責計算，HBM 提供頻寬，中介層或重布線層承擔短距離互連，基板承擔供電、訊號與機械支撐，再用熱管理和測試保證整套系統可長期運行。封裝不再位於晶片價值鏈末端，而是直接決定頻寬、功耗、延遲和可交付良率。
變化從晶片設計端開始。單顆大晶片繼續放大會遇到光罩尺寸、良率和成本邊界，於是高性能產品轉向多芯粒。可是一旦把邏輯、I/O 和 HBM 放到同一個封裝裡，系統複雜度並沒有消失，只是從前道電晶體整合轉移到封裝互連。每多一顆芯粒，就多一組對準、鍵合、供電、散熱和測試問題；每縮小一次互連間距，就要求更好的表面潔淨度、平坦度和缺陷控制。
這也是先進封裝裝置與傳統後道裝置最根本的區別。傳統裝置競爭更多圍繞速度、穩定性和成本，先進封裝裝置還要承擔“前道化”要求：潔淨度更高、尺寸控制更嚴、對位更精準、資料反饋更即時。沉積、電鍍、刻蝕、化學機械拋光、電子束檢測等原本主要屬於晶圓廠的能力，開始向封裝環節延伸。
因此，先進封裝裝置不能只按“前道裝置”和“後道裝置”二分。更有用的分類是看裝置在系統裡解決什麼問題：形成互連、實現對準、控制缺陷、處理薄晶圓、確認已知良品裸片，還是驗證最終封裝可靠性。越靠近良率閉環、越需要和客戶工藝共同開發，裝置的認證周期與切換成本通常越高。
2、擴產為何不等於供給：裝置決定的是有效產能
摩根士丹利預計台積電 CoWoS 產能到 2027 年可達約 16.5萬片/月。按全年穩定運行粗略折算，接近 198萬片/年；花旗對 2027 年的估計是 180萬-200萬片。不同報告的年末產能、全年產出和產品結構假設並不完全相同，但量級接近，說明擴產方向本身具有較強共識。

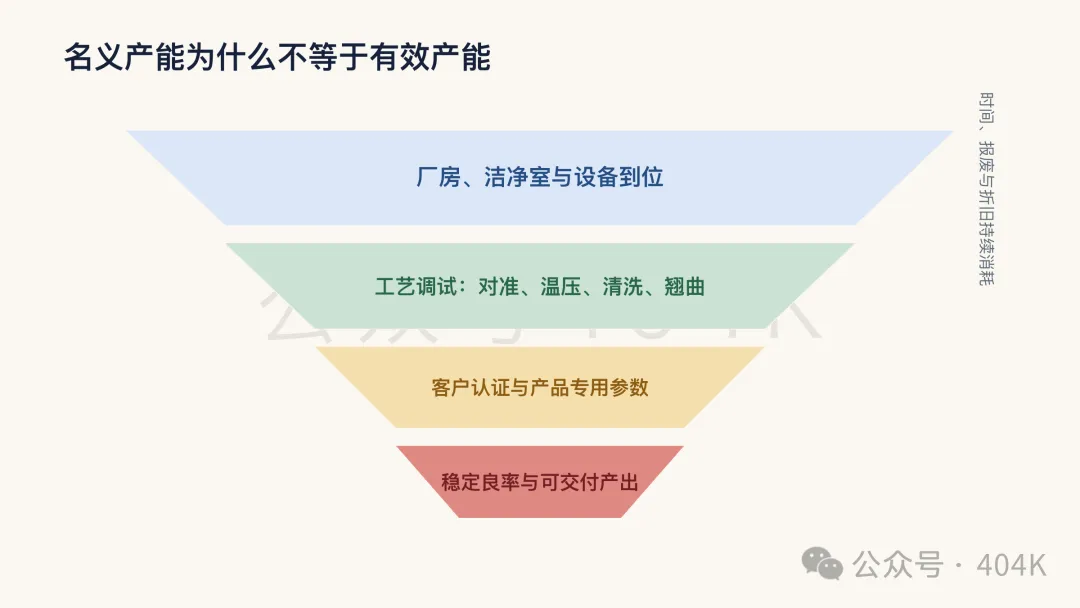

問題在於，產能數字經常混合 4 個不同概念：廠房理論產能、裝置安裝產能、客戶認證產能和穩定良率產能。廠房蓋好後要等裝置交付；裝置到廠後要偵錯溫度、壓力、清洗、對位和搬運；參數跑通後還要針對客戶產品認證；最終還要經過數個季度的良率爬坡。只有最後一層才是可交付的有效產能。
封裝複雜度還會吞噬產能。相同的月產晶圓數量，如果單顆封裝面積更大、HBM 數量更多、測試時間更長，那麼單位裝置每月能完成的封裝數量可能下降。新裝置提高名義產能，下一代產品又用更高複雜度消耗產能，供需並不會線性放鬆。這解釋了為什麼市場一邊看到擴產，一邊仍然看到交期、裝置訂單和客戶分配保持緊張。

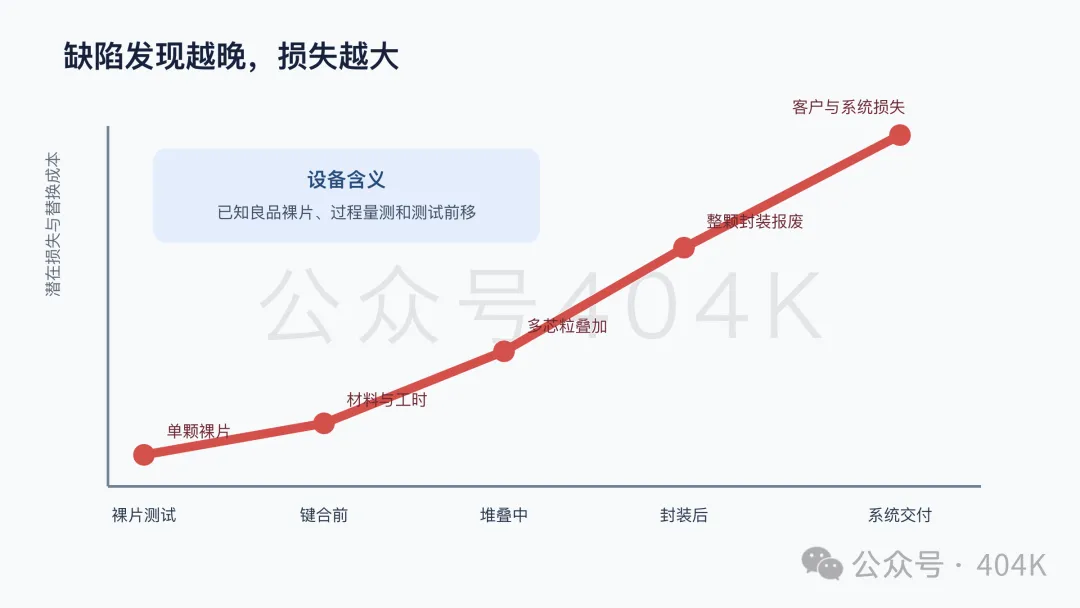

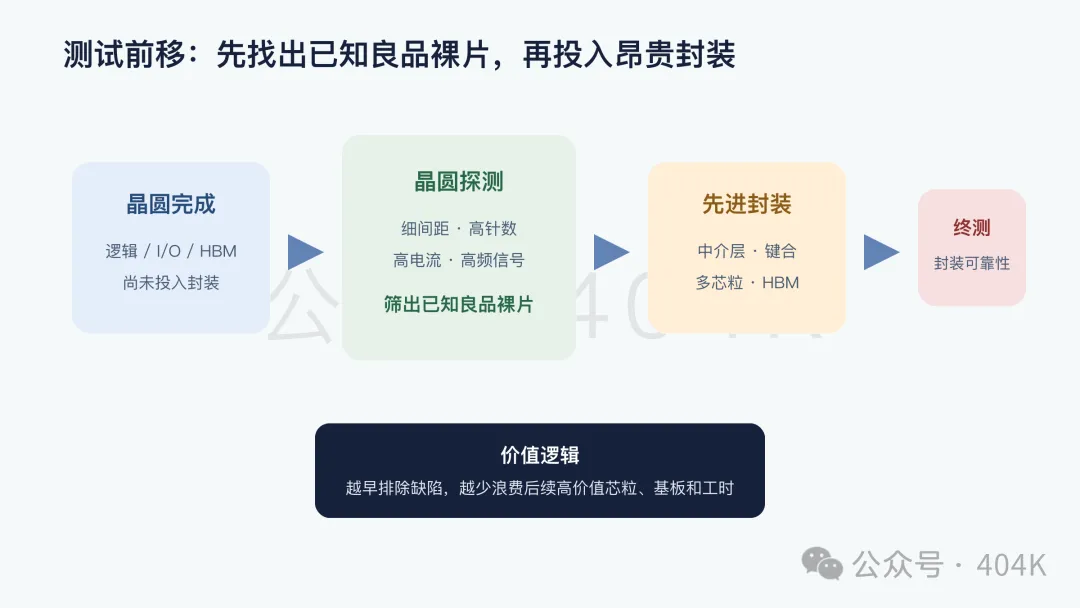

良率的經濟性更關鍵。假設一顆高價值邏輯晶片和多顆 HBM 都已經完成前道製造，進入中介層、鍵合和基板組裝後才發現某個裸片失效，損失的不只是壞掉的那顆晶片，還包括其它良品裸片、基板、封裝材料、裝置工時和測試時間。缺陷發現得越晚，累計損失越大。因此，量測、檢測和測試雖然未必是封裝成本中金額最大的單項，卻可能是保護整顆封裝價值的關鍵環節。

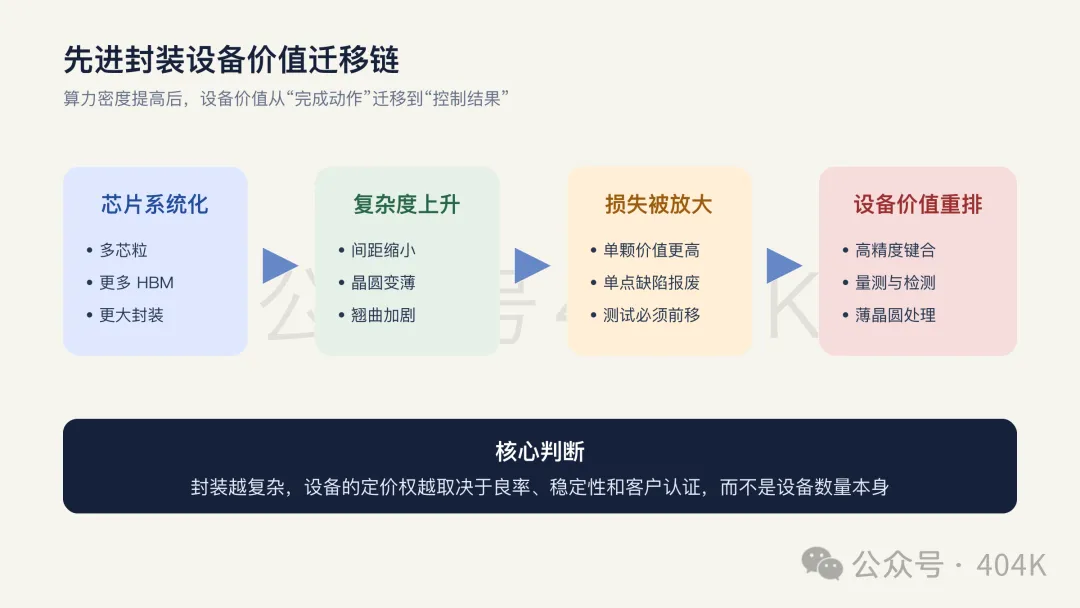

裝置公司的價值也因此發生分層。能夠把裝置賣進新產線，只證明拿到了擴產機會；能夠和客戶共同建立工藝窗口、通過認證並形成重複訂單，才證明擁有技術壁壘；能夠在收入增長時維持毛利率和現金回收，才證明商業價值真正兌現。裝置研究必須從訂單表繼續走到客戶產線和利潤表，不能在“宣佈擴產”處停止。
3、裝置籃子重排：誰在增加步驟，誰在控制結果

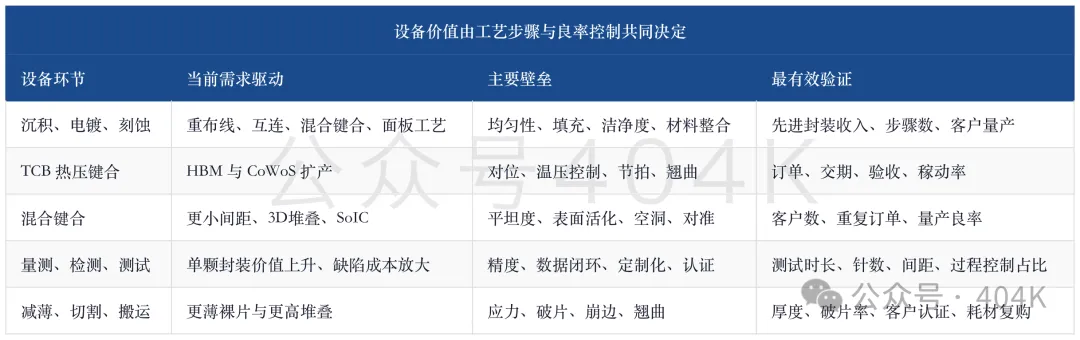

先進封裝擴張幾乎會拉動所有裝置，但各環節的質量不同。第一類是隨工藝步驟增加而增長的裝置，包括物理氣相沉積、化學氣相沉積、電鍍、刻蝕、清洗和化學機械拋光。它們負責形成金屬互連、介質層和表面條件，受益於重布線層增加、混合鍵合介面和面板級工藝。應用材料這類橫跨多工藝的平台型裝置商，優勢在於可以同時覆蓋多個新增步驟。
第二類是直接決定節拍和良率的裝置，包括 TCB 熱壓鍵合、混合鍵合、對準、臨時鍵合與解鍵合。鍵合裝置不是把兩片材料壓在一起那麼簡單。溫度、壓力、時間、表面狀態和對位誤差都會影響連接可靠性；晶圓越薄、晶片越多、間距越小，工藝窗口越窄。裝置廠能否把實驗室參數複製到連續量產，決定客戶願不願意擴大採購。
第三類是過程控制與測試，包括關鍵尺寸量測、缺陷複檢、光學與電子束檢測、X射線、晶圓探測、探針卡、最終測試和系統級測試。它們共同解決一個問題：在高價值封裝不斷累加成本以前，儘早識別缺陷，並把量測結果回寫到工藝參數。花旗把測試稱為先進封裝時代的隱藏基礎設施，關鍵作用是把報廢成本前移管理。
第四類是薄晶圓處理，包括背磨、拋光、切割、雷射加工、電漿切割、臨時載板、搬運和清洗。堆疊層數增加要求裸片更薄，但晶圓越薄越容易翹曲、開裂和崩邊。裝置壁壘在於同時控制應力、總厚度變化、顆粒和破片率，並在後續鍵合前保持可搬運性。

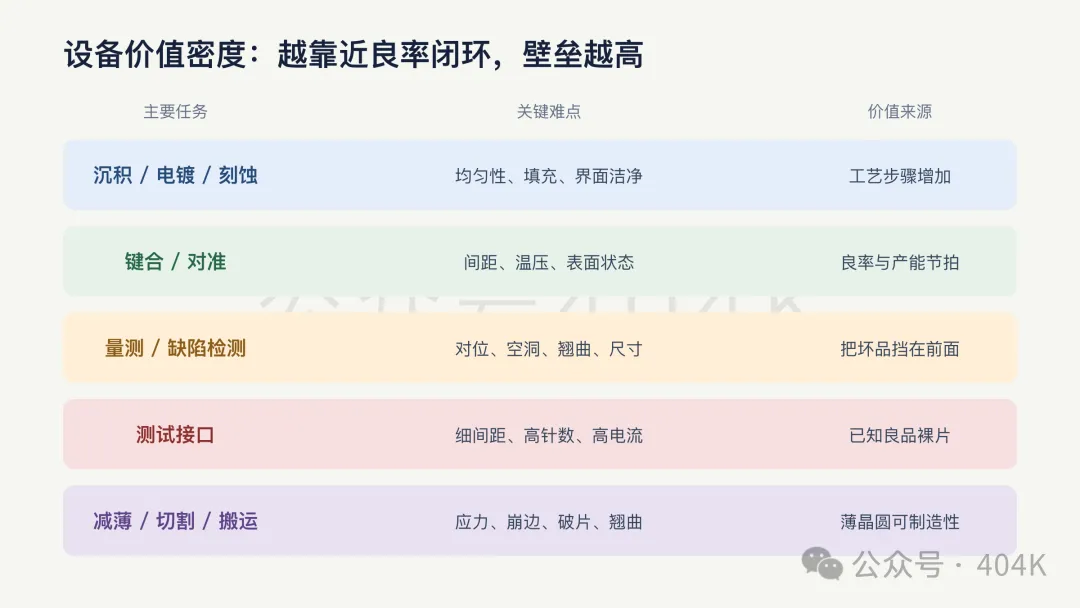

把這 4 類裝置放在一起，價值量排序不應固定。當前大規模擴產階段，TCB、沉積、電鍍和測試可能最先看到訂單；進入更小間距和更高堆疊後，混合鍵合、表面處理和高精度量測的增速可能更快；面板級封裝成熟後，大面積均勻性、光刻、電鍍、刻蝕與搬運裝置又會獲得新的增量。更穩的研究框架，是跟蹤工藝瓶頸在不同代際間的遷移。
4、鍵合裝置的雙路線：TCB 負責今天，混合鍵合爭奪明天

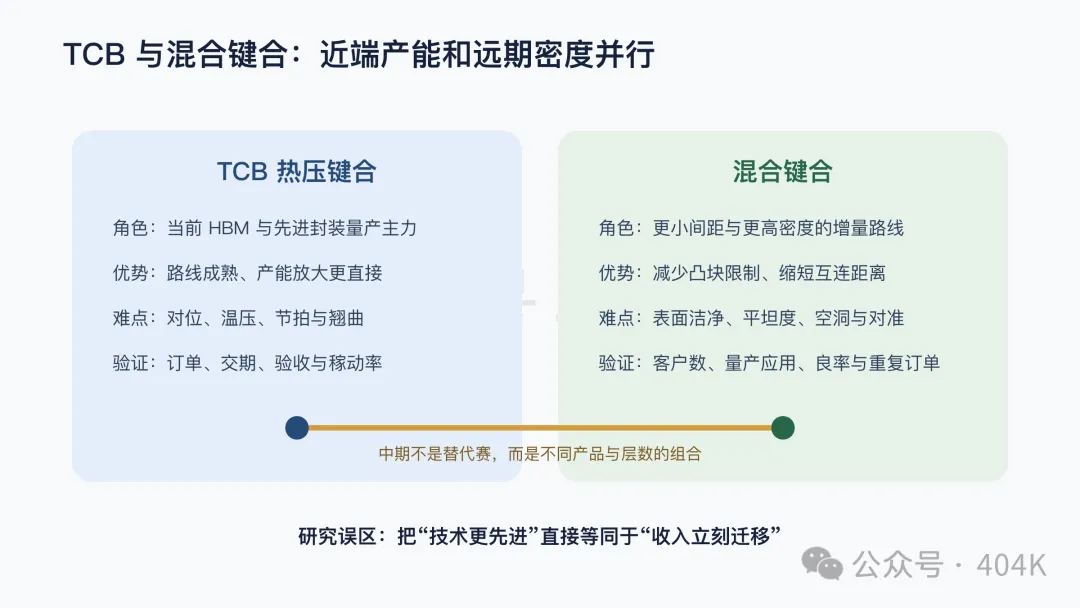

鍵合是先進封裝裝置中最容易被市場過度簡化的環節。常見說法是“混合鍵合將替代 TCB”，但量產現實更複雜。TCB 通過熱和壓力完成微凸塊連接，已經進入 HBM 與先進封裝的大規模生產，優勢是供應鏈成熟、工藝經驗豐富、產能擴張更直接。它的難點集中在對位、溫度均勻性、壓力控制、材料狀態和裝置節拍。
混合鍵合則把金屬與介質介面直接結合，減少微凸塊對間距的限制，適合更高密度和更短互連。它的理論優勢明確：互連間距更小、訊號路徑更短、頻寬與功耗更好。但量產要求也更嚴，顆粒、表面粗糙度、平坦度、氧化狀態、對位和鍵合空洞都會影響良率。實驗室成功不等於大批次生產，更不等於裝置收入立即從 TCB 全部遷移。
中期最可能出現的是分層共存。對成本敏感、工藝成熟、間距仍可由微凸塊滿足的產品，TCB 會繼續承擔主力；對更高堆疊、更小間距、更嚴功耗或 3D 整合的產品，混合鍵合滲透更快。裝置公司因此可能同時受益於 TCB 擴產與混合鍵合匯入，只是兩條收入曲線的時間、客戶和毛利率不同。

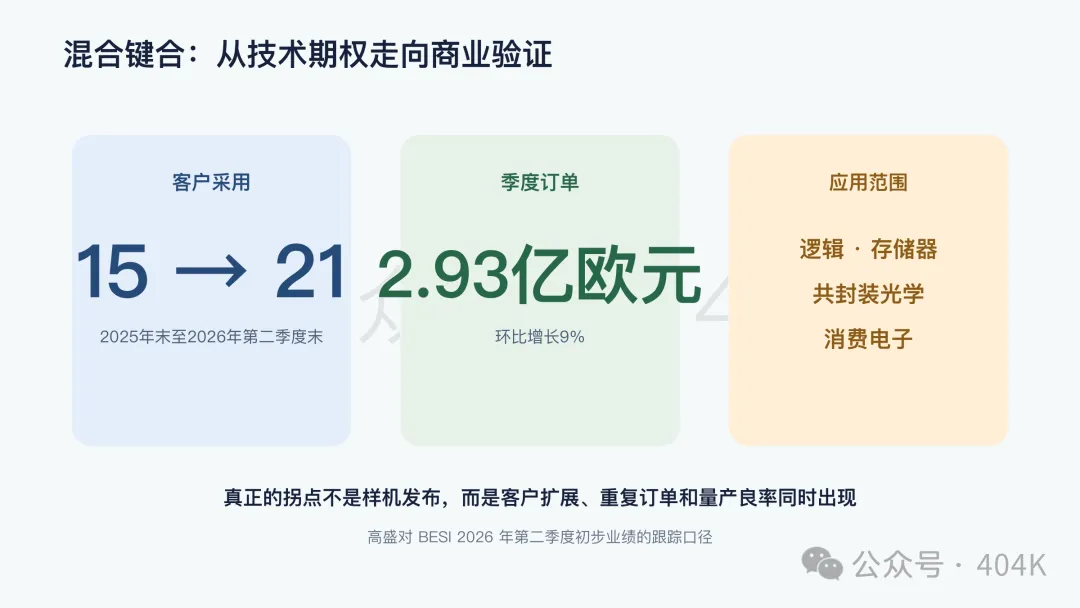

高盛對 BE Semiconductor Industries 2026 年第二季度的跟蹤提供了商業驗證。公司季度收入同比增長 69%，訂單約 2.93億歐元、環比增長 9%；混合鍵合客戶由 2025 年末的 15 家增加到 21 家，應用從邏輯延伸到記憶體器、共封裝光學和消費電子。公司還預計第三季度收入環比增長 10%-15%，毛利率為 63%-65%。這些數字說明混合鍵合已經不只是單一客戶的研發裝置，而在進入更寬的訂單池。
但同一份報告也給出重要反證：如果 HBM 堆疊高度要求放寬，客戶可能延長成熟方案的使用期，混合鍵合採用就會後移；客戶資本開支具有周期性，競爭者進入也會壓低裝置回報。因此，混合鍵合需要用 4 個連續門檻跟蹤：客戶是否增加、是否形成重複訂單、是否進入量產產品、量產後毛利率是否穩定。任何一項缺失，都只能稱為技術期權。
5、量測、檢測與測試：最隱蔽、也最接近良率的價值層

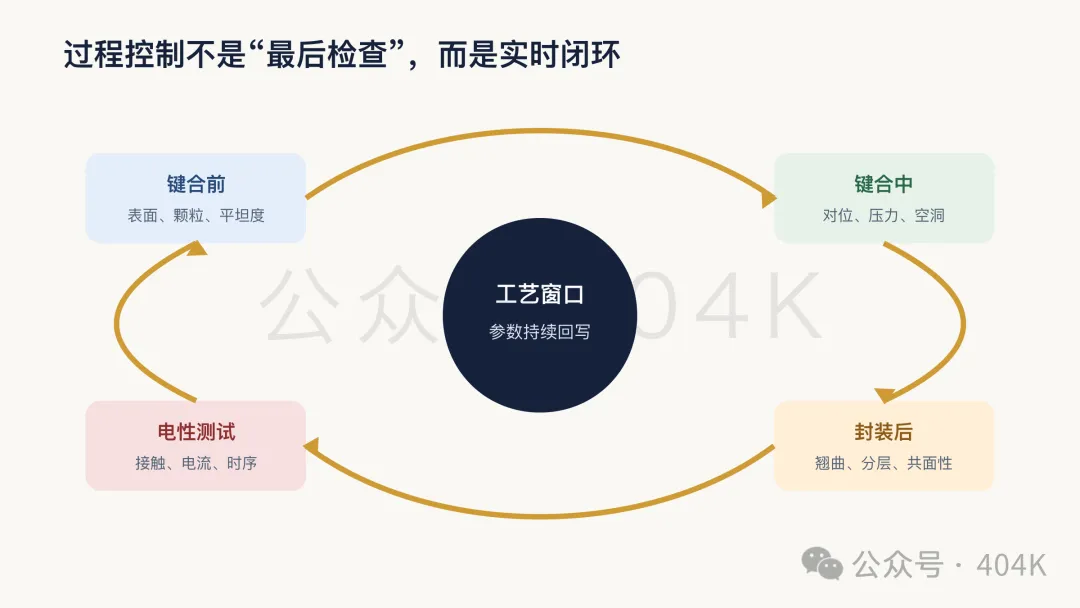

先進封裝把測試從末端抽檢變成貫穿製造的閉環。鍵合前要確認表面顆粒、平坦度和關鍵尺寸；鍵合中要監控對位、壓力、空洞和介面；封裝後要檢查翹曲、共面性、分層和連接可靠性；電性測試還要確認邏輯、I/O、時序、功耗和高電流條件下的穩定性。這些資料不是只用於判斷合格與否，還會反饋給鍵合、清洗、拋光和搬運參數。
Jefferies 引述應用材料的技術路線顯示，電子束過程控制正在從晶圓廠延伸到先進封裝。關鍵尺寸量測與缺陷複檢裝置已經在多家領先記憶體器和邏輯客戶中生產使用，同時光學和 X射線方案仍在開發。這說明過程控制市場不是某一種檢測技術獨佔，而會根據缺陷類型形成組合：電子束看更細缺陷，光學提高吞吐，X射線觀察不可見介面，三者共同服務良率。
測試前移的經濟意義更直接。花旗指出，一顆 AI 加速器或 ASIC 的探針觸點可能超過 2萬個，間距低於 45微米，還要在多個電源域承載數百安培電流。探針卡不僅要保證微米級平面度和接觸電阻，還要在數百萬次觸壓後維持一致性。隨著觸點間距向 36微米路線發展，探針卡本身越來越像用半導體工藝製造的精密系統。
認證周期構成另一層壁壘。花旗給出的行業觀察是，先進探針卡認證可超過 12個月；一旦通過客戶認證，更換供應商會同時影響晶片焊盤佈局、訊號完整性、接觸力和測試程序。裝置公司的護城河由此不只是硬體精度，還包括與客戶協同設計、快速修改和本地維護能力。
這類裝置的財務質量往往也不同。測試介面、探針卡和部份量測工具具有耗材、翻新、服務或持續升級收入；新晶片每次改變焊盤、針數、功耗和測試條件，都可能觸發新設計。相比只在擴產時銷售一次的大型裝置，持續服務和定製收入更容易跨越單一資本開支周期。不過，客戶集中、研發費用和快速迭代也會壓縮利潤，不能只看到高毛利標籤。
6、減薄、切割、光刻與面板級封裝：長期增量來自可製造性
更高堆疊要求每層裸片更薄。減薄需要同時控制機械應力、厚度均勻性、背面損傷和後續搬運。晶圓越薄，剛性越低，翹曲和破片風險越高，往往需要臨時鍵合到載板，完成背磨、拋光、清洗和檢測後再解鍵合。臨時材料、溫度、雷射或機械解鍵合參數，也會影響殘膠、變形和表面質量。
切割路線同樣會分化。刀輪切割成熟、成本低，但可能產生崩邊和機械應力；雷射適合更精細或特殊材料，但要控制熱影響區；電漿切割能處理窄切道和複雜輪廓，卻需要更高裝置與工藝投入。先進封裝不會讓某一種路線統一市場，而會讓材料、厚度、切道寬度和損傷容忍度決定裝置組合。裝置廠的機會來自“更多產品需要專用參數”，風險則是客戶路線變化導致裝置利用率不穩定。
光刻也需要克制理解。先進封裝重布線和大面積基板需要圖形化，傳統掩模光刻具備成熟吞吐，直寫光刻則在無需掩模、設計靈活和大面積補償方面有價值。直寫的優勢在多品種、快速迭代和翹曲補償，限制在吞吐、解析度和量產經濟性。它更像特定工藝窗口的增量工具，而不是自動替代所有掩模裝置。

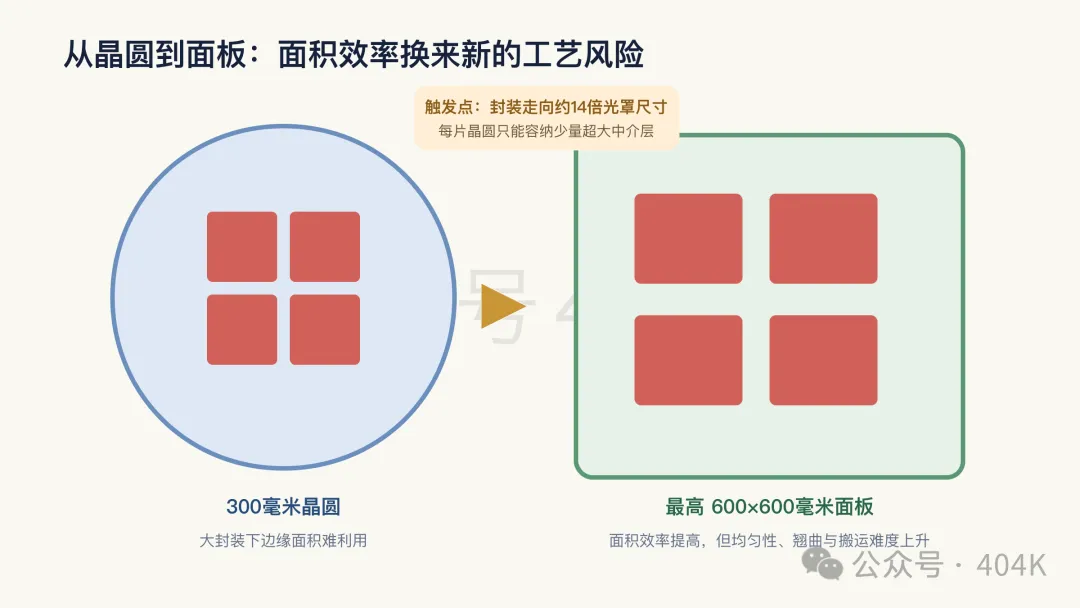

面板級封裝把這些問題集中放大。Jefferies 引述應用材料判斷，隨著 AI 加速器走向約 14倍光罩尺寸，300毫米晶圓上只能容納約 4-5 個超大中介層，行業因此探索最高 600×600毫米面板。面板提高面積利用率，卻把大面積均勻性、翹曲、光刻拼接、電鍍厚度、刻蝕一致性和搬運穩定性推到新難度。
這也是為什麼面板級封裝應被視為長期裝置期權，而不是短期收入基準。只有當客戶明確產品、裝置完成認證、良率達到經濟水平、面板材料與搬運體系穩定後，面積效率才能轉化為成本優勢。此前，晶圓級 CoWoS 和 SoIC 仍會承擔主要量產，面板裝置收入更可能以試驗線、先導線和局部工序逐步出現。(404K)
