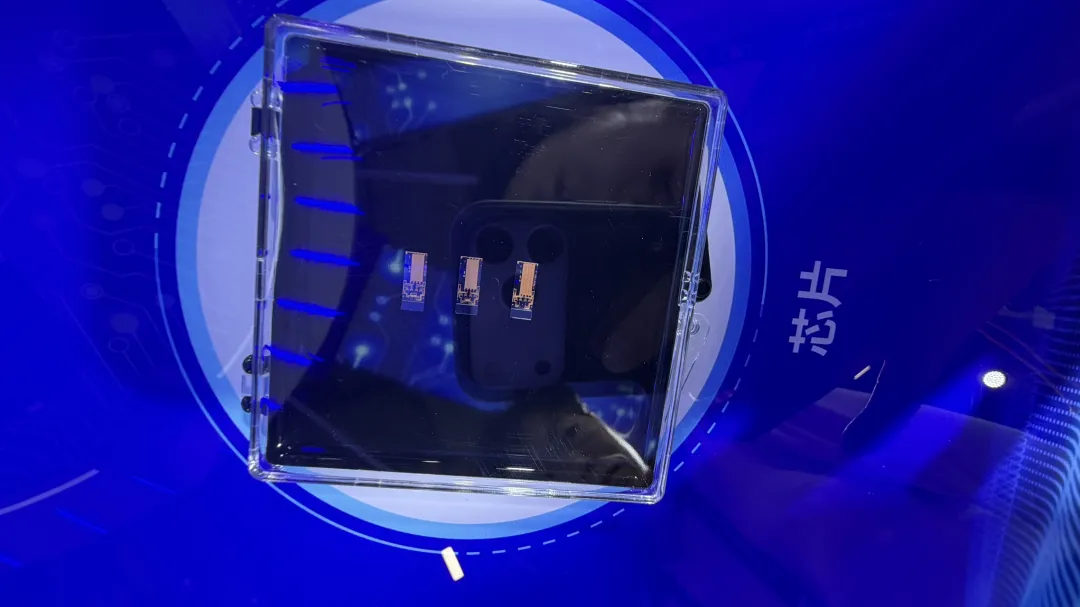

iTGV2027國際玻璃通孔技術創新與應用論壇將於5月12-14日在無錫國際會議中心盛大開幕。iTGV2027將展出UHD FC‑BGA大尺寸玻璃核心封裝基板，整體尺寸140mm×160mm，成品厚度僅2.5mm。基板中央有一個明顯的方形大開口（Cavity腔體），四周密佈BGA焊球陣列與精細走線，直觀呈現出"大板面、超薄化、高密度"三大特徵。其工藝關鍵工藝指標達到全球第一梯隊：
• BGA間距0.35mm，引腳密度遠高於常規基板；
• 線寬/線距0.055mm/0.05mm，在有限面積內佈置海量高速訊號通道；
• 雷射孔/焊盤0.095mm/0.17mm，微孔成型精度極高；
• Core背鑽0.15mm偏移，控深精度小於0.47mm，有效減少高速訊號Stub殘樁帶來的反射損耗；
• 特殊工藝：POFV+雷射盲孔，這是高密度基板的核心製程。
材料選用猛虎EM‑526+NY‑P4高速高頻體系，搭配0.15mm薄芯板，在140mm×160mm的大尺寸下把總厚度壓到2.5mm，同時抑制翹曲變形，滿足HBM、Chiplet多晶片共封裝對平面度的嚴苛要求。整塊高密度基板從頂到底拆解為六個編號模組：
① 內埋元件Cavity（腔體）方形大開口。內埋元件"直接嵌入基板腔體內部，縮短晶片到無源元件的傳輸距離，降低寄生電感。大開腔正是為內嵌晶片或無源元件預留，是"縮短傳輸距離"類股的首要手段。
② 國產自研Low CTE高速高頻材料層——猛虎EM‑526+NY‑P4材料體系。低粗糙度表面處理+低CTE材料，從基材源頭降低高頻訊號損耗，抑制熱膨脹失配，是"提高傳輸訊號"類股的核心。
③ 高密度電鍍銅柱——大量金色垂直銅柱貫穿多層介質POFV工藝中的銅填充互連。電鍍銅柱替代傳統通孔，實現更短、更低阻的垂直訊號路徑，是高密度互連的骨架。
④ Cu Plating高深寬比電鍍——Skip Via、Glass Core plating、High AR PTH/Cu pillar，雷射盲孔+POFV的電鍍填充能力。高深寬比微孔無空洞電鍍，是22層厚板實現可靠垂直互連的工藝基石。
⑤ PP+ABF介質層——灰色與藍色交替的介質22層堆疊中的增層材料。ABF（Ajinomoto Build‑up Film）是高端FC‑BGA基板的標準介質，配合PP半固化片完成層壓，實現超細線路製作。
⑥ Via Bond(N+M)+玻璃芯板/金屬芯前瞻性的模組——代表封裝基板公司佈局的下一代基板路線：N+M分層壓合鍵合，以及玻璃芯板（Glass Core）替代傳統有機芯板。UHD目前仍是有機基板，驗證樣品已經把玻璃芯板納入技術儲備，呼應行業向玻璃基板演進的大趨勢。
Ai設計公司玻璃芯核心基板目標的技術實現邏輯，UHD基板已經實現了Cavity腔體、POFV+雷射盲孔、0.05mm線寬、22層超薄大板等核心能力，定位於2028中國第一代玻璃芯基板的量產節點：
縮短傳輸距離：通過內埋元件Cavity、電鍍銅柱、小間距晶片連接、微小盲孔，把訊號路徑從"繞行長通孔"壓縮為"短直銅柱+腔體直連"，大幅降低寄生參數，提升高速訊號完整性。
提高傳輸訊號：低粗糙度表面處理減少訊號趨膚效應損耗，Low CTE材料控制熱失配，玻璃芯板作為下一代低損耗載體，三者共同保障高頻高速訊號質量。
降低損耗：超細銅芽銅箔、低粗糙度表面、薄鎳鈀金表面處理，從導體材料到表面工藝全鏈路降低插入損耗，適配AI伺服器高速SerDes訊號傳輸。
工藝特點：PP+ABF介質、Skip Via跳孔、高深寬比電鍍、Via Bond層壓鍵合、mSAP/SAP精細線路成型，構成完整的高密度製程工具箱。
國產高端基板正在從"跟跑"向"並跑"邁進。長期以來，AI晶片配套的高端FC‑BGA基板由日本、台灣廠商主導。超大玻璃芯UHD基板在大尺寸、超薄、細線路、POFV工藝上已經達到行業主流水平，證明本土企業具備切入AI算力封裝供應鏈的技術能力。
技術路線圖清晰指向玻璃基板。原理圖明確把"玻璃芯板"列入提高傳輸訊號的核心手段，工藝特點中也出現"Glass Core plating"，說明摒棄了現有有機基板的設計邏輯，而是在為玻璃基板時代做技術鋪墊。這與當前台積電CoPoS、英特爾EMIB玻璃芯基板、AGC/TGV等行業趨勢完全同頻。
不可否認，這款產品距離國際現有有機基板的頂尖水平仍有差距。0.05mm線寬距海外0.03mm級極限工藝尚有空間；大尺寸超薄基板的量產良率、高頻高速材料的供應鏈自主率、玻璃芯板的實際落地進度，都是需要持續攻克的難關。玻璃芯板目前仍處於技術儲備階段，距離真正量產還有1年的驗證周期（2027），一年的風險量產（2028）。
本土PCB企業正從當前高端有機基板到下一代玻璃基板的技術演進路徑。iTGV2027無錫玻璃基板大會總負責人齊道長拿到的UHD實物證明了當下的量產能力。在AI算力持續拉動先進封裝需求的背景下，這類高密度、大尺寸、低損耗的封裝基板，將成為國產半導體材料突圍的重要戰場。
