A20 Pro：2nm CPU 史上最快放棄PoP封裝，改為WMCM封裝
台北時間 9 月 10 日凌晨，蘋果召開 2026 秋季發佈會，推出 iPhone18 Pro、iPhone18 Pro Max、折疊新機 iPhone Duo，同時更新 Apple Watch。
相比外觀與影像迭代，整場發佈會最大亮點是晶片革新。
A20 Pro 正式登場，蘋果首次把 2nm 製程帶入 iPhone，CPU、GPU、端側 AI、記憶體頻寬、先進封裝與散熱實現全面升級。
蘋果還放棄沿用多年的 PoP 垂直堆疊封裝，改用全新方案，讓處理器與記憶體互聯更緊密，A20 Pro 也成為本次發佈會最受行業關注的半導體產品。
iPhone18 Pro 的核心升級，早已不止從 3nm 邁入 2nm 製程。
蘋果同步重構了晶片計算架構、記憶體互動、封裝結構與散熱體系。

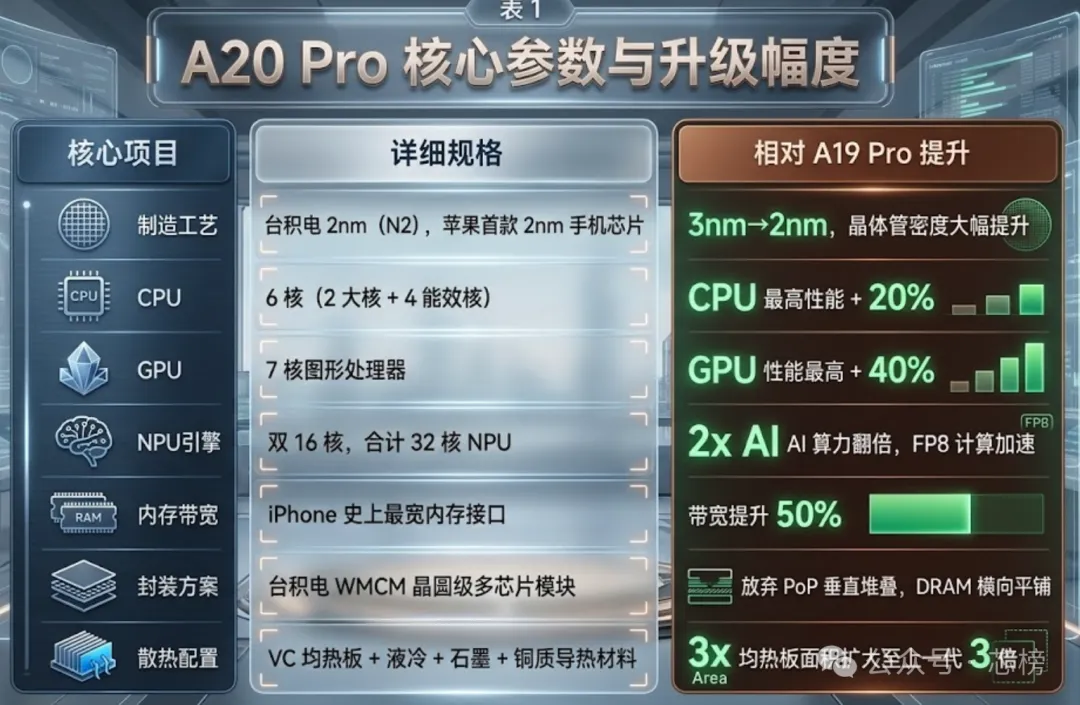

A20 Pro 採用台積電 2nm 工藝：CPU 性能最高提升 20%，GPU 性能最高提升 40%，端側 AI 算力翻倍，記憶體頻寬同步提升 50%。
硬體層面，蘋果弱化傳統 PoP 封裝，大幅拉近晶片與記憶體的連接效率。
不難看出，A20 Pro 不只是單純升級到 2nm 工藝，而是覆蓋製程、架構、AI 算力、記憶體、封裝、散熱的一整套系統性升級。下面我們詳細拆解這顆新晶片的核心變化。
一、A20 Pro：蘋果首款2nm手機晶片
A20 Pro是蘋果首次將2nm製程引入iPhone。
按照蘋果公佈的資訊，A20 Pro採用6核CPU，包括2個高性能核心和4個能效核心，其中高性能核心性能最高提升20%；同時搭載7核GPU，圖形性能最高提升40%。
從CPU到GPU，A20 Pro繼續強化單核性能和持續性能，這也是蘋果能夠長期保持高端手機處理器優勢的重要原因。
但真正值得關注的，是蘋果已經不再單純追求CPU性能，而是開始把更多電晶體資源投入AI計算。
二、32核神經引擎：A20 Pro開始真正面向AI
A20 Pro搭載雙16核神經引擎，總計達到32個神經網路核心。
蘋果稱，新一代晶片的AI處理能力相比A19 Pro提升約2倍，同時新增神經網路加速能力，FP8計算性能進一步提升。
這背後的意義非常明顯：手機晶片的競爭已經從傳統CPU、GPU性能競爭，轉向AI計算能力競爭。
過去我們評價一顆手機晶片，主要看CPU跑分和GPU遊戲性能；如今還要看它能不能在本地運行大模型、圖像生成、語音識別以及各種AI智能體任務。
因此，A20 Pro實際上是在為“端側AI”準備計算底座。
三、記憶體頻寬提升50%：AI時代真正的瓶頸正在變化
A20 Pro另一個重要變化，是記憶體頻寬提升50%，蘋果稱其擁有iPhone歷史上更寬的記憶體介面。
為什麼蘋果如此重視記憶體？
因為AI計算越來越不像傳統手機應用。
當模型規模越來越大，CPU和GPU即使擁有足夠強的計算能力，如果資料不能快速從記憶體送到計算單元，處理器依然會被“餓住”。
所以，進入AI時代以後，手機晶片的競爭已經變成“算力+記憶體頻寬+封裝”的綜合競爭。
這也直接推動蘋果進一步改變晶片封裝方式。

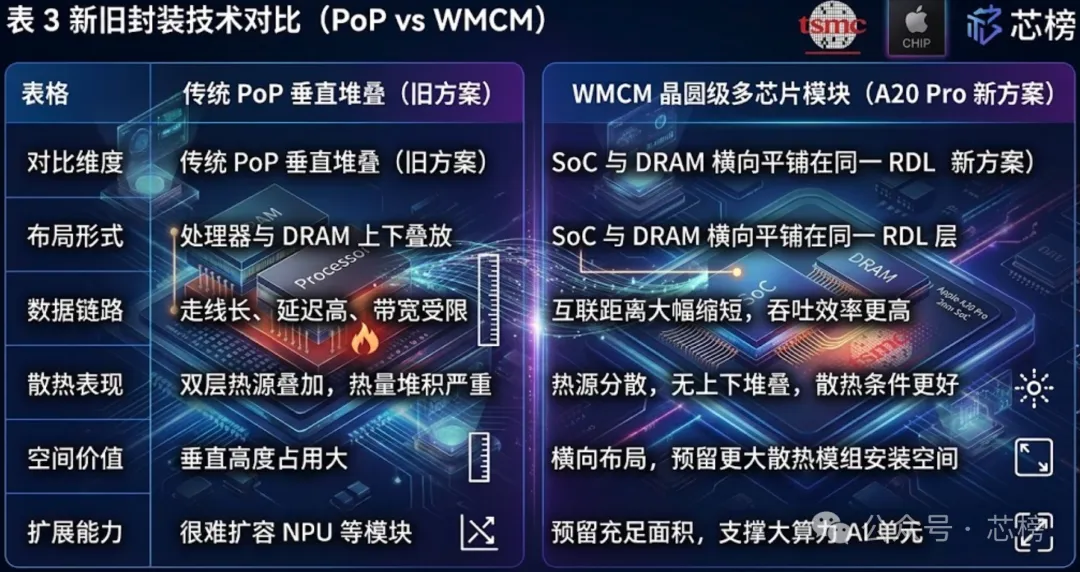

四、蘋果弱化傳統PoP：A20 Pro開始改變手機晶片封裝
過去手機晶片普遍採用PoP封裝，也就是把處理器和DRAM記憶體上下疊起來，像“蓋樓”一樣，優勢是節省手機內部空間。
但進入2nm和AI時代後，晶片算力和記憶體頻寬不斷提升，傳統PoP在資料傳輸距離、訊號連接以及散熱方面開始面臨越來越大的壓力。
A20 Pro則開始轉向更加緊密的晶片與記憶體協同封裝，這次蘋果採用台積電WMCM（Wafer-Level Multi-Chip Module，晶圓級多晶片模組）先進封裝技術。
WMCM封裝是什麼？WMCM（Wafer‑Level Multi‑Chip Module，晶圓級多晶片模組）是台積電開發的先進半導體封裝技術。
WMCM可以將CPU、GPU、NPU和DRAM等多顆晶片整合到同一個封裝體系中，並通過RDL（重布線層）實現晶片之間的高速連接。
與傳統PoP“上下堆疊”不同，WMCM更強調晶片之間的橫向協同，其中一個重要變化就是將DRAM從處理器頂部移到封裝側面，從而最佳化資料傳輸路徑，同時改善整體散熱。
對於A20 Pro來說，這種設計可以在保持相近封裝尺寸的情況下，為NPU等AI計算單元釋放更多空間，這也是蘋果能夠進一步提升AI性能的重要封裝基礎。
因此，蘋果正在弱化傳統PoP，向晶片、記憶體和先進封裝深度協同封裝的方向發展。
蘋果晶片向更加先進的晶片與記憶體協同封裝方向發展。這也是A20 Pro最值得半導體產業關注的變化之一。
未來手機晶片的競爭，很可能不只是晶圓廠之間的2nm、1.6nm競爭，還會延伸到先進封裝。
五、3倍VC均熱板：蘋果開始解決2nm晶片的散熱問題
算力提高之後，還有一個繞不開的問題：發熱。
A20 Pro的CPU、GPU和AI計算能力全面提升，意味著單位面積產生的熱量也會進一步增加。
因此，蘋果同時擴大了iPhone 18 Pro的VC均熱板面積，據披露相比上一代增加約3倍，並通過液體循環、石墨、銅材料等方式進一步改善熱傳導。
這說明一個趨勢：
先進製程解決的是“晶片能不能做得更強”，先進封裝解決的是“晶片之間怎麼連接”，而散熱解決的是“晶片能不能長時間保持高性能”。
三者已經越來越難以分開。

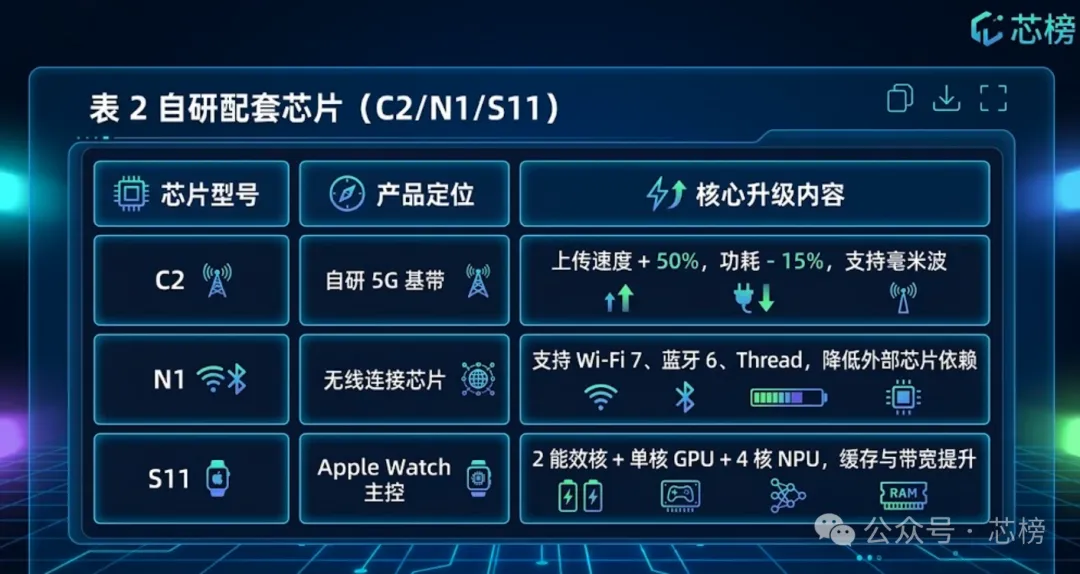

六、C2、N1、S11：蘋果繼續擴大自研晶片版圖
除了A20 Pro，蘋果還推出了新一代C2基帶和N1無線連接晶片，進一步完善iPhone的自研晶片體系。
C2是蘋果新一代自研5G基帶，相比C1X上傳速度最高提升50%，功耗降低約15%，並支援美國市場的5G毫米波。
N1則負責無線連接，支援Wi-Fi 7、藍牙6和Thread，進一步減少蘋果對第三方無線晶片的依賴。
Apple Watch方面，新一代S11晶片採用2個能效核心、單核GPU和4核神經引擎，並通過更大的快取和更高頻寬提升整體性能。
從A20 Pro負責計算，到C2負責蜂窩通訊、N1負責無線連接，再到S11服務Apple Watch，蘋果正在把越來越多核心晶片納入自研體系。
這背後體現的並不是單顆晶片性能提升，而是蘋果正在建構覆蓋計算、AI、通訊和連接的完整晶片生態。
七、A20 Pro真正的意義：蘋果正在從“晶片競爭”走向“系統競爭”
如果只看A20 Pro，很容易得出一個簡單結論：蘋果升級到了2nm。
但真正拆開來看，會發現A20 Pro的升級遠不止製程。
2nm提升電晶體密度，CPU和GPU提升計算性能，32核神經引擎強化AI，記憶體頻寬提升50%，新的封裝方式改善晶片與記憶體之間的資料連接，3倍VC均熱板解決持續性能問題，而C2和N1則進一步完善通訊能力。
這些技術共同組成了一套完整的移動計算平台。
這也是未來手機晶片競爭最重要的變化。
過去，手機晶片廠商比的是誰的CPU更快、GPU更強；未來真正拉開差距的，可能是“製程+架構+AI+記憶體+先進封裝+散熱+通訊+軟體”能否形成一個完整體系。
從這個角度來看，A20 Pro最大的訊號並不是蘋果“做出了第一顆2nm手機晶片”，而是蘋果開始把手機晶片競爭進一步推進到系統級競爭。
而傳統PoP逐漸被弱化，晶片與記憶體開始走向更加緊密的協同封裝，也可能成為下一階段手機半導體產業的重要變化。
蘋果正在把手機晶片從一顆單獨的處理器，變成一個高度整合的計算系統。 (芯榜)
