引言
在2026年歐洲技術論壇上,TSMC傳遞出清晰而堅定的訊息:半導體產業已經進入一個由人工智慧定義的新時代,而變化的速度正比先前預期更快。這場論壇釋出的訊息,不只是製程節點或封裝技術的更新,而是一套完整的願景,說明矽如何支撐一場「智慧革命」這場革命的影響範圍,從資料中心一路延伸到自動化系統,乃至於實體世界本身。
從先進邏輯與2nm等級的創新,到3D整合、光子技術與系統層級設計,TSMC描繪出一份技術藍圖,既反映出規模龐大的市場需求,也反映出日益提高的架構複雜度。與此同時,TSMC也提供了更廣泛的市場脈絡,說明AI如何重塑半導體產業的經濟模式、優先順序與發展軌跡。
兆美元產業時代來臨
本次論壇最引人注目的宣佈之一,是TSMC對全球半導體市場展望的上修。先前的預測認為,整個產業要到2030年才會達到1兆美元的里程碑,但TSMC現在預期,這個門檻最快在2026年就會被突破。展望更長遠的未來,市場規模預計將在這個十年結束前,達到約1.5兆美元。
這股加速成長的動能,絕大部分來自高效能運算與AI,兩者合計預計將佔整體半導體需求的55%左右。智能型手機仍是重要區塊,約佔20%,車用與物聯網應用則各自貢獻約10%,其餘份額則分佈在其他新興與傳統應用領域。
在這個脈絡下,特別值得留意的是AI工作負載本質的演變。這個產業正從以模型訓練為主的階段,轉向以推論為核心的階段模型訓練完成後被大規模部署,即時產生輸出結果。這項轉變之所以關鍵,是因為推論工作負載的分佈範圍遠比訓練工作負載廣泛,橫跨雲端資料中心、邊緣裝置與嵌入式系統。
不論是文字、影像,或AI系統產生的各種資料點,「token」的概念都是這場轉型的核心。隨著token生成量增加,對運算資源的需求也隨之提高,形成一個強而有力的反饋循環:生產力提升帶動AI基礎設施的投資增加,進而推升對先進晶片的需求。
這帶來的意涵很明確:半導體成長已經不再單純繫結於傳統的運算周期,而是越來越取決於AI本身呈現指數型擴張的特性。
電晶體技術的演進
TSMC技術藍圖的核心,是電晶體架構的持續演進。這個產業已經從平面電晶體轉向FinFET,如今正穩步邁向奈米片(或稱環繞式閘極)結構。這些發展讓效能、功耗效率與密度得以持續微縮,即使物理極限正變得越來越嚴苛。
在奈米片架構之後,TSMC正在探索互補式場效電晶體(CFET)設計,這種設計將n型與p型電晶體垂直堆疊在一起。這項做法代表了一條可能延續摩爾定律的路徑,能在不需要進一步水平微縮的情況下提高電晶體密度。
TSMC已經在這個領域展現初步進展,包括開發出面積比同類奈米片設計小約30%的超緊湊SRAM位元胞。基於CFET的環形振盪器示範,則進一步凸顯這項做法在次世代邏輯設計上的可行性。
這些創新,指向一個垂直微縮將日益重要的未來,而且這種重要性不只發生在電晶體層級,還會擴及整個系統架構。
先進邏輯藍圖:從N2到A13
TSMC的先進邏輯藍圖,正持續推進製程技術的極限,而2nm世代及其後續發展,將成為次世代AI、HPC與行動應用的基礎。
N2製程已於2025年第四季進入量產,標誌著整個產業邁向奈米片電晶體的重要里程碑。後續衍生版本N2P與N2U,則透過設計與製程協同最佳化,帶來漸進式的改善。N2P預計於2026年下半年進入量產,而排定於2028年推出的N2U,則在功耗效率、速度與密度上提供進一步提升。
N2U格外值得關注,因為它是一個同時服務AI/HPC與行動應用的均衡型節點。相較於N2P,它帶來的提升雖然幅度不大,但相當實質,包括速度提升、功耗降低,以及漸進式的密度微縮。更關鍵的是,它維持與現有設計生態系的相容性,讓IP得以有效再利用,並使遷移路徑更加順暢。
在N2系列之外,TSMC也推出了A系列節點,從A14開始,延伸至A13。這些節點代表奈米片技術演進的下一個階段,設計目標是在效能、功耗與面積上帶來全節點等級的提升。
排定於2028年量產的A14,相較於N2帶來可觀的提升:在相同功耗下速度最高提升15%,或在相同速度下功耗最高降低30%。邏輯密度提升約1.23倍,整體晶片密度也有類似幅度的提升。早期的類產品示範顯示出強勁的效能改善,以及很高的SRAM良率,凸顯這項技術已趨於成熟。
緊接在2029年推出的A13,是以A14為基礎的直接微縮版本。雖然其面積縮減幅度約6%,看起來並不算大,但它真正的優勢在於向下相容性。透過維持與A14相同的設計規則相容性,A13讓客戶得以快速且有效率地遷移設計,同時降低上市時間與開發成本。
這種對設計延續性的重視,反映出半導體發展中一個更廣泛的趨勢:生態系的考量,正變得與原始效能指標同等重要。
透過先進封裝擴展AI運算規模
雖然電晶體微縮依然不可或缺,但TSMC明確表示,未來的效能提升將越來越仰賴先進封裝與系統整合技術。
CoWoS(Chip-on-Wafer-on-Substrate)持續在支撐AI工作負載上扮演核心角色。這項技術讓包括邏輯與高頻寬記憶體器(HBM)在內的多顆晶片,得以整合進單一封裝,大幅提升運算密度與頻寬。
TSMC宣佈,其5.5-reticle CoWoS封裝已經實現量產,良率超過98%,標誌著在可製造性上的重要里程碑。展望未來,公司計畫在2028年將CoWoS擴展到14-reticle規格,並於2029年進一步超越14-reticle,支援最多24組HBM堆疊。
這樣的擴展軌跡相當驚人,實質上讓單一封裝內的運算能力得以呈現指數型成長。這些系統中整合的電晶體數量,預期將大幅增加,進一步鞏固封裝作為效能關鍵推手的角色。
與CoWoS相輔相成的,是TSMC的System-on-Wafer(SoW)技術,將整合程度推向更高層級。SoW能實現邏輯與記憶體器的晶圓級整合,潛在配置可支援數十顆運算晶粒,以及最多64組HBM堆疊。預計於2029年推出的SoW-X平台,設計目標是滿足AI訓練工作負載的極端需求。
與此同時,TSMC也持續推進SoIC(System-on-Integrated-Chips)技術,提供高密度的3D堆疊能力。相較於傳統2.5D做法,SoIC提供明顯更高的互連密度與更佳的功耗效率。未來版本預期將實現更緊密的接合間距與更高的效能。
綜合來看,這些技術代表著一種朝向系統層級微縮的轉變效能提升不再只靠更小的電晶體,而是透過更精密的多元件整合來實現。
光子技術與資料傳輸的未來
論壇上最引人矚目的創新領域之一,是光子技術與半導體系統的整合。
TSMC的Compact Universal Photonic Engine(COUPE)設計目的,是實現光電共封裝(CPO),讓光學通訊元件得以直接整合進半導體封裝內部。這項做法,正是為瞭解決AI系統中的一項關鍵瓶頸:資料搬移。
相較於傳統銅互連,搭配COUPE的CPO在功耗效率與延遲上都帶來大幅改善。早期實作已經能提供最高四倍的能源效率,以及十倍的延遲降低,隨著技術持續成熟,預期還會帶來更多提升。
首個量產實作採用200Gbps微環調變器,預計於2026年推出。展望未來,TSMC的目標是將這項技術擴展至支援400Gbps以上的資料速率,頻寬密度到2030年將達到約每毫米4Tbps。
這些發展,對於支撐大規模AI系統很重要,因為晶片之間與機櫃之間資料的高效搬移,正變得與運算效能本身同等重要。
車用、機器人與物理AI
論壇同時也凸顯出TSMC所稱「物理AI」的重要性正持續上升這是指AI系統直接與實體環境互動的應用領域。
這類應用包括自動駕駛車輛、機器人,以及人形機器人等新興應用。這些系統需要結合高效能運算、即時感測、連接性與電源管理,並將這一切整合進高度可靠的平台中。
TSMC正透過N3A與N2A等專用製程技術因應這些需求,這些製程專為滿足嚴苛的車用標準而設計。奈米片架構的車用製程問世,標誌著重要的一步,能為安全攸關的應用帶來更高的效能與效率。
在系統層級,物理AI平台結合了多種半導體元件,包括應用處理器、微控製器、感測器與通訊模組。這些元件的整合,反映出現代電子系統日益提高的複雜度多個技術領域正匯聚進單一系統之中。
TSMC也特別強調矽在推動人形機器人發展上的角色,說明感測、運算與控制功能如何結合在一起,打造出能與真實世界互動的智慧機器。
特殊製程技術與更廣泛的創新
除了最先進的製程節點之外,TSMC也持續投資於支援各種應用的廣泛特殊製程技術。
在射頻(RF)領域,TSMC先進的CMOS技術,正為無線裝置帶來功耗效率與效能上的顯著改善。這些創新對AI穿戴裝置與擴增實境(AR)系統等新興應用尤其重要。
記憶體器技術也在持續演進,MRAM與RRAM在次世代設計中扮演的角色日益吃重。這些非揮發性記憶體器方案,在可擴展性、效能與能源效率上都具備優勢,使其相當適合AI與嵌入式應用。
在顯示技術方面,TSMC推出的高壓FinFET製程是一項值得關注的進展,能為OLED顯示器與近眼裝置,帶來更高效、更精簡的解決方案。
綜合來看,這些發展凸顯出TSMC創新生態系的廣度,其涵蓋範圍遠遠超越最先進的邏輯製程節點。
製造規模與永續發展
為了因應AI驅動需求的激增,TSMC正大幅擴充其製造產能。公司計畫僅在2026年一年內,就新建九個晶圓廠階段,是歷史平均值的兩倍以上。
N2與A16等先進節點的產能,預期將快速成長,2026年到2028年之間的年復合成長率約達70%。與此同時,對AI專用製造的需求包括大尺寸晶粒晶圓與先進封裝也正急遽增加。
這樣的擴張,是建立在研發團隊與製造營運之間緊密協作的基礎之上,讓新技術得以快速規模化。
在擴充產能的同時,TSMC也持續關注永續發展。公司已承諾在2050年前實現淨零排放,並正在資源回收與水資源管理上推動相關措施。這些努力反映出環境考量,在半導體製造中正變得日益重要。
新創生態系的創新動能
本屆論壇一項值得關注的特色,是「Innovate with TSMC」展示區,呈現出新創合作夥伴帶來的新興技術,涵蓋感測、邊緣AI、連接性與機器人等領域的創新。
ARIA Sensing、Hailo、Rigpa.AI與VSORA等公司,展示了先進半導體技術如何在從即時感知到節能AI推論等各種領域,催生出新的應用。
這些合作凸顯出TSMC的角色不僅止於製造商,更是整個半導體生態系創新的推手。透過提供先進製程技術與設計工具的使用管道,TSMC正協助新創公司將尖端構想推向市場。
結論：系統層級創新的新時代
2026年歐洲技術論壇清楚傳達了一項訊息:半導體產業正邁入一段規模驚人的成長與轉型時期。
AI已經不只是帶動漸進式需求成長的又一項應用,它正在重塑整個產業版圖,從元件架構、系統整合,到製造策略,無一不受影響。隨著AI從生成式模型演進到物理系統,對矽提出的要求只會持續增加。
TSMC的回應,是一份涵蓋先進邏輯、封裝、光子技術與系統整合的完整技術藍圖。與此同時,公司也在擴充製造能力、強化生態系,以因應這個快速變化產業的需求。
這場論壇傳遞的訊息,最終指向一個「匯流」的概念。未來的效能提升,不會只來自單一項創新,而是來自跨越技術堆疊不同層級、多項技術的整合。
在這個新時代中,成功與否不會只取決於電晶體微縮,而是取決於能否協調整合運算、記憶體器、連接性與智慧化等複雜系統。TSMC的技術藍圖顯示,它已經做好準備,在半導體生態系的每一個層級持續釋放創新的潛力,引領這場轉型。

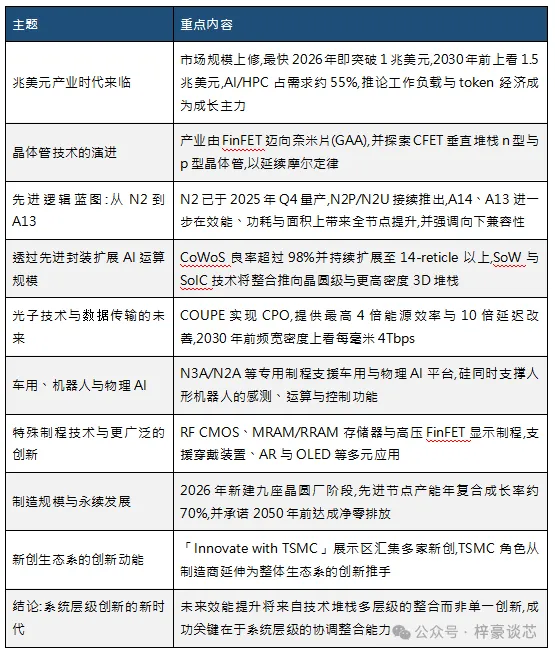

重點摘要
以下彙整本文各主題的重點內容:
