輝達、AMD、博通等晶片巨頭在 AI 算力戰場上拚殺時，很少有人注意到：在機櫃背後、交換機內部、晶片與晶片之間，一種誕生已逾三十年的老器件，正悄悄成為這場算力競賽的關鍵變數，它就是半導體光放大器（Semiconductor Optical Amplifier，SOA）。這種體積只有幾百微米見方的化合物半導體器件，既能在光域中直接"放大"光訊號，又能完成波長轉換、光開關乃至光子邏輯運算。在 AI 資料中心從 400G 加速向 800G、1.6T 甚至 3.2T 演進的當口，SOA 正在從一項光通訊幕後元件，躍升為下一代光子整合的核心主動器件。
被低估的SOA 到底是什麼？

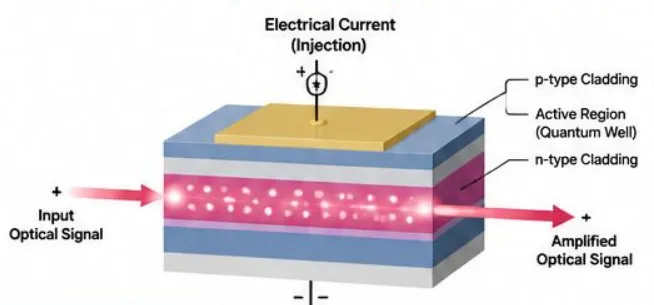

與傳統摻鉺光纖放大器（EDFA）不同，SOA 是一種基於 III-V 族化合物半導體（如 InP、InGaAsP、InAlGaAs）的有源光器件。它通過電流注入在有源區（通常是量子阱結構）產生載流子，當入射光子經過時，會激發受激輻射效應，從而產生與入射光子"同頻、同相、同偏振"的額外光子，實現光訊號的原位放大。

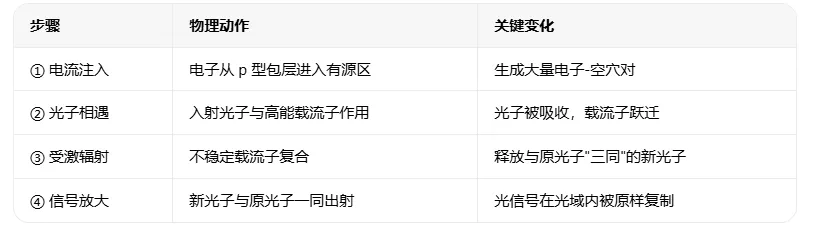

四步看懂 SOA 的核心物理過程：
這一特性意味著，SOA 在"放大"這件事上，比傳統的光-電-光中繼器快得多——光訊號始終在光域裡流動，沒有被"翻譯"成電訊號再翻譯回來。
需要指出的是，SOA 的幾何尺寸通常在 0.5–2 mm 量級，遠小於分立式 EDFA（動輒數釐米至數十釐米的摻雜光纖），這讓它天然適合被"塞"進光模組、共封裝光學（CPO）光引擎，乃至矽光晶片上。
SOA不只是放大器
如果說單純的增益讓 SOA 成為一顆"好螺絲釘"，那麼它的非線性特性則讓它成為一塊"萬能積木"。
在半導體有源區中，強光場與載流子之間的複雜相互作用會引發多種非線性效應，主要包括：
交叉增益調製（XGM）：一個波長 λ₁ 的強光訊號"搶走"了有源區中的載流子，導致另一個波長 λ₂ 的增益被壓制，從而將 λ₁ 上的資訊"印"到 λ₂ 上；
交叉相位調製（XPM）：光強變化引起載流子濃度變化，進而調製有源區的折射率，使光訊號的相位被改變；
四波混頻（FWM）：兩個不同波長的光在 SOA 中相互作用，產生新的"和頻"與"差頻"份量，可實現真正的透明波長轉換。

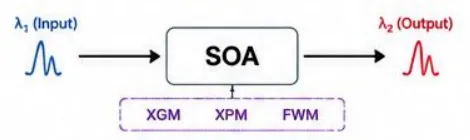

借助這些效應，SOA 可以脫離"放大"的角色，單獨完成兩件大事：
第一，全光波長轉換。在傳統波分復用（WDM）網路中，要把一根光纖上的業務"搬家"到另一根光纖的不同波長上，往往需要先做光-電-光轉換再調製；用 SOA 則可以直接在光域裡完成，鏈路中不再需要高速電子器件，時延與功耗同步下降。

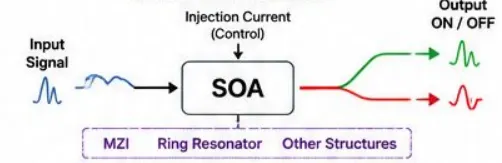

第二，全光開關。通過控制 SOA 的注入電流，可讓器件的增益在納秒甚至皮秒級切換。配合馬赫-曾德爾干涉儀（MZI）、微環諧振腔等無源結構，就能做出"光開關"——這是光路由、光計算最基礎的積木之一。
可以說，SOA 是同時具備"增益"與"非線性"兩種屬性的少數器件，這正是它不可替代的根本原因。
矽光整合的"最後一公里"
矽基光子整合（Silicon Photonics）是過去十年光通訊領域最熱的方向之一。矽材料成本低、工藝成熟、與 CMOS 產線相容，非常適合做波導、耦合器、干涉儀、波長路由等無源結構。
但矽有一個致命短板：矽是間接帶隙半導體，做不出高效的光源和光放大器。換句話說，矽光是"天生的導體"，卻不是"天生的發光體"。
這正是 III-V 族 SOA 的用武之地。
通過混合整合（Hybrid Integration）或異質整合（Heterogeneous Integration）技術，InP 基 SOA 晶圓或外延片被"貼"到矽光晶圓上，與矽基無源回路共封裝，從而得到一個"矽 + III-V"的有源光路。SOA 在這一架構中承擔的角色非常明確：
- 提供片上光增益，補償波導與耦合損耗；
- 與片上雷射器、調製器、探測器一起，構成完整的"光進-光出"PIC（光子積體電路）；
- 未來與 AWG（陣列波導光柵）、MZI、微環、PD 等器件共同整合，邁向"全整合的有源光子晶片"。
可以說，SOA 是把矽光從"無源平台"升級為"有源平台"的那塊關鍵拼圖。目前主流的矽光路線——Intel、AIM Photonics、IMEC、CompoundTek，以及國內的中科院微電子所、奇芯光電、熹聯光芯等——都已把 III-V SOA 整合列為矽光 2.0 的標準動作。
AI 資料中心的必選項
如果說前幾年的光模組市場還停留在"用不用 SOA 都能跑"的狀態，那麼 2024 年以來，AI 訓練叢集的規模擴張已經把 SOA 推上了"必選項"的位置。
原因很簡單：算力越大，機櫃越多，光互聯的距離與頻寬壓力就越大。當光互聯速率從 400G 跨入 800G，並向 1.6T 甚至 3.2T 演進時，傳統方案會撞上三堵牆：
- 插損牆：調製器、波導、連接器的總插損隨速率上升而快速累積；
- 功耗牆：高速 SerDes 和 DSP 的功耗呈指數級增長；
- 熱管理牆：高密度封裝下，散熱成為系統級挑戰。

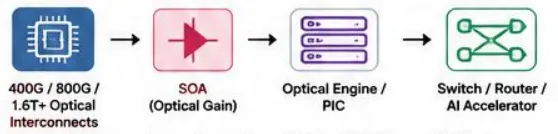

在共封裝光學（CPO，Co-Packaged Optics）和光引擎（Optical Engine）架構中，SOA 被直接整合進交換機 ASIC 旁邊或之上的光學引擎裡，承擔兩個角色：
- 預放大 / 後放大：在光訊號進入探測器前補足功率，或在離開雷射器後補足功率，延伸傳輸距離；
- 光開關 / 光路由：在光域完成交換，避免所有資料都跑到電域做交換。
這種"光-電協同"的新架構，讓 SOA 從一顆"可選項"變成了一顆"關鍵項"。多家頭部光模組廠商在 2025 年發佈的 1.6T OSFP/QSFP-DD 產品中，已經明確把 III-V SOA 列為標準配置。LightCounting 也在最新一期的報告中預測，到 2028 年，與 CPO 配套的 SOA 出貨量將以年均 60% 以上的速度增長。
展望更遠的未來：光計算與量子光子學
光互聯並不是 SOA 故事的終點。借助其非線性特性，SOA 還在更前沿的領域扮演角色：
- 全光訊號處理：光邏輯閘、光判決、光再生等，可在皮秒級完成，無需高速 ADC；
- 波長路由：配合 AWG，SOA 可構成可重構光分插復用器（ROADM）的核心單元；
- 光子計算：基於 SOA 的神經網路和伊辛機（Ising Machine）已在實驗室跑出結果，為突破馮·諾依曼瓶頸提供新路徑；
- 量子光子學：SOA 既可作為單光子源/光放大環節用於量子通訊，也面臨 ASE（放大自發輻射）噪聲挑戰——對於單光子等級的弱訊號，SOA 必須嚴格控制噪聲指數。
值得注意的是，量子光學場景對 SOA 提出了與通訊完全相反的要求：在通訊中我們想要更大的增益和功率，在量子中我們卻要避免任何多餘的光子（ASE 噪聲）污染訊號。這意味著 SOA 技術會沿著兩條不同的工藝路線分化——一條追求"高增益、低噪聲、大功率"，另一條追求"超低噪聲、可調諧、可片上整合"。
回顧光通訊三十年的歷史，SOA 的"曝光度"遠不如雷射器、調製器、探測器這些明星器件。但當 1.6T 光模組在 2026 年開始大規模出貨，當 CPO 在頭部雲廠商的交換機上批次部署，當矽光 2.0 把 III-V SOA 真正"長"到矽晶圓上，SOA逐漸成為主角。光互聯的盡頭不是把光變成電，而是用光去做更多的事。 SOA，正是那個把這件事從"可能"變成"現實"的關鍵器件。(銳芯聞)
