Part 01 韜(τ)定律核心概念
1.1 定義與命名
2026年5月25日，在IEEE國際電路與系統研討會（ISCAS 2026）上，華為公司董事、半導體業務部總裁何庭波發表題為《半導體新路徑探索與實踐》的主旨演講，正式發表韜(τ)定律——這是中國在全球半導體領域首次提出指導產業發展的新原則。
- "韜"：希臘字母τ(tau)的音譯；
- τ：電路理論中的時間常數，代表訊號從一種狀態切換到另一種狀態需要的時間；
- τ越小，電路切換越快，晶片性能越高。
核心論斷：
以"時間(τ)縮微"替代"幾何縮微"，作為半導體與電子系統演進的新指導原則——通過邏輯折疊等創新技術，持續壓縮訊號傳播時延，不斷提升電晶體密度，實現半導體與電子系統的持續演進。 (來源：華為官網)

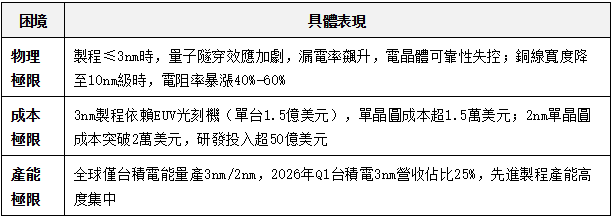

1.2 為什麼需要韜定律？——摩爾定律的三重困境
簡言之：
摩爾定律"把路修窄、樓蓋密"的思路已走到盡頭，路的寬度已到物理極限。

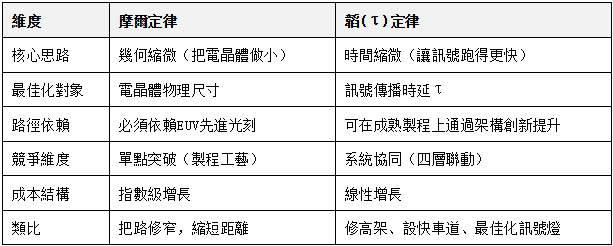

1.3 韜定律的範式轉換
韜定律的本質：
不再死盯著"尺寸"，開始盯著"時間"。用"集體優秀（系統性最佳化）"對抗"單體優秀（先進奈米製程）"。 (來源：深圳特區報)
Part 02 技術原理深度解析——四層協同最佳化體系
韜定律建構了貫穿器件→電路→晶片→系統的多層級協同最佳化體系，四層"像齒輪一樣咬合在一起"。
2.1 器件層：最佳化物理底層時間常數τ
目標：從物理底層最大限度縮微器件級時間常數τ
技術路徑：
- 最佳化電晶體和互連電阻及寄生電容
- 提升載流子遷移率（應力工藝）
- 採用高介電常數金屬柵極（HKMG）
- 環繞柵極（GAA）架構改良
- 削減局部互聯寄生阻容參數
核心公式：τ = RC（電阻×電容）。降低R和C，就是降低τ。
2.2 電路層：邏輯折疊——核心顛覆性技術
這是韜定律最具顛覆性的創新。
邏輯折疊的本質：
把電路佈局從"一層樓"擴展成"多層樓"，將關聯邏輯單元垂直堆疊，原本需要長距離橫向走線的關鍵路徑"折"起來縱向疊放，大幅縮簡訊號傳播的物理距離。
關鍵資料：
固定制程下，邏輯折疊技術實現電晶體密度階段性提升55%，能效提升41%。
來源：半導體產業縱橫/新浪
2.3 晶片層：全端軟硬芯協同設計
目標：基於實際工作負載實現指令流和資料流的細粒度控制，大幅降低端到端執行時間
技術路徑：
- "軟體、架構、晶片"三端協同設計
- 針對AI工作負載設計專用達文西架構
- 專用AI指令集提高運算效率
- 編譯器和作業系統深度適配硬體
- 減少無效開銷，讓晶片只算必須算的東西
華為的獨特優勢：同時擁有海思半導體、鴻蒙作業系統、昇騰AI計算、5G/6G通訊、終端裝置等全產業鏈能力，是全世界唯一具備全端協同最佳化能力的公司。
2.4 系統層：靈衢匯流排——重構互聯協議
目標：大幅降低系統通訊時延
技術路徑：
- 定義"靈衢匯流排"，重構計算系統互聯協議
- 實現超節點的統一記憶體編址和原生記憶體語義
- 高速匯流排互聯替代傳統乙太網路
- 通訊頻寬提升15倍
- 單跳通訊時延從2微秒降低到200納秒
- 支援最多8192張NPU卡互聯
- 遠端訪問記憶體如同訪問本地記憶體
產業意義：一萬張晶片可以像一張晶片一樣協同工作，對訓練兆級參數大模型是革命性突破。
Part 03 韜定律的實踐驗證——6年381款晶片
3.1 量產成果

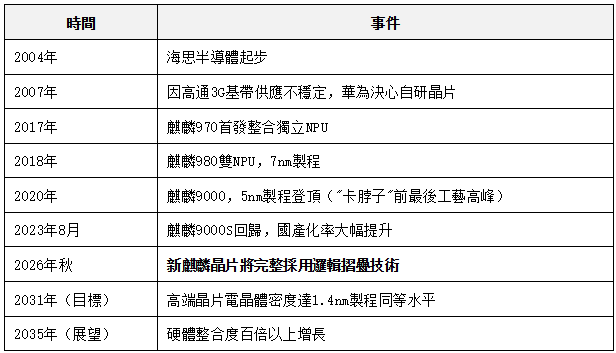

3.2 關鍵里程碑
3.3 產業驗證
- DeepSeek-V4：官方技術報告明確披露，已在華為昇騰NPU平台上驗證細粒度專家平行方案
- Kimi：最新論文中提及異構硬體跨資料中心探索，印證國產算力工程可用性
- 面壁智能：聯合清華開源BitCPM-CANN，中國首個完全基於昇騰端到端訓練的三值大模型。
Part 04 韜定律產業鏈全景圖譜

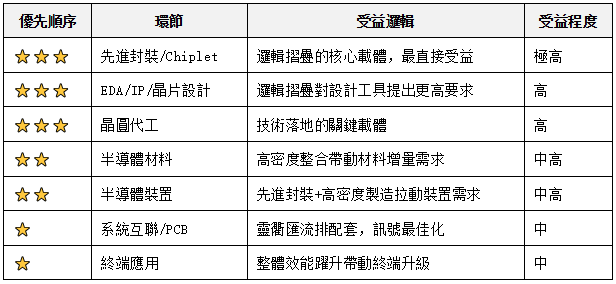

4.1 產業鏈受益環節優先順序
Part 05 產業鏈核心公司競爭力解析

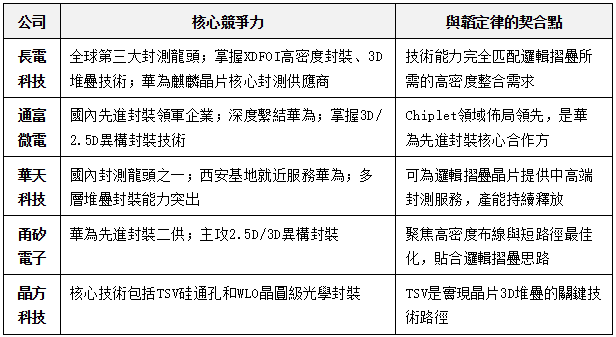

5.1 先進封裝/Chiplet——邏輯折疊的核心載體
邏輯折疊技術的本質是通過3D堆疊、高密度整合縮簡訊號傳輸路徑，先進封裝是實現這一目標的關鍵支撐。
關鍵資料：
2025年全球先進封裝市場規模約531億美元，預計2030年達794億美元（CAGR 8.4%）；2.5D/3D封裝2023-2029年CAGR高達37%。全球2.5D/3D封裝產能仍供不應求，供應缺口約23%。 (來源：Yole Group，轉引自觀察者網)

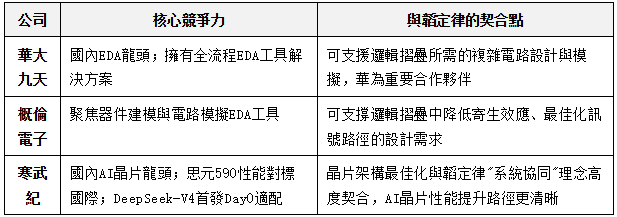

5.2 EDA/IP與晶片設計——邏輯折疊的軟體骨架
邏輯折疊技術對電路設計、架構最佳化提出更高要求，EDA工具和相關IP是實現創新的基礎。
5.3 晶圓代工——技術落地的關鍵載體
韜定律不單純依賴先進製程，但電晶體密度提升仍需成熟晶圓代工工藝支撐。
產能格局對比：
關鍵資料：
中芯7nm產能僅為台積電1/6，短期無法撼動霸權，但憑藉成熟製程+邏輯折疊技術，逐步承接中端晶片訂單。 (來源：雪夜讀書)

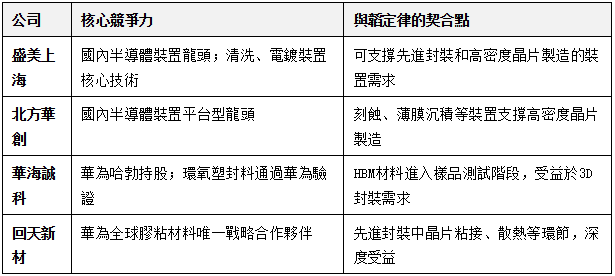

5.4 半導體材料與裝置——產業升級的底層支撐

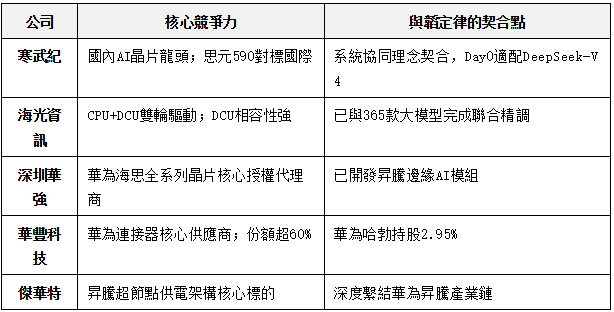

5.5 AI算力晶片——系統協同的終端落地
5.6 其他系統級配套
Part 06 韜定律與全球技術浪潮的交匯

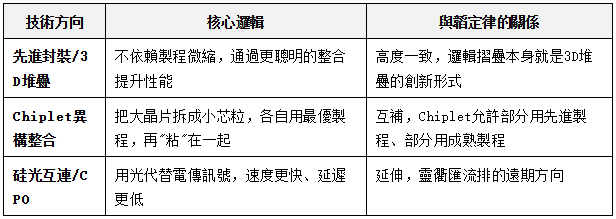

6.1 三大平行技術浪潮
6.2 CPO產業化元年
國金證券研報指出：2026年是CPO（光電共封裝）的產業化元年。台積電披露"三層蛋糕"AI平台架構：
- 底層：運算層（Compute）
- 中間：封裝整合層（CoWoS/SoIC）
- 頂層：光子互連層（COUPE）
台積電COUPE技術：
3D異質整合，電子晶片與光子晶片垂直堆疊，200Gbps微環調製器已量產，相比銅線能效提升4倍、延遲降低10倍。 (來源：觀察者網)
6.3 產業格局演變
Part 07 總結
韜(τ)定律的提出，是中國半導體產業從"跟隨"走向"引領"的里程碑事件。它不是PPT概念，而是6年381款晶片量產驗證的成熟技術體系。核心創新邏輯是從"縮小空間"到"壓縮時間"的範式轉換，通過邏輯折疊、全端協同、靈衢匯流排三大核心技術，在成熟製程上實現對先進製程的性能追趕。
產業鏈投資優先順序：先進封裝 > EDA/IP > 晶圓代工 > 半導體材料/裝置 > AI算力晶片 > 系統配套
關鍵時間節點：
- 2026年秋季：新麒麟晶片完整採用邏輯折疊技術（短期催化）
- 2029年：晶片主頻衝擊4GHz（中期驗證）
- 2031年：電晶體密度達1.4nm同等水平（長期錨點）
- 2035年：硬體整合度百倍以上增長（遠景目標） (藍象資訊)
