今天的記憶體短缺，並不是簡單的大家都缺晶片，而是高端AI記憶體正在擠佔普通記憶體的產能空間。過去DRAM短缺，通常是因為行業減產、需求復甦、庫存去化；但這一次，矛盾的核心是AI產業正在把有限的晶圓產能、封裝產能、測試產能，從普通消費級記憶體拉向高端AI記憶體。而這背後的主角，就是HBM。
一、HBM不是DRAM的對手，而是DRAM的高端形態
很多人容易把HBM和DRAM對立起來，認為HBM是一種新儲存，DRAM是舊儲存。
DRAM是一個大類，全稱是Dynamic Random Access Memory，即動態隨機存取儲存器。DDR、LPDDR、GDDR、HBM都屬於DRAM家族。普通DDRDRAM主要用於PC、伺服器和通用記憶體，LPDDR主要用於手機，GDDR多用於顯示卡，而HBM，即High Bandwidth Memory，高頻寬儲存，是面向AI GPU、高性能計算和資料中心加速卡的高端3D堆疊DRAM。
二、HBM與普通DRAM的核心對比
在AI訓練和推理中，GPU需要不斷讀取模型權重、啟動值、中間結果、梯度資料以及KV Cache。模型參數越大，上下文越長，對記憶體頻寬的要求越高。如果資料供給跟不上，GPU裡的大量計算單元就會等待，導致昂貴算力無法充分釋放。
從表面看，HBM和普通DRAM都是儲存器。但從系統價值看，兩者已經處於完全不同的位置。普通DRAM更像遠處的大倉庫，容量大、成本低、標準化程度高。HBM則更像貼在工廠旁邊的高速立體倉庫，它的價值不只是存資料，而是把資料高速送到計算核心。
所以，AI晶片的競爭已經不只是誰的算力更高，而且還是誰能讓資料流動得更快。
三、為什麼普通DRAM會遇到記憶體牆？
傳統DRAM的設計目標，是以較低成本提供較大容量。它適合大規模普及，也適合絕大多數通用計算場景。但是，在AI大模型訓練和高性能計算中，普通DRAM的問題開始顯現。
(1). 資料通道相對較窄。普通DRAM通過記憶體通道、PCB走線或視訊記憶體介面與計算晶片連接，資料傳輸能力受到物理通道限制。
(2). 距離計算晶片較遠。資料從記憶體顆粒到處理器之間，需要經過相對較長的路徑。距離越遠，延遲越高，功耗越大。
(3). 單位資料搬運能耗高。在AI計算中，真正耗電的不只是乘加運算，資料在晶片內部、封裝之間、主機板之間來回移動，同樣會消耗大量能量。
(4). 算力增長速度快於記憶體頻寬增長速度。GPU的計算核心數量快速增加，但傳統記憶體系統的頻寬提升相對有限，結果就是計算能力越來越強，資料供給卻越來越容易成為瓶頸。
這就是所謂記憶體牆：不是不能算，而是資料送不過來。
四、HBM如何突破記憶體牆？
HBM的技術路線，本質上是通過更近、更寬、更立體的方式解決資料搬運問題。

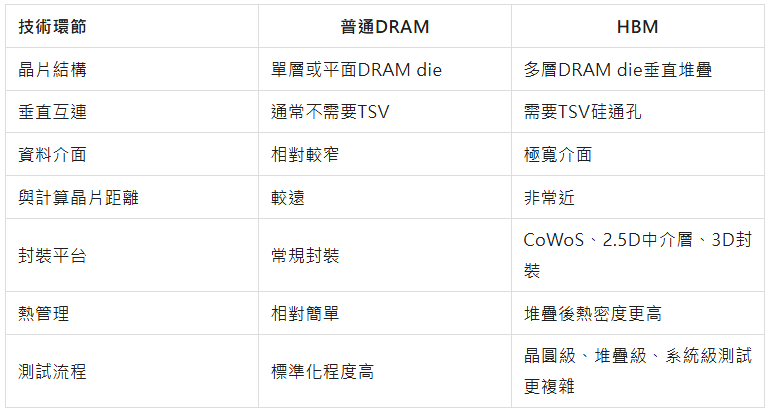

HBM採用多層DRAM晶片垂直堆疊，通過TSV矽通孔實現上下層之間的連接。然後，HBM與GPU或AI加速器通過矽中介層或先進封裝平台進行近距離整合。相比傳統DRAM，HBM的資料通道更寬，資料傳輸距離更短，單位頻寬功耗更低。
五、HBM為什麼貴？為什麼產能擴張慢？
HBM貴，不只是因為需求旺盛，更因為製造難度極高。
(1). HBM需要TSV矽通孔。
TSV是在矽片中打出垂直通道，讓不同DRAM層之間實現高速連接。這對工藝精度、可靠性和良率要求極高。
(2). HBM需要多層堆疊。
一顆HBM不是單顆普通晶片，而是多層DRAM die垂直堆疊。層數越高，良率風險越大，只要某一層出問題，整個堆疊體都可能受到影響。
(3). HBM依賴先進封裝。
它通常要與GPU或AI ASIC一起通過2.5D/3D封裝整合，涉及矽中介層、微凸點、鍵合、底填膠、散熱材料、封裝基板和系統級測試。HBM已經不是單一儲存晶片，而是系統級工程。
(4). HBM客戶認證周期長。
HBM面向的是NVIDIA、AMD、Google、AWS等高端客戶，需要在性能、功耗、穩定性、供貨能力和封裝協同上全部達標。路透社在2026年6月報導中指出，SK海力士早年押注HBM，在AI爆發後獲得回報，HBM已成為NVIDIA AI加速器的關鍵部件，而SK海力士也是NVIDIA的主要HBM供應商。
(5). 擴產周期很長。
即使儲存廠商今天決定投資，新的DRAM晶圓廠、封裝廠、測試廠也很難在短期內釋放產能。例如SK海力士近期公佈的大規模韓國投資計畫中，部分DRAM HBM相關產能要到2027年以後才陸續投產，部分大型項目對市場產生明顯影響可能要到2028—2029年。
這解釋了為什麼這一輪記憶體緊缺不容易快速緩解：AI需求增長是即時的，但儲存產能擴張是多年周期。
六、產業鏈價值：HBM改變了DRAM的商業屬性
傳統DRAM是典型的周期品。供給過剩時價格下跌，產能收縮後價格上漲，行業利潤隨周期波動。雖然頭部廠商技術壁壘很高，但產品標準化程度也高，價格周期屬性明顯。
HBM則不同。它繫結AI算力擴張，繫結先進封裝產能，繫結高端GPU客戶驗證。它不只是儲存晶片，而是AI計算系統的一部分。誰能穩定供應HBM，誰就掌握了AI算力產業鏈中的關鍵入口。
這也是為什麼HBM被認為是DRAM產業中最具成長性、最高端、最稀缺的方向。它把DRAM從傳統儲存周期品推向了AI核心部件。
七、HBM不會取代普通DRAM

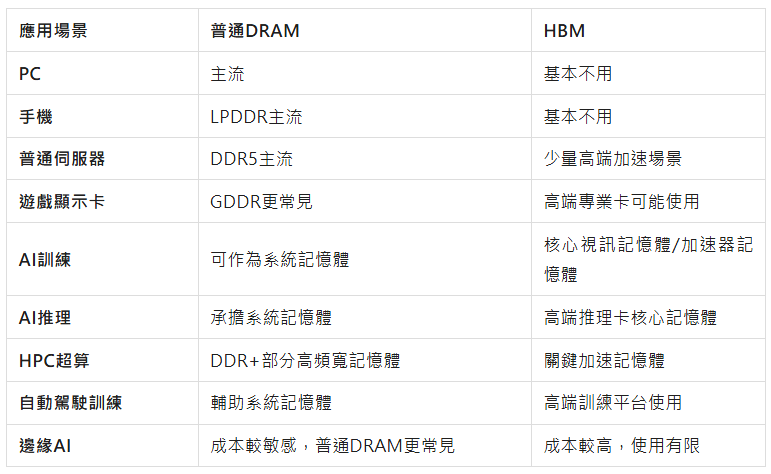

HBM雖然性能強，但成本高、封裝複雜、供應有限，並不適合所有場景。PC、手機、普通伺服器、汽車電子、工業裝置仍然需要大量普通DRAM。普通DRAM的優勢在於容量、成本、標準化和供應規模。
HBM的優勢在於極高頻寬和系統級效率，因此主要用於高端AI GPU、HPC、資料中心加速卡等場景。
未來的儲存市場，不是HBM取代DRAM，而是DRAM內部分層越來越明顯：通用市場繼續看成本和容量，高端AI市場則看頻寬、功耗和封裝能力。
八、結語
AI晶片競爭，本質上也是資料流競爭。
HBM的崛起說明，AI硬體競爭已經進入新階段。過去我們評價晶片，喜歡看製程節點、電晶體數量、峰值算力和FLOPS。但在大模型時代，真正決定系統效率的，不只是能不能算，同時還是是資料能不能持續送到計算單元。普通DRAM是數字世界的基礎倉庫，支撐了過去幾十年的計算產業。HBM則是AI時代的高速資料供給系統，它把儲存從容量部件升級成了算力釋放部件。

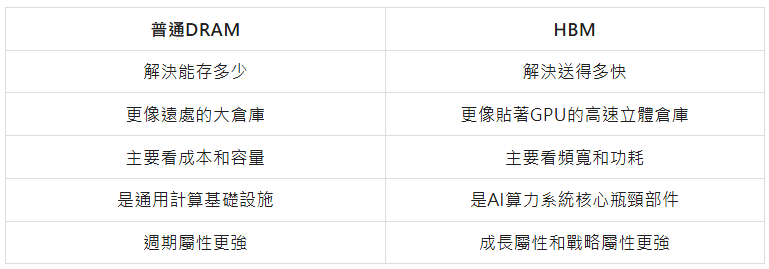

HBM對比普通DRAM，最核心的差異可以概括為：
AI晶片的終極競爭，不只是誰更會算，同時還是誰能讓資料以最低成本流到該去的地方。在這個意義上，HBM不只是DRAM的升級版，而是AI時代突破記憶體牆、釋放算力價值的關鍵基礎設施。
（同時，“AI晶片的終極競爭，不只是誰更會算，同時還是誰能讓資料以最低成本流到該去的地方”這句話的背後，也正是今天HBM、CoWoS、Chiplet、CPO、混合鍵合、3D堆疊、存算一體等技術路線全面爆發的底層邏輯之一。）☕️ (共識與非共識)
