2026 年一季度，一家中國半導體公司交出了一份讓全行業沉默的財報——營收 508 億元，同比增長 719%，營業利潤率 70%。這個數字，跟 SK 海力士的 73%、三星的 81%、美光的 84%已經在同一檔位。
這家公司叫長鑫記憶體。十年前，它還只是合肥空港經濟示範區裡一片剛剛破土動工的廠房。
更讓人玩味的是它做到這個位置的方式——不是靠一場技術奇襲，也不是靠一次工藝突破，而是靠三星、 SK 海力士、美光集體讓路。這三家過去三十年主宰全球 DRAM 市場的巨頭， 2025 年上半年集體宣佈停產 DDR4 ，把所有資源砸向 HBM 。它們讓出來的那部分消費級記憶體市場，長鑫接住了。
問題是：當三大原廠讓出來的這個窗口關閉之後，長鑫還站得住嗎？
日韓美的三次血洗，中國不在場
要理解今天的位差從那來，得先看清這個賽道過去四十年發生過什麼。
第一次血洗髮生在 1980 年代。那時的 DRAM 是日本人的天下。 NEC 、日立、東芝、三菱、富士通五家日本廠商合力吃下全球超過一半的份額。 IBM 的 PC 革命把 DRAM 變成了矽基世界裡最"大宗"的商品，日本人靠著精細化製造和終身僱傭制下的穩定產線，把美國人從這個賽道里擠了出去——1985 年， Intel 宣佈退出 DRAM 業務，轉向後來讓它封神的 CPU 。
第二次血洗緊接著就來了。 1983 年，三星李秉喆做了一個所有人都覺得瘋狂的決定：進入 DRAM 。當時的三星連一顆 64K DRAM 都造不出來，李秉喆去美光談技術授權，被當成小學生打發。他轉身把美光願意授權的老掉牙技術拿回來，同時挖了一批在美的韓裔工程師，硬把 64K 產線搭了起來。
真正讓三星起飛的是接下來的兩次經典反周期投資。 1987 年前後全球 DRAM 價格劇烈波動，日本廠商在《日美半導體協議》的緊箍咒下不敢擴產，三星逆勢砸錢做 1M DRAM ，等周期回暖搶下大量份額。 1996 到 1998 年亞洲金融危機，全行業哀鴻遍野，三星再次反向加碼。 1992 年三星率先量產 64M DRAM ，登頂全球第一，從此把這個位置坐了三十多年。
日本隊在這兩輪反周期的擠壓下節節敗退。 2003 年，日立、 NEC 、三菱把 DRAM 業務合併成爾必達，試圖集全國之力抗衡韓國。但為時已晚。 2008 年金融危機之後， DRAM 價格從 2.25 美元一路殺到 0.5 美元，爾必達撐到 2012 年終於扛不住，宣告破產，被美光收購。日本這個曾經的 DRAM 霸主，從此在記憶體主戰場上退場。
同一時期還有另一家傷員，叫奇夢達。這是英飛凌（原西門子半導體部門）分拆出的歐洲記憶體明珠， 2009 年因流動性危機破產。奇夢達倒下時留下了包括埋入式字線在內的一整套業界領先的 DRAM 技術、上千萬份技術文件、 2.8TB 的資料資產——這個"技術遺產包"，後來會以一種意想不到的方式在中國重新發芽。
第三次血洗則是台系廠商在 2010 年前後的短暫崛起與迅速退場——南亞、華邦、力晶們嘗試接住爾必達和奇夢達倒下讓出來的份額，但終究沒能頂住三星-海力士-美光三足鼎立的規模碾壓。
翻譯一下這段歷史：每一次 DRAM 市場的大位移，都不是靠"追趕者比領先者更努力"實現的，而是靠領先者被迫離開了原來的戰壕。日本超越美國，是因為美國主動退出去做邏輯晶片。韓國超越日本，是因為日本被貿易協議和金融危機雙重擠壓不敢反周期投資。台系的短暫窗口，是因為日本隊和歐洲隊全線撤退。

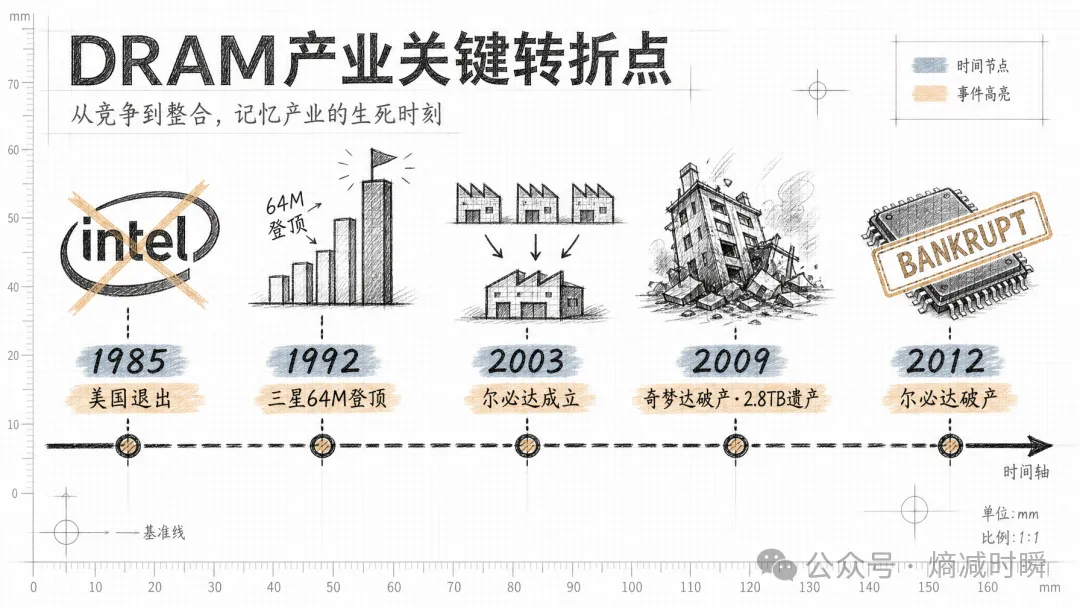

到 2000 年前後，這個賽道已經完成了兩次血洗。三星、海力士（當時還叫現代電子）、美光的三足鼎立格局剛剛定型。中國沒有玩家。整個中國記憶體產業的進口依賴度，長期在 95%以上。
一個江蘇人的伏筆與合肥的一次豪賭
2005 年，一個叫朱一明的江蘇人回國創業。他清華物理系出身，去了紐約州立大學石溪分校讀電子工程碩士，在美國記憶體圈做了幾年。回國之後，他在中關村一間小辦公室裡創辦了兆易創新，主攻 NOR Flash——這是記憶體家族裡技術門檻相對較低、但也長期被賽普拉斯、旺宏、華邦電這些台美廠商把持的細分品類。
朱一明的策略很樸素：先在別人不太在意的角落裡站穩。 NOR Flash 市場規模比 DRAM 小得多， 2010 年前後全球市場也就 20 多億美元，但對朱一明來說，這是唯一進得去的門。兆易創新用了十年，把自己做到了全球 NOR Flash 前三， 2016 年 8 月登陸上交所主機板。
上市之後，朱一明真正想做的事情才浮出水面——DRAM 。
DRAM 的門檻高在那裡？不是設計，是製造。一顆 DRAM 晶片裡塞著上百億個電容，製程節點每往下走一代，工藝難度呈指數上升。三星、海力士、美光三家不僅在技術上遙遙領先，還構築了嚴密的專利壁壘——任何一個新玩家想進這個賽道，法律戰會先打三年。
這時候，奇夢達那批 2.8TB 的技術遺產成了整件事的定海神針。 2016 年前後，朱一明通過合法管道，從奇夢達破產管理人手中拿到了那批技術文件和相關專利授權。有了這塊基礎，加上從台灣、韓國、日本挖來的核心工程師團隊，一個此前從未存在過的中國 DRAM 企業才具備了法律和技術上的最低啟動條件。
朱一明手上有 DRAM 的技術底子，但缺一個願意陪他把百億資金燒下去的地方政府。找上門來的是合肥。
合肥這個"最牛風投城市"的江湖名號，前幾年因為京東方、蔚來、維信諾一戰成名。但那些都是後話。 2016 年，合肥 GDP 剛過 6000 億元，財政收入連北上廣的零頭都算不上。市財政局當年做過一個決策：壓縮市政開支、削減保障房投入，硬擠出上百億資金押注長鑫 DRAM 項目。這不是一筆理性的商業投資，而是一次"如果成了合肥就是中國的 DRAM 之都"式的豪賭。
2016 年 5 月，合肥長鑫成立。 2017 年 3 月，合肥廠一期動工。 2018 年 1 月，廠房建成裝置搬入。同年 7 月，朱一明宣佈辭去兆易創新總經理職務，只保留董事長，全職坐鎮長鑫。這個動作的訊號意義遠大於人事本身——它意味著朱一明把自己前二十年積累的全部信譽，都壓到了長鑫這張桌子上。
2019 年 5 月，上海 GSA 記憶體峰會。朱一明第一次公開亮相談長鑫，做了兩件事：發佈首款 19nm DDR4 DRAM 晶片，主動公開"技術來源是奇夢達"這個此前一直遮遮掩掩的關鍵資訊。這一步公關堪稱神來之筆——它一次性回應了三個市場質疑：技術從那來（奇夢達授權，合法）、專利怎麼辦（有基礎授權，可控）、量產可能嗎（ 19nm 已經出片）。
武漢那條平行線上的另一場故事
長鑫在合肥搞 DRAM 的時候，另一條戰線也在武漢展開。
長江記憶體的故事要從武漢新芯說起。這個原本是 2006 年武漢市政府主導、後由中芯國際託管的 12 英吋廠，在 2016 年被紫光集團接手，與湖北省政府、武漢市政府合資重組，成立了長江記憶體。目標很清晰：NAND Flash。 3D NAND 當時剛從平面工藝過渡到堆疊工藝，三星、東芝（後來的鎧俠）、 SK 海力士、美光、英特爾五家玩家分食全球 95%以上的份額。
長江記憶體的破局路徑叫 Xtacking （晶棧）。傳統 3D NAND 是把記憶體陣列和外圍電路做在同一片晶圓上，製造節點越先進，工藝相容問題越嚴重。長江記憶體的做法是——把外圍電路和記憶體陣列分別在兩片晶圓上加工，用晶圓鍵合技術把兩片晶圓"貼"在一起。
說白了就是讓兩個部分不再互相妥協：外圍電路可以用相對成熟的邏輯工藝做，記憶體陣列可以專門用記憶體工藝最佳化。

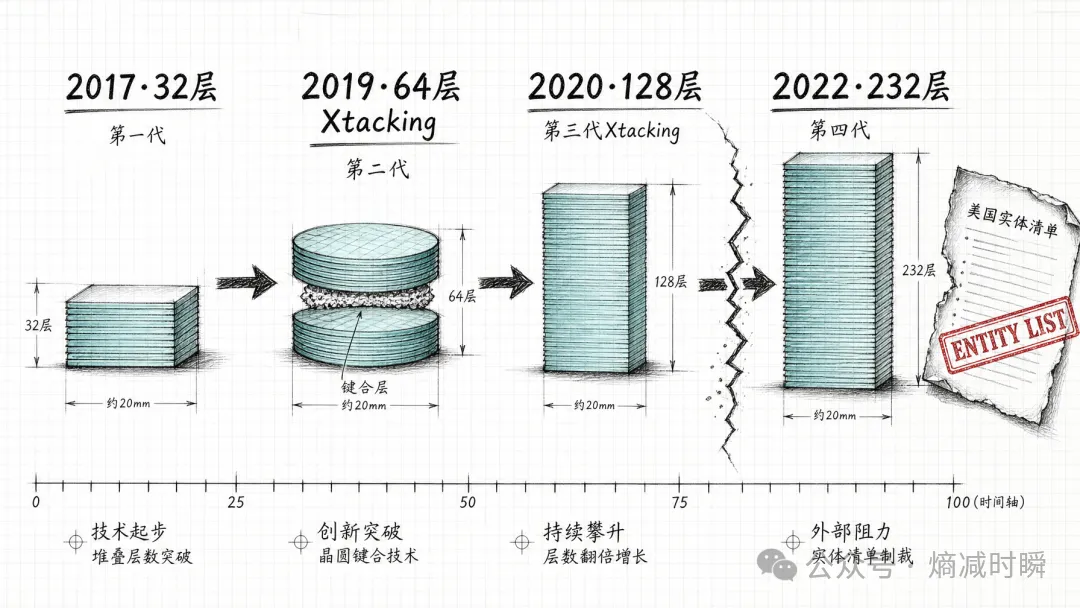

2017 年，長江記憶體做出 32 層 3D NAND 。 2019 年 9 月， 64 層 Xtacking 架構量產。 2020 年 4 月， 128 層第三代 Xtacking 產品發佈。 2022 年，長江記憶體已經推出 232 層 TLC 產品，在層數指標上與國際一線廠商基本同步——甚至在部分維度上短暫領先了三星。
然後是2022 年 12 月 15 日，美國商務部把長江記憶體列入實體清單。
這個時間點值得咀嚼。列入清單的直接觸發因素，是它開始向華為供貨、並被美方判斷為"對美國記憶體企業構成直接威脅"。此前，長江記憶體已經打入了蘋果的驗證流程——2022 年上半年，蘋果本計畫將長江記憶體的 NAND 用於 iPhone 14 ，被美國國會議員施壓後緊急叫停。
被制裁之後，長江記憶體的路徑被迫改寫：核心裝置供應鏈斷裂，向上突破至 300+層的工藝需要重新用國產裝置驗證，產能擴張節奏被迫放慢。到 2025 年，長江記憶體的 NAND 產能約在 13–15 萬片/月，全球份額約 8%，仍遠低於三星（約 30%）、 SK 海力士-Solidigm 合併後（約 22%）、鎧俠（約 18%）的水平。
對比長鑫和長江記憶體，能看出一個關鍵的分岔：長鑫在 DRAM 上碰到了 HBM 轉移讓出的消費級窗口，而長江記憶體在 NAND 上直接撞上了地緣政治的牆。命運在這裡分了岔。
HBM 是怎麼把三大原廠的資源全吸走的
要理解長鑫今天為什麼能在 DDR4/DDR5 的消費市場大躍進，得先看看領先者們為什麼"主動讓路"。這個讓路的深層原因，藏在 SK 海力士的 HBM 故事裡。
SK 海力士的前身是現代電子， 1999 年現代集團分拆後獨立。 2001 年 DRAM 大跌，海力士瀕臨破產，被債權團接管。 2004 到 2011 年，海力士一直是 DRAM 市場裡的"三老末"，業績長期承壓。真正的轉折點發生在 2009–2010 年——AMD 找上門來，說想合作開發一種新型的堆疊式記憶體器，用於高性能顯示卡。
這就是 HBM 的起源。
AMD 當時找過三星和美光。三星看不上這個"小生意"（ HBM 初期年市場規模不到 10 億美元），美光的 3D 堆疊技術儲備不夠。只有海力士願意接。 2013 年，雙方聯合發佈全球首款 HBM 。 2015 年， AMD 的 Fiji 顯示卡首次商用 HBM 。
然後 HBM 沉寂了將近十年。
從 2015 到 2022 年， HBM 主要用於高端圖形卡和少數超算，市場規模一直起不來，而海力士一直在往這個坑裡砸研發。 2019 年海力士因 DRAM 周期下行陷入大額虧損，公司內部曾激烈爭論要不要砍掉 HBM 項目，最終決定繼續投入——這個決策事後被認為是韓國半導體史上最重要的一次賭博。
2022 年 11 月， ChatGPT 發佈。 2023 年，輝達 H100 成為 AI 基礎設施的核心 GPU ，而 H100 的核心配套記憶體是 HBM3 。突然之間，全世界的 AI 伺服器都在搶 HBM ，而全球唯一能規模化供應 HBM3 的廠商，就是 SK 海力士。
這就是"位差"形成的原點。
三星是這場 HBM 爆發中最大的輸家——按照它自己的歷史標準看。三星當年拒絕 AMD 的 HBM 合作，判斷沒錯：在 HBM 沉寂的十年裡，三星靠標準 DDR 和 LPDDR 賺得盆滿缽滿。但 AI 爆發之後，三星發現自己在 HBM 上不僅落後一代，而且是路徑依賴的付帳——它過去幾十年積累的所有製造經驗，在 HBM 這條新賽道上變成了包袱。它最佳化的是產量和成本，而 HBM 需要的是極致的良率控制和跟客戶逐步共創的工藝打磨。這塊能力，恰恰是 SK 海力士在跟 AMD 十年冷板凳裡練出來的。
更糟糕的是良率。三星 HBM3E 的 12 層堆疊工藝，從 2024 年上半年開始送輝達驗證，前後經歷了至少三次未通過認證的挫折，主要卡點在散熱和功耗。直到 2025 年 9 月才終於通過認證——但這時候， SK 海力士已經拿到了 HBM4 的先發單， HBM3E 的絕大部分份額已經被瓜分完畢。

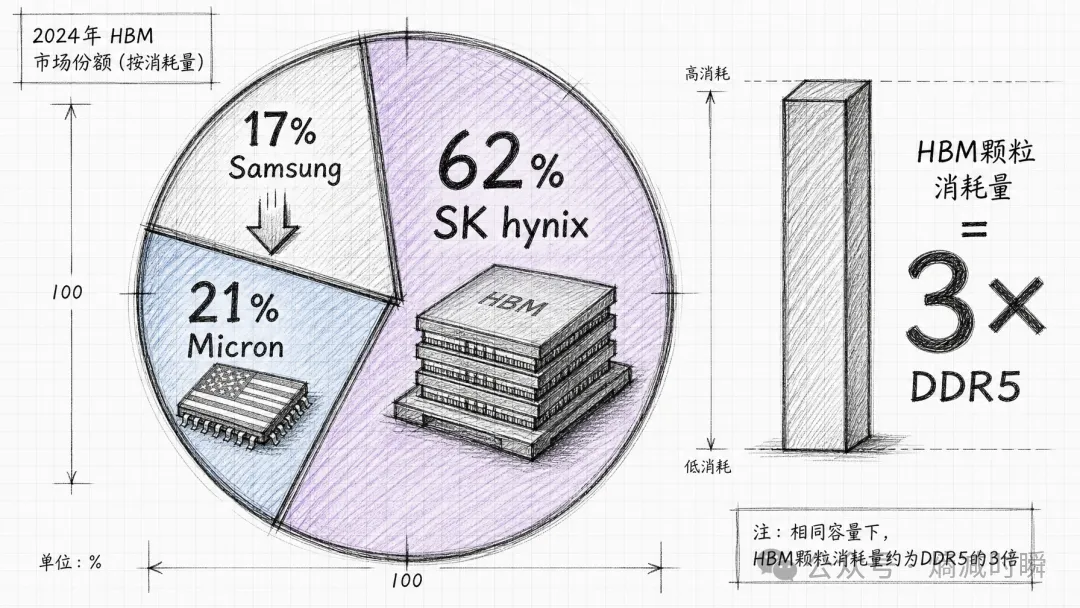

Counterpoint 的資料顯示，2025 年 Q2 全球 HBM 市場， SK 海力士佔 62%，美光 21%，三星 17%。三星在記憶體主戰場當了三十年老大，現在在 AI 記憶體這個最賺錢的細分裡排到了老三。
這個錯位對全行業的影響是致命性的——三家原廠都需要騰出 DDR/LPDDR 產線的資源來做 HBM 。HBM 的單位晶圓消耗量遠高於普通 DRAM——做 HBM3E 一顆晶圓的 DRAM 顆粒消耗量是普通 DDR5 的近 3 倍。換句話說，每多做一片 HBM ，就意味著少做 3 片普通 DRAM 。
2025 年上半年，三星和 SK 海力士明確宣佈停產 DDR4 ，將產能全面轉向 DDR5 、 LPDDR5X 和 HBM 。美光緊隨其後。三大原廠集體退出 DDR4 ，直接引爆了消費電子記憶體市場的大缺口——2025 年 6 月，DDR4 單月漲幅 53%，創 2017 年以來最大漲幅。到 2025 年下半年， DDR4 的市場價一度高過同容量 DDR5 ，出現罕見的"新舊倒掛"。
翻譯一下：三大原廠主動讓出了傳統消費級 DRAM 的資源，因為 HBM 那邊一美元的資本開支能換回三美元的毛利。它們不是被打敗的，是被吸走的。
這就是長鑫的機會窗口。
508 億營收和 70%利潤率背後的窗口紅利
長鑫記憶體的時間線在這裡加速。
2020 年 2 月，長鑫首款 19nm DDR4 發佈。 2021 年， 17nm 工藝研發完成。 2022 到 2023 年，長鑫完成 17nm 量產爬坡，主流產品從 DDR4 向 DDR5 切換。 2024 年下半年，長鑫 DDR5 實現量產，良率約 80%（同期三星、海力士為 85–90%）。
2024 年底，長鑫做了一個關鍵的產品切換：DDR4 全面停產，產能整體轉向 DDR5 和 LPDDR5/5X。這個動作跟三大原廠幾乎是同步的，但意味完全不同——三大原廠是為了給 HBM 讓路，長鑫是為了跳過 DDR4 的紅海直接卡位 DDR5 的主流市場。
窗口期的紅利在 2025 年上半年集中兌現。2025 年 Q3 ，長鑫的全球 DRAM 份額從年初的約 5%躍升至 9%（ SemiAnalysis 資料）。同期招股書顯示，長鑫的 DDR5 營收佔比從 2023 年的 32%提升至 2025 年的 71%。 LPDDR5X 最高速率做到 10667Mbps ，跟 SK 海力士的旗艦指標齊平。

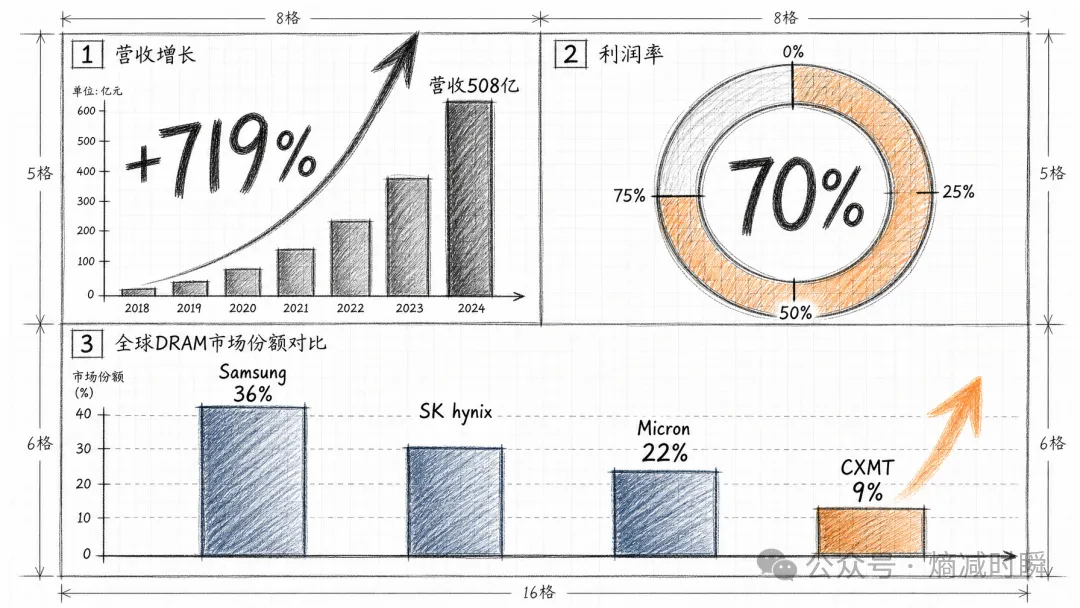

2026 年一季度的財務資料幾乎令人失語：單季營收 508 億元（同比+719%），淨利潤 330 億元，營業利潤率 70%。 SemiAnalysis 的 2026 年 6 月報告估算，長鑫 2026 年全年營收有望超過 500 億美元，年底產能有望達到 350 kwspm （千片/月），略低於美光的 385 kwspm——一步之遙就是全球第三。
在 HBM 這條戰線上，長鑫也在追。 SemiAnalysis 預測長鑫 2026 年可以量產 HBM3 ，年內向華為等國內客戶送出 HBM3E 樣品，但產能極其有限——26.5 萬片/月的總產能裡， HBM 只有約 5000 片/月。這個數字跟 SK 海力士動輒 10 萬片/月的 HBM 產能相比，仍是零頭。
2026 年 6 月，長鑫科技的科創板 IPO 註冊申請獲得證監會同意，擬募資 295 億元。長鑫從一家"合肥地方國資輸血的重資產工廠"，正式變成一家"具備資本市場融資能力的全球第四大 DRAM 原廠"。
這個位置，是二十年前朱一明在中關村小辦公室裡搞 NOR Flash 時，任何人都不敢想的。
五強博弈的當下切片

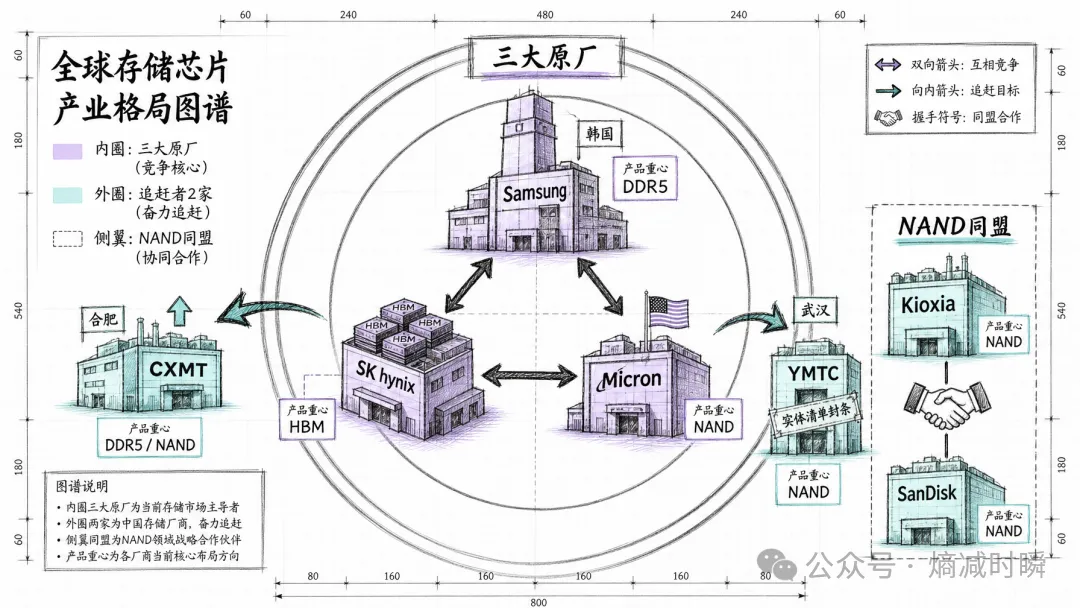

要判斷長鑫和長江記憶體今天的處境，得把它們跟五個主要玩家放到同一張桌子上比。
三星電子：從教科書到迷茫者。三星今天仍然是全球最大的 DRAM 廠商， 2025 年 Q4 重回榜首（約 36%份額）， 2025 年全年 DRAM 營收約 723 億美元。但三星現在最大的問題不是份額，是敘事。過去三十年，三星是記憶體行業的"標準答案"——反周期投資、垂直整合、超大規模製造、快速工藝推進。但 AI 時代改寫了遊戲規則。 HBM 的定價權不由三星自己決定，而是由輝達、 AMD 這些客戶的驗證節奏決定。
SK 海力士： AI 時代的意外贏家。海力士 2025 年 DRAM 營收約 521 億美元， HBM 市場份額 62%， 2025 年公司總市值一度超過三星電子——這在韓國半導體史上是破天荒的事情。 2026 年 6 月，輝達與 SK 海力士宣佈長期戰略合作，共同開發下一代 AI 記憶體，意味著海力士至少在 HBM4E/HBM5 這一代仍將保持先發地位。
美光科技：地緣博弈裡的美國隊。美光是三大原廠裡唯一的美國公司，也是這輪 HBM 競賽裡的"追趕者"。 2025 年 DRAM 份額約 22%， HBM 份額 21%。美光的另一個身份是"地緣政治工具"——2023 年 5 月，中國國家網信辦對美光進行網路安全審查，判定其產品存在"較嚴重網路安全問題"，直接把美光的中國市場份額打到了歷史低點。反過來，美光獲得了《晶片法案》約 61 億美元的直接補貼。
鎧俠 + SanDisk ： NAND 領域的日美聯軍。鎧俠（原東芝記憶體）和 SanDisk 通過合資的 Yokkaichi 晶圓廠共同佔據全球約 30%的 NAND 產能。鎧俠 2024 年重啟 IPO 並成功上市。優勢在於製程穩定和跟蘋果等一線消費電子客戶的長期關係；劣勢在於 HBM/DRAM 完全缺席。
長鑫記憶體：窗口期的最大受益者。跟三大原廠比，長鑫的核心差異有三層：
其一是產品結構。三大原廠現在的資源重心是 HBM ，長鑫的重心是 DDR5 和 LPDDR5X 的量產爬坡——這不是主動選擇，是產能規模和技術階段決定的最優解。三大原廠讓出的消費級市場，長鑫接得住。
其二是客戶結構。長鑫目前的主力客戶是國內一線主機板廠、手機廠商（小米、榮耀、 OPPO/vivo ）、部分伺服器廠商。海外客戶端的突破一直有限。
其三是技術階段。長鑫的主力工藝是 G4 （約 17nm 等級），三大原廠已經在推進 1a/1b/1c 奈米節點（約 14nm→11nm ）。差距在 1 到 1.5 代之間。
模組廠對長鑫 DDR5 的評價是"供應端有優勢但價格並不比三大原廠明顯便宜"，說明長鑫已經具備了議價能力但還沒有形成"物美價廉"的品牌心智。國內 AI 伺服器客戶端對長鑫的評價是"應急首選、長期觀望"——願意用，但還沒有把長鑫當作"技術領先"的選項。
長江記憶體：被制裁困住的國產 NAND 獨苗。跟長鑫比，長江記憶體的處境要艱難得多。 DRAM 市場三大原廠需要騰產能做 HBM ， NAND 市場沒有這個"讓路"邏輯——NAND 的 AI 受益（高容量 SSD ）需求也在漲，但技術演進方向是更多層數（ 400+層）而不是新品類，三大原廠沒有主動退出的動力。
同時，長江記憶體被實體清單卡住的核心是裝置。 3D NAND 的核心裝置主要來自美國的應用材料、泛林半導體和日本的東京電子。制裁之後，長江記憶體必須用國產替代裝置重新驗證 232 層及以上的工藝，這個過程會比預期慢 2–3 年。
當前的記憶體格局，已經從"三星-海力士-美光"三足鼎立，演變為"3+2"的雙圈結構。上圈裡最重要的動態有三個：
其一， HBM 把三大原廠拉進了一個跟 AI 客戶共命運的新賽道，但也讓它們主動或被動地讓出了傳統消費級 DRAM 的部分資源。
其二，長鑫在傳統 DRAM 市場吃到的窗口紅利，可能會在 2027 年之後開始縮小——原因是三大原廠新建的產能陸續投產。
其三，中美地緣博弈會持續重塑供應鏈。美光已經事實上退出中國市場，長鑫和長江記憶體在國內的政策紅利仍在，但海外擴張的天花板越來越明確。

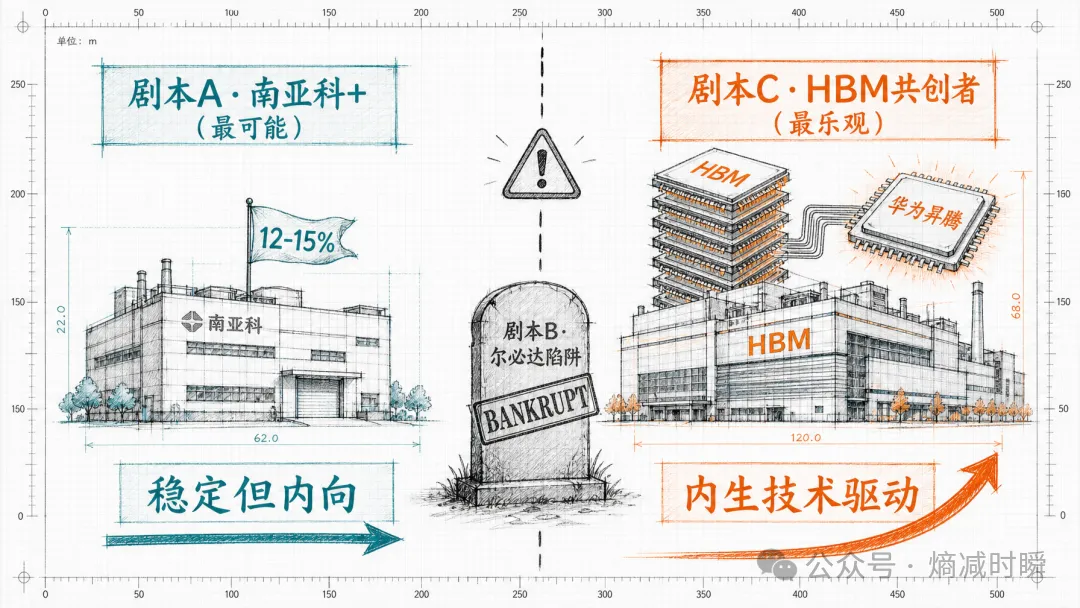

三個劇本決定長鑫的下一站
回到那個核心矛盾：長鑫今天的份額躍升，究竟是"結構性紅利兌現"還是"內生能力突破"？
答案不是二選一，而是——它現在恰好處在兩者的交叉帶上。能不能穿越這個交叉帶，決定未來五年長鑫是"下一個爾必達"還是"下一個 SK 海力士"。
最可能的劇本：長鑫做成"AI 時代的南亞科+"。長鑫在 2027–2028 年完成從 G4 到 G5/G6 的技術升級， DRAM 份額穩定在 12–15%，進入全球前三。 HBM 上做到 HBM3E 量產，供給以國內 AI 客戶為主。長江記憶體在裝置國產化跑通之後， 2027 年前後突破 300 層 NAND ，全球份額爬到 12%左右。整個中國記憶體產業成為一個"龐大但內向"的類股——規模足夠大，但沒有真正意義上的全球生態定價權。
這個劇本的前提是：三大原廠的 HBM 高毛利期至少持續到 2027 年， AI 推理需求沒有大幅回落，長鑫的技術追趕速度維持在每年推進 0.5 代左右。
最危險的劇本： AI 周期見頂，三大原廠產能回流傳統 DRAM。當輝達 GPU 的邊際增長放緩、當大模型訓練進入穩態、當 HBM 的短期需求出現結構性下滑，三大原廠會被迫把 HBM 產能重新騰回來做傳統 DRAM 。屆時全球 DRAM 會重新供過於求，價格快速下跌。
長鑫在這個劇本裡承受的壓力會比歷史上任何一次 DRAM 下行周期都大——因為它是唯一沒有 HBM 高毛利兜底的頭部玩家。三大原廠的 HBM 可以支撐 DRAM 整體的公司利潤率，長鑫的 DRAM 周期波動會直接擊穿淨利潤。如果長鑫的現金儲備不足以熬過 18–24 個月的下行周期，那麼它今天 70%的營業利潤率會以極快的速度回落至個位數甚至負數。
這個劇本裡最慘的對照是爾必達——爾必達在 2010–2011 年也一度盈利豐厚，但 2012 年一個下行周期就直接把它送進了破產法庭。長鑫必須在下一個周期到來之前，把足夠厚的現金儲備和足夠深的技術護城河建起來。 IPO 募資的 295 億元是一個開始，但遠遠不夠。
最樂觀的劇本：長鑫在 HBM 上完成從"跟隨"到"共創"的躍遷。這需要三個前置條件同時成立：一是國內 AI 晶片產業（華為昇騰、寒武紀、摩爾線程等）真的做起規模——這樣長鑫的 HBM 有穩定的國內客戶拉動，不需要靠輝達認證；二是長鑫在矽通孔 TSV 、混合鍵合等 HBM 關鍵工藝上完成獨立突破；三是全球出現"記憶體產業分裂"——中美各自形成自主的記憶體生態。
這個劇本裡，長鑫真正實現了從"外部窗口驅動"到"內生技術驅動"的躍遷。全球 DRAM 格局也會從"三星-海力士-美光"三足，變成"韓美雙雄+中國類股"的雙圈結構。
二十年只是開始，後一段路只有五到七年
記憶體產業的每一次大位移，從時間尺度上看都是"十年一代"。日本超越美國用了十年（ 1975–1985 ），韓國超越日本用了十年（ 1990–2000 ）。中國的記憶體產業從 2016 年長鑫成立到 2025 年吃到窗口紅利，用了不到十年——如果 2027–2030 年能完成技術內生化的第二段躍遷，那麼這將是記憶體產業史上最快的一次代際更替。
但也要看到，歷史上每一次"最快的一次"，都伴隨著更大的下行風險。三星在 1990 年代經歷過至少兩次瀕臨破產的時刻，海力士在 2001 年真的破產被債權團接管，爾必達和奇夢達則直接從賽道上消失。記憶體行業沒有"平穩增長"，只有"周期熬穿"或"周期打斷"。
朱一明用了二十年時間——從 2005 年在中關村做 NOR Flash ，到 2025 年長鑫做到全球第四——這不是一場閃電戰，是一場耐力賽。中國記憶體產業在窗口紅利兌現之後，真正的考驗才剛剛開始：如何在下一個下行周期裡活下來，如何在 HBM 的技術追趕裡從跟隨者變成共創者，如何在地緣博弈的持續壓力下守住產能和客戶。
從合肥那次財政豪賭，到奇夢達那批 2.8TB 的技術遺產，再到今天全球第四大 DRAM 製造商的位置——長鑫走過的每一步，都是在把外部結構性紅利轉化為內部結構性能力。這個轉化過程還沒有完成。它現在做到的，是把"零"變成了"九"。真正的挑戰，是把"九"變成"三十六"。
真正的問題不是"窗口打開了多久"，而是"窗口關閉之前，長鑫能不能把自己變成一個即使窗口關閉也不會被踢出局的玩家"。三星、海力士、美光今天讓出的份額，明天它們隨時可以回來搶。
前一段路花了二十年。後一段路，可能只有五到七年的窗口。 (熵減時瞬)
