美光科技這份面向AI的記憶體器架構演講，揭示了HBM的真實價值，也揭示了頻寬升級之後更難解決的製造約束。
一、AI記憶體牆的含義：GPU越來越快，資料到達速度跟不上

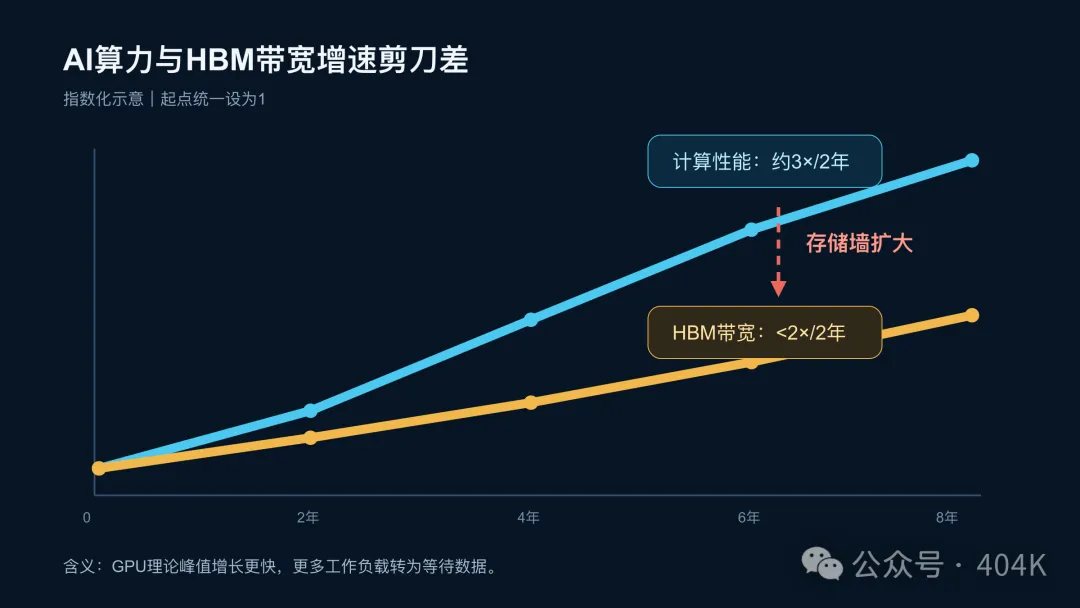

大模型擴展有一個樸素前提：模型規模、訓練資料和計算投入要同步增長。現實中，計算晶片的擴張速度最快，資料搬運系統的進步更慢。美光科技把這種差距畫成兩條曲線：計算性能約每2年增長3倍，HBM頻寬增速低於每2年2倍。差距持續累積後，系統性能開始由記憶體器決定。
記憶體牆並不等於容量不夠。它包含頻寬、延遲、功耗、可靠性和物理封裝多重限制。訓練階段要不斷讀取權重、啟動值和最佳化器狀態；推理階段要載入模型參數、讀取KV Cache，並服務更多並行請求。GPU若在一個時鐘周期內可以執行更多運算，卻拿不到足夠資料，理論峰值與實際吞吐就會分離。
這也是觀察AI硬體需求時容易出現的誤區。單看GPU的浮點性能，會高估工作負載能夠獲得的性能。單看HBM容量，又會忽略每秒能送入多少資料。真正決定效率的是計算強度：每搬運1字節資料，應用能夠完成多少次運算。計算強度低的任務更容易受頻寬約束，新增GPU計算單元的邊際收益也更低。

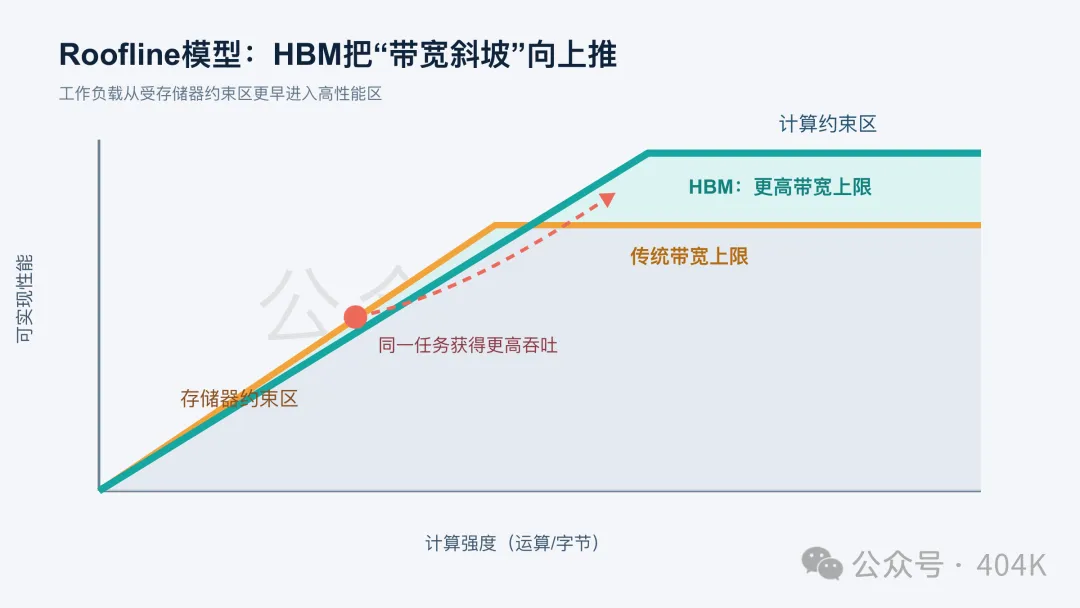

Roofline模型把這個關係表達得很直觀。橫軸是每字節資料可完成的運算，縱軸是可實現性能。斜線部分由記憶體器頻寬決定，水平部分由計算峰值決定。HBM的作用是把斜線向上推，讓更多工在觸及“記憶體器天花板”之前獲得更高性能。它沒有消除瓶頸，只是擴大了可以高效利用GPU的工作區間。
不同AI任務在這張圖上的位置並不相同。矩陣乘法密集、資料復用率高的訓練算子，更容易靠近計算約束區。注意力、嵌入查詢、稀疏模型和小批次推理，往往需要頻繁讀取資料，計算強度更低。模型結構、批次大小、上下文長度和快取命中率變化，都可能讓同一塊GPU落在完全不同的效率區間。
訓練與推理也會形成不同的記憶體器壓力。訓練需要保存中間啟動值、梯度和最佳化器狀態，通訊與重計算策略會改變峰值容量。推理不再保存訓練狀態，卻要維持KV Cache，並同時處理更多使用者。上下文越長、並行越高，KV Cache佔用越明顯。客戶對HBM的需求因此不能只用模型參數量解釋，還要結合精度、批次、並行和服務時延目標。
軟體最佳化會改變每次任務的記憶體需求，但未必降低系統總需求。量化、稀疏化、算子融合和快取復用可以減少搬運量，節省的成本也可能換來更長上下文、更多智能體和更低服務價格。研究HBM需求時，需要同時觀察“每次任務用多少記憶體器”和“任務總量增長多快”。只看其中一個變數，容易低估需求彈性或高估硬體剛性。
因此，HBM需求並非簡單來自“AI伺服器更多”。更強的因果鏈是：模型和並行量擴大，資料搬運壓力上升；GPU算力繼續提高，記憶體牆更突出；系統願意用更昂貴的矽片和封裝換取頻寬；HBM在整機物料和功耗中的權重隨之增加。只要算力與頻寬的增速差仍在，HBM就具有結構性價值。
二、HBM如何提供頻寬：靠平行、寬介面和短距離
HBM的核心思路是同時使用大量線路，避免把全部壓力集中在單條線路的極端高速上。傳統DDR記憶體通過主機板走線連接處理器和記憶體模組，距離更長，介面更窄，適合較大容量和靈活擴展。HBM把多層DRAM堆疊在基底晶片之上，再通過中介層與GPU並排放入同一系統級封裝，訊號路徑更短，I/O數量大幅增加。

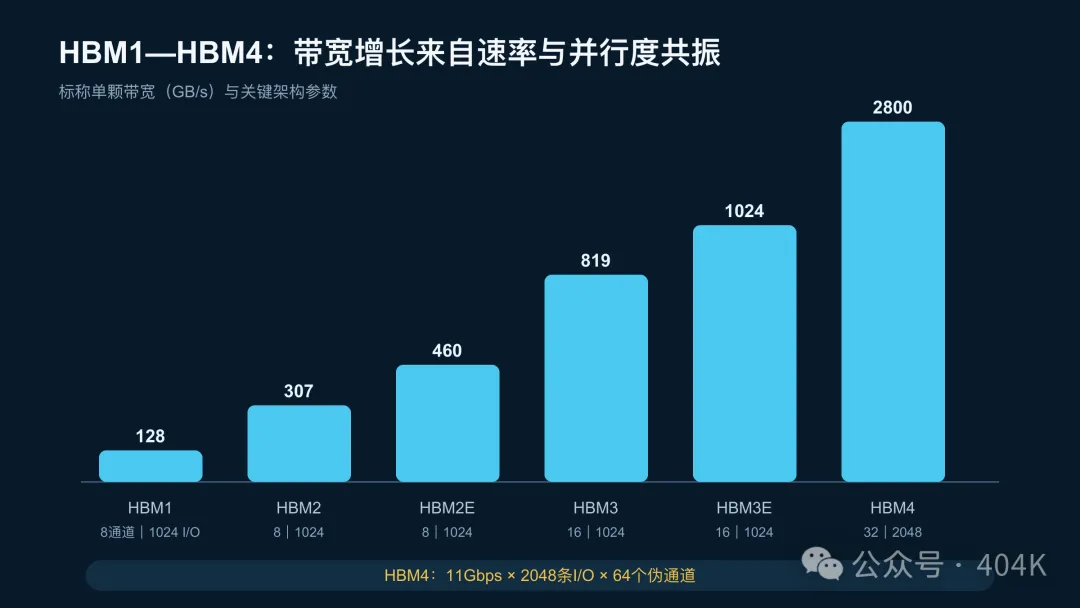

從HBM1到HBM4，架構演進同時發生在三個維度。第一是資料速率提升，標稱速率從1Gbps升至11Gbps。第二是平行度提升，通道數從8個增至32個，偽通道數量增至64個。第三是介面寬度擴大，HBM4的資料I/O由此前的1024條增至2048條。三項變化共同把單顆標稱頻寬從128GB/s推到2800GB/s。
偽通道的價值在於提高訪問粒度和並行效率。一個通道被拆成兩個偽通道，共享命令和地址匯流排，但使用獨立資料匯流排。系統可以更細地安排不同請求，減少整條寬通道因局部訪問而閒置的機率。HBM3E每層裸晶包含128個bank，HBM4增加至256個bank，也是在擴大可平行工作的記憶體單元數量。

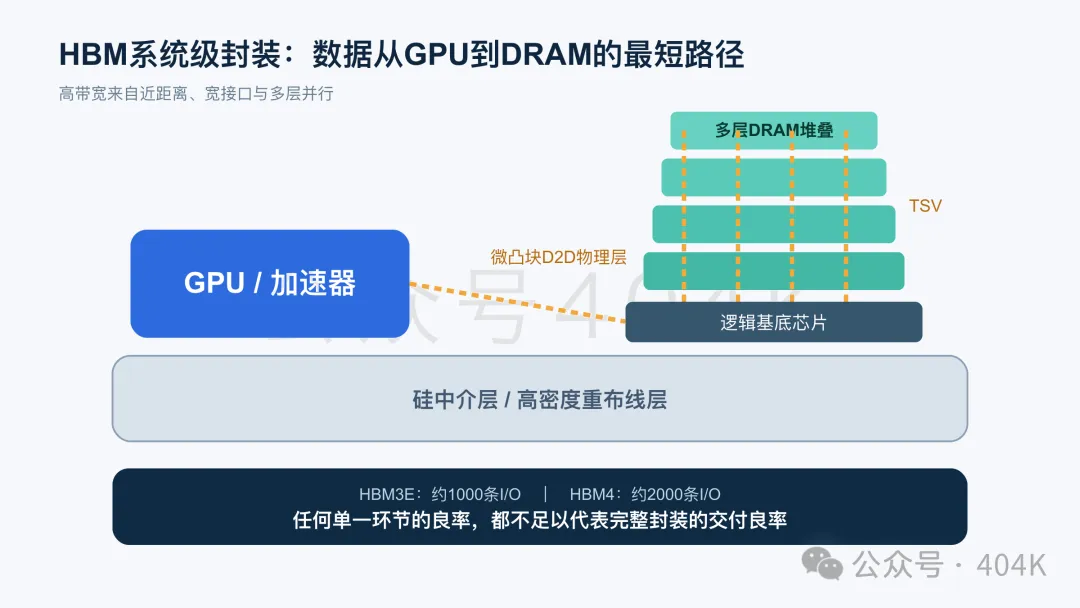

基底晶片承擔主機與DRAM堆疊之間的介面。主機側通過微凸塊物理層連接基底晶片，堆疊內部再通過TSV連接各層DRAM。HBM3E約有1000條I/O，HBM4增至約2000條。如此密集的點對點連接無法依賴普通主機板走線，需要矽中介層、重布線層或其它高密度封裝技術。
這套架構解釋了HBM為何不能被理解為“一顆更快的DRAM”。它包含DRAM工藝、邏輯基底晶片、TSV、鍵合、中介層、基板、電源網路和主機介面。性能取決於每個環節的協同，供給也取決於整條製造鏈的共同產能。某一層DRAM良率足夠高，並不代表完整堆疊和整包產品的良率同樣高。
代際參數還揭示了一個重要變化：HBM的性能擴張逐漸從“提高每條線路速度”轉向“速度與平行度共同增加”。HBM3E到HBM4，標稱速率從8Gbps升至11Gbps，約增長38%；標稱頻寬卻從1024GB/s升至2800GB/s，約增長173%。差額主要來自I/O數量翻倍和通道數量翻倍。平行度成為HBM4跨越式升級的關鍵來源。
平行度擴張也提高了調度難度。更多通道、偽通道和bank可以同時服務更多請求，但前提是控製器能把請求均勻分佈。訪問集中在少數bank時，理論平行度無法充分利用。GPU記憶體控製器、編譯器和執行階段需要共同安排資料佈局，使不同計算單元儘量訪問不同bank。硬體參數與軟體效率因此更加緊密地繫結。
HBM容量仍受封裝邊界約束。提高單層DRAM密度可以增加容量，但大裸晶會降低晶圓利用率。增加堆疊層數可以繼續擴容，卻會拉長熱路徑並增加鍵合次數。產品路線要在裸晶密度、堆疊高度、總功耗和良率之間尋找平衡。單看“多少GB”或“多少層”，都不足以判斷產品競爭力。
三、DDR與HBM的取捨：頻寬提升一個數量級，容量和成本承壓

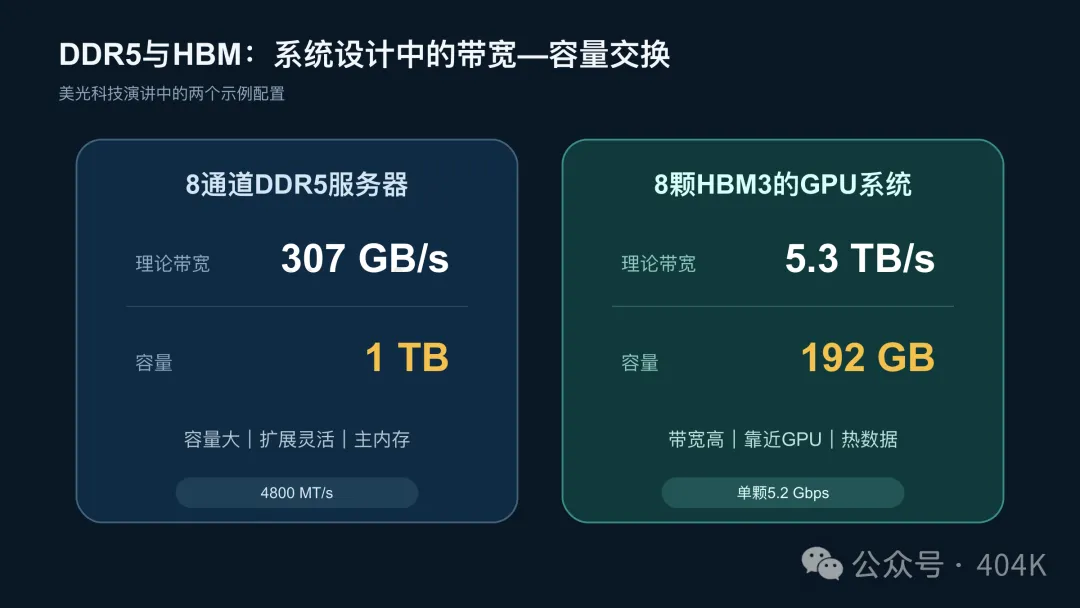

美光科技用兩個系統示例說明DDR與HBM的差異。一個8通道DDR5伺服器配置，速率為4800MT/s，理論頻寬約307GB/s，容量可達1TB。另一個配置8顆HBM3的GPU系統，單顆速率為5.2Gbps，理論總頻寬約5.3TB/s，容量為192GB。後者頻寬約為前者的17倍，容量約為前者的19%。
這組數字不代表二者可以直接替換。DDR擅長提供較大容量和可擴展主記憶體，HBM擅長為GPU附近的熱資料提供極高頻寬。AI系統往往同時需要兩者：HBM承接最頻繁訪問的權重、啟動值和快取，系統記憶體承接更大但訪問頻率較低的資料。軟體和硬體要決定資料放在那一層，並控制搬運成本。

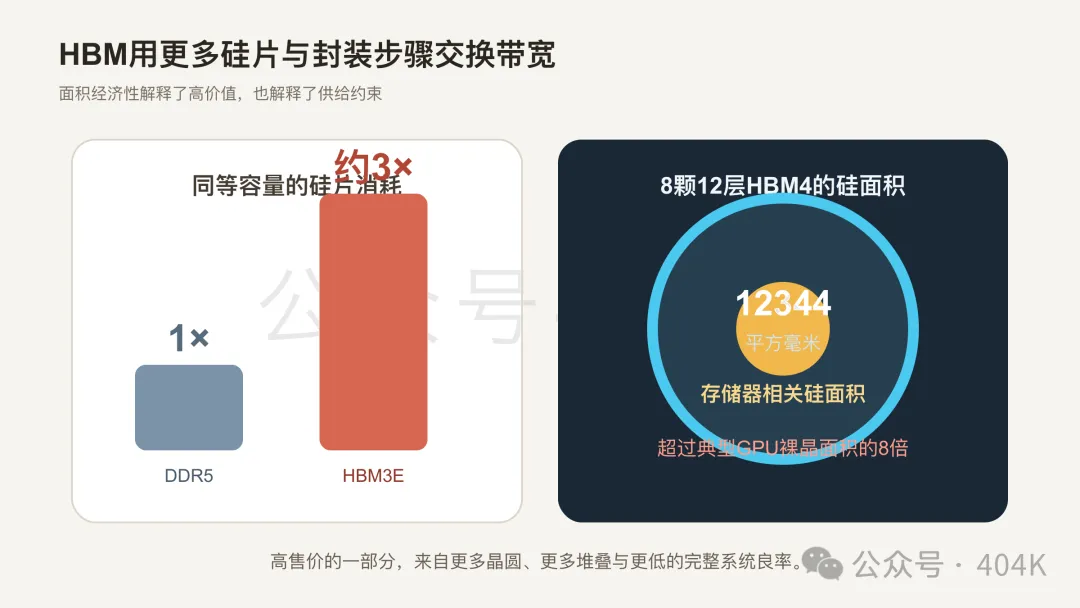

頻寬的高價值伴隨面積代價。美光科技估算，設計架構、先進封裝和製造複雜度疊加後，HBM3E為提供同等容量所消耗的矽片約為DDR5的3倍。HBM3E每層擁有128個bank，DDR5示例為32個bank；更寬的核心頻寬和更多平行結構會佔用額外面積。堆疊所需的TSV、冗餘和邊緣結構也會降低有效密度。
更顯眼的數字來自完整AI封裝。配置8顆12層HBM4時，記憶體器相關矽面積約為12344平方毫米，超過典型GPU裸晶面積的8倍。這個比較提醒市場：AI晶片的矽片價值不再只集中在中央GPU裸晶。圍繞GPU的記憶體器裸晶與基底晶片，可能佔據更大的總矽面積和更多製造步驟。
面積增加會同時影響成本、產能和良率。單顆裸晶更大，每片晶圓可切出的合格裸晶更少；堆疊層數增加，任何一層缺陷都可能拖累完整堆疊；基底晶片升級到更先進邏輯工藝，又會爭奪晶圓代工資源。HBM售價高，部分來自性能價值，部分也來自這些真實製造約束。
良率問題可以用一條簡化邏輯理解。假設每層DRAM裸晶都很成熟，單層合格率仍不會達到100%。完整堆疊需要多層裸晶、基底晶片、TSV與鍵合介面同時合格，任何一項缺陷都可能降低最終產出。製造商會通過已知良品裸晶、冗餘結構、修復和更嚴格測試減少損失，但這些手段本身也增加成本。
層數增加還會改變測試位置。過早測試可以篩掉壞裸晶，避免把封裝資源浪費在缺陷件上；過晚測試才能覆蓋完整互連與真實熱條件。測試過多會拉長周期並佔用昂貴裝置，測試過少又會把問題留到更高價值階段。HBM的製造優勢包含一套測試策略，而不只是一條DRAM工藝曲線。

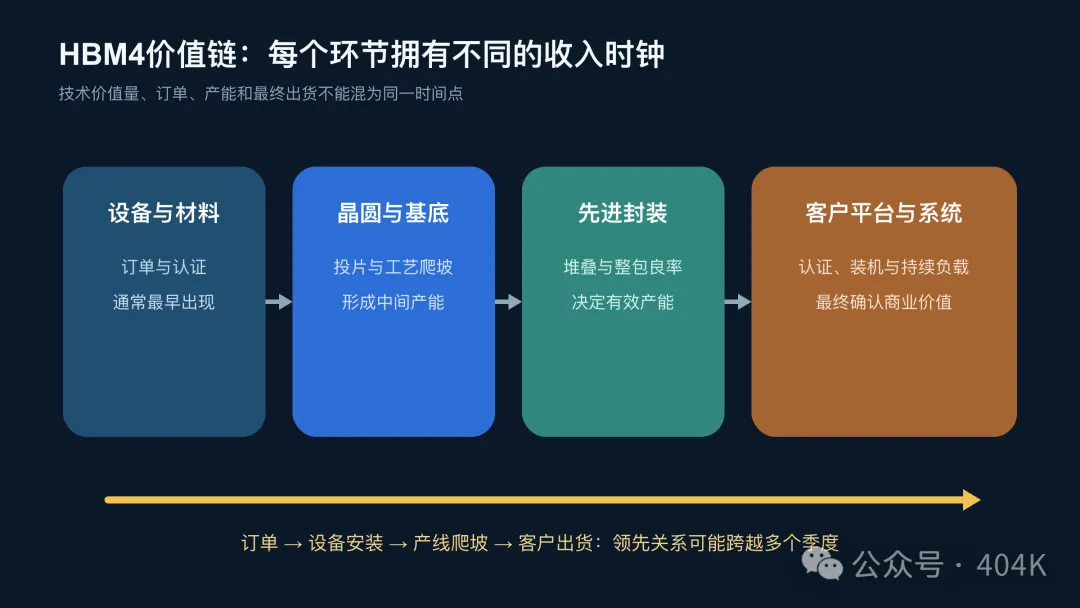

產能換算也應從“晶圓數量”升級為“可交付HBM數量”。相同晶圓投入下，HBM需要更多矽面積；相同裸晶投入下，堆疊與封裝良率會繼續折損；相同整包數量下，客戶規格和認證又會區分可銷售產品。市場若只追蹤DRAM晶圓擴產，可能高估短期供給釋放速度。反過來，良率改善可以在不增加晶圓廠的情況下形成有效增量。
這正是HBM利潤率判斷的難點。高售價可能覆蓋更高矽片和封裝成本，也可能因為初期良率較低而被消耗。隨著良率爬坡，單位成本下降，利潤有擴張空間；競爭加劇後，售價也可能下降。真正可持續的優勢來自良率、客戶份額和產品迭代同步領先，而非單次供需緊張。
四、HBM4帶來的變化：記憶體器開始更像定製化系統晶片

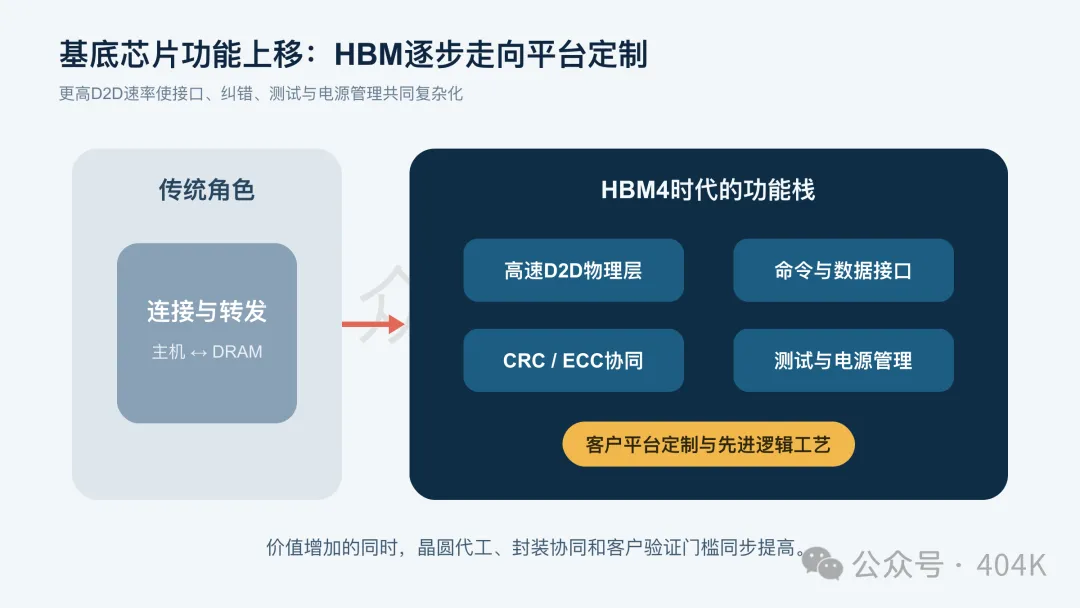

HBM4把通道、I/O和頻寬推到新台階，也讓基底晶片的角色變重。基底晶片不再只是簡單連線層，它要處理主機與DRAM之間的命令、資料、測試、糾錯和物理介面。隨著D2D鏈路速度提高，基底晶片需要更複雜的高速I/O和電源管理，並可能採用更先進的邏輯工藝。
這種變化會提高HBM的定製化程度。不同GPU或加速器平台可能對介面、功耗、可靠性和測試功能提出不同要求。記憶體器廠商要與GPU設計公司、晶圓代工廠和封裝平台更早協同。產品競爭從“誰能提供合格DRAM裸晶”擴展到“誰能按客戶平台交付完整堆疊與基底晶片”。
高速D2D物理層也會改變價值分配。更短距離可以降低每位元傳輸能耗，但更高總頻寬意味著同時翻轉的訊號更多，總功耗仍可能上升。鏈路設計要在速度、訊號完整性、功耗和面積之間取捨。演講還提到面向記憶體器最佳化的SERDES D2D物理層，以及共封裝光學等更長期方向，說明銅互連距離與功耗已經進入路線圖討論。
封裝面積也在擴大。更大的中介層需要更複雜的製造和良率控制，CoWoS-L、CoWoS-R等路線由此獲得意義。玻璃基板被列為潛在方向，原因在於大尺寸封裝需要更好的尺寸穩定性、布線能力和翹曲控制。不過路線圖出現某項技術，只能證明行業正在尋找解法，不能等同於短期量產份額。
定製化會拉長協同周期。DRAM裸晶、基底晶片和GPU的介面定義需要提前凍結，封裝平台要驗證訊號、電源與熱行為，系統廠商還要完成主機板、韌體和散熱設計。設計變更越晚，牽動的環節越多。供應商能否早期進入客戶路線圖，可能比單項實驗室參數更重要。
定製基底晶片也會改變庫存風險。標準化產品可以在客戶之間調配，客戶專用設計的可替代性更低。訂單取消、平台延期或規格變更，可能讓已經準備的邏輯晶圓和封裝材料失去用途。更深客戶繫結帶來收入可見度，也要求更嚴謹的合同、產能規劃和版本管理。
這一模式更接近共同開發。記憶體器廠商需要承擔部分系統工程角色，GPU廠商也要關注DRAM和封裝可製造性。先進封裝平台成為雙方之間的物理介面與產能介面。能在設計、製造和測試之間快速閉環的團隊，更有機會把路線圖轉成量產；協同效率會成為難以從規格表直接觀察的競爭壁壘。
對美光科技而言，這一變化既是機會，也是執行門檻。機會在於HBM價值量從DRAM裸晶擴展到基底晶片、封裝協同和平台定製。門檻在於公司要同時管理DRAM良率、邏輯工藝合作、封裝產能、客戶驗證和完整系統功耗。任何一項延期，都可能讓“技術參數領先”無法按計畫轉化為出貨。
五、可靠性為何更難：錯誤保護從裸晶延伸到系統
AI叢集長時間運行，單個位元錯誤可能沿模型計算傳播，造成任務失敗或結果異常。HBM的層數、bank數量和介面寬度增加後，潛在故障點也更多。可靠性、可用性和可維護性由此成為架構參數，與頻寬和容量擁有同等重要性。

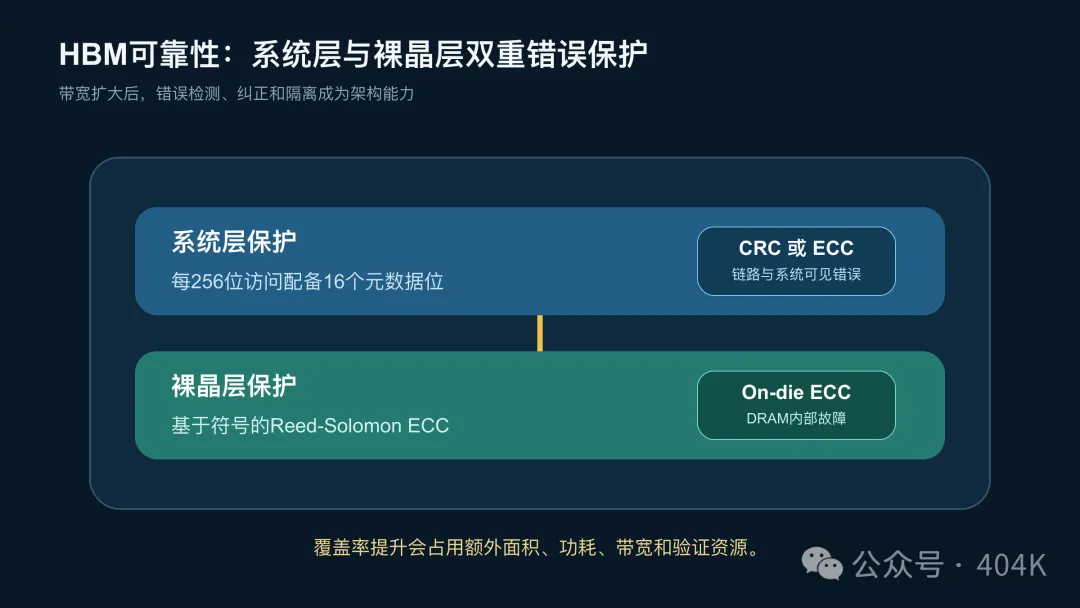

美光科技介紹了從HBM3開始的兩層錯誤保護。系統層面，每次256位訪問可以配備16個中繼資料位，由系統部署CRC或ECC。裸晶層面則實現基於符號的Reed-Solomon ECC。前者處理鏈路和系統可見錯誤，後者處理DRAM內部故障，兩層協同提高完整資料路徑的覆蓋率。
錯誤保護會消耗面積、功耗和頻寬。更多校驗位意味著額外記憶體與傳輸，糾錯邏輯佔用基底晶片資源，檢測和恢復也會增加延遲。高可靠性並非免費功能。客戶在訓練、推理和高可用服務中對錯誤容忍度不同，HBM產品可能因此出現更多定製配置和驗證要求。
RAS的商業價值要結合故障成本觀察。一次訓練任務可能持續數天，靠近結束時失敗會浪費大量GPU時和電力。線上推理服務則重視可用性與響應穩定，單個節點錯誤可能觸發流量遷移。客戶願意為更低錯誤率、更快隔離和更清晰遙測支付溢價，因為它們降低的是整套叢集的停機與重算成本。
錯誤統計還能反向幫助製造。系統若能區分裸晶錯誤、鏈路錯誤、溫度相關錯誤和永久性故障，供應商便可以改進篩選、韌體和工藝。缺少可觀測性時，客戶只能用更保守的頻率和溫度裕量換穩定性。RAS設計越完善，越有機會在相同物理硬體上釋放更高可用性能。
晶片與封裝相互作用是另一類可靠性問題。DRAM、矽中介層、基板、焊料和模塑材料的熱膨脹係數不同，溫度變化時會產生不同程度的伸縮。大尺寸封裝與更高堆疊把應力集中到微凸塊、TSV和鍵合介面。實驗室裡達到頻寬指標，只是第一步；產品還要通過溫度循環、機械應力和長期運行測試。
六、散熱成為性能上限：層數越高，熱路徑越長

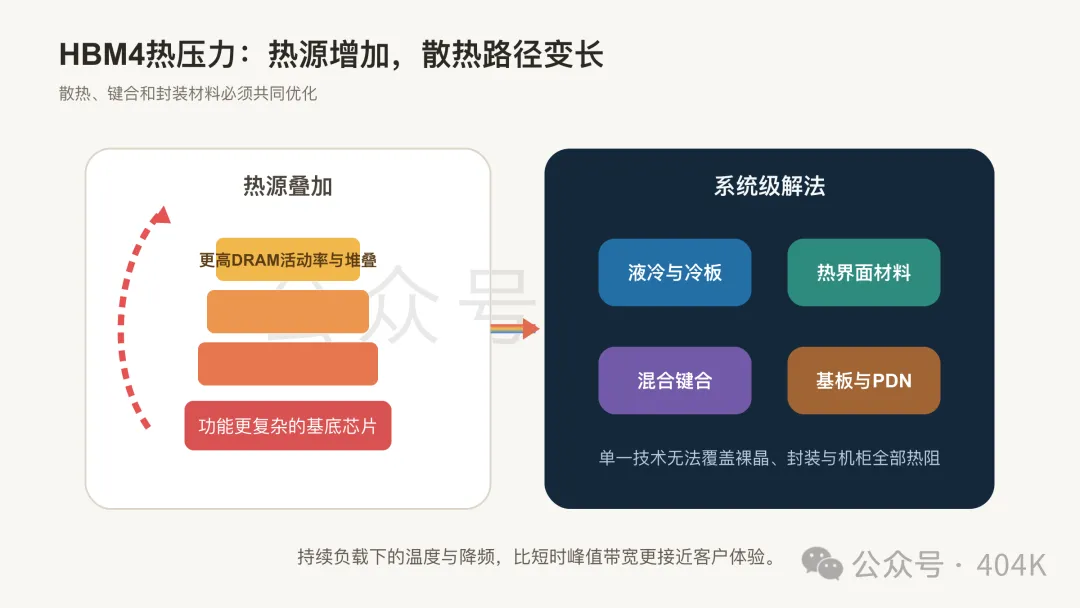

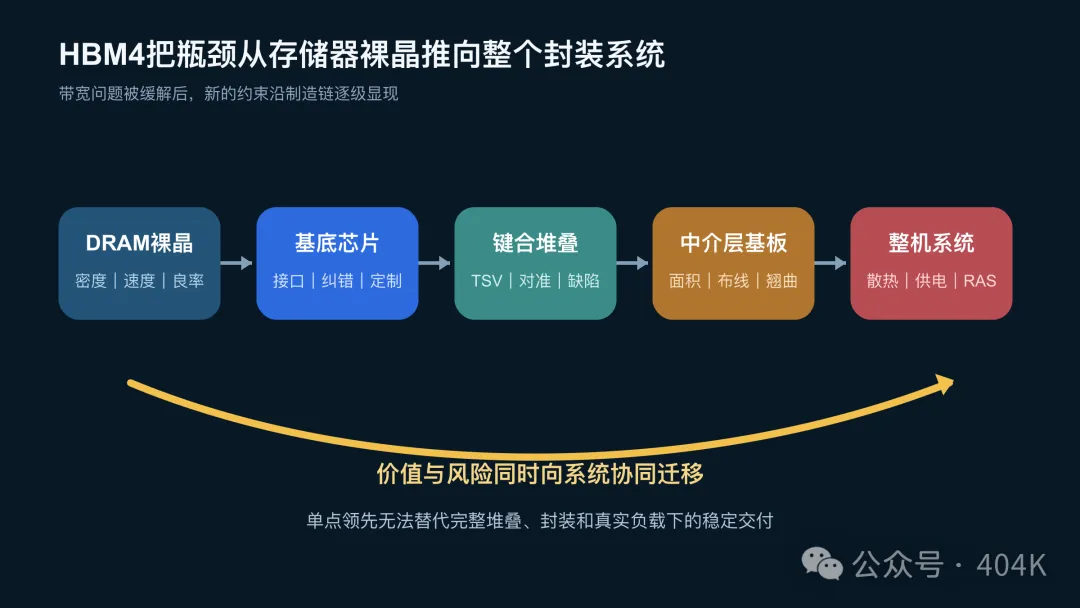

HBM4的熱挑戰來自四個方向。高速D2D互連提高介面活動；基底晶片加入更多邏輯功能；DRAM平行度增加，提高裸晶活動率；堆疊層數繼續增加，讓頂部裸晶距離散熱介面更遠。四項變化疊加後，熱點位置、熱阻和溫度梯度都會更難管理。
溫度影響的不只是穩定性。DRAM更新頻率、漏電和時序裕量都與溫度有關。溫度升高可能帶來更頻繁刷新，額外功耗又進一步升溫，形成反饋。若系統為了控制溫度而降低頻率，標稱頻寬與持續可用頻寬之間就會出現差距。客戶最終購買的是長期負載下的穩定吞吐，而非短時峰值。
液冷可以降低封裝外部熱阻，混合鍵合有機會縮短互連並改善密度，二者對應不同層級的問題。液冷不能修復堆疊內部的局部熱點，混合鍵合也不能替代整機冷卻。設計團隊需要同時最佳化裸晶功耗、基底晶片、鍵合介面、熱介面材料、冷板和機櫃級冷卻。
熱設計還會影響容量配置。更高堆疊可以在相同封裝面積內提供更多容量，卻可能使頂部裸晶溫度更高。降低頻率能夠控制功耗，但會犧牲頻寬；提高冷卻能力又會增加系統成本、泵功耗和維運複雜度。客戶最終選擇的HBM配置，取決於單位機櫃吞吐、總擁有成本和可靠性之間的平衡。
功耗指標也要區分每位元效率與整顆器件功耗。短距離寬介面通常具有更低的每位元能耗，HBM總頻寬卻遠高於普通DDR。每位元更省電，不保證整顆HBM更省電。隨著介面和bank同時增加，總活動率上升，系統必須控制那些資料需要高速訪問，避免用昂貴頻寬搬運冷資料。
熱膨脹係數不匹配會在溫度循環中反覆施加機械應力。封裝越大，材料之間的累計位移越明顯；互連間距越小，對局部形變越敏感。混合鍵合減少凸塊高度並提高密度，也要求更高表面潔淨度和平整度。先進封裝每前進一步，都會把製造容差壓得更窄。
先進封裝路線因此沿兩個方向演進。一個方向是堆疊方式，從晶片貼基板、晶片貼晶圓、晶片對晶片、晶片對晶圓，走向晶圓對晶圓。另一個方向是互連方式，從微凸塊、熔融鍵合走向混合鍵合。密度越高，鏈路越短，但缺陷控制、表面平整度、對準和返工難度也越高。
