華為何庭波發佈韜定律最新論文:華為的τ晶片本該熔化?

AI速讀
華為半導體總裁何庭波發表$ au$定律V3論文,正式挑戰「3D堆疊必然高熱」的行業常識。透過「邏輯折疊」技術縮短訊號走線,麒麟2026晶片在電晶體密度提升55%的同時,NPU功耗降低達66%。分析指出,這是華為在被封鎖先進製程(EUV)後的戰略轉型:不再追求單點工藝的縮微,而是利用系統級架構創新來抵消製程劣勢。此舉可能導致EDA工具與代工標準的重構,將半導體競爭核心從「製程節點」移向「系統架構」。

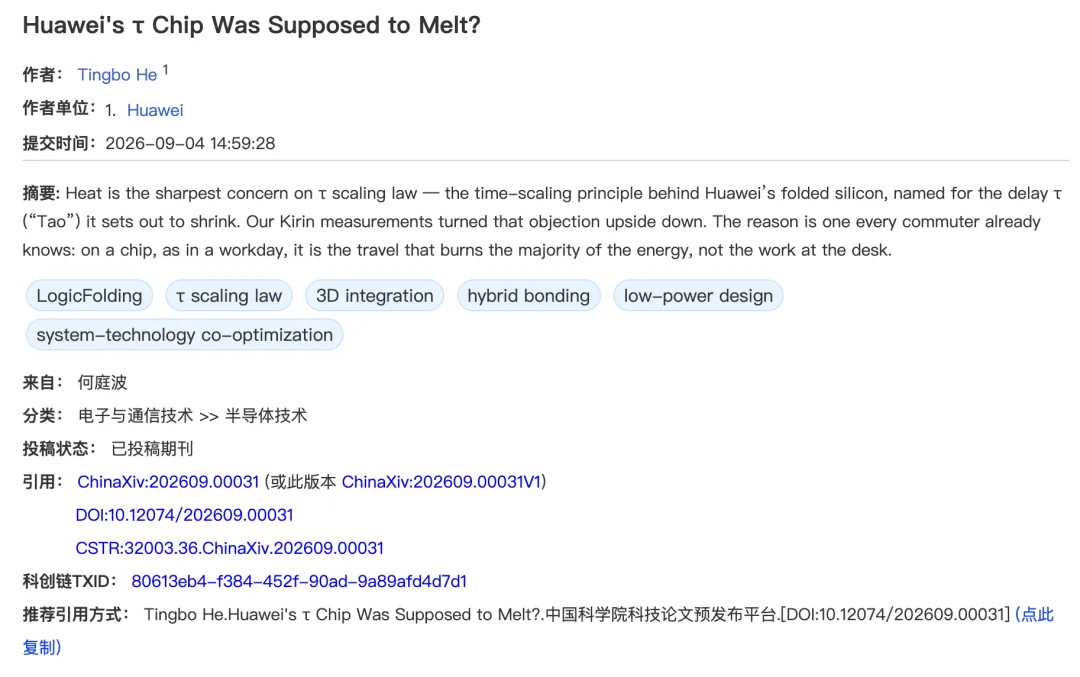

9月4日,華為半導體業務部總裁何庭波在中國科學院預發佈平台 ChinaXiv 掛出一篇新論文——《Huawei's τ Chip Was Supposed to Melt?》(華為的τ晶片本該熔化?)。從標題的挑釁口吻就能嗅出火藥味:她在正面回擊一個被半導體行業奉為常識的判斷——3D 堆疊必然高熱。

這已是她不到四個月內的第三篇論文。5月25日 ISCAS 大會拋出τ定律 V1,7月3日補上 V2,9月4日又甩出這篇聚焦功耗與發熱的 V3。一個企業的高管,以如此密度、如此公開地把一套原創理論推到全球同行面前,在半導體史上都屬罕見。

這件事的價值遠不止於一項技術突破。它是一塊絕佳的樣本:當一家企業被極端封鎖、被剝奪了最先進製程的入場券,它究竟是被規則困死,還是反過來重寫規則?何庭波百日三論文,恰恰給出了華為式答案——不在別人的棋盤上廝殺,而在無人區裡另立一套坐標系。

01. 一場"晶片本該熔化"的證偽 真正的功耗藏在連線裡

τ定律 V3 的核心,是拆掉一個根深蒂固的"技術迷信"。行業長期認為:把更多電晶體壓進同一面積,單位面積功率密度必然飆升,熱量無路可逃——3D 堆疊等於給自己架一口鍋。何庭波用一句近乎生活化的比喻把這層窗戶紙捅破:一個人工作日消耗的能量,主要不是坐在辦公桌前那幾個小時,通勤同樣要吃掉大量卡路里。晶片同理——在典型手機負載下,動態功耗能佔到總功耗約九成,而動態功耗除了電晶體開關,更大頭是訊號在金屬連線上奔波傳輸所耗的"互連電容"。

這意味著,傳統思路把"發熱"全算在電晶體頭上,是找錯了帳本。一旦意識到功耗的大頭在"資料搬運"而非"資料計算",解題方向就徹底翻轉:與其死磕更小的電晶體,不如縮短資料走線的距離。這恰恰是華為 LogicFolding(邏輯折疊)技術的命門——把原本鋪得很開的邏輯層沿垂直方向折疊,讓訊號少跑路,自然就少發熱。一個反直覺的結論,由此立住:3D 堆疊未必更熱,關鍵在於你怎麼堆疊。

02. 麒麟2026實測 密度+55%、功耗最高砍掉66%

理論要服眾,得有硬資料。V3 首次公開了首款完整"τ晶片"——麒麟2026 的詳細實測。最刺眼的數字是電晶體密度:從上一代的 1.55 億/平方毫米,躍升到 2.38 億/平方毫米,增幅 55%。何庭波在論文裡點明,這相當於過去三年靠傳統工藝微縮攢下的全部成果,被一次架構躍遷一口氣兌現。

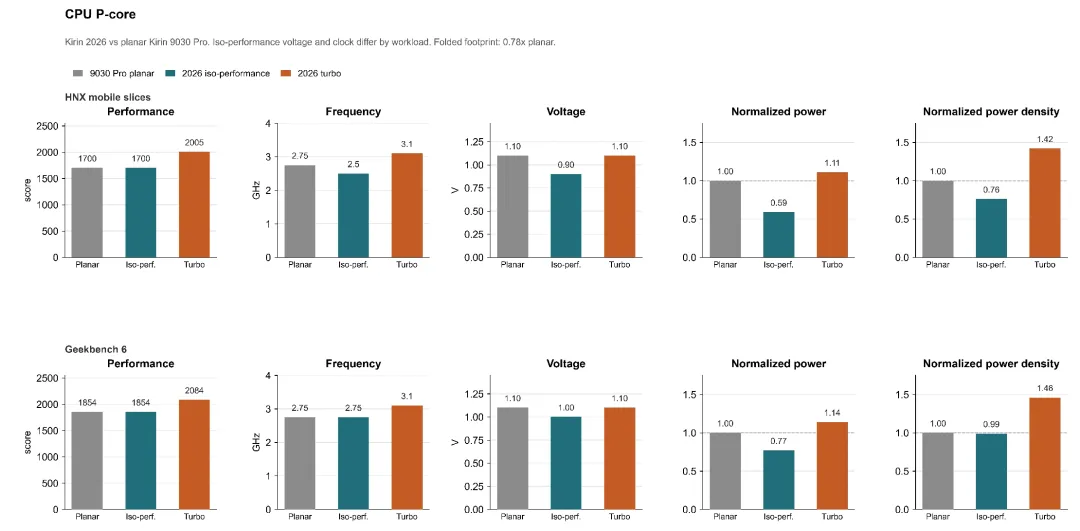

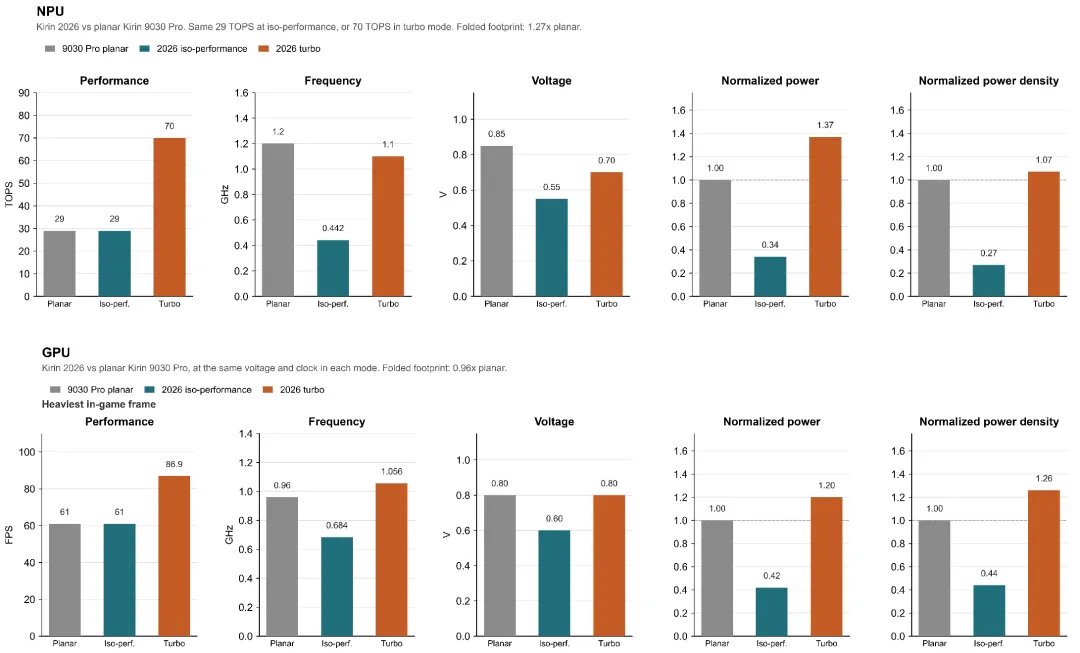

更值得玩味的是功耗。在同等性能測試條件下,對比前代平面架構的麒麟9030 Pro:NPU 功耗下降 66%,GPU 下降 58%,CPU 大核下降 41%。論文的解釋一以貫之——LogicFolding 大幅壓縮訊號走線長度,直接削掉了佔據功耗大頭的互連電容開銷。工程參數上,麒麟2026 實現了 1.5 微米的混合鍵合節距、5000 萬根垂直互連;下一代麒麟2027 更將鍵合節距壓到 1 微米、垂直互連突破 1 億根,並預計三年內達成 720 奈米頂層金屬節距。

我們能預見的τ的每一個未來,都成於功耗、亦敗於功耗。時間余量是手段,能量才是錦標。——何庭波

這句話值得管理者抄在筆記本上。它把一套技術哲學翻譯成了一句組織格言:決定勝負的從來不是誰佔用的資源多,而是誰在單位能量內產出更高。這和華為"不在非戰略機會點上消耗戰略力量"的壓強原則,是同一個底層邏輯的兩面。

03. 百日三級跳 從理論宣言到工程實證

把三篇論文擺在一起,一條清晰的進化曲線浮現出來。5月25日 V1,在 ISCAS 2026 正式提出"τ(韜)定律",主張以"時間縮微"替代"幾何縮微"——也就是用時間維度上的精巧架構,替代對物理尺寸極限的無限逼近。這是中國企業首次在全球半導體領域提出引領性產業原則。7月3日 V2,標題升級為《面向多層級電子系統的時間縮微理論》,補齊大量工程細節與實測量化資料,給出兩項生產級驗證:移動 SoC 密度+55%、能效+41%;AI 系統預計到2035年整合度增長超100倍——截至7月5日,論文點選超28.8萬、下載約6萬。9月4日 V3,則把焦點從"框架與資料"收束到"功耗與發熱"這一最硬的工程挑戰。

約一百天,從理論提出到工程實證再到功耗驗證,三連跳。這種"發佈即驗證、驗證即迭代"的節奏,本身就是一個組織能力的註腳——它說明華為內部已經形成一條把學術洞察快速轉化為工程語言的 pipeline,而不是把論文鎖在抽屜裡。在藍血研究看來,比起任何單一指標,這種"百日三級跳"的體系化能力,才是真正難以被覆制的壁壘。

04. τ定律的本質 用"系統創新"避險"單點工藝"的封鎖

如果只把τ定律看作一篇論文,就小看了它。把它放回華為的處境裡看,份量完全不同:被剝奪 EUV 先進光刻機之後,華為面臨一個殘酷命題——在"幾何縮微"這條主航道上,短期內追平台積電、三星幾無可能。此時兩條路:要麼認命,要麼換道。τ定律選擇的,是後者。

這正是任正非管理思想裡反覆出現的一條主線:"方向大致正確,組織充滿活力",以及"壓強原則"——把有限的戰略力量壓到最能撕開缺口的點上。當先進製程被鎖死,華為沒有在封鎖線前硬撞,而是把壓強轉移到架構層面:既然單點工藝拼不過,就用系統級的"邏輯折疊"把整體效能頂上去。海通國際的點評一語中的:τ定律的核心意義,不在於短期直接替代 EUV 或先進製程,而在於中國半導體正從"單點工藝"轉向"系統創新"。

換句話說,華為在做的,是用一套新規則稀釋舊規則的權重。這讓人想起它早年"換道超車"的一貫打法:別人在 4G 平原上競速,它已在 5G 高地上插旗。τ定律延續的正是這條基因——當你無法在既定賽道取勝,最有力的反擊是重畫賽道。

05. 全球3D競賽暗流 華為與眾不同的那一刀

τ定律不是孤例,全球 3D 整合賽道正在同步升溫。台積電在 2026 北美技術論壇披露 SoIC 3D 先進封裝路線,明確 2029 年實現更緊密互連,並於9月1日宣示加速 3DFabric 平台;英特爾在新墨西哥州先進封裝廠推進 Foveros 3D 堆疊、EMIB 矽橋接,還開發無中介層 XBM,讓記憶體直接在 CPU 上 3D 堆疊;三星9月初發佈 CUBE 3D 記憶體戰略,8月已亮出超400層 V10 BV-NAND,並展示業界首款 zHBM 與 zNAND-O 概念模型。

表面看大家在同一個方向競速,核心卻分叉:台積電、英特爾、三星的 3D 堆疊,主要仍依託先進製程工藝向前推;華為的τ定律,則試圖在減少對 EUV 依賴的前提下,靠架構層的邏輯折疊撕開性能空間。這是兩種哲學的對撞——一種相信"把單個電晶體做到極致",另一種相信"把電晶體的組織方式做到極致"。前者是物理極限的衝刺,後者是系統智慧的迂迴。眼下還難言勝負,但至少,華為證明了被封鎖者並非只能被動挨打。

06. 產業鏈重構前夜 EDA、代工、裝置誰先變天

一項底層法則的改寫,從來不會只停留在論文裡。券商分析普遍認為,在τ定律路徑指引下,受影響最大的三個環節依次是:EDA、晶圓代工、製造裝置。邏輯很直接——當晶片設計從 2D 全面轉向 3D,EDA 工具鏈將被迫重構,舊有的平面布線、時序分析範式要推倒重來;代工與裝置環節,則要為混合鍵合、垂直互連等新工藝重新定義能力與標準。

這對產業格局的含義是深遠的。過去幾十年,半導體霸權建立在"誰掌握最先進製程,誰就掌握定價權"之上;τ定律暗示的另一種可能,是把價值重心從"製程節點"挪到"系統架構"。當架構創新能避險部分製程劣勢,傳統巨頭用製程構築的護城河,會出現一道可供追趕者側身而入的縫隙。這正是華為押注的長期賭局,也是中國半導體"換道"敘事裡最具想像力的那一塊。

07. 定律會更新,壓強式創新不會

按照華為此前披露,搭載麒麟2026 的終端將於 2026 年秋季面世。何庭波接受《人民日報》採訪時說過:相比2025年,提升是"跳躍性的","未來5到10年,我們有信心在τ定律下穩步前進。這個加速度可以跟另外一條路徑相比,不會越來越遠,只會越來越好"。當這顆晶片走進真實使用者手裡,論文裡的功耗承諾將第一次接受市場的冷峻檢驗——這才是τ定律真正的成人禮。

但比單顆晶片更耐人尋味的,是這套機制本身。一個被極限施壓的組織,沒有選擇躺平,而是用一百天、三篇論文,把"被封鎖"轉化成"重畫規則"的契機。它再度印證了藍血研究反覆強調的那句話:真正不可戰勝的,從來不是某項技術,而是組織在被逼到牆角時,依然能向無人區開闢新航線的能力。τ定律會一版接一版地更新,但這股壓強式創新的勁頭,不會因某一版定律的落幕而消散。它,才是華為最深的那條護城河。 (藍血研究)
