15,360瓦。
這差不多是十幾台家用空調同時開的功率。
在一份韓國大學實驗室畫出的路線圖裡，它是2035年一顆AI晶片模組要吃掉的電。其中超過三分之一，沒有給GPU，而是給了它身邊一種你很可能從沒見過真面目的晶片——
HBM，高頻寬記憶體。
你電腦裡的記憶體條，是一顆顆記憶體晶片平鋪在電路板上的；HBM是把十幾層記憶體晶片像蓋樓一樣豎著疊起來，再貼在GPU旁邊。
別小看這棟“樓”。輝達每一顆資料中心GPU的性能上限，很大程度上由它決定；三星、SK海力士、美光三家的市值，今年都在這輪由AI點燃的記憶體短缺中越過或逼近了兆美元。
畫出這張路線圖的人叫金正浩，韓國科學技術院（KAIST）教授，在韓國被稱作“HBM之父”。2025年6月11日，他帶著二十多名研究生開了一整天的線上工作坊，發佈了一份371頁的講義：《HBM Roadmap Ver 1.7》。
據我們檢索，這是第一份公開、完整地把HBM從HBM4推到HBM8、從2026年排到2038年的路線圖。按它的推演，一顆HBM的頻寬要從2 TB/s漲到64 TB/s，整整32倍；一個GPU模組的功耗，要從2.2千瓦漲到15.4千瓦。
發佈當周，Tom’s Hardware、Wccftech和國內多家科技媒體都做了轉載。可流傳最廣的兩個數字——“HBM4單顆288GB”“HBM8單顆6TB”——其實讀錯了：它們是講義第30頁裡整個GPU模組的總容量，不是單個HBM堆疊。
連最出圈的兩個數字都被讀錯了，這份講義值得有人從第1頁讀到第371頁。
我們讀完了，然後做了一件在中英文資料裡都沒找到先例的事：
拿這份預言，和15個月後的現實逐項對答案。
這15個月裡，HBM4已經量產，下一代HBM4E已經送樣；輝達發佈了NVHBM，親自訂HBM最底下那顆晶片的介面；SanDisk用快閃記憶體疊成的HBF，流片了第一顆。
答案有點出乎意料：
- 速度，他猜慢了。產業跑在路線圖前面約一代半。
- 架構，他猜快了。他設想的新結構，現實落後一到兩代。
- 電費，沒算平。路線圖最底層的能耗帳裡，有一個數字已經低於今天DRAM陣列訪問本身的能耗（本文估計）。
第三條最要命。後面你會看到，近存計算、以HBM為中心的計算、嵌入式冷卻，在很大程度上都可以看作這筆帳逼出來的（本文判斷）。
讀懂這三點，就讀懂了未來十二年AI晶片的主線。
30秒速讀卡：十個判斷
- 速度跑在預言前面約一代半。KAIST假設HBM4為2 TB/s，量產HBM4已達2.75–3.0 TB/s；HBM4E在2027年量產，比KAIST給HBM5定的4 TB/s早約兩年。
- 架構落後於預言一到兩代。KAIST以為HBM4就會把近存計算塞進base die；現實中客戶定製要到2027年的HBM4E，而且先只定製介面和控製器。
- 最大的隱藏假設是能效。頻寬漲32倍、功耗只許漲2.4倍，每位元能耗要在12年裡降到1/13（按講義p29口徑）；而過去三代幾乎原地踏步。
- 這筆帳算不平，才有了後面的一切。近存計算、HBM為中心的計算、嵌入式冷卻，在很大程度上可以看作這張功耗表逼出來的（本文判斷）。
- 逼出3D的是幾何與RC，不是散熱。HBM8每毫米邊長要引出約1,500根線，平面中介層布不下；換細線布得下，又跑不快。
- 高度牆在鬆動，混合鍵合在推遲。JEDEC已把高度放寬到775 µm，據報還在討論900 µm以上；SK海力士已明確HBM4E不用混合鍵合。
- base die正在變成“新北橋”。記憶體控製器放在誰的晶片上，誰就掌握記憶體的定義權。權力流向“誰設計base die”，而不是整體流向記憶體廠。

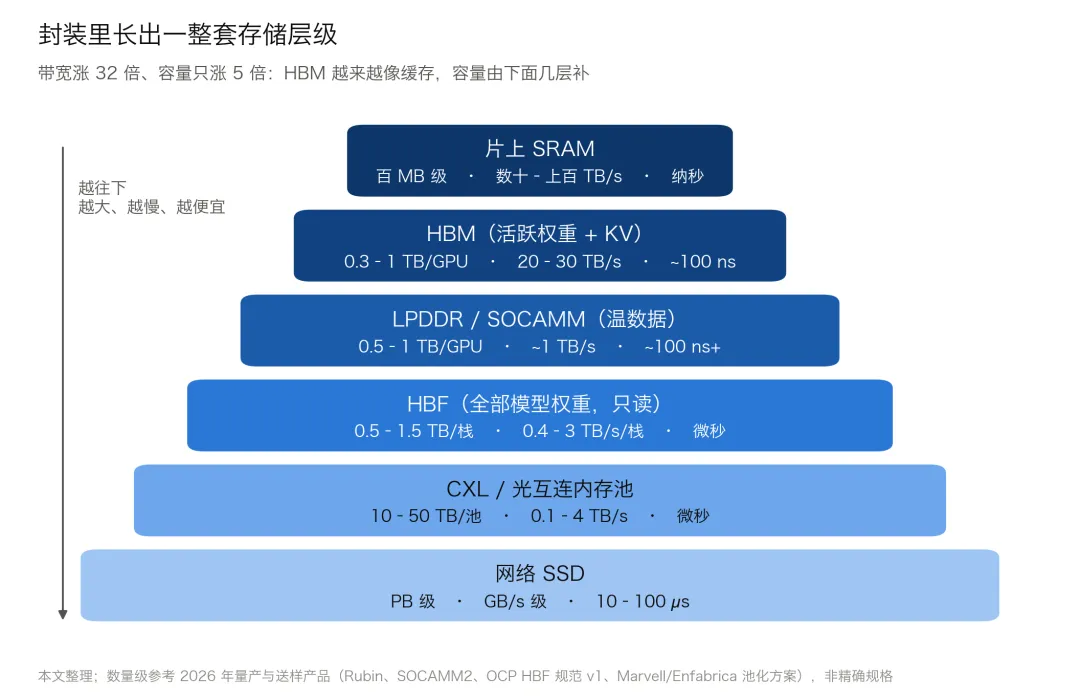

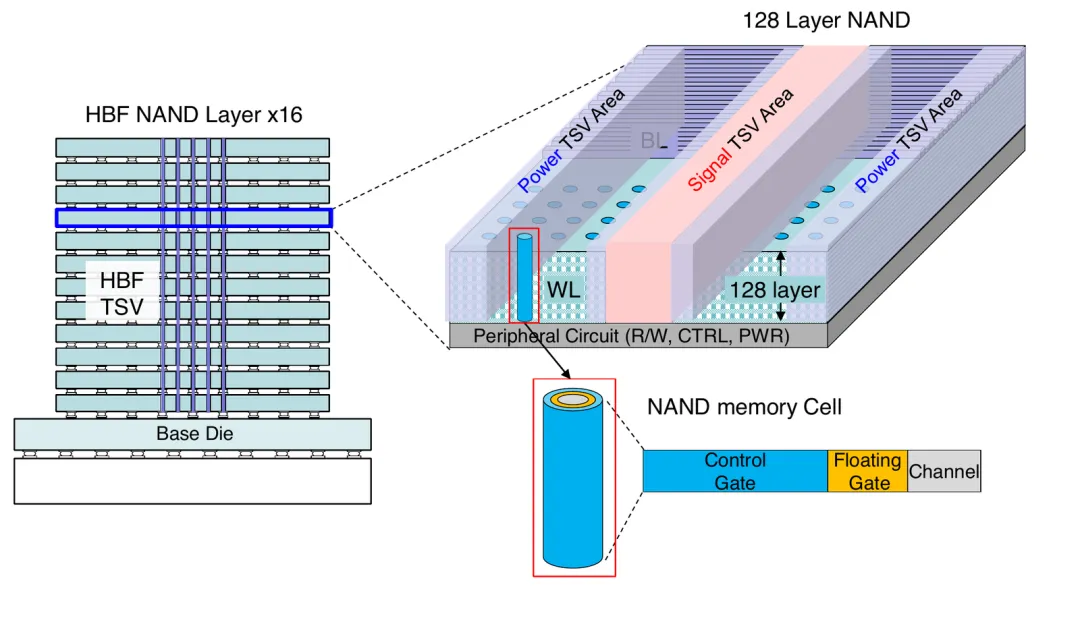

- HBM越來越像快取。頻寬漲32倍、容量只漲5倍，封裝裡會長出一整套記憶體層級；HBF是吞吐機，不是延遲機。
- 錢的三個反常識。2026年一季度起，DDR5每片晶圓的收入超過HBM；HBM佔DRAM營收的比例2026年反而下降（本文推算）；龍頭SK海力士受早期低價長約拖累最大。

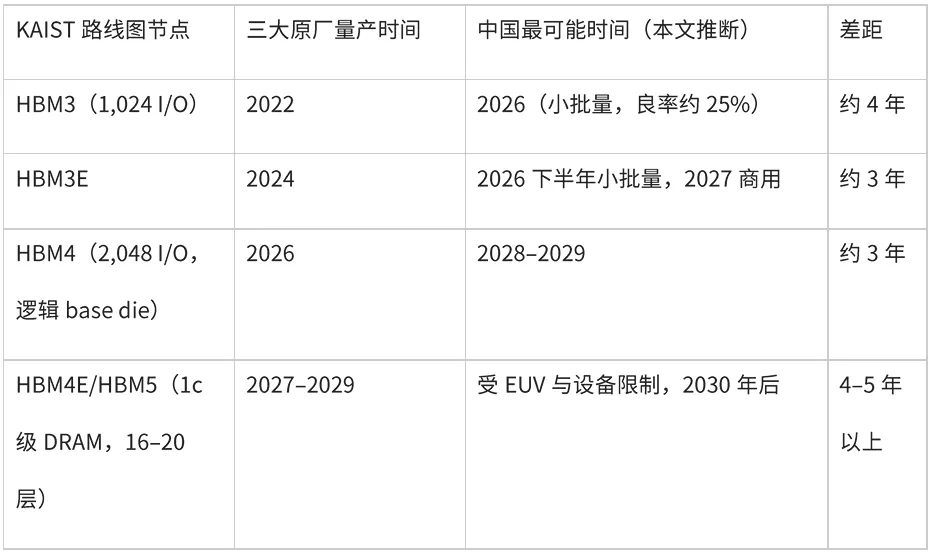

- 中國距前沿約3–5年，產能差一個數量級以上。但HBF新賽道的護城河在NAND陣列與晶圓鍵合，而晶圓鍵合恰是國產記憶體最早量產的能力之一。
第一部分 對答案
一、一份被讀錯的預言書，和它的三個破綻
先說清楚這份講義是什麼。
它由24個報告組成：前101頁是金正浩本人90分鐘的總論，其餘23個是研究生報告。金正浩的實驗室TeraLab長期做高速互連、電源完整性和封裝設計，與韓國記憶體廠合作緊密。這決定了這份講義的長處，也決定了它的立場，後面會反覆看到。

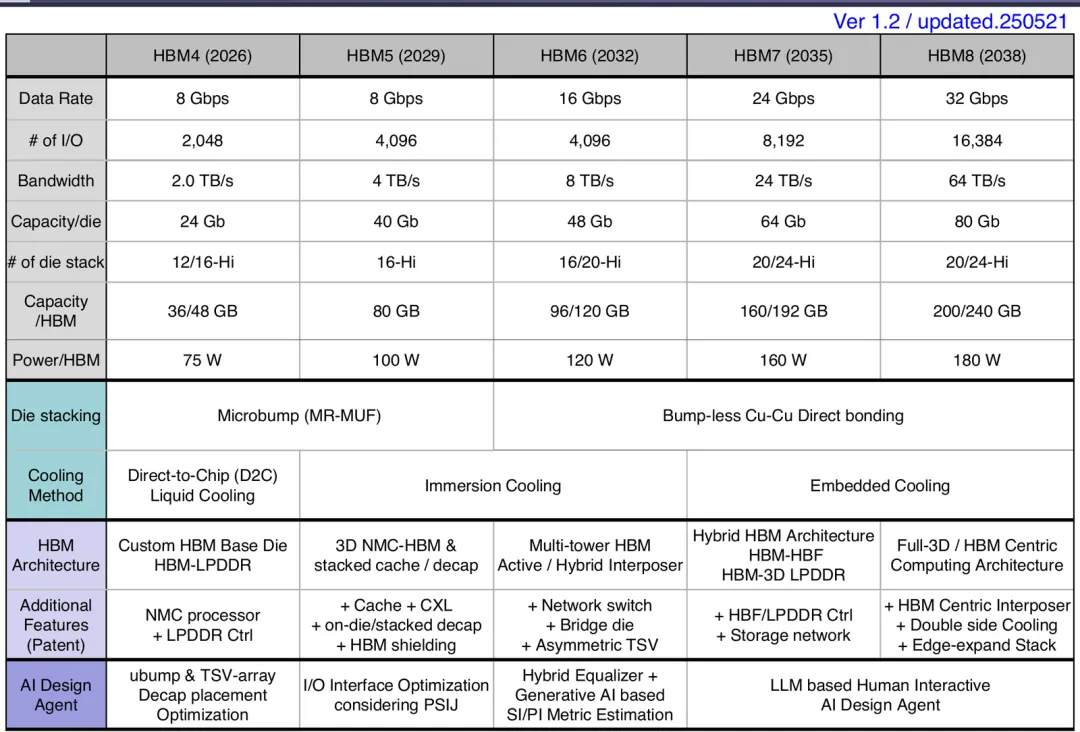

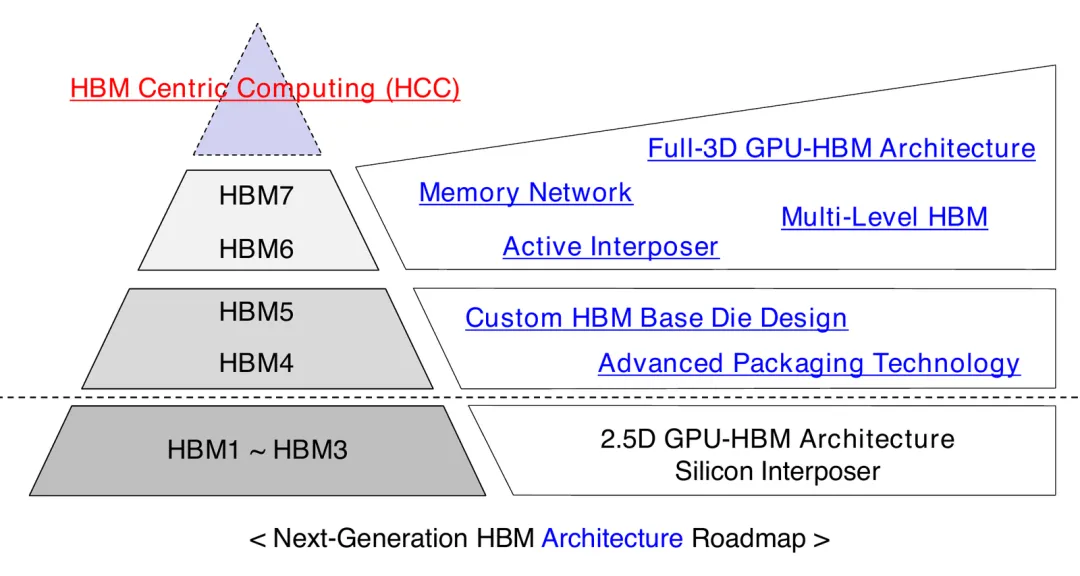

路線圖的骨架，是下面這張表：三年一代，HBM4（2026）、HBM5（2029）、HBM6（2032）、HBM7（2035）、HBM8（2038）。

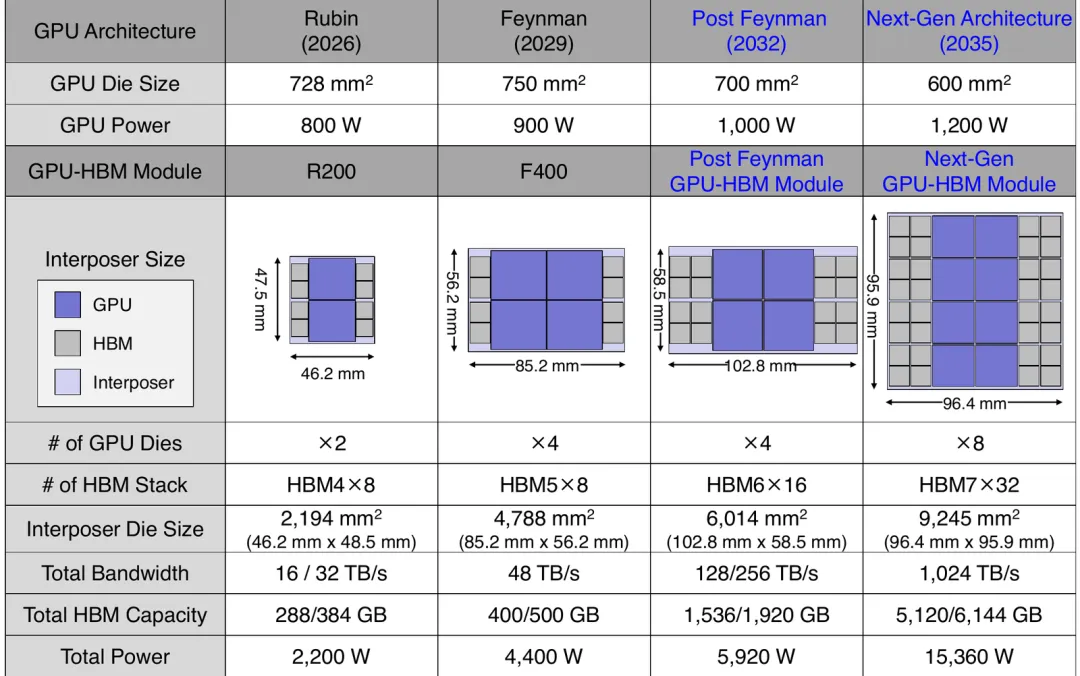

再往上一層，是把這些HBM裝進GPU模組的系統推演。從這張表開始，數字變得驚人：
讀這份講義，要帶著三個提醒。
破綻一：它是拼裝的。總表右上角寫著“Ver 1.2 / updated 250521”，與封面的Ver 1.7不一致。我們逐頁核對，講義內部至少有十幾處數字對不上。舉一個最顯眼的：2035年的模組，32個HBM7×24 TB/s應為768 TB/s，表裡寫的是1,024 TB/s；總功耗15,360 W用的是HBM8的單棧180 W，若按表中標註的HBM7（160 W/棧）計，應為14,720 W——開頭那個“15,360瓦”，可能多算了640瓦。
破綻二：它兼有專利展示的性質。總表裡有一整行，標著“Additional Features (Patent)”。
破綻三：它有立場（本文判斷）。“HBM為中心、GPU退出資料通路”的敘事，天然契合記憶體廠的戰略訴求。技術預測和產業倡導，要分開讀。
所以我們的讀法是：
把它當成一張“物理可能性地圖”和一份“問題清單”，而不是時間表。
它最有價值的地方，不是猜對了那一年，而是把HBM未來十二年要撞的每一堵牆，都列了出來。
但在對答案之前，得先弄明白一件事：一顆記憶體晶片，憑什麼讓輝達和三家記憶體巨頭都這麼緊張？
二、先補一課：一顆記憶體，憑什麼卡住整顆AI晶片
如果你不是做晶片的，這一節值得花三分鐘。後面所有的帳，都建立在這裡。
廚房越來越大，傳菜口卻沒怎麼變寬
AI晶片有一個越來越尖銳的矛盾：算得越來越快，喂得越來越慢。

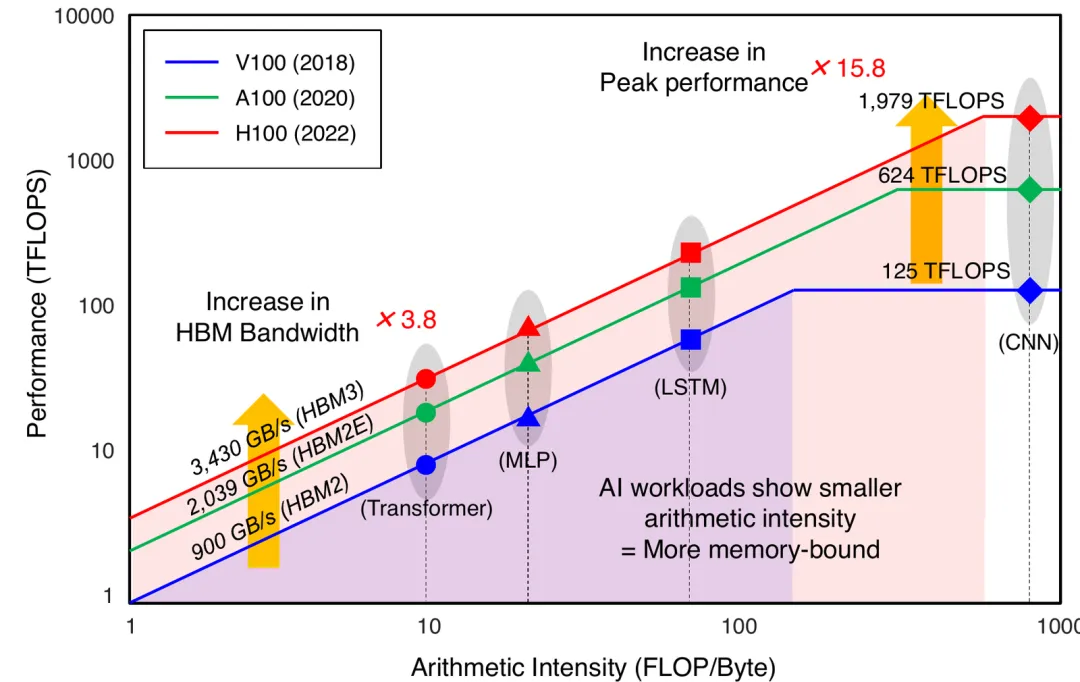

講義用輝達三代GPU的資料說明：從V100到H100，峰值算力漲了15.8倍（A100/H100取稀疏峰值，按稠密口徑約7.9倍），HBM頻寬只漲了3.8倍。美光在2026年Hot Chips上給出了更新的口徑：加速器算力約每兩年漲3倍，HBM頻寬每兩年漲不到2倍——用美光的原話說，“記憶體牆在惡化”。
打個比方：廚房（算力）每兩年擴建三倍，傳菜口（頻寬）只拓寬不到兩倍。廚師越來越多，卻越來越多地站著等菜。
一棟住商樓，樓裡有幾千部電梯
金正浩在講義裡放了三頁比喻（講義p14、p16、p18）：一棟住商復合樓、一部電梯、一座仁川機場。這三頁只有標題和一張照片，下面的解讀是我們按上下文補上的。
住商復合樓：樓下幾層是商舖裙樓，樓上是住宅塔樓。HBM最底下那顆邏輯晶片叫base die，就是“商舖層”，負責對外打交道；上面疊著的十幾層DRAM晶片是“住宅層”，負責存資料。
電梯：樓上樓下要靠電梯連通。HBM裡的“電梯”叫TSV（矽通孔）——在每一層晶片上打出幾千個貫穿的孔，灌上銅，讓資料豎著上下。
機場：海量旅客（資料）要同時進出，靠的不是一條快車道，而是很多登機口同時開放。

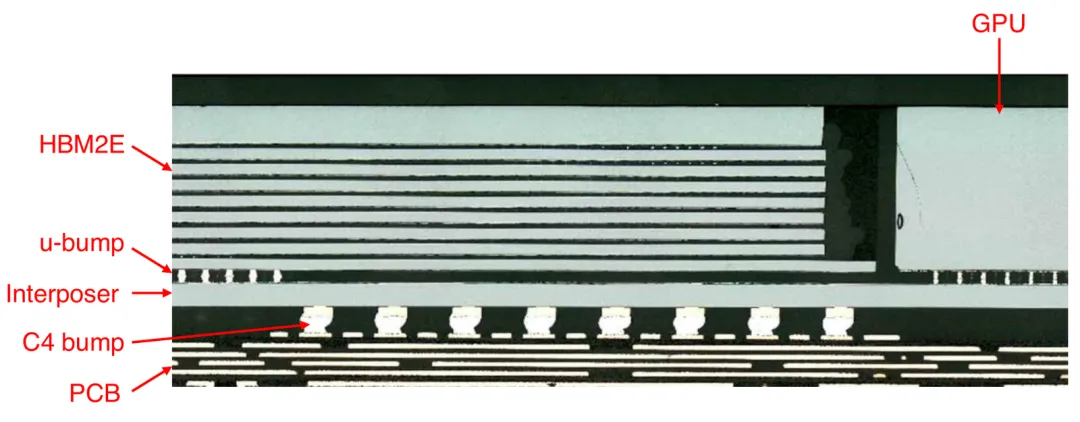

這棟“樓”最後和GPU並排貼在一塊矽片上（矽中介層），中間鋪著幾千條“車道”。下面這張A100的實物切片，是講義裡少有的封裝實拍照片：
左邊能數出8層DRAM疊在更寬的base die上，通過密密麻麻的微凸點坐在中介層上，與右邊的GPU頂面齊平——這就是台積電的CoWoS封裝，也是今天AI晶片最搶手的產能。
機場的秘密：慢，但是多

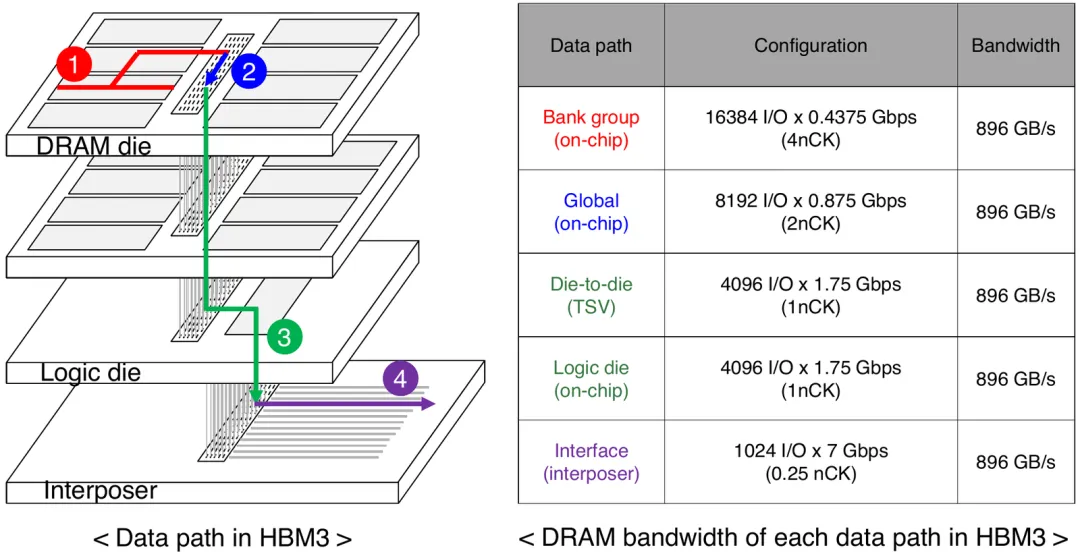

更值得看的是HBM的“內部視角”。HBM3對外只有1,024根線、每根7 Gbps；到TSV層變成4,096根×1.75 Gbps；到最裡面的bank group層，變成16,384根×0.4375 Gbps。每一層都是896 GB/s。
這張圖藏著一個很少被討論的事實：DRAM陣列本身的速度，二十年幾乎沒變。
HBM的快，不是記憶體單元變快了，而是“登機口”開得足夠多。
如果內部速率維持0.4375 Gbps，HBM8的64 TB/s需要約117萬根同時工作的資料線，是HBM3的71倍（本文推算）。
這也解釋了為什麼HBM越來越“費矽”：美光披露，HBM4每顆die有256個bank，是HBM3E的2倍、DDR5的8倍；同樣容量，HBM3E消耗的晶圓面積約為DDR5的3倍，而且逐代惡化。
它也越來越貴。按韓媒2025年11月報導的2026年供貨談判價估算，12層HBM4一顆約560美元（另有報導稱超過600美元），比HBM3E貴約一半；一顆輝達Rubin身上裝8顆，光記憶體就是約4,500美元（本文估算）。
HBM是整顆AI晶片裡最貴、最難造、也最卡脖子的部件之一。這就是為什麼一份HBM路線圖，值得逐頁去讀。
課補完了，現在翻開答卷。先看最直觀的一題：速度。
三、對答案：速度猜慢了一代半，架構猜快了一到兩代

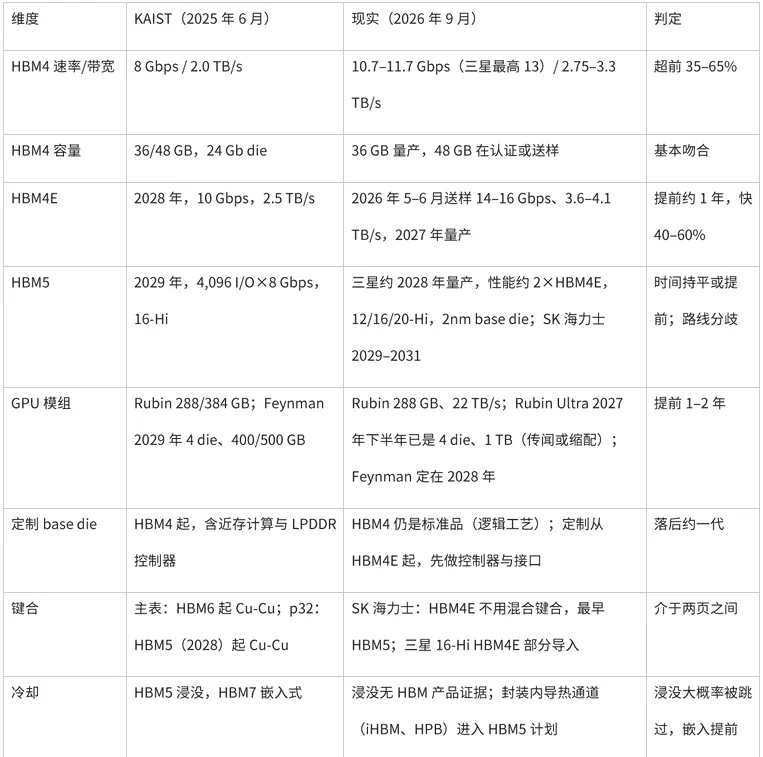

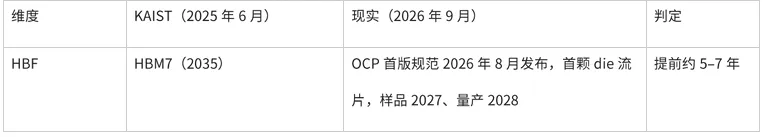

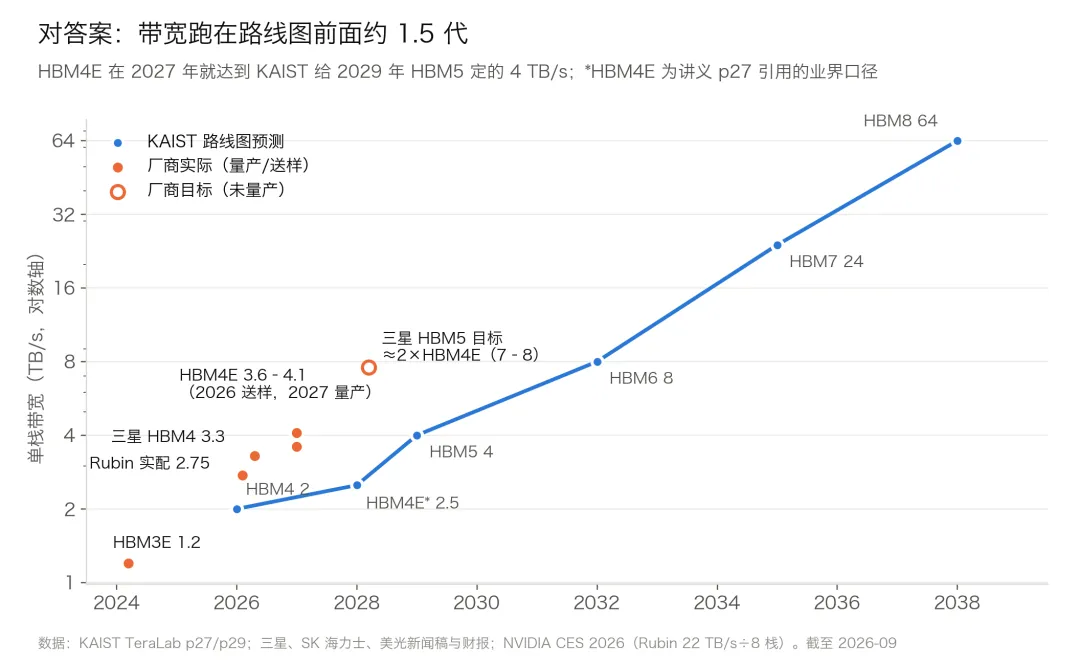

下面這張表，是本文的核心之一。左邊是KAIST在2025年6月寫下的預言，右邊是2026年9月的現實。
把這張表壓成一句話：
凡是客戶掏錢拉動的，產業都比預言快；凡是要改寫範式的，預言都比產業急。
具體說，速率、模組容量、HBF進度這些由客戶和商業節奏驅動的維度，產業都比講義快；近存計算的程式設計模型、HBM為中心的計算、堆疊內流道這些需要系統級範式變化的維度，講義都比產業激進。電氣規格提前約一代半，架構創新推遲一到兩代。
速度為什麼跑得這麼快？因為有一個足夠強勢的買家在拉。2025年三季度，輝達把Rubin的HBM4引腳速率要求上調到11 Gbps以上；據TrendForce，三家均需調整設計（美光否認重新設計），量產推遲約一個季度。Rubin的頻寬口徑，從13 TB/s一路改到了22 TB/s。
有意思的是，AMD走了另一條路：MI455X用12個HBM4堆疊拿到432 GB和23.3 TB/s，折合每棧約1.94 TB/s、約7.6 Gbps（本文推算）——用棧數換頻寬，不追引腳速率。
同一代HBM4，兩種哲學。這恰好對應了頻寬僅有的兩個旋鈕，後面還會講到。
路線圖是寫在紙上的預言；金正浩在採訪裡，還說過不少更大膽的話。

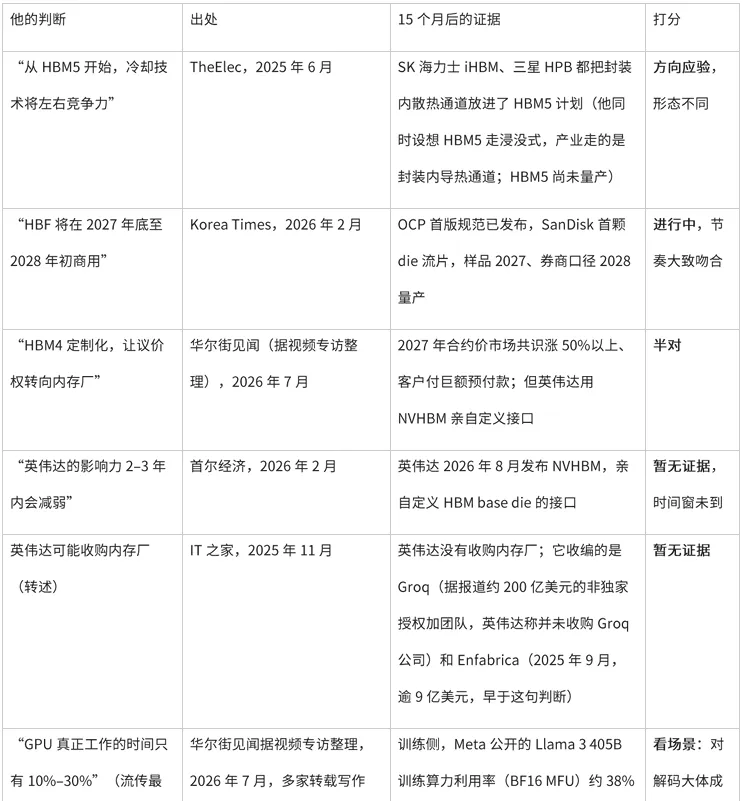

四、給“HBM之父”的7個驚人判斷打分

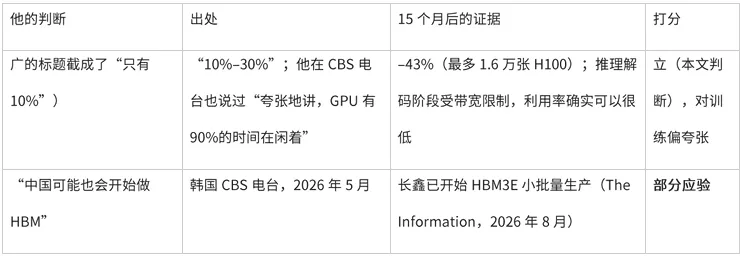

路線圖之外，金正浩這15個月裡還說過不少驚人的判斷，在韓國和國內都傳播很廣。既然在對答案，不妨一起打個分。
七個判斷打下來：方向感一流，技術節奏大致踩准，但對“記憶體壓過輝達”的判斷偏樂觀。這和他路線圖裡“HBM為中心”的立場一脈相承。
但真正值得拿出來說的，不是那一句說得準不準——
而是那張路線圖裡，有一個數字，低於DRAM陣列訪問本身的能耗。
第二部分
五筆物理帳
接下來五節，是五筆物理帳：電費、線、高度、熱、電流。每一筆對應一堵牆。它們是全文最硬的部分，但每節只講一件事，結論都加粗放在節末。讀累了，可以只看加粗句，再從第十節接著讀。
五、第一筆帳·電費：一張比發動機空轉還省油的油耗表
如果把這份路線圖當成一份財務預算，最可疑的一行是電費。
兩個旋鈕：車道數×車速
先交代一個背景：想讓HBM搬資料更快，只有兩個旋鈕可擰。
把HBM和GPU之間的連接想像成一條高速公路：頻寬＝車道數×車速。車道數就是I/O數，車速就是每根線的速率。
KAIST的“漲32倍”，是車道擴8倍、車速提4倍拼出來的，而且兩個旋鈕輪流擰：HBM5隻加車道不提速（4,096 I/O、8 Gbps），HBM6隻提速不加車道（16 Gbps），到HBM7和HBM8再一起漲。
產業偏偏反著來：HBM4E沒加車道，就在2,048 I/O上把車速拉到16 Gbps；三星對HBM5的口徑是“2倍HBM4E”。
兩條路都不便宜，而且越往後越貴，貴得不成比例：
- 加車道：GPU和HBM兩頭都要多修“匝道”（PHY電路面積），中間的矽中介層還要多鋪幾層路；
- 提車速：訊號越快越容易“抖”，得花真金白銀去壓住抖動。講義裡一個學生報告算過：把HBM5的電源噪聲抖動目標從6 ps收緊到5 ps，需要的去耦電容從2個增加到8個（講義p199，讀圖估計）。要求只收緊了一點，電容卻翻了兩番。
那個旋鈕更便宜，決定了每一代HBM長什麼樣。但不管擰那個，都繞不開同一張帳單：電費。
12年，油耗降到1/13

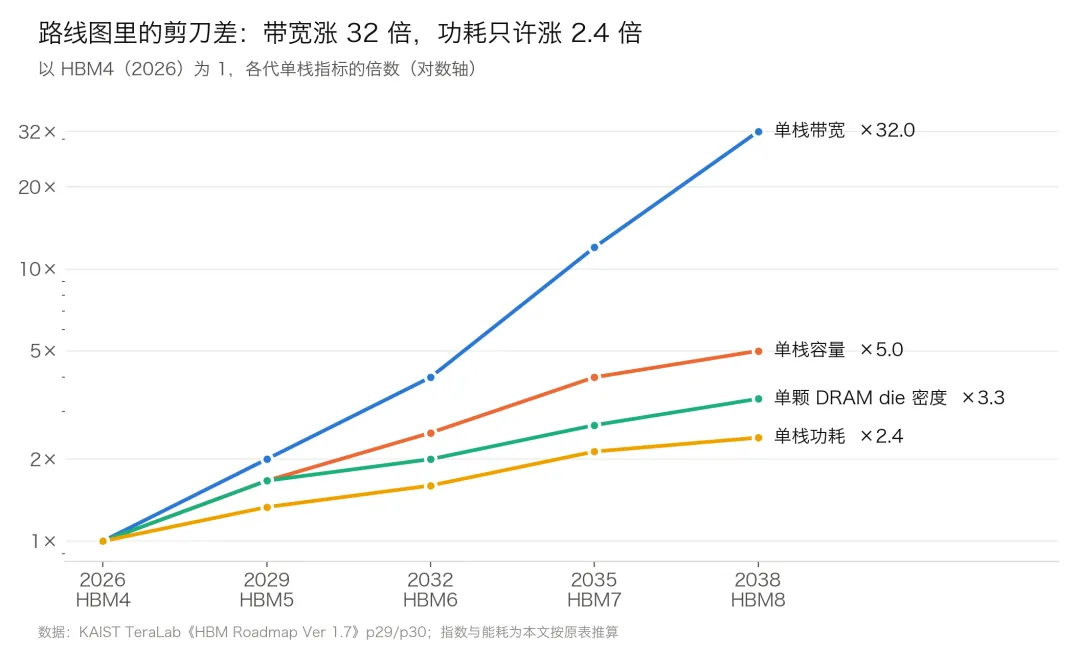

把講義總表裡的兩行數字放在一起，會看到一把張得很開的剪刀：從HBM4到HBM8，單棧頻寬要漲32倍，單棧功耗卻只許漲2.4倍（75 W→180 W）。
搬的資料多了32倍，用的電只多2.4倍。唯一的出路，是讓搬每一個位元的電費大幅下降。這個指標叫“每位元能耗”，單位是pJ/bit（皮焦/位元）。你可以把它理解成晶片的“百公里油耗”：搬同樣多的資料，要花多少電。

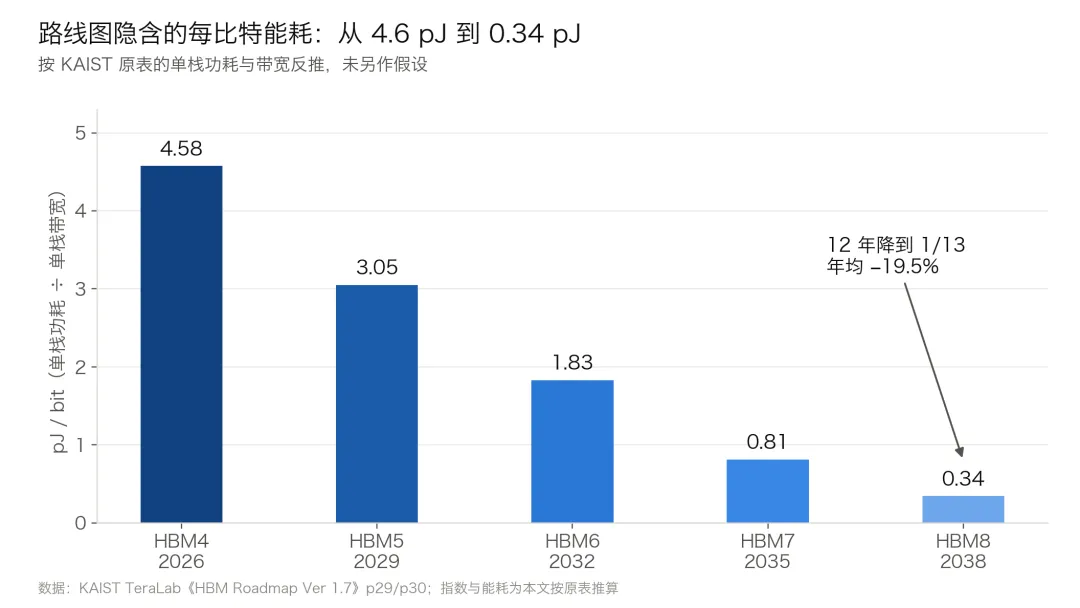

把單棧功耗除以單棧頻寬，這張路線圖隱含的“油耗”就算出來了：
從4.6 pJ/bit到0.34 pJ/bit，12年降到約1/13，年均下降約20%（按p29的75 W計；若取p27的43 W，也需降約7.7倍）。
換成汽車，就是要求一輛車在12年裡，把油耗降到原來的1/13。
問題是，這輛車過去幾乎沒怎麼省油。按講義自己p27的業界表推算，HBM2E、HBM3、HBM3E三代的每位元能耗分別約5.2、3.8、4.0 pJ/bit。三代下來，幾乎原地踏步。
比發動機空轉還省油？
0.34 pJ/bit到底有多難？得先看搬一個位元的電，都花在了那。
它大致分兩段：一段是把資料從記憶體單元裡“取出來”，一段是沿著線“送出去”。HBM的聰明之處在第二段：資料靠極短的TSV豎著走，“送出去”的電費被壓了下來。可第一段是DRAM陣列自己的事。打開一整行（行啟動）、放大微弱的訊號（感放）、在晶片內部搬運，一樣都省不掉。

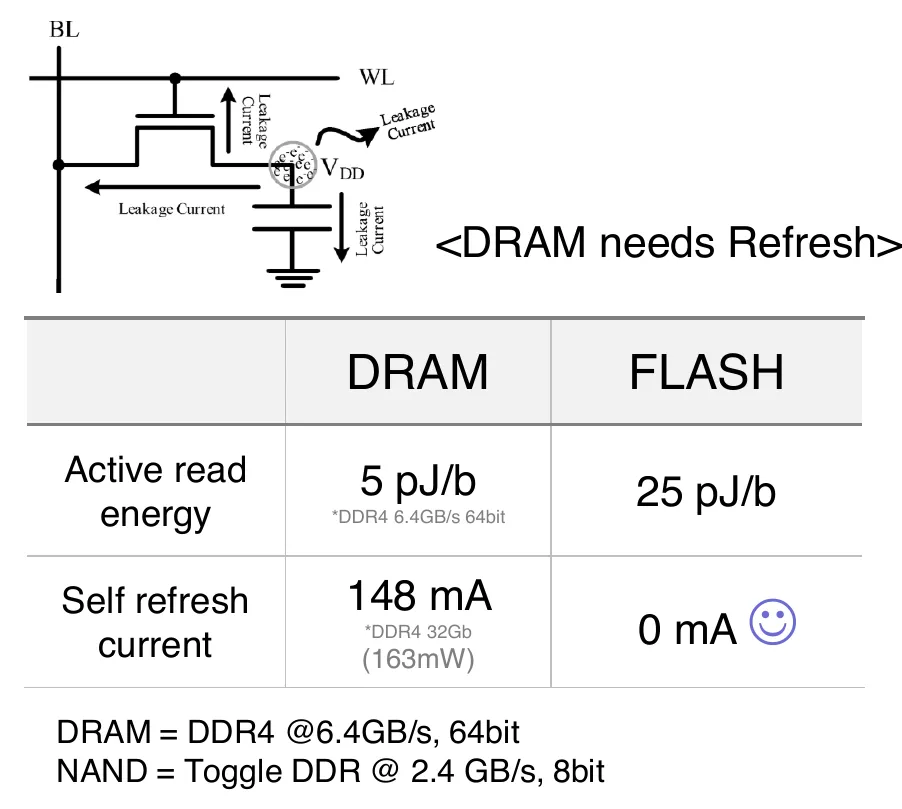

講義p302引用的資料是：DRAM晶片主動讀取約5 pJ/bit（DDR4口徑）。其中陣列本身那一段，按公開文獻的一般估計仍在1 pJ/bit量級（本文估計）。
換句話說——
0.34 pJ/bit，已經低於今天DRAM陣列訪問本身的能耗。
好比要求一輛車的百公里油耗，比它發動機空轉的油耗還低。
反過來算，就知道180 W這個數有多“緊”：
- 如果HBM8能做到1 pJ/bit，64 TB/s要約510 W一棧；
- 如果維持HBM4的能效，要約2.4 kW一棧。
路線圖裡的180 W，更像散熱封頂，而不是物理推演。
現實也在印證：油耗在降，總油量卻漲得更快。三星在ECTC 2026的論文中估計，HBM4E的功耗比HBM3E高86%，是HBM2的5.6倍；同期單棧頻寬漲了約2.5–3.4倍，每位元能耗仍降了三到四成。這是進步，但年均降幅明顯低於路線圖要求的約20%。三星在Hot Chips 2026上還說，base die的功率密度將從HBM4E的0.5 W/mm²升到HBM5的2 W/mm²以上。
所以，這筆帳的含義遠比“功耗會更高”深刻。它只給HBM留了兩條路：
要麼頻寬跑不滿，要麼資料必須少走路。
回頭再看講義的架構路線，從“近存計算”一路走到“HBM為中心的計算”，在很大程度上可以看作它自己的功耗表逼出來的（本文判斷）。不讓計算靠近資料，這張表合不攏。
電費帳算不平，工程師的第一反應是：那就多修幾條路，讓資料跑得更快。可路，也快修不下了。
六、第二筆帳·線：一根頭髮絲的寬度裡，要引出一百多根線
問題出在“門”太窄。
HBM和GPU之間所有的資料，都要從HBM堆疊朝向GPU的那一條邊“出門”。這條邊只有約11 mm長，門卻一代比一代擠：I/O數每代翻倍。講義p31畫出了工程師為此做的努力：微凸點（晶片間的微型焊點）間距從55 µm縮到40 µm，中介層上的“路”從2層加到6–8層，線寬壓到2 µm以下，還要在訊號線之間夾地線當“隔離帶”（“訊號-地-訊號”交錯遮蔽）。

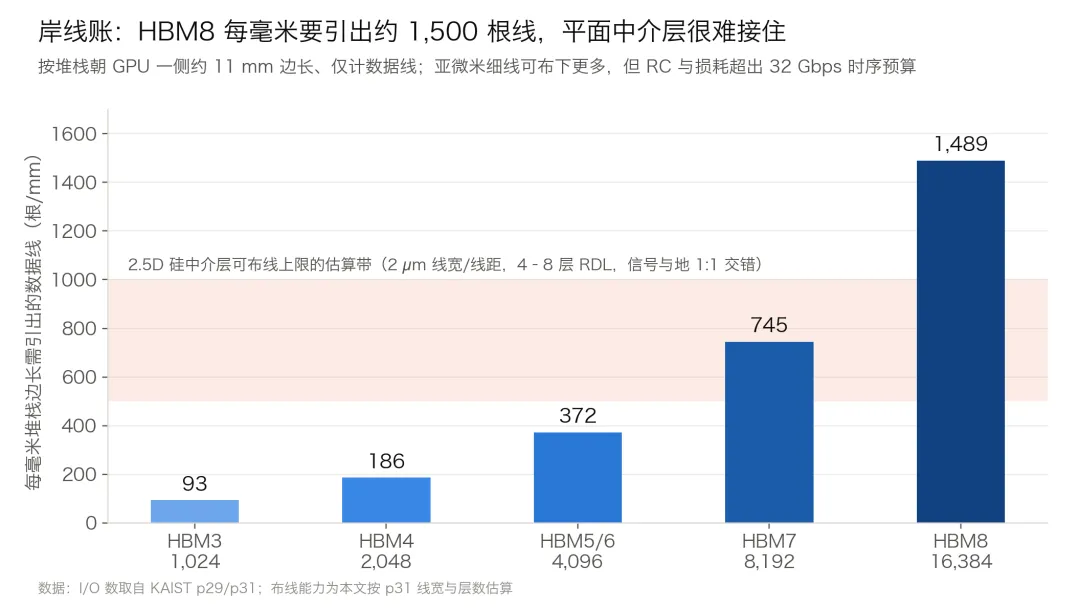

我們把這個壓力換算成一個直觀的數：這條邊上，每毫米要擠出多少根線？
HBM4約186根，HBM8約1,489根。相當於要在一根頭髮絲（約70 µm）的寬度裡，分幾層引出一百多根線。

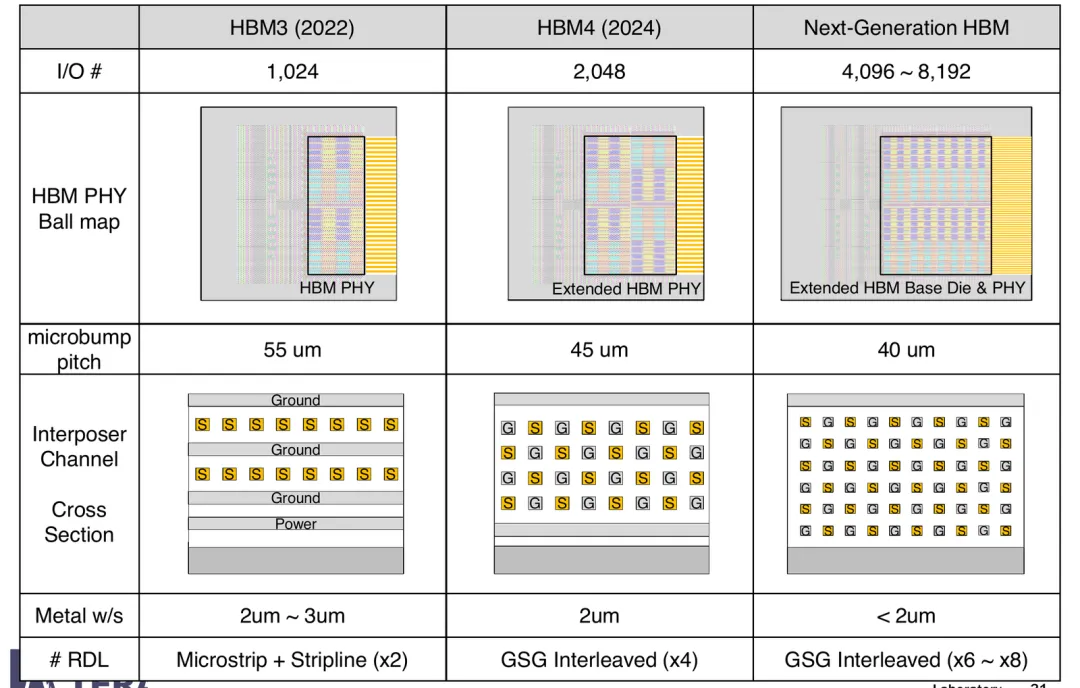

平面矽中介層能擠多少？按2 µm線寬線距、4–8層布線、訊號與地1:1交錯估算，大約500–1,000根/mm。HBM8要的，已經超出這個能力。
那把線做細呢？可以。改用亞微米細線（講義p216里矽中介層線寬為0.4 µm），線數能布下，但電阻和損耗隨之飆升，於是撞上第二道檻。
這道檻叫RC，可以理解成“水管越細，灌滿越慢”。
線越細，電阻越大。訊號每翻轉一次，都要把線上的電“灌滿”或“放空”，電阻越大，灌得越慢。估算一下：1.2 µm寬、5 mm長的銅線，電阻約70 Ω，這個“灌滿時間”（RC時間常數）已經和32 Gbps下每個位元的停留時間（單位間隔，約31 ps）同一量級（本文估算）。
也就是說，上一個位元還沒站穩，下一個位元就來了。
補救的辦法是在接收端加“均衡器”，把被拖壞的訊號修回來。講義在HBM6一代，就把“混合均衡器”列進了AI設計代理的任務。可均衡本身又要吃電，繞回了上一節那張電費帳。
結論：幾何與RC一起，把2.5D中介層的天花板定在HBM7前後。HBM8把GPU疊到HBM上方，是被逼出來的。

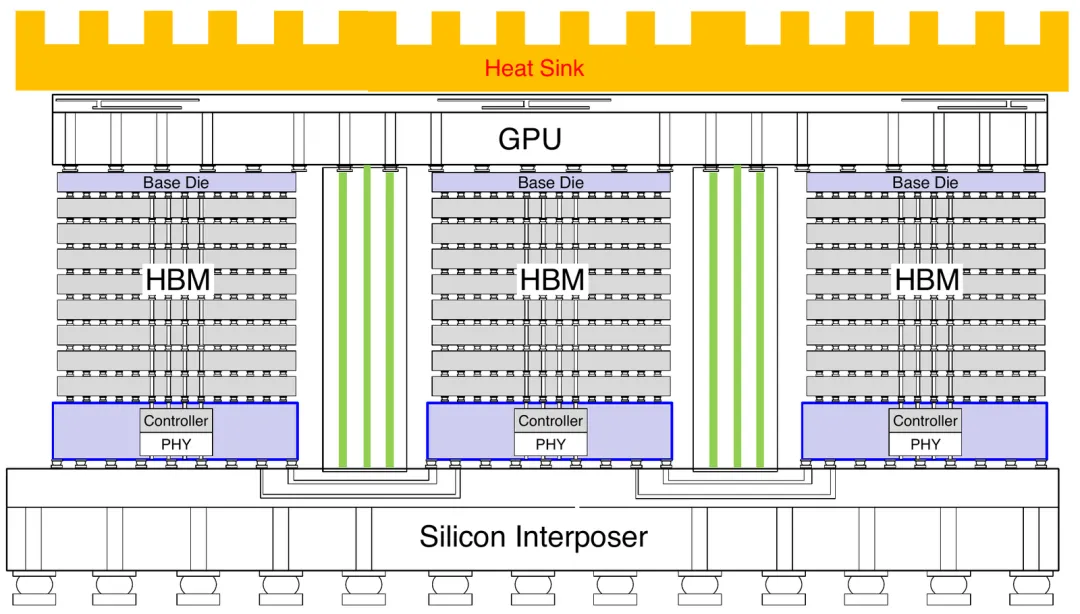

平鋪走不通，就只能往上疊。於是講義給出了這樣一幅圖：
產業已經在往這個方向走，只是比講義快：
- 三星zHBM：用晶圓鍵合把HBM直接疊在處理器上，Hot Chips口徑下I/O功耗降約70%、頻寬約2.3倍，2029年以後推出；
- 輝達Feynman：2028年首次採用3D die堆疊加定製HBM（3D堆疊是否涉及記憶體尚未披露）；
- SK海力士：封裝負責人稱，從HBM5起研究把DRAM垂直疊在GPU上。
線的問題，靠把GPU往上疊來解。而HBM自己往上加層，也有一道牆。
七、第三筆帳·高度：8張A4紙的厚度，要塞進20層晶片
HBM不能無限往上蓋。它要和旁邊的GPU頂面齊平，才能共用一塊散熱器，所以JEDEC給整棧規定了高度上限：原來是720 µm，HBM4放寬到775 µm——大約8張A4紙疊起來的厚度。
要在這個高度裡塞進16層、20層晶片，每一層就得磨得比頭髮絲還薄。

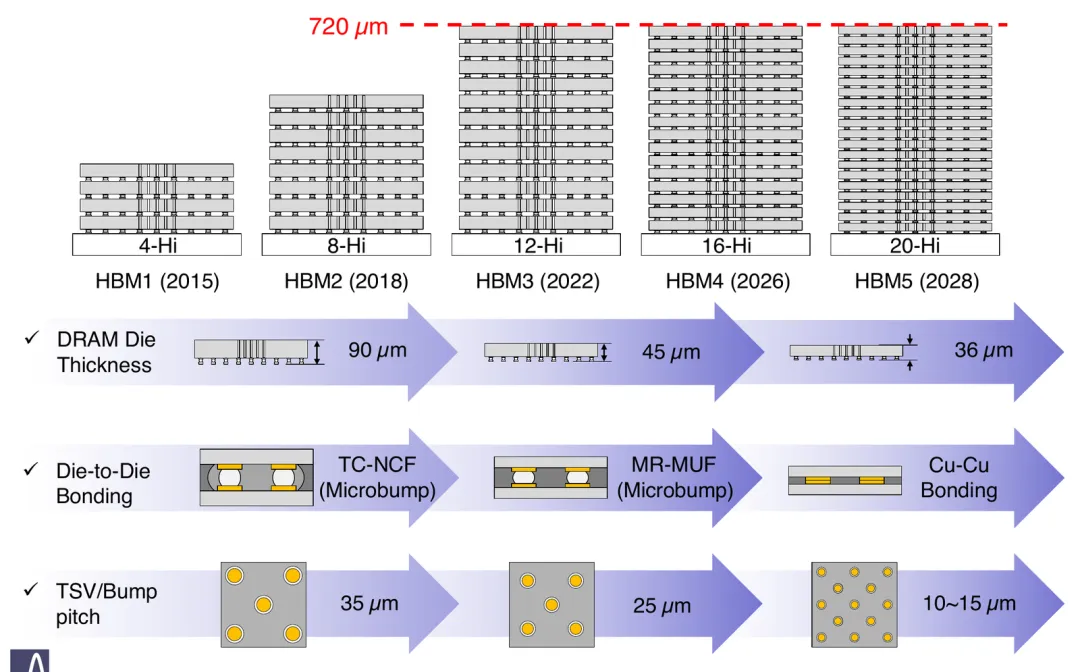

講義這張圖有一個算術破綻：16×45 µm＝720 µm，20×36 µm＝720 µm——正好頂滿，沒給base die和鍵合層留一微米餘量。
現實比講義松：
- JEDEC已放寬高度：SK海力士在Hot Chips 2026上說，775 µm恰好等於300 mm邏輯晶圓的厚度；16-Hi的核心die進一步減薄（媒體轉述約50 µm，另有約30 µm的說法，口徑待核），die間距比12-Hi縮小一半；20-Hi需要825–900 µm。
- 高度繼續鬆動：據韓媒報導，JEDEC在討論HBM4E放寬到約900 µm、HBM5最高1,000 µm（尚未官宣）。
高度一放寬，混合鍵合就推遲。
混合鍵合（Cu-Cu直連）是業界公認的下一代堆疊技術：取消晶片之間的焊球，銅對銅直接“長”在一起。同一高度下核心die可以厚24%，熱阻比現在的MR-MUF工藝低約35%。但它貴、良率低。只要JEDEC肯放寬高度，廠商就寧可繼續用老工藝。
於是，SK海力士明確HBM4E繼續用MR-MUF，混合鍵合最早用於HBM5的20-Hi以上；三星更激進，計畫在16-Hi HBM4E上與TC鍵合併行匯入。有意思的是，現實節奏恰好落在講義自己前後矛盾的兩頁之間：講義主表寫HBM6才上Cu-Cu，p32卻寫HBM5（2028年）就上。
這一推遲，直接改寫了兩家裝置商的命運：
- TC鍵合機龍頭韓美半導體：2025年前三季度拿走71%的HBM TC鍵合機營收，2026年二季度營業利益率高達52%；
- 混合鍵合龍頭BESI：混合鍵合客戶增至21家，但“前三大HBM廠一家領先、兩家測試中”；三星在Pyeongtaek規劃約50台D2W混合鍵合機的量產線，全面量產要到2029–2030年。
規矩一松，新技術就推遲；推遲一年，就有人多賺一年。
樓蓋得越高、越薄，下一個問題就越致命：熱。
八、第四筆帳·熱：溫度就是時鐘
HBM有個麻煩的鄰居：GPU。

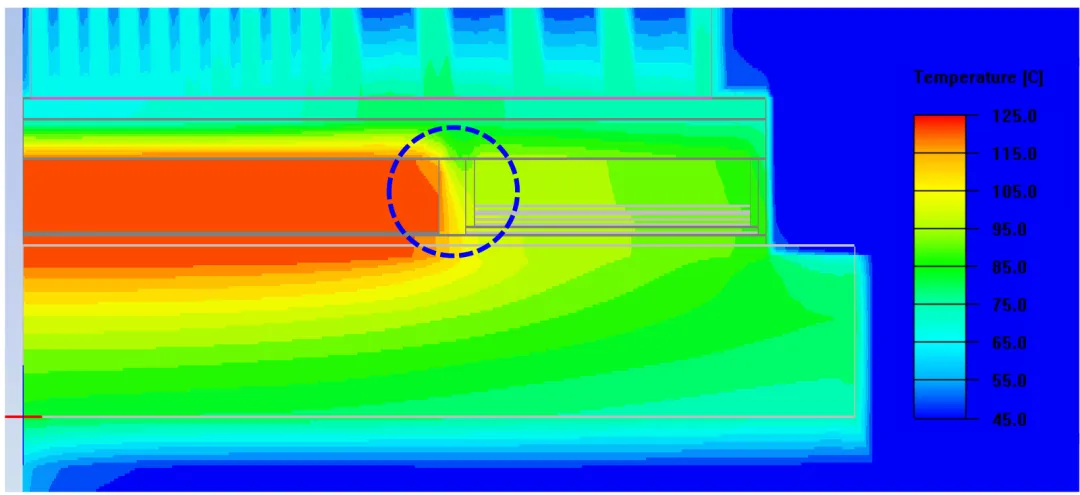

從圖13能看到，GPU的熱量順著中介層和模塑料，一路“灌”進隔壁的HBM。而DRAM怕熱：超過85 °C就要加倍刷新（刷新，就是定期給記憶體單元“補一次電”），既佔頻寬，又加功耗。
所以，GPU每多燒一百瓦，都在蠶食HBM的熱余量。這是系統級成本模型裡常被忽略的一項。
HBM自己也越來越燙。按講義數字，HBM8單棧180 W；按HBM4約12.8×11 mm的佔地（SK海力士Hot Chips口徑）計，平均熱流約128 W/cm²，單位面積的發熱約為一顆B200級GPU的兩倍。而且這些熱不是從一整塊矽片上散掉，而是要一層層穿過20多層鍵合介面，就像隔著二十多層棉被往外透氣。

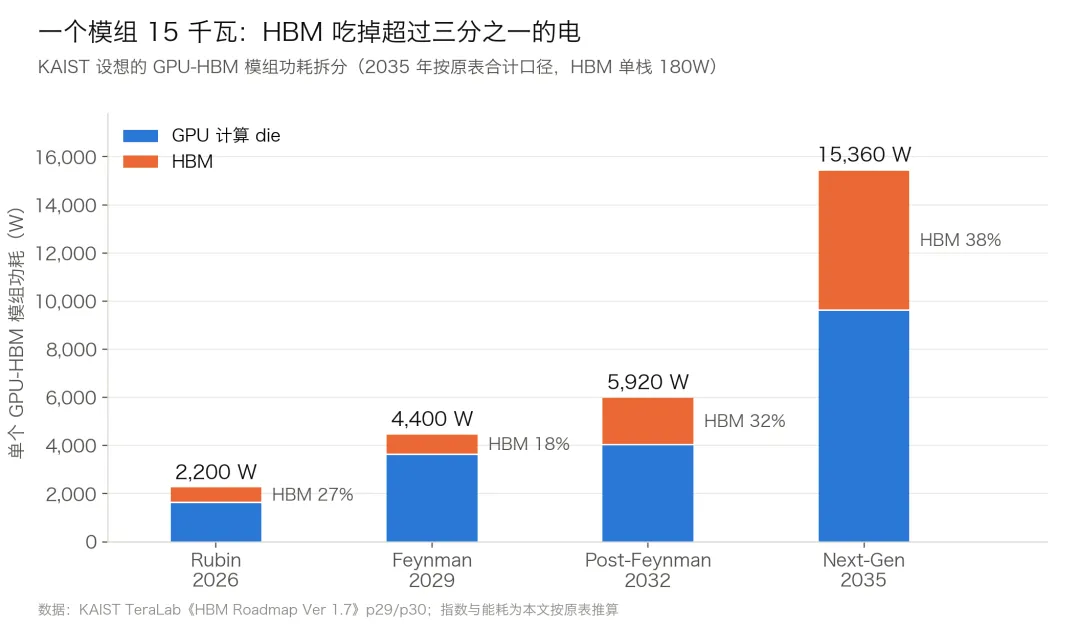

模組層面，就是開頭那個數字：
講義的冷卻路線是：冷板（HBM4）→浸沒（HBM5/6）→嵌入式（HBM7/8）。現實做了兩處修正：
- 浸沒大機率被跳過。產業主流仍是單相冷板，TrendForce估計2026年AI晶片液冷滲透率約53%；浸沒只能改善封裝外表面，解決不了堆疊內部層間的導熱瓶頸。
- “嵌入式”提前到了HBM5，但形態不同。SK海力士的iHBM在D2D PHY區放入導熱矽元件，熱阻降30%；三星的HPB已在HBM4E上驗證；台積電在ECTC 2026上演示了直接矽冷卻，測試載具散熱達5.3 kW；微軟在GH200上驗證了晶片內微流道，結到入口熱阻降低51%–60%。

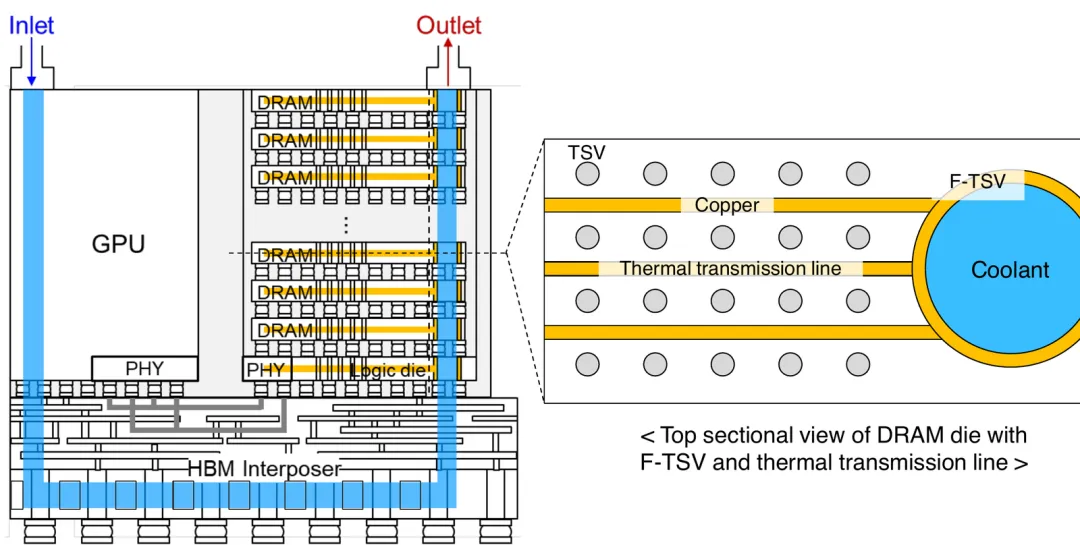

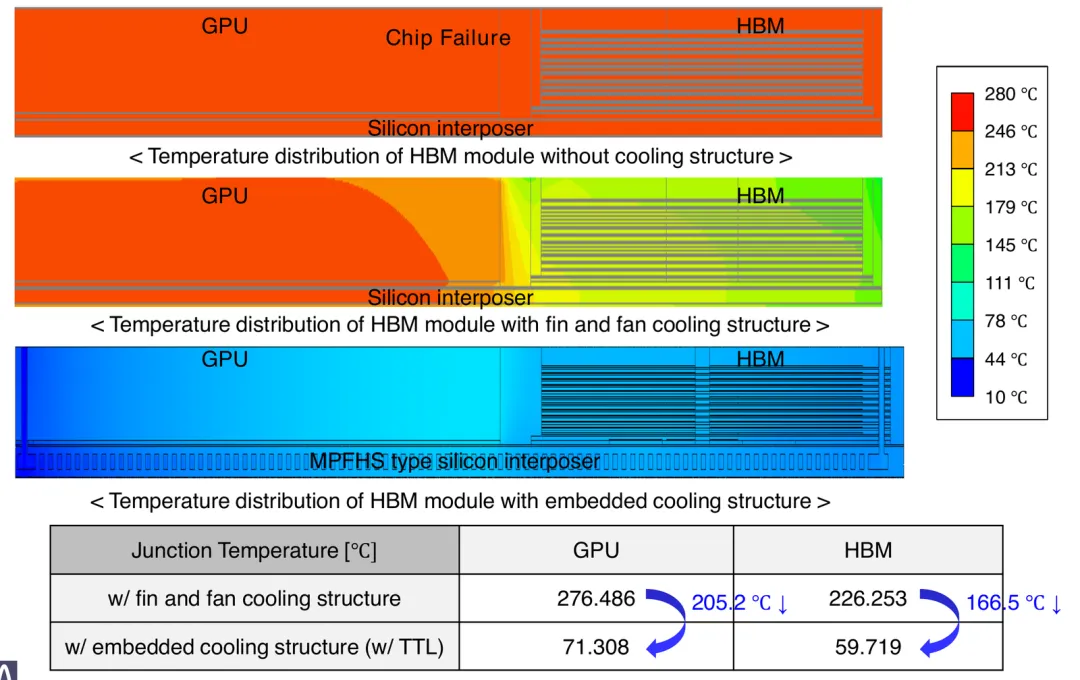

這些都是“封裝內導熱通道”，還不是講義設想的那種更激進的方案——讓冷卻液直接穿過DRAM堆疊：
這組數字要打折看：對照組是風冷，不是今天GB200、GB300標配的冷板，降幅被放大了。
但同一份報告裡，藏著一個比“降了多少度”更有價值的發現。
晶片裡有一個“節拍器”，叫時鐘。它像樂隊指揮，要讓成千上萬根線上的資料踩在同一個拍子上。拍子傳到各處的時間差，叫“時鐘偏斜”：偏斜越大，留給資料的余量越少。
報告發現，鋪了銅“熱傳輸線”之後，3D時鐘樹的偏斜從19.49 ps降到15.75 ps。
少掉的3.74 ps聽上去微不足道。但在高速訊號的世界裡，它相當於24 Gbps下約9%的單位間隔（一個位元的“停留時間”），32 Gbps下約12%（本文推算）。
也就是說，散熱做好了，訊號也跟著變准了。
從HBM7起，溫度均勻性本身就是訊號完整性指標——溫度就是時鐘。
金正浩那句話，說得很準確：“HBM本質上是與熱和電能的戰鬥。”
熱，只是這棟樓一半的麻煩。另一半是：怎麼把兩萬安培的電流送進去。
九、第五筆帳·電流：兩萬安培，和冷卻液搶同一條路

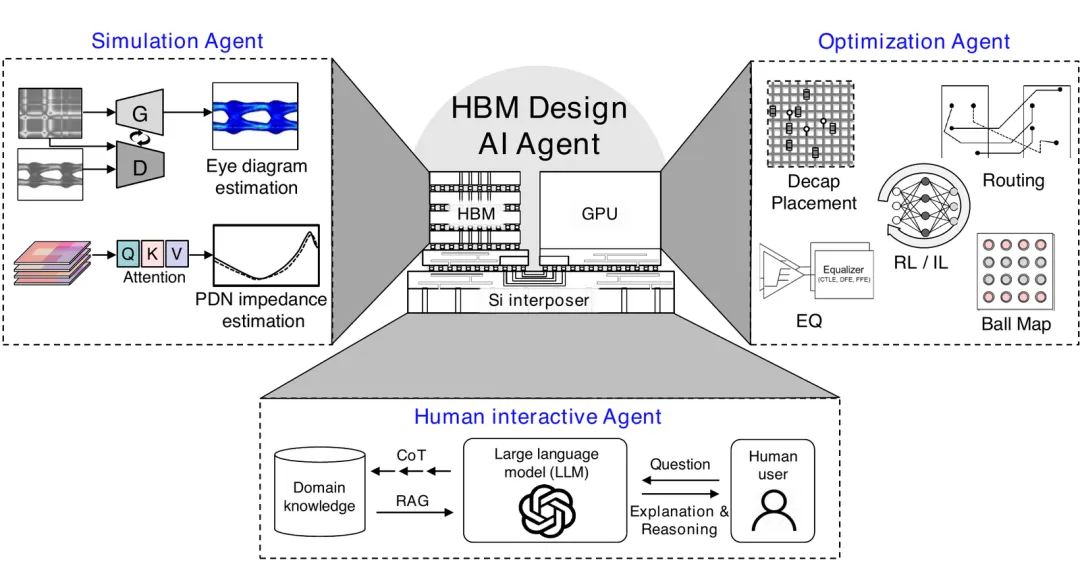

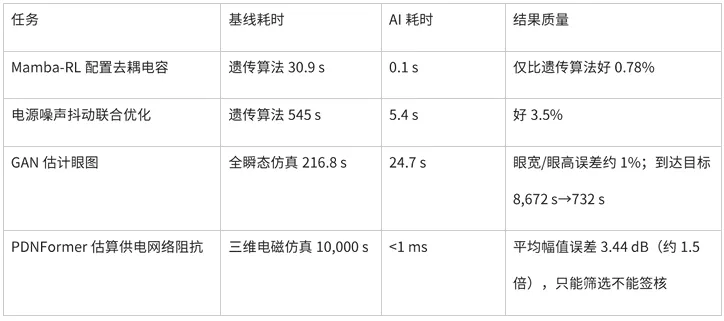

講義下半場有11個AI設計代理報告，沒有一個討論DRAM記憶體單元：其中8個直接做供電完整性（IR壓降、供電網路阻抗、去耦、電源噪聲抖動），GAN眼圖估計的對象也是電源噪聲，其餘兩篇做互連訊號與熱-訊號佈局。
一個研究TSV與中介層二十多年的實驗室，把火力幾乎全押在“供電”上。這本身就是訊號：HBM接下來最難的，可能不是“存”，而是“供”。
為什麼？想像給一棟20層的樓供水。
水從地下室（base die）往上送，靠貫穿樓板的立管（TSV）。樓越高、立管越稀，頂樓的水壓就掉得越厲害。晶片裡也一樣：電流沿途穿過電阻，電壓被一路“吃掉”，這叫IR壓降。到了頂層，電壓不夠，晶片就不穩。
講義算出來的帳是這樣的：

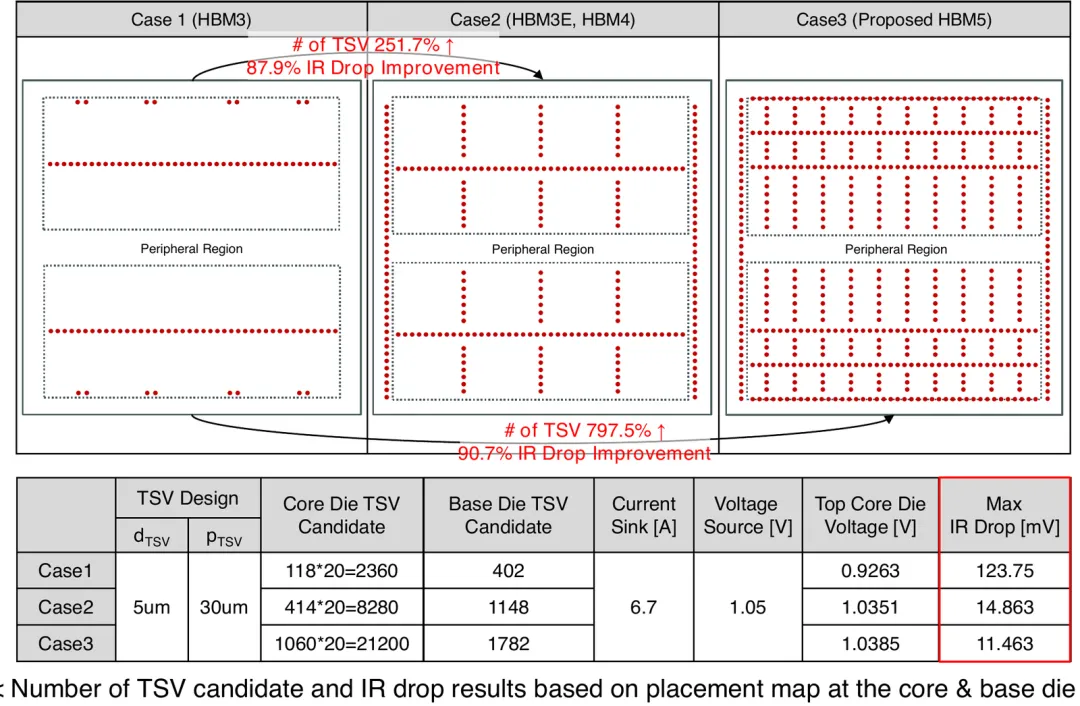

- 立管要多裝：若把HBM3式的稀疏TSV直接套在20層堆疊上，頂層壓降佔電源電壓的11.8%，遠超常見的±5%容限；要壓到1.1%，每層TSV要從118個增加到1,060個，整棧約2.1萬個；
- 進水口要多開：base die供電點從1個增加到38個，壓降從45.0 mV降到11.4 mV；
- 管網要分區：定製base die塞進記憶體控製器和計算單元後，電源域增加到6個，好比一棟樓同時接6套互不相通的水管，在多層金屬裡互相交疊。
產業側也有印證：三星HBM4的TSV數量是上一代的4倍（ISSCC 2026），HBM4E需要的中介層布線層是HBM3E的2倍（ECTC 2026）。
這還只是HBM自己。把視野拉到整個模組：一顆1.2 kW、0.75 V的GPU要吃約1,600 A，一個15 kW模組要吃約2萬A。電壓不到1伏，功率卻以千瓦計，電流就只能以千安、萬安計。
這麼大的電流從那兒進來？講義對這種千安級的系統供電討論很少，只有幾處回應：HBM之間嵌入矽柱給GPU送電（p46）、有源中介層內嵌穩壓器（p73）、背面供電（p74、p99）。

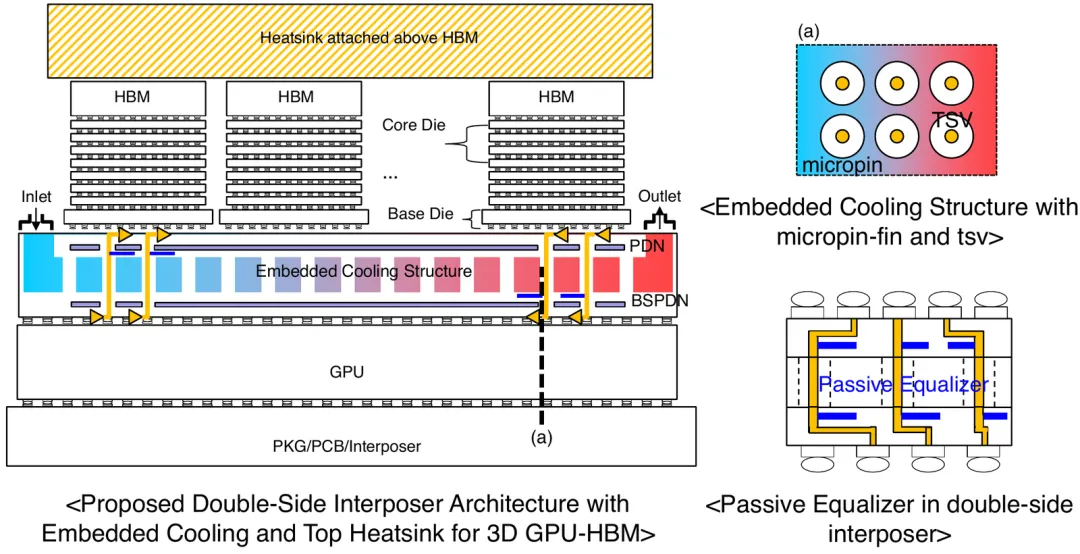

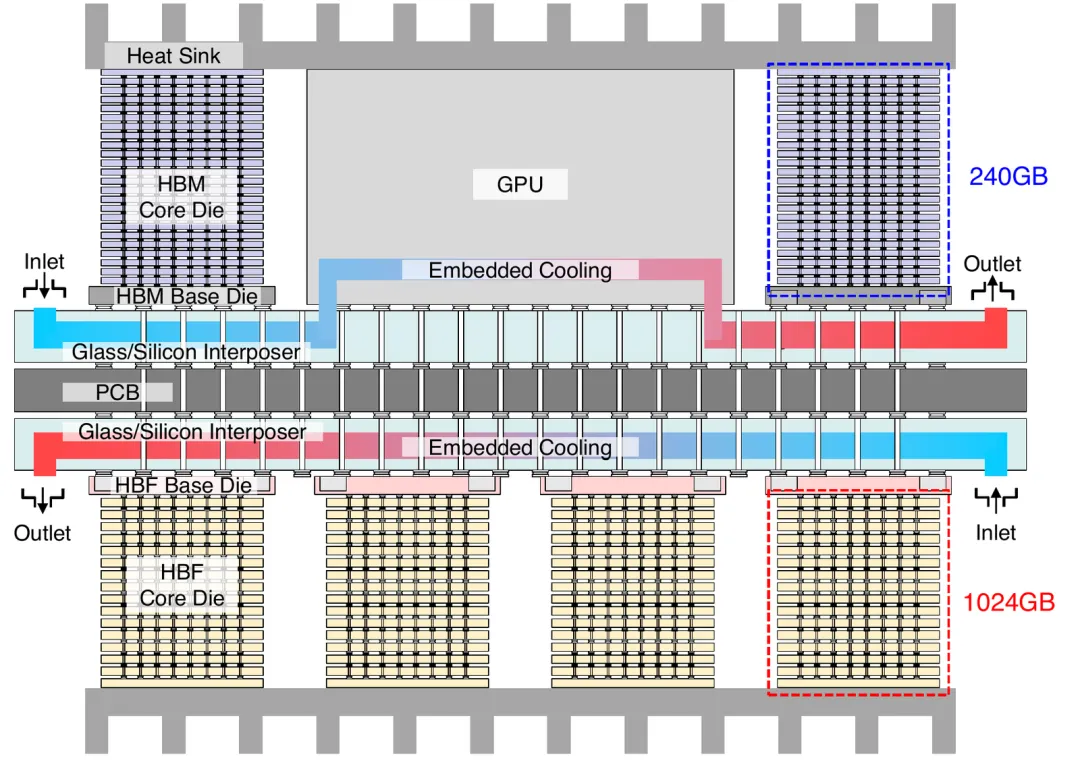

到了HBM8的雙面中介層方案，每根散熱微柱裡都要嵌一根TSV。同一根柱子，一邊幫冷卻液散熱，一邊還要走電和訊號：
冷卻液、電流和訊號，在爭同一條垂直通道。

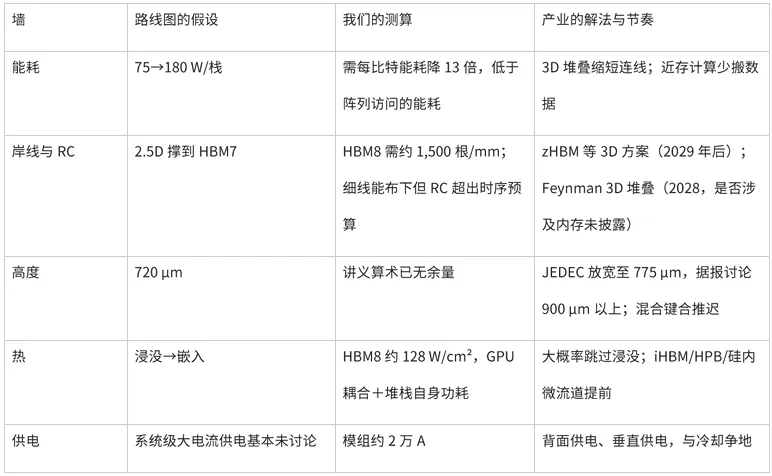

五筆物理帳，一張表
物理帳算完了。接下來的問題是：這些牆，由誰來拆？拆牆的錢，又歸誰賺？
答案藏在HBM最底下，那顆最不起眼的晶片裡。
第三部分
誰來拆牆
十、權力的遊戲：誰設計“地基晶片”，誰就握住記憶體的憲法
還記得第二節那棟“住商樓”嗎？樓下那層“商舖”，也就是HBM最底下那顆base die，正在經歷三個時代：
- 自家開小賣部（HBM3E以前）：由DRAM廠用自家記憶體工藝生產，只做最基本的三件事：對外介面（PHY）、測試和供電；
- 請專業施工隊（HBM4起）：換成邏輯工藝。SK海力士交給台積電12nm，三星用自家4nm，美光自研CMOS；
- 按租戶量身定製（HBM4E起）：走向客戶定製。台積電C-HBM4E用N3P，電壓從0.8 V降到0.75 V，能效約2倍；三星把定製版base die轉到自家2nm；美光的標準版和定製版base die全部交給台積電。

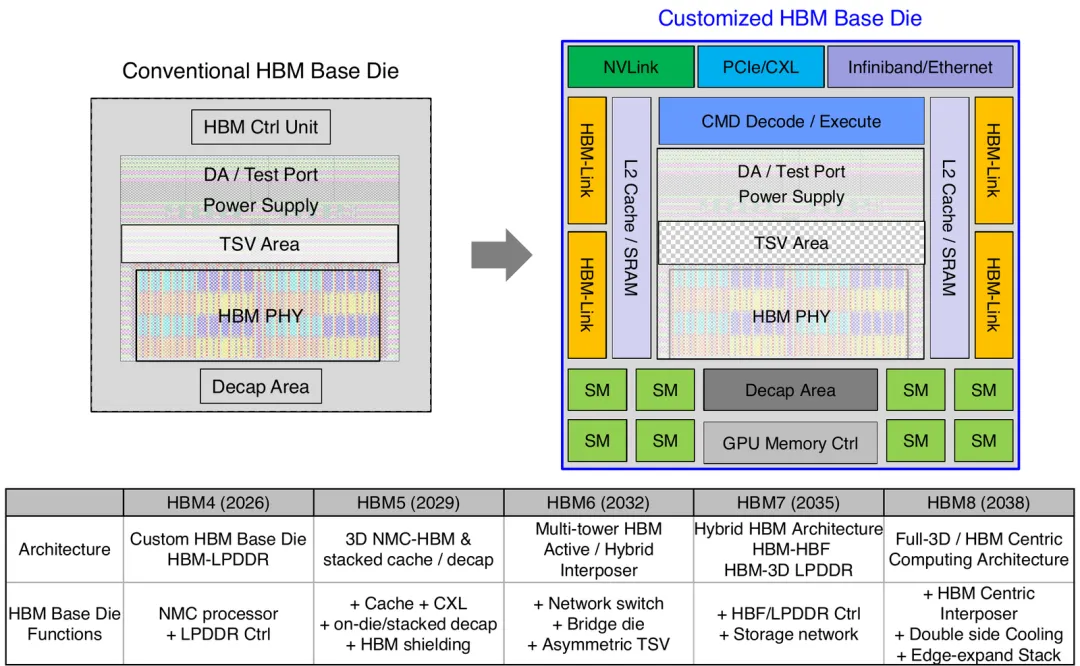

KAIST的想像走得更遠：到HBM8，這間“商舖”要擴成一座小商場。NVLink、CXL、InfiniBand介面，指令譯碼與執行單元，L2快取，8個GPU計算單元，還有原本屬於GPU的記憶體控製器，統統搬進來。
這張圖最顛覆的一筆，不在於塞了多少功能，而在於一個看似很技術的問題：記憶體控製器，放在誰的晶片上？
記憶體控製器可以理解為記憶體的“調度中心”：資料什麼時候讀、什麼時候寫、什麼時候刷新、出錯了怎麼糾，都由它說了算。
- 調度中心留在GPU裡：HBM就是標準件，像貨架上的通用商品。調度、刷新、糾錯和容量擴展的定義權，都在GPU廠手裡；
- 調度中心搬進base die：HBM就變成“帶控製器的記憶體子系統”。GPU不再逐條下達DRAM命令，而是像下訂單一樣，發出一筆筆“事務”或“分組”。
這個念頭並不新。美光的HMC（混合立方記憶體）就是邏輯base die加分組介面，最終失敗。專有協議、分組延遲和生態缺失都是原因，而缺少一個足夠強的買家為專有介面買單，是關鍵一環。
上一次，缺的是買家。
這一次，買家來了——正是第三節裡那個足夠強勢的買家。
2026年8月26日，輝達發佈NVHBM，把記憶體控製器從GPU移進HBM的base die。相對標準HBM4E，它換來三樣東西：
- 頻寬最多提升30%；
- HBM功耗降低15%；
- GPU計算die最多多出25%的面積，同樣大的晶片可以塞進更多計算。
而且輝達沒打算獨享：NVHBM通過NVLink Fusion對合作方開放，AWS（Annapurna Labs）是首個合作方，從Trainium4開始。
這並非孤例。更早，Marvell在2024年底提出的custom HBM口徑是：計算面積多出25%，介面功耗降低70%。三星在Hot Chips 2026上的說法最直白：base die與主機之間的物理介面，已是base die面積的最大佔用者。
三家的說法放在一起，結論就清楚了：定製base die的第一個商業價值，是省面積、省功耗，而不是講義設想的“加功能”。把計算單元搬進base die，要等到三星路線圖的第二階段。
先省錢，再加戲。
三國殺：定價權、定義權與製造權
金正浩的判斷是：HBM4定製化，讓議價權轉向記憶體廠。證據只對了一半：
- 支援的一面：短缺、長約、客戶預付款、三星設定的最低價格底線；
- 反對的一面：輝達在2025年把HBM4速率要求上調到11 Gbps以上，三家均需調整；2026年又用NVHBM親自訂base die介面。
我們的判斷是三方共治：
- 定價權在記憶體廠，因為短缺；
- 定義權在GPU廠，因為base die；
- 製造權主要在台積電，因為base die代工和CoWoS大多在它手裡（三星自有代工與封裝除外）。
誰拿到base die的設計權，誰就握住下一代記憶體的“憲法”。
定義權之爭的背後，其實是一個更樸素的問題：既然搬資料這麼貴，能不能乾脆不搬？
十一、近存計算：紙面4倍，模擬只剩14%
既然搬資料太費電，最直接的想法就是：別搬了，把計算搬到資料旁邊去。這就是“近存計算”。

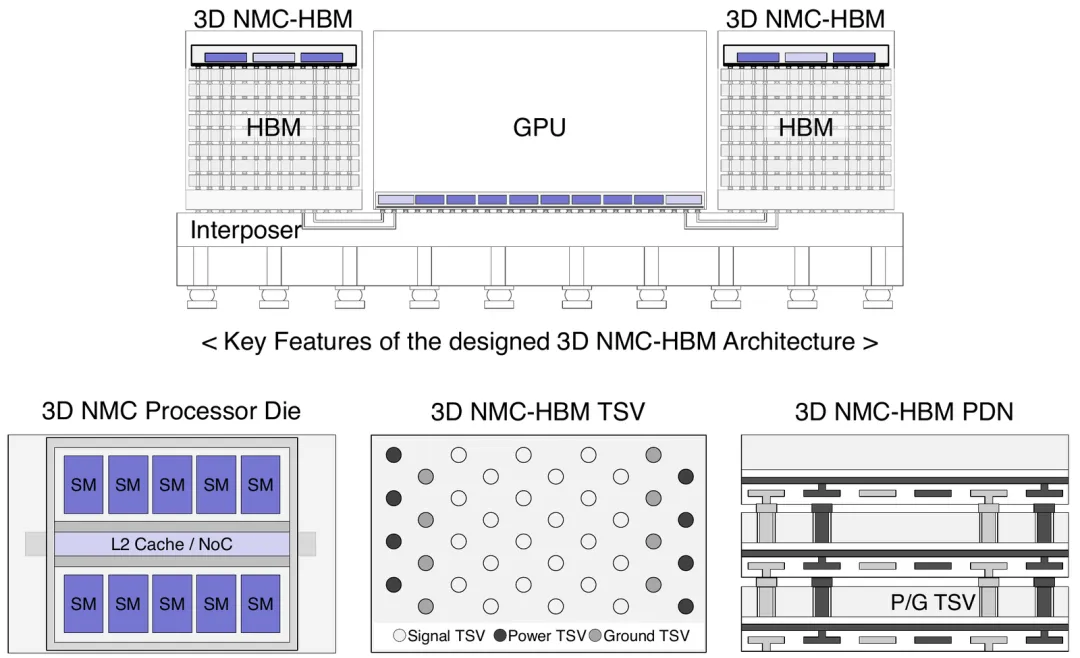

講義HBM5一代的核心提案，是在每個HBM堆疊頂上疊一顆含10個計算單元的近存計算die：

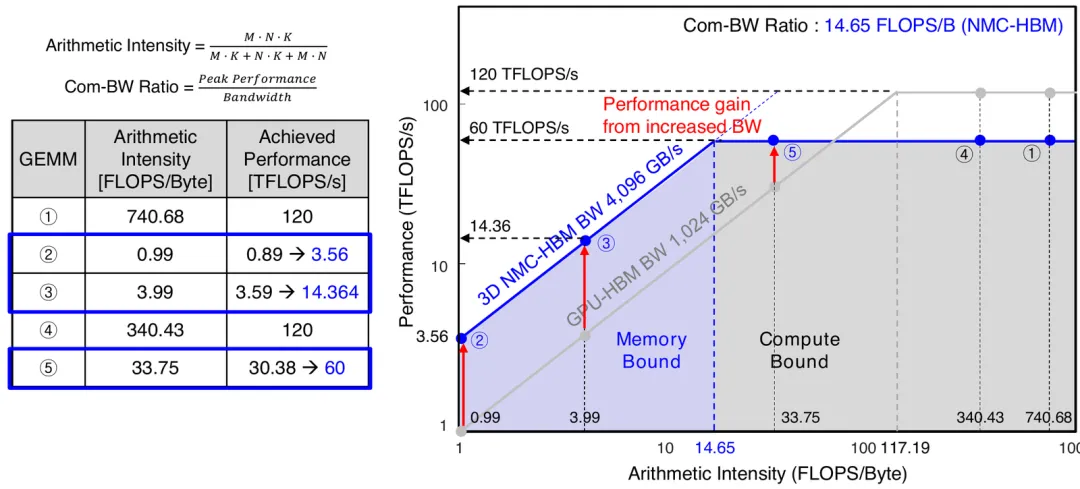

roofline給出的紙面收益很誘人：頻寬受限的矩陣運算，提速約4倍。

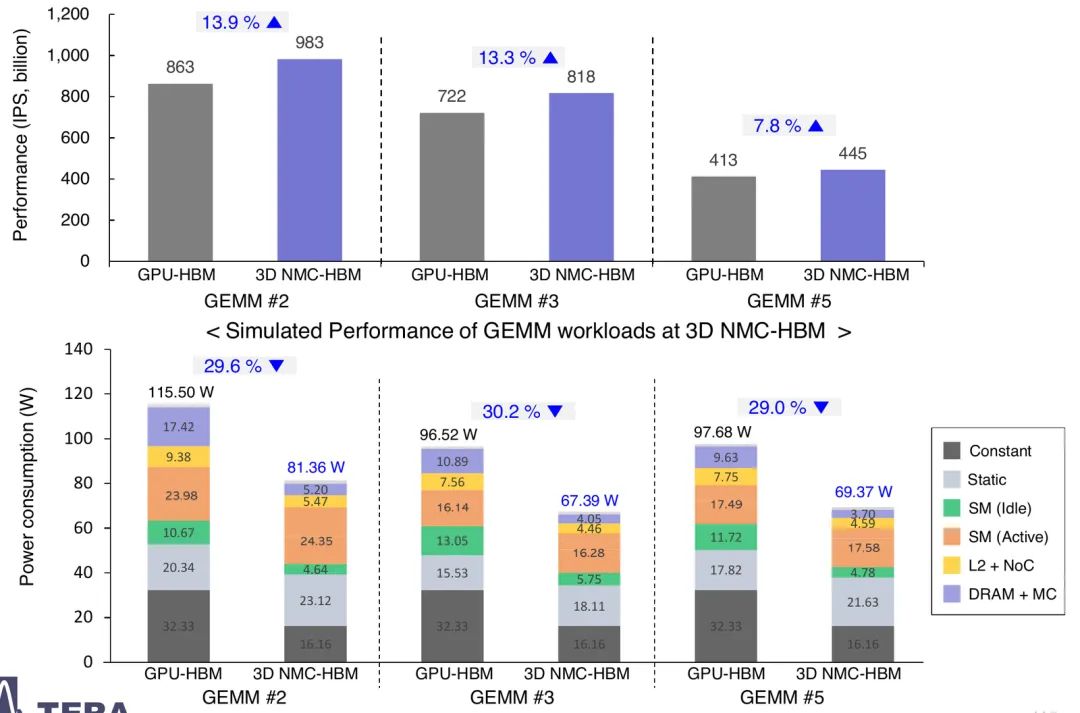

但同一個報告，用GPU周期級模擬器Accel-Sim跑出來的結果是：性能只提升7.8%–13.9%。
從4倍到14%，報告沒有解釋這個數量級的落差。
我們的推斷是並發度不夠：每個堆疊只有10個計算單元，要吃滿1 TB/s，每個單元的在途訪存請求要比V100多約9倍，GPU計算單元的線程和缺失佇列資源撐不住。就像把高速路修寬了4倍，出口卻只有10個收費窗口——有了頻寬，也喂不滿。
這說明近存計算不能照搬GPU計算單元，而要按bank配大量細粒度引擎，這正是三星HBM-PIM、SK海力士AiM走的路。
它真正的賣點是能效，不是性能：資料路徑縮短約5倍，DRAM加控製器的功耗降60%–70%。產業現實也印證了這一點：三星HBM-PIM從2021年發佈至今沒有量產，而LPDDR5X-PIM已整合進三星的AI PC晶片GAIA，最早2027年量產。
存內計算先落地在LPDDR，而不是HBM。
近存計算是讓計算靠近資料。講義還有一個更大膽的想法：讓HBM之間自己說話，繞開GPU。
十二、HBM不想再當配角：從GPU的掛件到網路的節點

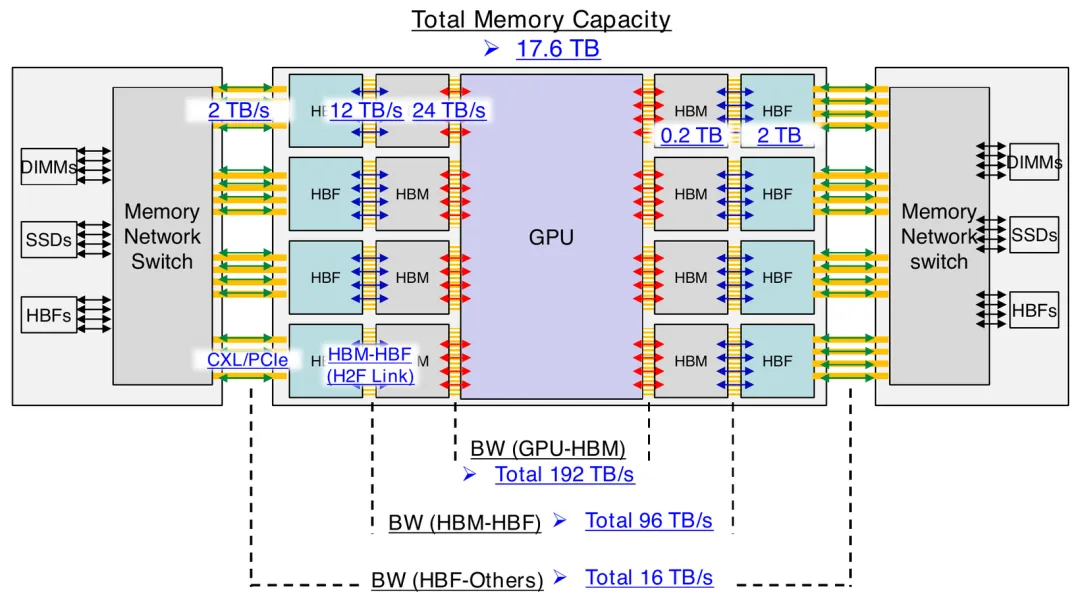

講義HBM6一代的五個架構報告，都在搶岸線和封裝面積；其中交叉開關與“HBM為中心網路”兩篇，直接把HBM從“掛在GPU邊上的外設”變成“網路裡的節點”。挑三個最有代表性的。

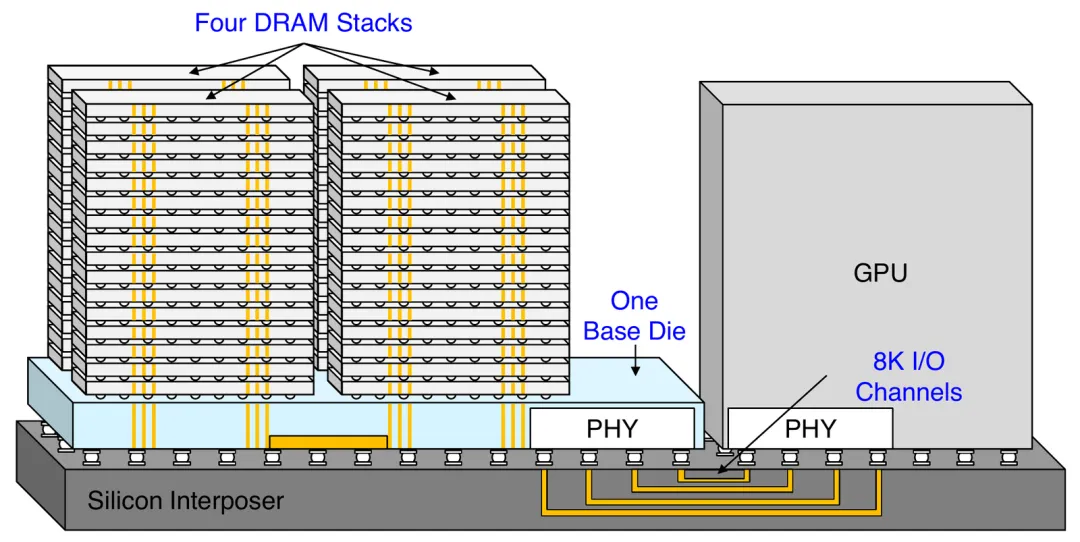

四塔HBM：壞一個塔，整顆256 GB報廢。這是這個設計最大的代價：單塔良率90%時，整顆只有約66%。它的思路是“往寬鋪”——四個DRAM塔共享一顆29.5×22 mm的大base die，8,192個I/O從一條約16.8 mm的邊送出，每毫米約488根，是HBM4的2.6倍，代價是速率降到6 Gbps。單顆256 GB、6 TB/s，模組級容量1 TB、頻寬24 TB/s。但它拿4個塔去比2顆HBM4；換成4顆分立HBM4是8 TB/s，四塔反而低25%。它真正的貢獻，是岸線密度。

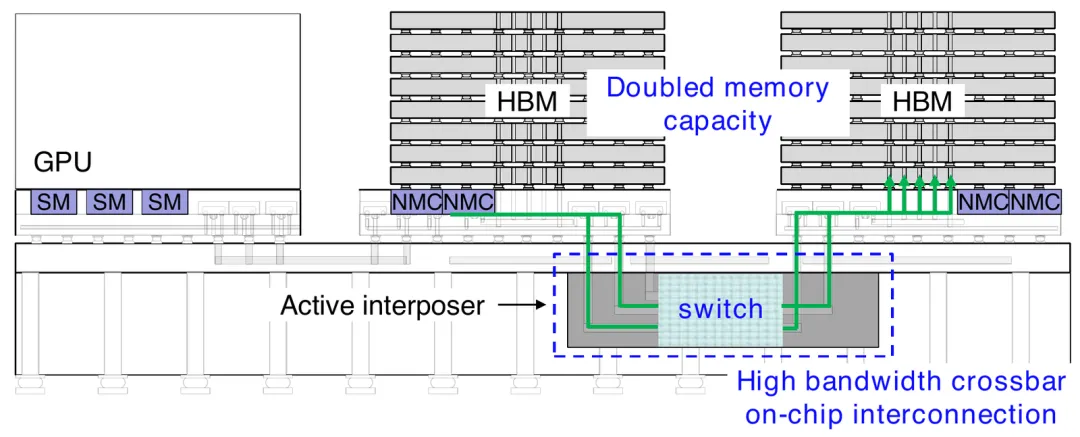

交叉開關叢集：12顆HBM圍著GPU，4.4 mm見方的開關接在四顆HBM的交角處，跨HBM訪問路徑從91.1 mm縮短到44.92 mm。報告宣稱吞吐可達10倍，理由是“頻寬5倍×容量2倍”——這個模型把頻寬與容量錯當成了相乘關係。
一個可以直接拿去用的公式：頻寬和容量不是相乘關係
在訪存受限的解碼階段，同一步裡所有序列共享頻寬。每步耗時＝（權重讀取量＋全部序列的KV讀取量）÷頻寬。把batch開到容量允許的最大值，吞吐上限約為：
吞吐上限 ≈ 頻寬 ×（1 − 權重佔容量比例）÷（序列長度 × 每token KV大小）
頻寬決定上限，容量只通過“攤薄權重”起作用。頻寬×5、容量×2時，收益＝5×(2−w)/[2(1−w)]，w為權重佔原容量的比例：w＝0時5倍，w＝0.5時7.5倍，w＝2/3時才是10倍。
這也解釋了為什麼大模型更需要大容量HBM：四塔HBM對70B模型的提升（126%）遠大於7B模型（53%）。

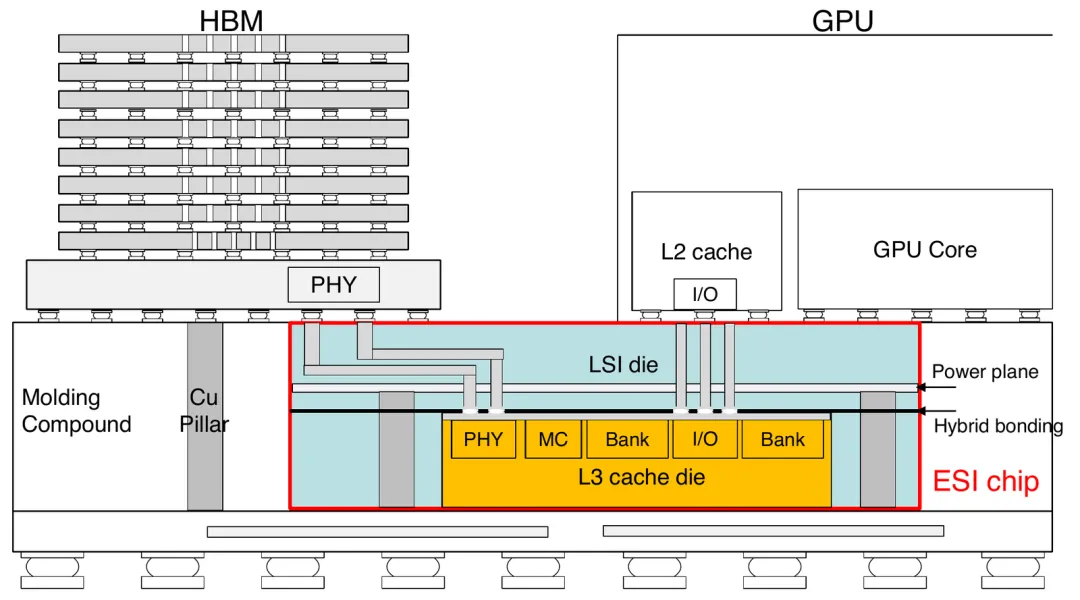

嵌入L3：在GPU邊緣下方的橋接晶片裡混合鍵合兩塊48 MB SRAM，專門存KV，報告稱解碼算力從44升到406 TFLOPS。拆開看，只有約3.7倍來自L3，另外約2.5倍來自把HBM頻寬從4.8 TB/s假設到12 TB/s；40%的能耗下降只算了導線，沒算DRAM陣列和SRAM讀寫。
但方向是對的：封裝級SRAM層正在回歸，AMD MI300把256 MB Infinity Cache放在base die裡，輝達拿Groq的SRAM架構做推理。這類架構的價值，取決於KV能被壓縮到多小——GQA、MLA、低位元KV，演算法側的KV瘦身，決定了硬體側SRAM層的價值。
這些新結構都有一個前提：封裝得足夠大。好消息是，這恰恰是最先被解決的一堵牆。
十三、封裝：面積很快不是問題，功率密度和良率才是

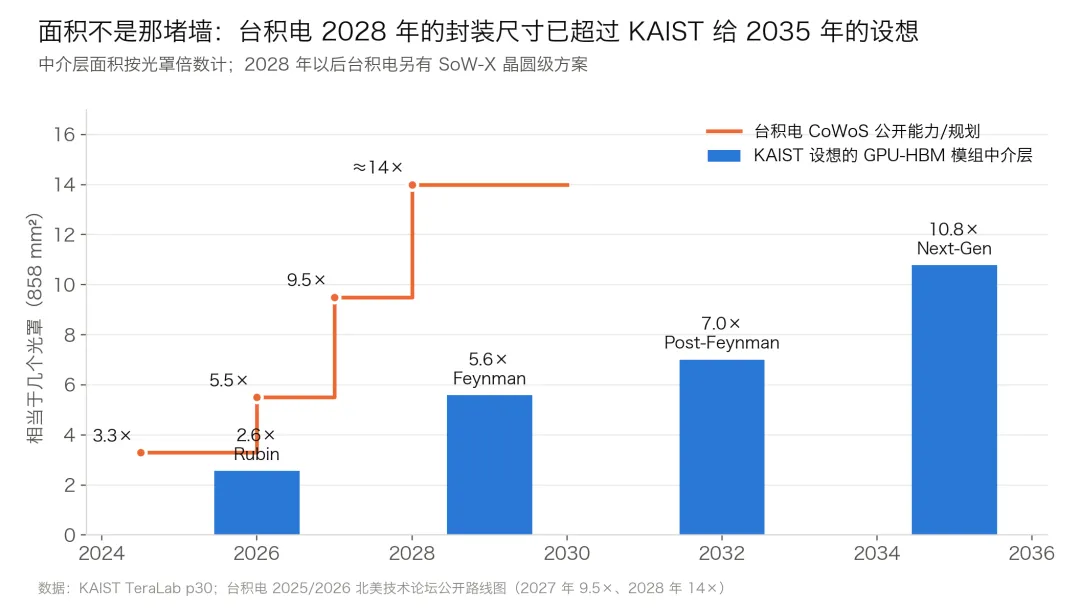

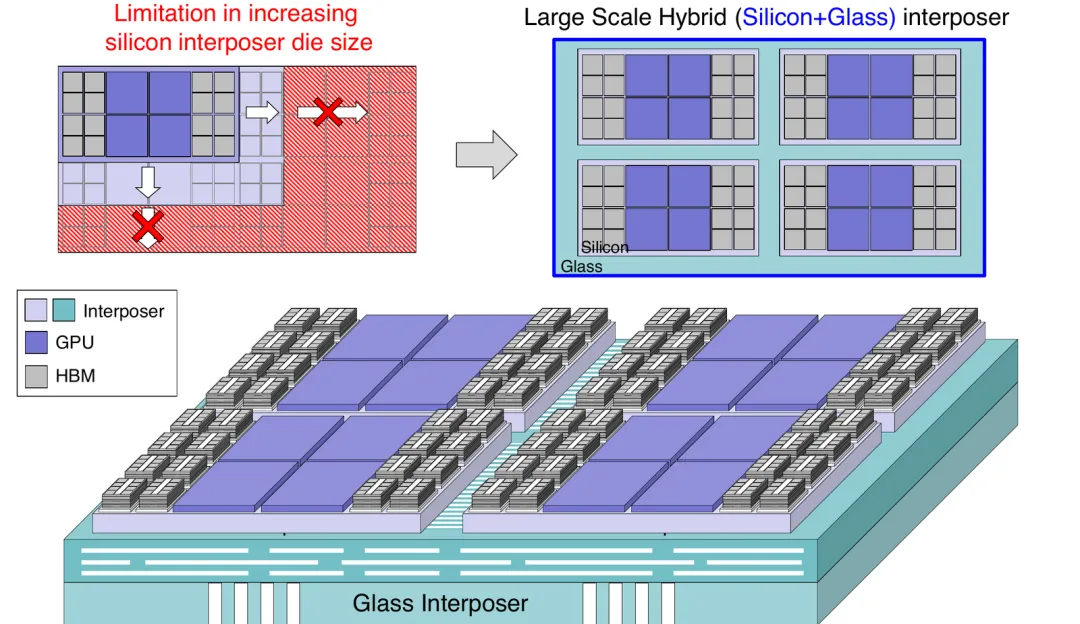

KAIST設想中介層從2.6個光罩擴到2035年的10.8個光罩。台積電的公開規劃跑得更快：CoWoS在2026年約5.5個光罩，2027年9.5個，2028年約14個（均為台積電北美技術論壇公開路線圖），另有晶圓級的SoW-X；面板級的CoPoS（310×310 mm）試產線2026年中建成，2028–2029年量產。
面積問題會比講義預期更早解決，真正卡脖子的是功率密度和良率。
關於玻璃，講義裡的眼圖對比顯示玻璃中介層訊號更好：5 mm走線跑6 Gbps，眼高佔電源電壓43.2%，矽為30.8%。但這不是等密度比較——玻璃線寬2 µm、厚4 µm，矽線只有0.4 µm、1 µm，優勢主要來自線更粗。
玻璃真正的價值不在訊號，而在面板尺寸：讓“多個GPU-HBM模組同封裝”成為可能——封裝即機櫃。產業側，SKC旗下Absolics已向AMD送量產樣品，三星計畫2028年用玻璃中介層取代矽中介層。
HBM8的終局方案，是雙面中介層：GPU和8顆HBM在上層，PCB居中，下層倒掛16個擴展堆疊（本文由p334容量反推，原文未寫），可在HBM、HBF、LPDDR之間三選一，單GPU容量分別達5,760 GB、18,304 GB和9,600 GB。
它有兩處硬傷：
- 訊號穿不過PCB：每個下層堆疊32,768個I/O，16個堆疊約52萬根訊號要豎直穿過中間層，PCB通孔做不到，只能靠玻璃芯基板加玻璃通孔；
- 與供電爭地：GPU正下方，恰恰是千瓦級GPU做垂直供電的首選位置。
2030年代封裝的核心矛盾，是訊號、電源、冷卻液三種東西爭同一條垂直通道。
訊號、電源、冷卻液之外，還有一樣東西在告急：容量。
十四、容量帳：書架不夠用了，GPU旁邊要建一座圖書館
頻寬漲32倍、容量只漲5倍，意味著“每秒能把整棧讀幾遍”從HBM3E的28遍升到HBM8的267遍，讀一遍只要3.75 ms。解碼時這是好事；但長上下文的KV cache和MoE大模型要的是容量——頻寬會閒置，容量成了硬頂。
HBM越來越像快取，容量要由下面幾層來補。
HBF：把快閃記憶體也疊成“樓”
金正浩常用的比喻是：“HBM是GPU旁邊的書架，HBF是GPU旁邊的圖書館。”
HBF（高頻寬快閃記憶體）用TSV把NAND像HBM一樣疊起來，放到GPU旁邊。講義設想16層NAND die疊在base die上，經HBM的base die接入GPU。
講義在HBF上的數字，需要格外小心：
- 容量算錯：16×512 Gb＝1 TB，講義寫成2 TB；
- 頻寬口徑亂：同一場工作坊裡，HBF鏈路頻寬至少有1.0、2、12、64 TB/s四種口徑，最大相差64倍；唯一認真算過NAND陣列的學生報告，得出的單棧上限只有約0.8 TB/s，而且前提是SLC級的5 µs讀取時間和16個plane平行。
HBF的上限在NAND陣列，不在封裝。
還有一個能耗悖論，資料就在講義裡：
快閃記憶體主動讀取的能耗是DRAM的5倍，按25 pJ/bit線性外推，持續以1 TB/s流式讀取約需200 W一棧（本文推算）。所以HBF商業化的隱性指標，是讀能耗能壓到多少pJ/bit。SanDisk路線圖裡第一代到第三代“能效1×→0.64×”，打的正是這一仗。
產業進度比講義快約5–7年：
- 提出與結盟：SanDisk在2025年2月提出HBF，同年8月與SK海力士簽標準化備忘錄；
- 首版規範：2026年8月發佈首版OCP規範，單棧最高512 GB（8層與16層NAND），三個頻寬等級約0.4–3.0 TB/s，採用UCIe介面，Google和Tenstorrent加入；
- 產品路線：SanDisk首顆HBF die已流片，第一代512 GB、1.6 TB/s，第三代目標超過3.2 TB/s、1.5 TB；樣品2027年，券商口徑2028年量產，SK海力士說全面商用約在2030年。
金正浩預測，到2038年HBF市場會超過HBM。懷疑者也不少：Chips and Cheese認為HBF只適合大塊對齊的DMA訪問，只有在算力受限而非頻寬受限時才划算，軟體負擔接近底層裸盤API。
我們的定位是：
HBF是吞吐機，不是延遲機。這座圖書館適合搬書，不適合翻書。
講義裡有一句話說得最準：“HBM的頻寬給活躍模型，HBF的容量給全部模型。”它適合唯讀權重，比如MoE的冷專家、多Agent的權重池、RAG向量索引、離線批次推理，不適合互動式解碼的KV熱路徑。
另一條路：乾脆繞開HBM
講義設想把3D堆疊的LPDDR掛在HBM後面，由HBM的base die管理。產業走的是另一條路——在推理側用其他記憶體替代HBM：
- SK海力士：192 GB的SOCAMM2已量產，供輝達Vera CPU；
- 高通：AI200每卡配768 GB LPDDR；
- 英特爾：Crescent Island配160–480 GB LPDDR5X，英特爾的說法是“容量與頻寬已經解耦”；
- 輝達：原定用GDDR7的Rubin CPX在GTC 2026上被移出路線圖，推理交給了基於SRAM的Groq 3 LPX（另有分析師稱CPX將改用HBM4復活，可信度待觀察）。
記憶體層級確實在重建，但先發生在機櫃和板級，而不是HBM堆疊內部。
層級越多、定製越多，設計就越複雜，複雜到人已經算不過來。這正是TeraLab真正的看家本領。
十五、用AI設計AI的記憶體：定製越多，越離不開代理
24個報告裡有11個是AI設計代理，方法從強化學習、Transformer、Mamba，一路換到擴散模型、GAN和本地部署的Llama 3.1 8B。硬數字不多，挑幾組有代表性的：
要打的折扣也很明顯：
- 基線弱：遺傳演算法只給500次評估，就去搜一個約10⁶⁵的設計空間；
- 規模小：有的“HBM base die”只有0.3×0.225 mm，比真實尺寸小三個數量級；
- 沒收斂：HBM8的3D佈局強化學習代理，作者自己承認沒有收斂。
但“為什麼HBM設計離不開AI”，報告給出了間接的答案：AI的價值與定製化程度成正比。
通用HBM只有幾個設計點，訓練一個代理不划算；一旦base die按客戶定製，每多一個客戶，就多一套交疊的電源域和幾輪數小時的電磁模擬，預訓練代理的攤銷價值才顯現。定製HBM能服務3家超大客戶還是30家，一定程度上取決於驗證周期能不能從“小時×幾十輪”壓到“毫秒篩選＋少量簽核”。
護城河在求解器和真實設計資料，不在網路結構——握有這些的，是Synopsys（已收購Ansys）、Cadence和三大記憶體廠。
技術講到這裡，該算錢了。而錢這本帳，比物理帳更反直覺。
第四部分
錢與中國
十六、錢：最火的HBM，為什麼不是最賺錢的記憶體

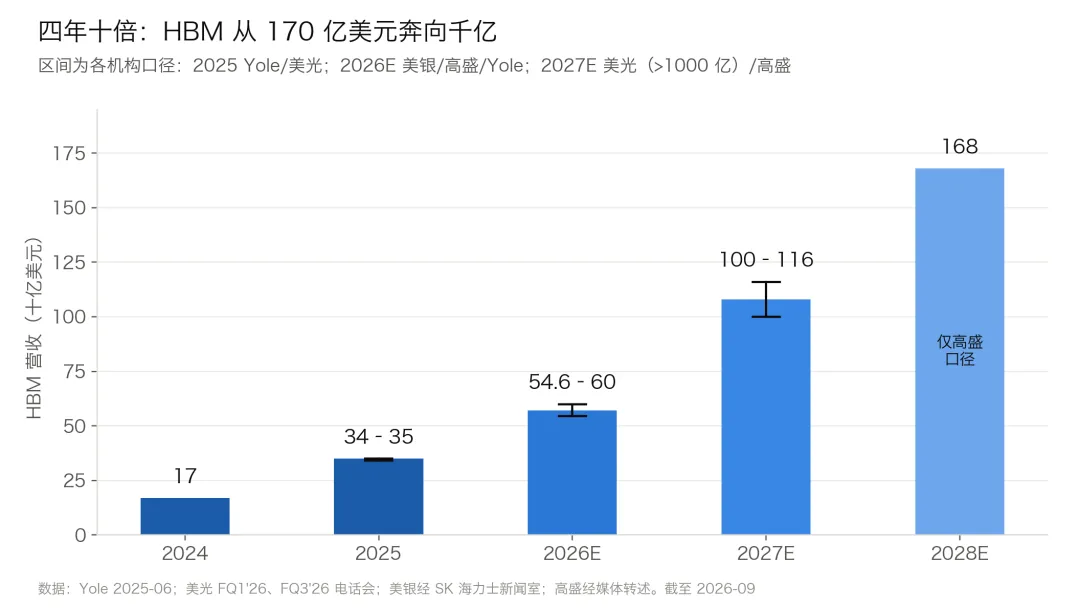

先看規模：
- 高速增長：HBM營收2024年約170億美元，2025年約340–350億美元，2026年各機構口徑在546–600億美元；
- 提前破千億：美光在2026年6月把“HBM年規模超過1,000億美元”的時間從2028年提前到2027年（此前它還稱，2028年的HBM市場將大於2024年整個DRAM市場）；高盛給出的2027、2028年口徑分別是1,160億和1,680億美元。

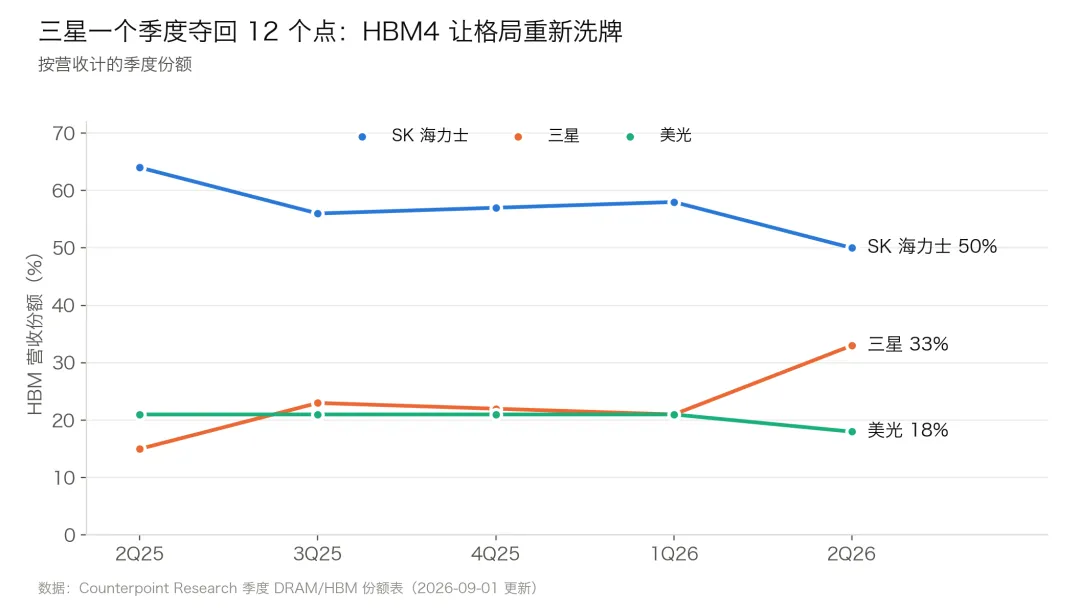

再看格局：HBM4上重新洗牌。按Counterpoint的營收口徑，SK海力士的份額從2025年二季度的64%降到2026年二季度的50%，三星從15%回升到33%。三星率先以1c DRAM加自家4nm base die量產HBM4，良率從2月的不到60%升到8月的約80%（韓媒報導）。
一年前還被認為“掉隊”的三星，一個季度（環比）就奪回了12個百分點。
然後是三個反常識。如果這一節只記一句話，記這句：
最火的記憶體，已經不是最賺錢的記憶體。
反常識一：HBM已經不是最賺錢的記憶體。
TrendForce稱，2026年一季度起，DDR5 64 GB RDIMM每片晶圓的收入超過HBM。美光CEO在電話會上說，非HBM產品的利潤率目前高於HBM；SK集團會長給出的口徑是HBM約60%、標準記憶體約80%。
怎麼會這樣？打個比方：HBM像一套早早簽了長租合同的房子，租金提前鎖定；常規DRAM像月租房，隨行就市。而常規DRAM合約價在2026年一季度環比漲了93%–98%。長約鎖住了銷量，也鎖住了漲價的紅利。
反常識二：HBM越賣越多，佔比卻在下降。
HBM自己還在猛漲：營收從2025年約340–350億美元，漲到2026年各機構口徑的546–600億美元。但整塊DRAM蛋糕漲得更快。按TrendForce預測的2026年DRAM總營收（4,043億美元）推算，HBM佔比從2025年約21%降到約14%–15%。
反常識三：龍頭的領先，反成拖累。
先上車的，先被鎖住。據Counterpoint，SK海力士受早期低價長約拖累最大：一年內DRAM整體份額從39%跌到約25%，與美光基本持平；二季度利潤雖創新高（營業利益率76%），仍因HBM4出貨低於預期而不及市場預期。
還有一個更深的訊號：記憶體正在變得有點像“水電煤”，也就是類公用事業化。
美光簽了16份五年期、照付不議的供貨協議（照付不議，就是客戶不管最後用不用得完，都按約定付錢），其中14份的最低收入累計約1,000億美元，客戶預付款和財務承諾達220億美元。美光還罕見地表示，DRAM綜合每bit成本將會上升。2027年的HBM合約價，市場共識是上漲50%以上，UBS預測漲79%。
當客戶願意預付款、簽五年、照付不議，記憶體就有了幾分公用事業的樣子。
這也是開頭那句話的註腳：截至9月12日，三星、美光、SK海力士市值分別約1.27兆、1.10兆和0.96兆美元。

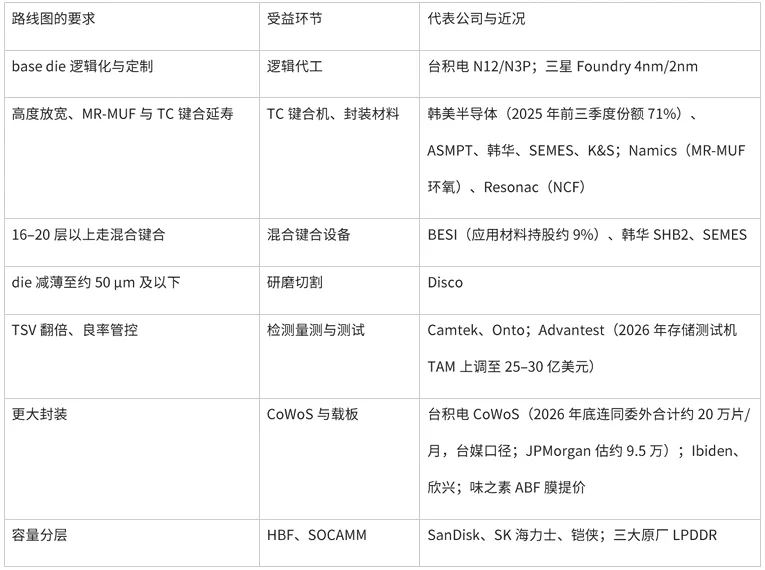

路線圖對應的供應鏈受益環節
這張受益表裡，沒有一家中國大陸公司。那麼，HBM8離我們到底有多遠？
十七、中國：差距3–5年，那張牌離前沿最近
長鑫記憶體：
- 產品進度：HBM2在2024年下半年量產；HBM3在2025年下半年向華為等送樣；據The Information報導，HBM3E已開始小批次生產，阿里平頭哥和寒武紀在測試，技術落後三大原廠3–5年。
- 良率：SemiAnalysis估算HBM3 8層綜合良率約25%（前段約35%、後段約70%）。
- 產能：HBM晶圓產能約為2025年底0.5萬片/月、2026年底3萬片/月、2027年底5.5萬片/月，而韓系兩家合計超過40萬片/月，差距約14倍（口徑不完全可比，本文推算）。
- 資本：長鑫2026年7月27日在科創板上市，首日漲466%，市值約3.3兆元，但招股書募投項目裡沒有專門的HBM項目。
華為：
- 自研HBM：2025年全聯接大會上公佈HiBL 1.0為128 GB、1.6 TB/s，而2026年3月實際發佈的Atlas 350配112 GB、1.4 TB/s；950DT的HiZQ 2.0為144 GB、4 TB/s；2028年的昇騰970目標288 GB、14.4 TB/s。
- 製造方：實際的DRAM與封裝製造方未公開。
管制：
- HBM本身：美國2024年12月2日的規則以“記憶體頻寬密度超過2 GB/s/mm²”為門檻（ECCN 3A090.c），幾乎覆蓋全部AI用HBM，並同步管控HBM相關的製造與封裝裝置。
- H200放行：2026年1月起，H200改為逐案審批對華出口，每顆封裝6個HBM3E堆疊——HBM以“封裝在GPU裡”的形式合法流入中國。
- 庫存：SemiAnalysis估計，管制生效前中國累計獲得約1,300萬個HBM堆疊，並認為HBM而非邏輯晶片才是昇騰產量的瓶頸。
差距在那裡最硬：DRAM工藝節點（1c級需要EUV）、TSV堆疊良率、裝置可得性。但有幾張牌值得看：
- base die用成熟邏輯工藝。標準版HBM4的base die是12nm級邏輯，國內代工能力可覆蓋（定製HBM4E已轉向3nm/2nm）；中介層橋接晶片同理。
- 封裝與裝置有基礎。據報導，通富微電、長電科技已參與長鑫HBM後段，北方華創、邁為等在提供HBM組裝裝置。
- HBF是一條新賽道，護城河在NAND陣列與晶圓鍵合。SanDisk把“BiCS＋CBA”列為HBF的核心賣點，CBA就是把CMOS外圍電路晶圓與記憶體陣列晶圓鍵合在一起；長江記憶體的Xtacking於2018年發佈、2019年起隨64層產品量產。如果HBF成立，這是國產記憶體離前沿最近的一塊拼圖（受實體清單等因素制約，本文僅作技術判斷，不構成投資建議）。
- 推理側的LPDDR路線門檻更低。SOCAMM類方案對工藝和封裝的要求遠低於HBM。

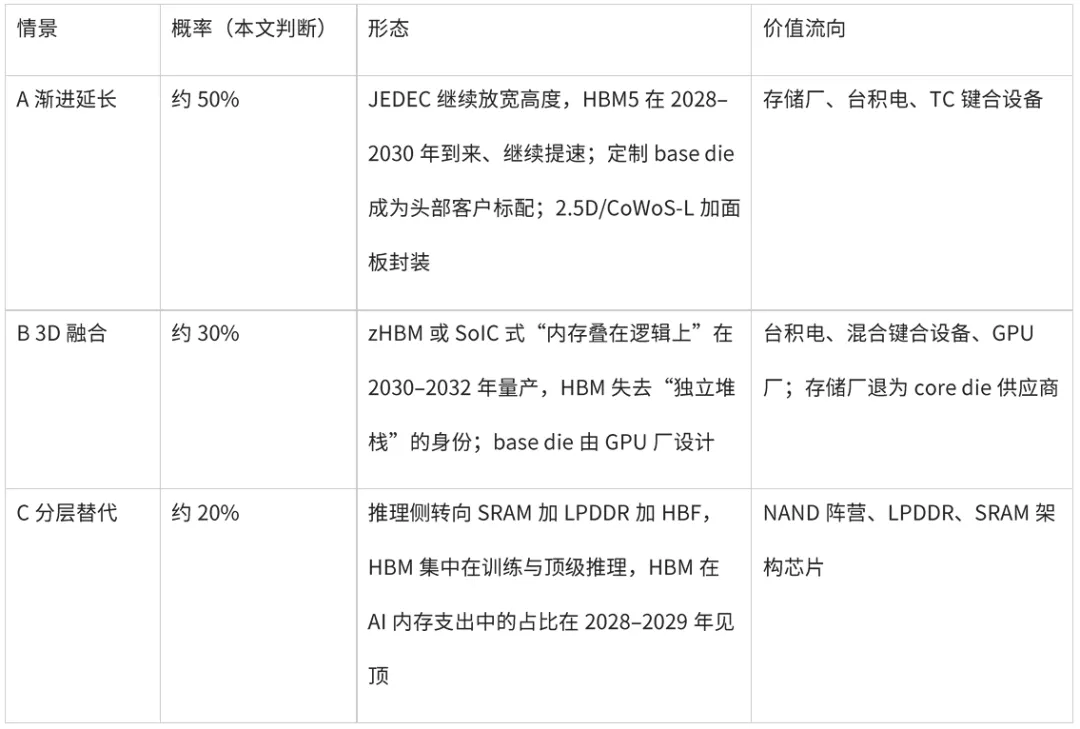

把技術、錢和中國放在一起，2029年之後會走向那裡？我們給出三種情景，各配一個機率。
十八、2029–2038：三種結局，和你該盯住的八個訊號
三種情景並不互斥，更可能是A打底、B在頭部客戶先發生、C在推理側蠶食。
如果你想自己跟蹤這場遊戲，盯住這八個訊號：
- JEDEC下一代高度規範是否定在900 µm以上——是，則A加強，混合鍵合再推遲；
- 第一款量產混合鍵合HBM，是16層HBM4E還是20層HBM5；
- 輝達之外，是否有第二家GPU或ASIC廠自研base die（Google、AWS、OpenAI）；
- Rubin Ultra最終是1 TB HBM4E，還是縮配到192/256 GB；
- 2027年HBM合約價漲幅，以及長約裡的價格上下限條款；
- HBF首批樣品是SLC還是TLC，讀能耗是否公佈；
- 三星zHBM是否給出時間表，以及Feynman的3D堆疊細節；
- 長鑫HBM3E的良率，以及華為HiZQ 2.0的量產情況。
結語
一張地圖，而不是一張時刻表
回到開頭那個數字。15,360瓦，若按表中標註的HBM7計，可能多算了640瓦；而它背後那張表，要求每位元能耗在12年裡降到1/13，低於今天DRAM陣列訪問本身的能耗。
所以，這份路線圖不是一張時刻表。
它在速度上保守，在架構上激進，在數字上粗糙。但它把HBM未來十二年要撞的每一堵牆都列了出來：能耗、岸線、高度、熱、供電、容量。它是一張地圖。
產業的做法，是先拆最便宜的那堵牆：客戶推著速率往上走，JEDEC放寬高度給微凸點續命；把昂貴的範式變化——3D融合、近存計算、堆疊內流道——往後推。
最大的未知數，是每位元能耗。誰把pJ/bit打下來，誰就定義2030年代：可能是3D堆疊讓連線變短，可能是近存計算讓資料少走路，也可能是HBF用低佔空比的廉價容量，繞開這個問題。
HBM的故事，從來不只是記憶體的故事，而是“資料要走多遠”的故事。
下一次，當你看到一顆新的AI晶片發佈，別只看它算得多快。先問一句：它的資料，要走多遠？
來，一起對答案
這份預言還要12年才走完。我們留三道題，歡迎把你的答案寫在評論區：
- 二選一：HBM5會先上混合鍵合，還是JEDEC會繼續放寬高度？評論區回覆“鍵合”或“放寬”。
- HBF是“下一個HBM”，還是“想得太美”？
- base die的設計權，最後落在誰手裡：GPU廠、記憶體廠，還是台積電？
給行家的一個邀請：我們在講義裡逐頁核出了12處對不上的數字，文中只點了其中幾處。如果你發現了更多，或者認為我們那一處讀錯了，歡迎直接留言指正。 (半導體行業觀察)
