🔷10kW晶片、1MW機架、1GW資料中心，AI算力正在突破傳統供電極限
🔷垂直供電、3D IVR、Power Sidecar與800VDC成為下一輪升級方向
最近在看AI晶片的發展時，小編越來越明顯地感受到：AI算力真正的瓶頸，已經不只是製程、HBM和先進封裝，供電正在成為一個越來越繞不開的問題。 當單顆AI晶片向10kW級邁進、單機架衝向1MW級，甚至資料中心走向GW級之後，傳統的伺服器供電架構顯然已經很難繼續支撐這種增長。
這份報告，就把這條技術路線講得非常清楚：從1000A級垂直供電VPWR、Chiplet IVR、3D IVR，到48V向±400V/800VDC升級，再到Power Sidecar、液冷、超級電容與BESS儲能，Google正在重新思考從晶片一直到資料中心的整套供電體系。
今天小編就藉著這份報告，帶大家看看：當AI晶片功耗一路狂飆之後，一場從晶片、封裝、機架一直延伸到資料中心的“電力架構革命”，究竟會如何展開。
一、這份材料真正想說明什麼？
它討論的並不是單一的“晶片電源設計”，而是站在 Google 資料中心的系統視角，分析 AI算力功耗快速增長之後，從晶片、封裝、PCB、機架一直到資料中心電網側，整個供電體系將如何被重新設計。
二、AI算力正在把供電問題從“晶片問題”升級為“資料中心系統問題”
Google首先給出了一個非常鮮明的功率演進方向：未來AI基礎設施正在朝著 10kW級晶片、1MW級機架、1GW級資料中心演進。也就是說，AI算力增長已經不只是讓GPU/TPU功耗增加，而是在同步推高晶片、機架乃至整個資料中心的功率規模。
其中晶片側的問題尤其突出。隨著 Dennard Scaling結束，性能繼續增長越來越依賴更高功耗；與此同時，3D IC逐漸成為主流，又進一步推高單位面積的功率密度。報告還特別指出，真正棘手的不只是TDP：EDP（Electrical Design Power）通常達到TDP的1.5～3倍，並逐漸成為VR設計的瓶頸；di/dt增長甚至快於TDP和EDP。 Chiplet和3D IC還會顯著增加Power Domain數量，讓PDN設計進一步複雜化。
因此，這份報告實際上提出了一個重要判斷，AI晶片的下一輪競爭，不只是電晶體、HBM和先進封裝的競爭，也將越來越成為“供電能力”的競爭。
三、晶片供電架構正在從橫向供電走向“垂直供電”，Google已經實現1000A級量產

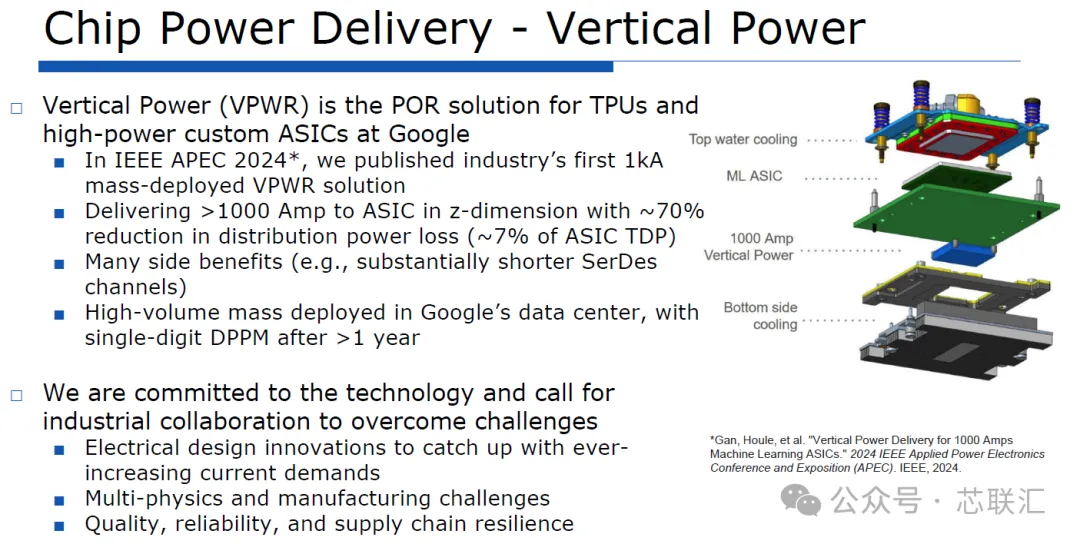

面對數千安培級AI ASIC供電需求，傳統PCB橫向輸電路徑的損耗越來越難以接受，因此Google正在大規模推進 Vertical Power Delivery（VPWR，垂直供電）。
報告披露，VPWR已經成為Google TPU和高功率定製ASIC的 POR（Plan of Record）方案。Google此前已經部署了業內首個 1kA級量產VPWR方案，通過Z方向直接向ASIC輸送超過1000A電流，使配電功率損耗降低約70%，對應大約 ASIC TDP的7%；同時還可以縮短高速SerDes通道。該方案已經在Google資料中心實現大規模部署，並在超過一年運行後保持個位數DPPM。

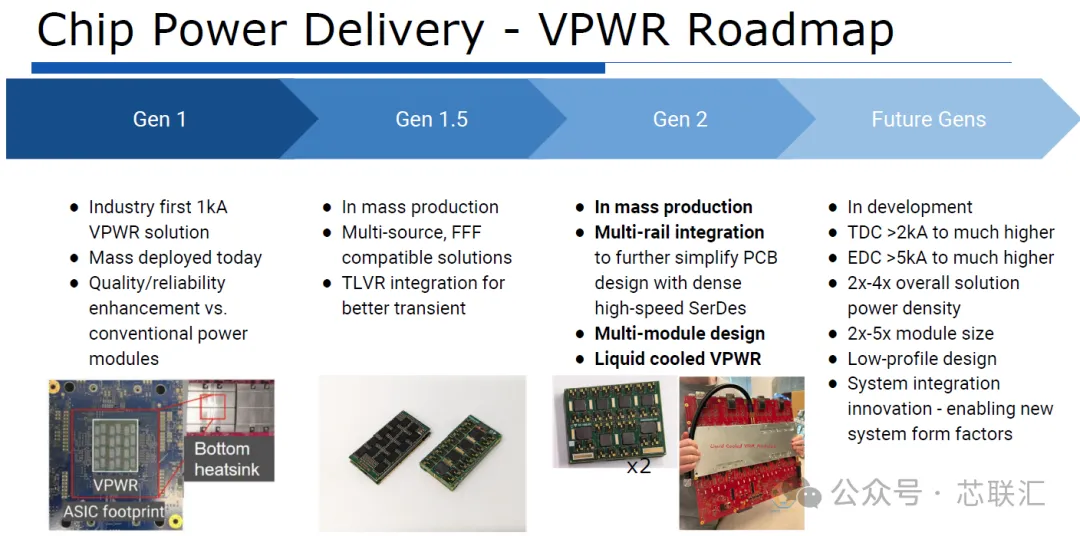

更重要的是，Google直接給出了 VPWR路線圖：
Gen 1 → Gen 1.5 → Gen 2 → Future Generations
Gen 1解決1kA垂直供電；Gen 1.5加入多供應商方案以及TLVR，提高瞬態響應能力；Gen 2進一步引入多電源軌、多模組設計和液冷VPWR；未來方案則瞄準 TDC超過2kA、EDC超過5kA甚至更高，整體方案功率密度提高2～4倍。
這意味著AI晶片供電正在從傳統“PCB旁邊放VRM”的思路，逐漸轉向更靠近晶片、更短供電路徑、更高垂直整合度的架構。
四、IVR將進一步進入封裝甚至矽片，最終可能形成真正的3D供電網路

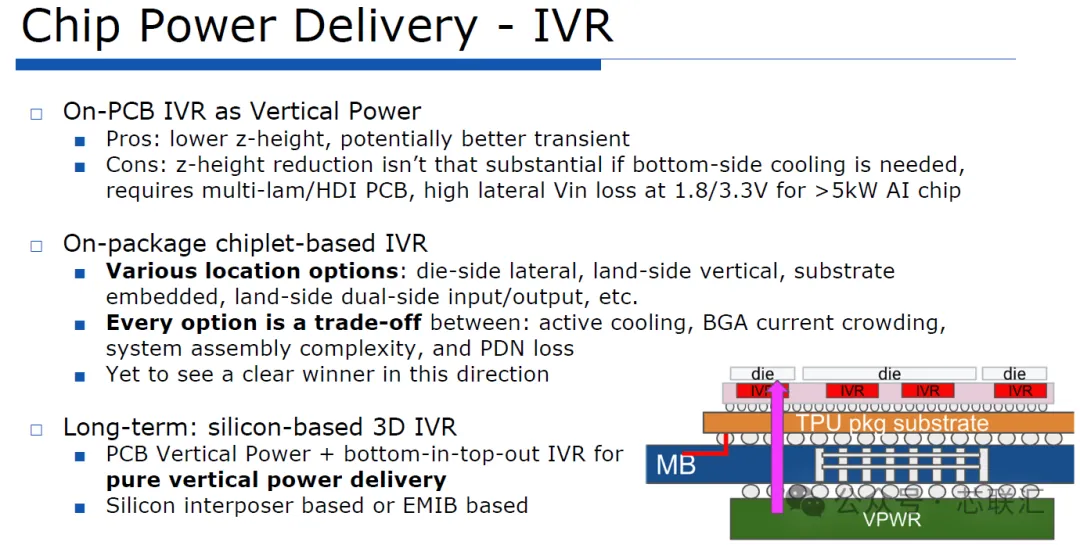

Google並沒有把Vertical Power視為終點，而是繼續討論了 IVR（Integrated Voltage Regulator，整合式電壓調節器）。
短期可以採用 On-PCB IVR，降低Z-height並改善瞬態響應，但隨著AI晶片向5kW以上發展，1.8V/3.3V低壓輸入在PCB橫向傳輸中的損耗會越來越嚴重。
下一階段是 On-package Chiplet-based IVR，即把IVR進一步推進封裝內部，可以部署在Die側、Land側、封裝基板內部等不同位置。但這些架構都必須在主動散熱、BGA電流擁擠、系統裝配複雜度以及PDN損耗之間進行權衡，因此Google認為目前還沒有明顯的最終贏家。
更長期的方向則非常值得關注——Silicon-based 3D IVR。
Google設想將 PCB Vertical Power + Bottom-in/Top-out IVR結合，通過矽中介層或類似EMIB的先進封裝結構，實現真正意義上的 Pure Vertical Power Delivery。
換句話說，未來AI晶片的先進封裝裡整合的可能不只是Compute Die、HBM和高速互連，電源轉換模組本身也可能逐漸進入先進封裝甚至3D堆疊體系。
五、供電和散熱開始融合，AI晶片正在進入“電—熱—機械”協同設計時代
當電流進入數千安培、功率進入數千瓦之後，電源已經無法作為獨立模組進行設計。

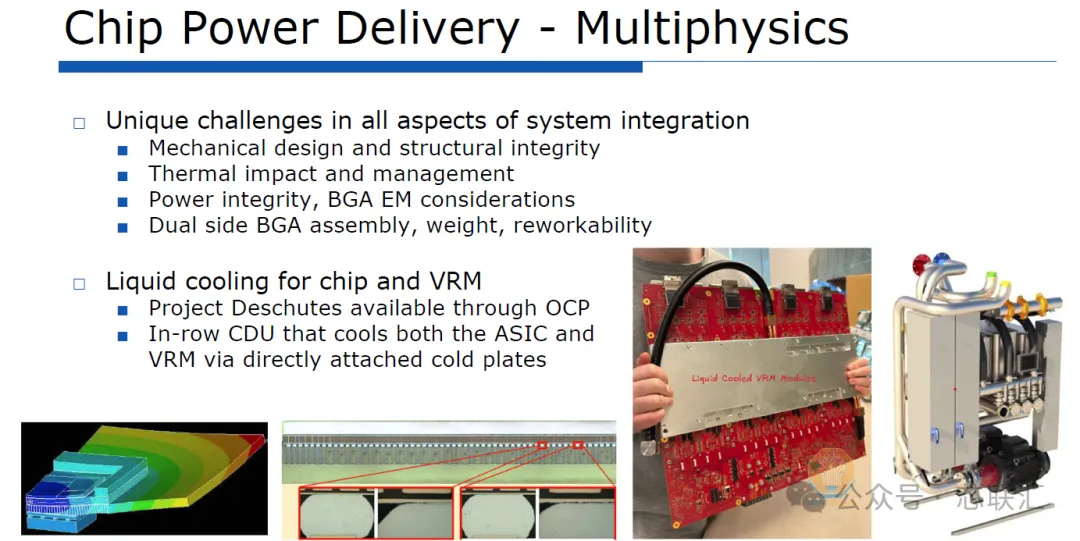

Google特別強調了 Multiphysics（多物理場）問題，其中同時涉及機械結構與可靠性、熱管理、Power Integrity、BGA電遷移、雙面BGA裝配、重量以及可返修性。
這意味著AI晶片的電源設計正在和封裝、PCB、結構以及散熱系統深度耦合。
還明確展示了 ASIC + VRM液冷思路。Google提到Project Deschutes，通過In-row CDU以及直接連接Cold Plate，同時為ASIC和VRM散熱。
因此未來AI伺服器液冷對象可能不再只是GPU/TPU：
GPU/TPU液冷 → HBM/封裝散熱 → VRM液冷 → 整個高功率計算節點協同熱管理。
這也是為什麼AI伺服器供電與液冷產業鏈正在越來越緊密地繫結在一起。
六、機架供電將從48V繼續升級，±400VDC和800VDC成為下一階段方向
晶片功耗增加最終會傳導到機架。

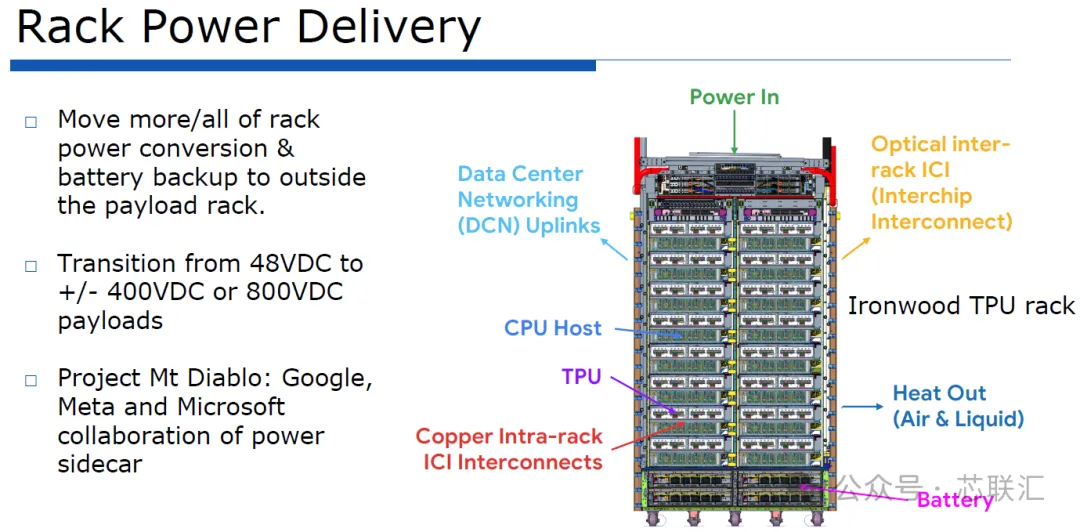

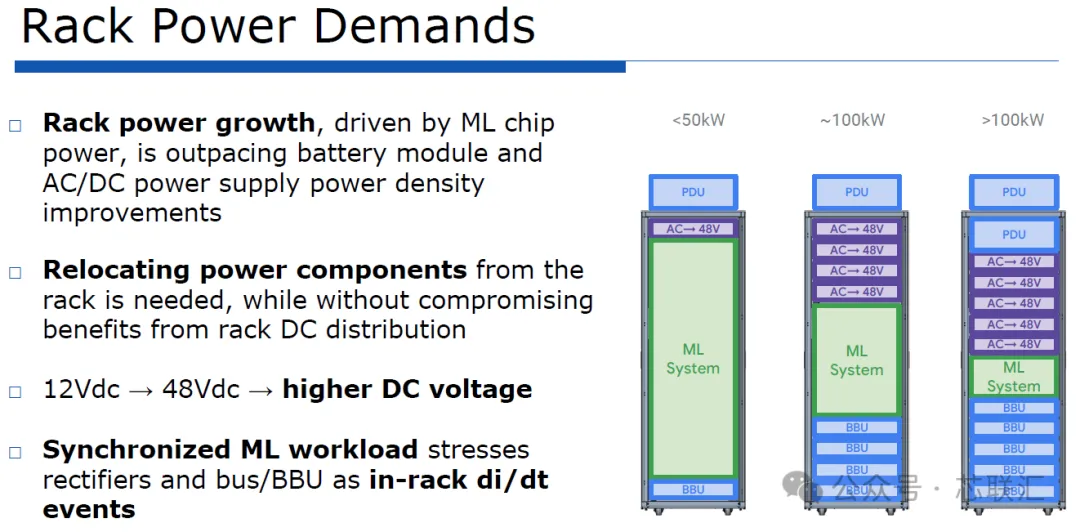

Google指出，AI/ML晶片推動的Rack Power增長速度已經超過電池模組以及AC/DC電源功率密度提升速度。因此繼續在伺服器機架內部堆疊越來越多的電源模組和BBU並不可持續。
於是供電架構正在經歷12VDC → 48VDC → 更高直流電壓，進一步給出了明確方向：將更多甚至全部 Power Conversion + Battery Backup 從Payload Rack中移出去，同時從48VDC升級到 ±400VDC或者800VDC。
Google還介紹了與Meta、Microsoft共同推進的 Project Mt Diablo Power Sidecar。它的核心思想就是把供電基礎設施從電腦架中解耦出來，讓計算Rack更多用於放置TPU/GPU、CPU、網路以及互連裝置。
所以未來AI伺服器可能出現非常明顯的架構變化 “電腦架 + Power Sidecar + 液冷系統”逐漸成為一個整體。

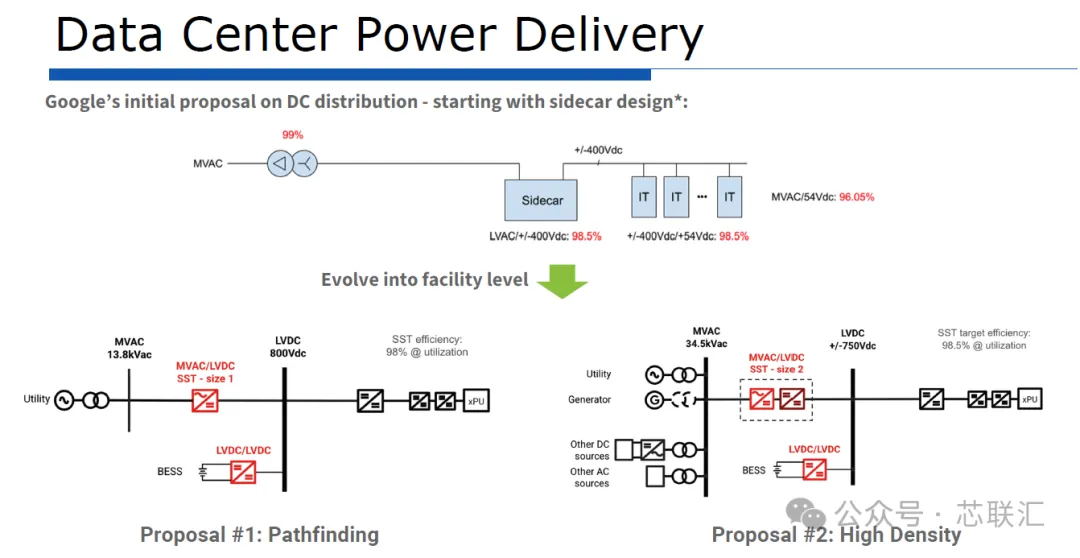

再往資料中心層面發展，則可能進一步演變成 800VDC級直流母線 + 固態變壓器SST + BESS儲能的Facility-Level供電體系。已經展示了Google從Sidecar方案進一步向Facility Level DC Distribution演進的構想。
七、最終方向不是單純“造更大的電源”，而是Chip-to-Data Center全端電源管理
這份報告最後一個非常重要的思想，是 Full-Stack Power Management。

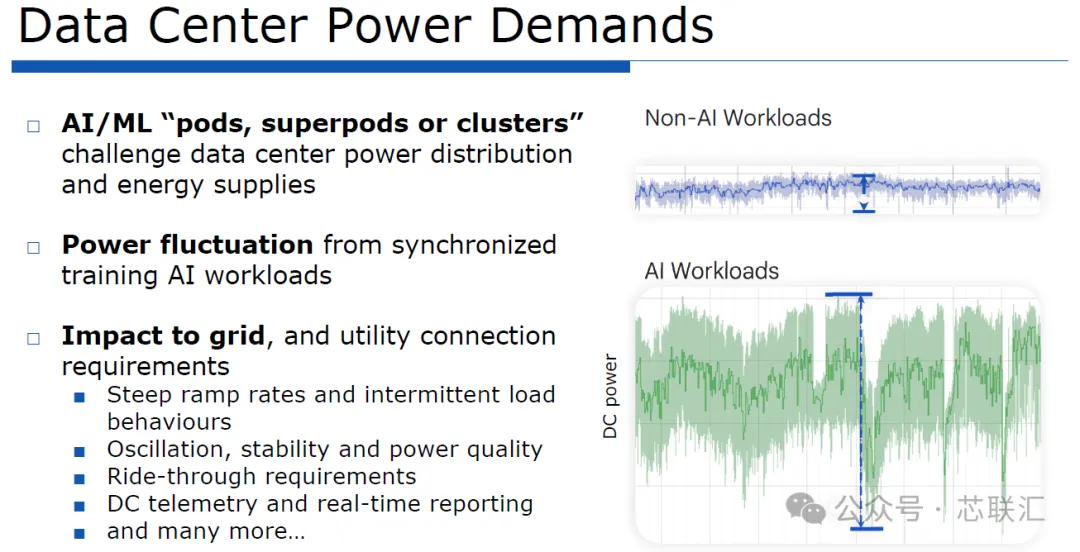

AI負載與傳統伺服器負載不同。大規模AI訓練任務具有高度同步特徵，當大量GPU/TPU同時開始計算、停止計算，或者在Compute-intensive和Networking-intensive階段之間切換時，會產生劇烈的功率和溫度波動。
這種波動不僅影響晶片，還會沿著供電鏈一路向上傳遞 Chip → Package → Board → Rack → Data Center → Grid。
因此Google提出的解決方案並不是單獨增加VRM，而是進行跨層協同設計，包括 Compiler、ASIC硬體功能、Rack級Supercapacitor（超級電容）以及Facility級BESS儲能系統。

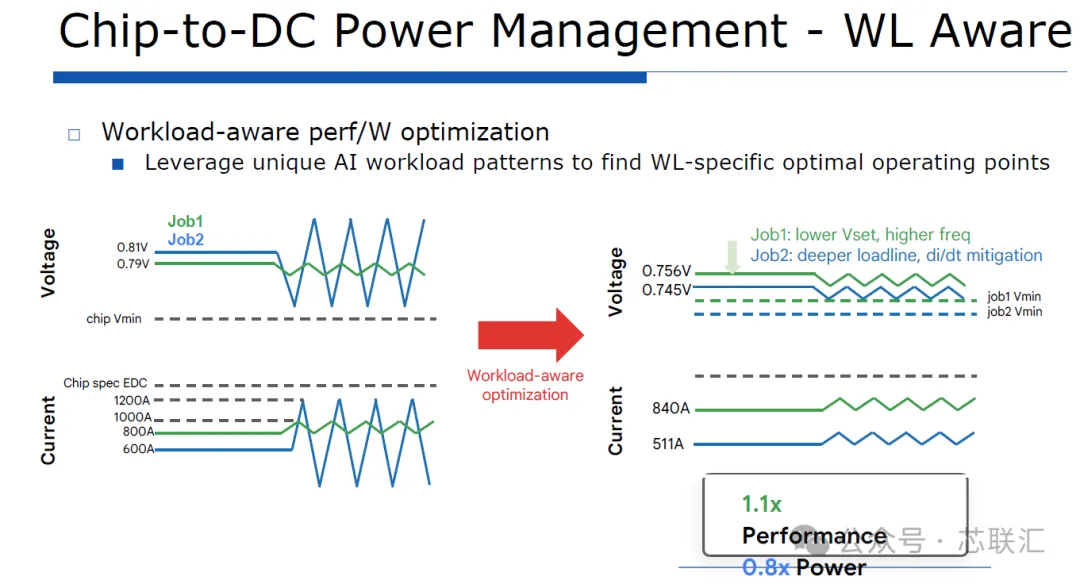

更進一步，Google提出 Workload-Aware Perf/W Optimization：利用不同AI工作負載的特徵，動態尋找不同任務對應的最佳電壓、電流和工作頻率，而不是讓所有AI任務都按照固定的最壞情況進行供電設計。報告展示的示意結果指向了 約1.1× Performance、0.8× Power 的最佳化空間。
小編總結
隨著AI晶片邁向10kW、機架邁向1MW、資料中心邁向GW級，傳統伺服器供電架構已經接近極限，未來AI基礎設施將從“晶片VRM”升級為覆蓋晶片、先進封裝、垂直供電、液冷、800VDC機架、儲能乃至電網的全端電源系統。(芯聯匯)
