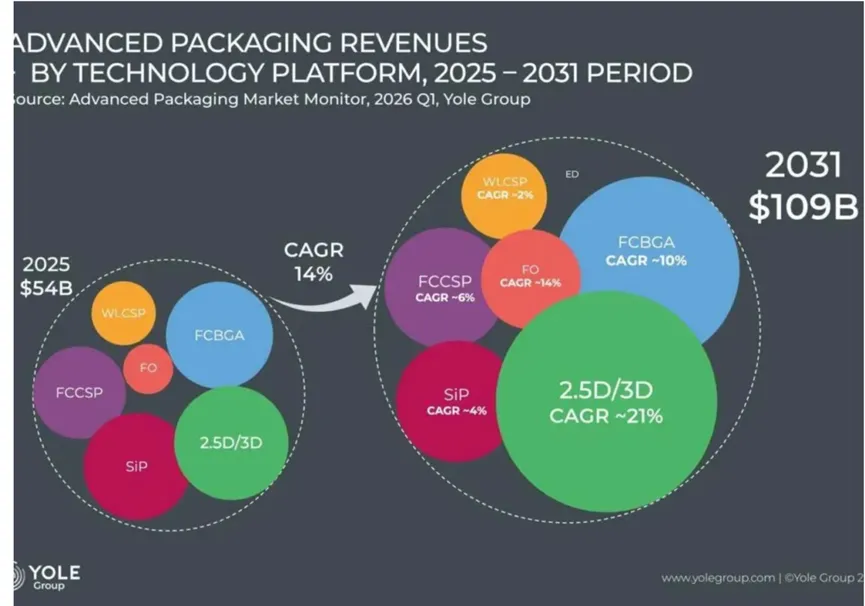

Yole表示，先進封裝市場在2025年達到550億美元，預計到2031年將增長到1200億美元以上。
先進封裝技術正在超越傳統封裝技術，成為半導體封裝行業的主導領域。
定價權已經回歸，但並不均衡：AI封裝、HBM封裝、記憶體測試和高端基板掌握著定價權，而成熟的封裝仍然受到外匯、黃金和銅通膨以及商品化的壓力。
少數幾家企業掌握著供應鏈的守門人：台積電的 CoWoS 產能、味之素的 ABF 基板以及 Nittobo 在 T 型玻璃領域的統治地位，使得日本和台灣成為人工智慧封裝的關鍵咽喉要道。
日月光、PTI、安靠、台積電、SK海力士、Ibiden和優尼美光都在擴大產能，但完工時間集中在2027-2028年左右，短期內市場供應緊張。
先進封裝市場已進入新周期。傳統的後端模式正被系統擴展模式所取代，在這種模式下，封裝決定了人工智慧計算的可用性、記憶體頻寬、供電、散熱和系統成本。

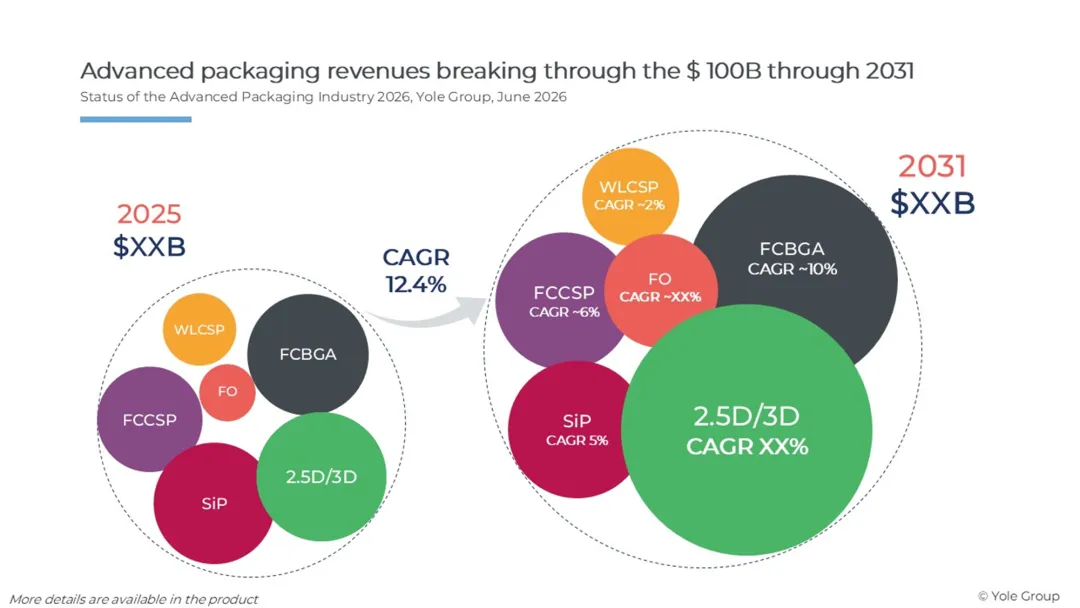

到 2031 年，先進封裝預計將佔半導體封裝總收入的大部分，成為創造系統性能的物理層。
Yole公司的Bilal Hachemi表示：“先進封裝不再是事後的後端考慮因素。它已成為決定人工智慧計算可用性、記憶體頻寬、電源供應和系統成本的物理層。這是一種結構性轉變，而不僅僅是一個增長周期。”
因此，市場中可投資的部分不是一般的“封裝”，而是與人工智慧計算、HBM、記憶體測試、高速基板、CPO 和 IDM 外包相關的後端能力子集。
Yole公司的陳益義表示：“定價權已經回歸，但並非處處如此。那些擁有資質和產能護城河、AI封裝、HBM、高端基板等技術的企業才是定價者。其他企業仍在進行成本競爭。”

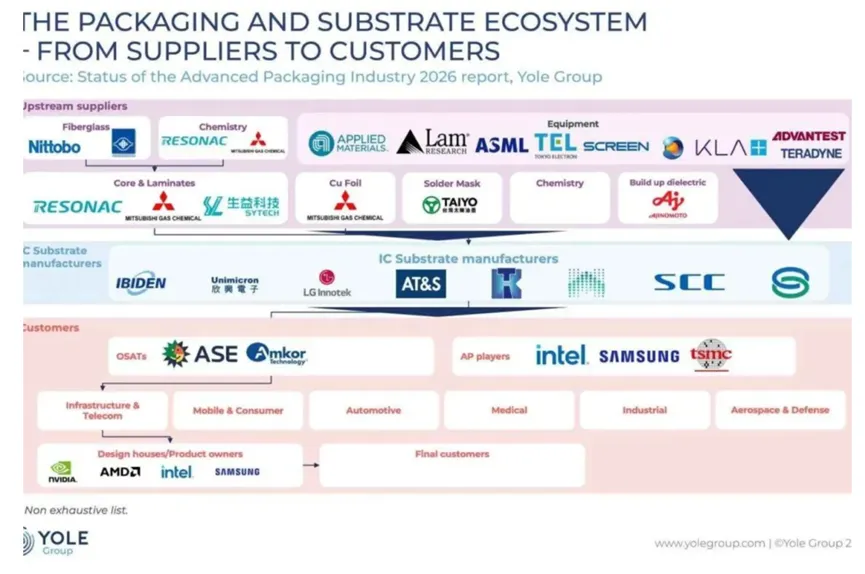

競爭格局反映了這種集中度。台積電的CoWoS產能實際上是領先AI加速器整合的關鍵環節，而味之素的ABF優勢和日東紡的T型玻璃地位使日本成為AI基板材料的咽喉要道。
產能響應範圍廣泛但不均衡：日月光、PTI、安靠、台積電、SK海力士、Ibiden、Unimicron以及多個區域性OSAT項目都在擴張，但項目完成時間集中在2027-2028年左右，而測試產能比封裝產能滯後約一年。
地緣政治正在重塑格局：美國、印度、日本、越南、馬來西亞、韓國和歐洲都在有針對性地建設後端或基板產能。中國則在出口管制壓力下，正在擴大國內外包半導體組裝和測試（OSAT）業務及裝置供應商的規模。
但領先的先進封裝技術仍然集中在台灣、韓國和日本。這不僅僅是資金問題，而是一個完整的生態系統，包括材料、化學、工具和訓練有素的勞動力。
先進封裝，空前重要

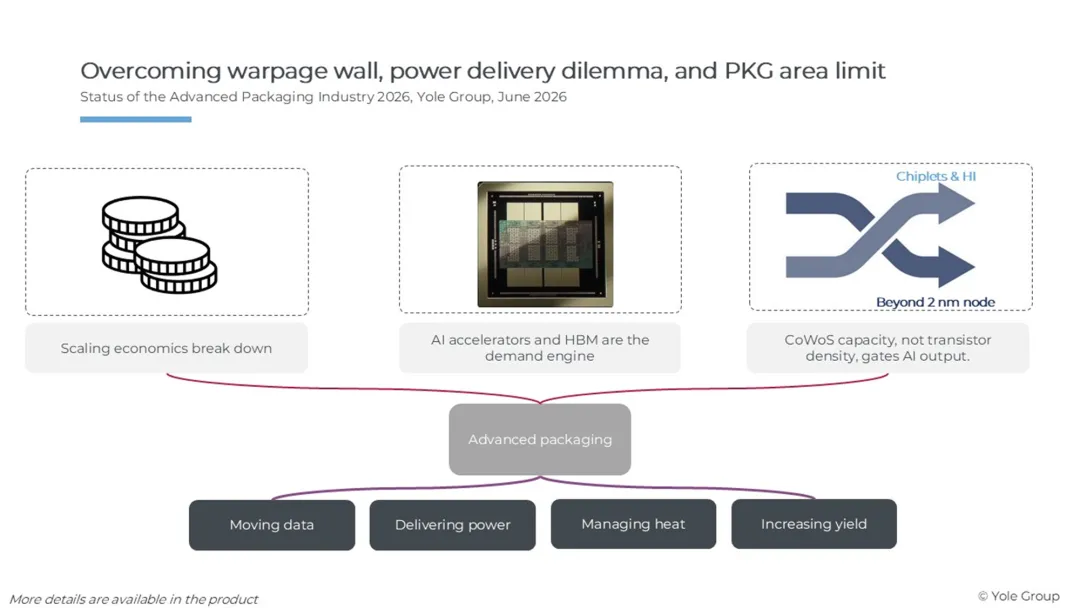

先進封裝已從後端工藝轉變為人工智慧計算周期的核心產能瓶頸。市場趨勢在於封裝如何成為人工智慧硬體輸出的物理控制層。在上一個半導體周期中，瓶頸通常是晶圓產能、領先的前端節點准入或光刻技術。而在這個周期中，瓶頸已轉移到將邏輯、HBM（高密度基板）、IC（積體電路）基板、中介層、橋接層、RDL（粗糙分類層）、散熱解決方案和測試整合到一個高良率系統中的能力。這是市場的關鍵轉折點：封裝已成為計算供應的單元。
最重要的市場訊號是台積電的AP需求正以高復合年增長率增長，而CoWoS產能實際上仍被輝達、超大規模資料中心和領先的ASIC開發商佔據。這使得CoWoS產能成為一項戰略資產。人工智慧加速器的需求不再僅僅取決於輝達、AMD、博通、Google、亞馬遜或微軟能否設計晶片，也不再僅僅取決於台積電或三星能否製造晶圓。它取決於是否存在足夠的2.5D和HBM封裝產能來將這些晶片組裝成系統。這正是OSAT廠商擴大產能、採用先進封裝技術以及FOPLP技術普及的原因所在。
市場正進入高資本支出階段，同時也呈現出更加分化的趨勢。人工智慧/高性能計算 (AI/HPC)、HBM、定製ASIC、AI伺服器、CPO以及高端基板均面臨短缺。與此同時，移動、消費電子以及部分汽車和工業領域仍然具有更強的周期性，且對價格更為敏感。這導致後端市場呈現出雙速發展態勢。傳統OSAT的產量與先進封裝的價值並不相同。最終的贏家並非僅僅是那些擁有最大組裝能力的公司，而是那些在2.5D封裝、混合鍵合、HBM測試、扇出型RDL、大尺寸基板處理、KGD、CPO貼裝以及高功率SLT/老化測試等領域擁有稀缺能力的公司。

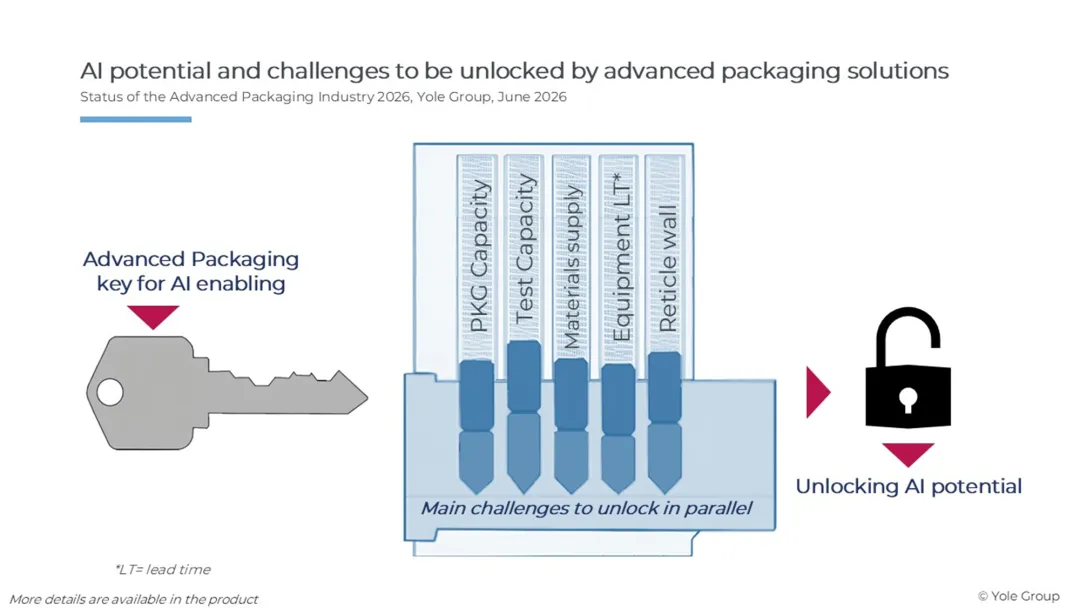

供應鏈日益受到關鍵瓶頸的制約，例如台積電CoWoS產能、積體電路基板原材料、日東紡T-Glass、HBM封裝以及先進測試。台灣、日本和韓國在關鍵領域佔據主導地位，而美國和中國則大力投資以建立國內能力。此外，印度在轉向先進封裝領域之前，曾投資超過6家OSAT（外包半導體封裝測試公司）進入傳統封裝領域。先進封裝領域的總資本支出接近170億美元，反映了整合器件製造商（IDM）、晶圓代工廠和OSAT在先進封裝領域的貢獻，預計這一數字還將繼續增長。因此，先進封裝已成為一個具有戰略意義、資本密集且地緣政治意義重大的環節，它決定了有多少人工智慧計算能力能夠真正進入市場。
先進封裝技術路線圖由三個同步整合方向構成：通過 2.5D/3D 和光纖 (FO) 向外擴展，通過 3D 堆疊和混合鍵合向上擴展，以及通過共封裝光學器件擺脫銅箔。這些並非獨立的技術趨勢，而是對同一系統問題的不同應對方案：人工智慧硬體需要更高的頻寬、更近的記憶體距離、更高的晶片靈活性、更低的延遲、更低的每位元能耗、更優的供電能力以及更易管理的散熱。如今，封裝已成為解決這些權衡取捨的架構。
2.5D/3D 仍然是人工智慧加速器時代的核心技術。CoWoS 整合是參考平台，因為它解決了在高頻寬互連基板上放置大型邏輯晶片和多個 HBM 堆疊的迫切需求。矽中介層可提供高密度布線、均勻的 HBM 訪問和高性能，但同時也帶來了成本、光罩、面積和容量方面的限制。因此，技術爭論的焦點已從“是否需要 2.5D”轉向“那種 2.5D 架構擴展性最佳”。台積電的 CoWoS 仍然佔據主導地位，日月光的 FOCoS 和安靠的 2.5D/HDFO 產品線正在擴展，而英特爾的 EMIB/EMIB-T 正在成為最可靠的基於橋接技術的替代方案。關鍵的技術轉變在於選擇性矽：在頻寬承載需求的地方使用高密度矽，而在有機布線、橋接布線或扇出布線能夠滿足需求的地方，則避免建構完整的大面積矽中介層。
(半導體行業觀察)
