30秒速讀
●輝達掏15億美元，與封測廠商Amkor簽多年協議——工廠還沒建好，產能先鎖定
●AMD同周發佈Helios機架系統，72顆MI455X搭載432GB HBM4，比輝達Vera Rubin多50%視訊記憶體
●三星憑12層HBM4獨家供應AMD，打破SK海力士58%份額壟斷，HBM格局生變
●韓國392兆韓元砸向HBM和先進封裝，SK海力士280億美元ADR募資全部投入產能
●中國四大封測企業半年擴產投資274億元，但2.5D/3D高階中國國產化率不足10%
●小編判斷：AI算力鏈的利潤中心正從「造晶片」向「裝晶片」轉移，先進封裝成為新卡脖子環節
結論先行
一顆AI晶片從設計到能用，中間隔著一道正在變貴的關卡——先進封裝。
當輝達願意為一家還沒建好工廠的封測企業預付15億美元，當AMD的新一代GPU比輝達多塞50%的HBM視訊記憶體，當韓國兩大記憶體巨頭拼出392兆韓元砸向封裝產能——三件事指向同一個結論：
AI算力的競爭邏輯變了。瓶頸不再只在晶圓製造，先進封裝和HBM正在成為決定誰能交付、誰能賺錢的關鍵環節。
事實層
輝達15億買「期貨產能」
7月24日，輝達宣佈與全球封測龍頭Amkor達成15億美元多年合作協議。
這筆錢不是買現成產能——Amkor在亞利桑那州的新工廠要到2027年中才建成，2028年初才能投產。輝達相當於提前兩年，為下一代AI晶片鎖定封裝產能。
協議內容也不只是「佔位」。雙方將聯合開發高密度互連、異構整合等下一代封裝技術。消息公佈後，Amkor盤後股價跳漲12%。
這不是輝達一個人的動作。台積電此前已與Amkor簽訂十年合作協議，將部分CoWoS先進封裝和測試訂單交給這座工廠。
AMD的「容量哲學」
幾乎同一時間，AMD在舊金山發佈Helios機架級AI系統。
核心看點是MI455X GPU：搭載432GB HBM4視訊記憶體，頻寬19.6TB/s，採用三星獨家供應的12層HBM4堆疊。一個Helios機架整合72顆MI455X，總HBM4容量達31TB。
對比輝達即將推出的Vera Rubin NVL72，Helios多了50%的HBM容量、15%的AI算力，每美元Token產出高出30%。
AMD走的是「容量優先」路線——更多視訊記憶體裝更多模型參數，適合長上下文和Agent推理場景。微軟Azure已計畫規模部署，五大雲廠商全部背書。
HBM的「三國殺」
AMD選擇三星的12層HBM4，背後是記憶體巨頭格局的微妙變化。
SK海力士曾以58%的份額穩坐HBM頭把交椅，輝達七成HBM訂單都給它。但據機構預測，2026年全年其份額將降至43%，三星將從17%追至33%。
據報導，三星率先量產HBM4，良率約70%。SK海力士則在7月10日完成納斯達克上市，融資約265億美元——史上最大外國公司赴美IPO，資金全部砸向HBM產能擴張。
7月初，韓國政府公佈392兆韓元（約2.1兆人民幣）投資計畫，三星和SK海力士分別投入140兆和100兆韓元，核心方向就是HBM晶圓廠和先進封裝。
中國國產封測的「百億軍備賽」
海外巨頭瘋狂擴產，中國也沒閒著。
2026年上半年，中國四大封測企業累計宣佈擴產投資274.2億元：長電科技78億上海臨港、通富微電42.2億定增、華天科技30億南京、甬矽電子124億。
但一個扎心的數字是：2.5D/3D高階先進封裝的中國國產化率仍不足10%。全球先進封裝市場2026年將達587億美元，同比增長近一倍，但高端環節的蛋糕大多還在海外廠商手裡。
底層邏輯
第一層：瓶頸轉移了
過去兩年，AI算力的卡脖子環節是晶圓製造——台積電的3nm產能、CoWoS產能，決定了一顆GPU能不能造出來。
但2026年的新現實是：晶圓產能在爬，封裝產能跟不上。
一座先進封裝新廠從開工到跑出穩定量產良率，至少需要兩到三年。而AI算力需求每年翻倍增長。這個時間差，就是輝達花15億搶「期貨產能」的根本原因。
封裝從「保護晶片的殼」變成了「定義算力的台」。
這不是概念炒作，是產業地位的結構性重估。
第二層：先進封裝為什麼變貴了
AI晶片的封裝和傳統晶片完全不是一回事。
一顆高端AI晶片，要把GPU裸片和多組HBM記憶體裸片，在指甲蓋大小的空間裡用微米級線路精準拼在一起。中介層上最細的銅線只有幾微米寬——頭髮絲直徑的幾十分之一。
然後是散熱。高端AI晶片功耗已達數百瓦，部分接近1000瓦。GPU和HBM材料不同，受熱膨脹係數不一樣，溫度反覆變化容易翹曲變形。良率控制極難。
某個連接點出問題，整套產品報廢，連已經造好的GPU和HBM也跟著陪葬。
這就解釋了為什麼先進封裝的毛利率能到48%-55%，遠高於傳統封測的20%-30%。技術難度直接轉化為利潤厚度。
第三層：HBM是封裝的「乘數」
先進封裝的價值，很大一部分來自HBM。
沒有HBM，AI晶片的封裝就是普通封裝。有了HBM，封裝變成了「在晶片級組裝微型超算系統」。
HBM本身也在變貴：從8層堆疊到12層，單顆容量翻倍，但封裝難度指數級上升。三星的12層HBM4獨家供應AMD，既是技術突破，也是供應鏈博弈——誰拿到HBM，誰就拿到AI晶片的入場券。
2026年全球HBM市場規模546億美元，產能缺口維持在50%-60%。這個缺口不填上，先進封裝的產能擴張就是空轉。

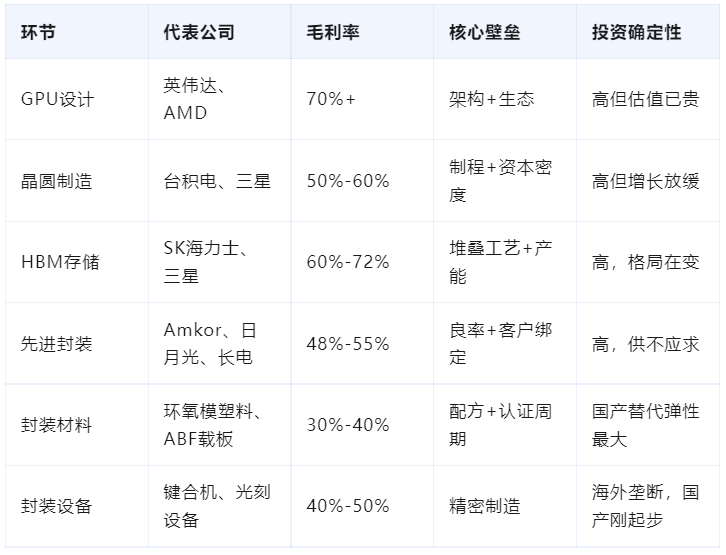

價值地圖：算力鏈各環節利潤分佈
為了讓大家更直觀地看懂這條鏈，小編梳理了AI算力鏈從上游到下游的價值分佈：
一條線索很清晰：越往下遊走，中國國產化率越低，但替代彈性越大。封裝材料和裝置環節，是未來三年中國國產替代紅利最集中的地方。
金句
AI算力鏈的利潤中心，正在從「誰設計晶片」轉移到「誰能把晶片裝起來賣出去」。
輝達花15億搶一座還沒建好的工廠——因為它知道，未來三年真正的稀缺資源不是GPU，是封裝產能。
小編的三個判斷
判斷一：先進封裝是2026-2028年確定性最高的算力子賽道
全球先進封裝市場一年翻倍，CoWoS訂單排到2027年，2.5D封裝緊缺持續到2027年才可能緩解。產能即訂單的賣方市場格局，至少維持18個月。
對投資者來說，這個環節的確定性高於模型層（還在卷價格）和應用層（還在找PMF）。但要注意區分——真正繫結AI晶片、HBM、Chiplet的封測企業才有價值，蹭概念的不算。
判斷二：HBM格局要變天，三星在搶回話語權
SK海力士的份額從58%向43%滑落，三星從17%追至33%。AMD選擇三星的12層HBM4，說明三星在HBM4良率和堆疊層數上已經追上甚至局部超越。
這對投資意味著：不能只看SK海力士，三星電子的HBM業務被嚴重低估。同時，中國長鑫、長江記憶體的HBM替代進度值得關注——中國國產HBM每突破一層，都是百億級市場。
判斷三：中國國產先進封裝是「卡脖子」也是「大機會」
2.5D/3D中國國產化率不足10%，聽起來是劣勢，但對投資者來說是巨大的替代空間。大基金三期把先進封裝列入重點支援方向，頭部企業資本開支向百億級靠攏。
關鍵看什麼？看良率爬坡進度和客戶認證。長電科技的XDFOI平台量產良率 reportedly 98%以上，通富微電深度繫結AMD——有真實客戶、有量產資料的公司，才值得跟蹤。(大智投)
