當你手機裡存滿照片、當你打遊戲卡頓時、當AI模型訓練到一半報錯"視訊記憶體溢出"——這些日常場景背後，是四類記憶體晶片在無聲分工。它們名字相近，卻有著截然不同的"性格"與"使命"。
開篇：一場關於"速度與容量"的永恆博弈
打開電腦發現它變慢了；手機提示記憶體空間不足；AI模型訓練到一半突然報錯"視訊記憶體溢出"……這些問題看似五花八門，背後卻指向同一個根源：資料跑得沒有計算快。
過去四十年，半導體的"交通規劃"始終面臨一道選擇題——要麼快，要麼多。想速度快，就得接受容量小、成本高；想容量大，就得忍受慢吞吞的讀寫。你桌上的SSD可以存幾TB資料，但打開一個程序要等好幾秒；你的記憶體訪問速度是納秒級，但斷電就清空一切。
這場博弈催生了四種完全不同的記憶體晶片。它們各自守著不同的技術路線，在不同的應用場景裡各司其職。搞清楚它們的差異，你就搞懂了半個半導體產業。
分類標準其實很簡單：資料在斷電後還在不在。不保留的叫"易失性"，保留的叫"非易失性"——順著這條線，我們逐一拆解四兄弟。
圖1：記憶體層次結構金字塔——越往上速度越快但容量越小
第一章 DRAM：電腦的"臨時工作台"
一句話理解
DRAM就像你辦公桌上的便簽——用起來隨手可得，但一斷電就全沒了。它是CPU直接訪問資料的地方，所有正在運行的程序和正在處理的資料，都在這塊"工作台"上。
技術原理解析
DRAM的記憶體單元只有兩個元件：1顆電晶體 + 1顆電容（簡稱1T1C）。電容充滿電代表"1"，沒電代表"0"。CPU要讀寫資料，先通過電晶體"打開門"，再操作電容。
問題來了——電容會漏電。充滿的電荷大約在幾十毫秒內就會漏光，資料就丟了。所以DRAM需要不斷"刷新"，一遍遍重新充電，保持資料。這個"動態"維護的特性，就是"Dynamic"這個詞的由來。
刷新操作需要時間，這就是DRAM的延遲來源。但即便如此，DRAM的訪問速度仍然在納秒級（10⁻⁹秒），比SSD的微秒級（10⁻⁶秒）快了整整三個數量級。
技術代際演進
DRAM的進化主線是製程微縮——把單元做得更小，在同樣面積裡塞進更多記憶體單元。
| 工藝節點 | 行業現狀 |
|---|---|
製程越先進，功耗越低、密度越高。但這條路線正在逼近物理極限——電容小到一定程度，漏電問題會急劇惡化。行業正在探索4F²架構和CBA技術（把記憶體陣列與周邊電路分離製造），開啟3D DRAM的新篇章。
當前頂配參數
以SK海力士LPDDR6為例：製程第六代10nm級 (1c)，速率10.7-14.4 Gbps，功耗比上代降低30%，適用於旗艦手機、AI PC。
通用伺服器DDR5：雙通道約100 GB/s，單條16-128GB。
第二章 NAND Flash：資料的"永久倉庫"
一句話理解
NAND就像圖書館的書架——容量巨大、斷電不丟資料，但找一本書需要時間。它是SSD、手機記憶體、USB 隨身碟的物理基礎。
技術原理解析
NAND的核心是浮柵（Floating Gate）結構——在電晶體內部包裹一層獨立的"懸浮"導體，用它捕獲和保存電荷來表示資料。與DRAM不同，NAND寫入資料需要先"擦除"整個 block，讀取則是以"頁"為單位。
這種設計讓NAND的記憶體密度遠超DRAM——在同樣的晶片面積上，NAND可以多存20倍以上的資料。但代價是速度：NAND的讀寫涉及複雜的電荷操作，延遲在微秒級，比DRAM慢了約1000倍。
關鍵轉折發生在2010年代——2D NAND遇到瓶頸，廠商開始向3D垂直堆疊發展。就像把平房改成摩天大樓，層數越高，容量越大。
3D NAND層數競賽
記憶體行業正在上演一場"誰樓蓋得更高"的競賽。這不是數位遊戲——每增加一層，都意味著更複雜的工藝、更高的良率挑戰、更大的資本支出。
| 廠商 | 最新層數 | 備註 |
|---|---|---|
| SK海力士 | 321層 | |
行業預計到2027年，頭部廠商將推出400-500層的NAND；三星提出的目標是2030年突破1000層。
第三章 HBM：AI算力的"高速公路"
一句話理解
HBM是DRAM的"超級立體版本"——把多層DRAM像疊樂高一樣垂直堆疊，用密密麻麻的"隧道"連接，讓資料以高速公路的速度湧入GPU。它是AI訓練時代的"隱形王者"。
記憶體牆：為什麼需要HBM
要理解HBM為什麼誕生，先要理解電腦體系結構中的一個核心矛盾：計算核心越來越快，但資料供給越來越跟不上。
CPU/GPU的算力以每年30-50%的速度增長，但傳統記憶體的頻寬增長只有10%左右。就像餐廳裡廚師手藝越來越好，但食材配送跟不上，廚師只能幹等著。
這個瓶頸在2010年代初被正式命名為"記憶體牆"（Memory Wall）。當時GPU計算能力爆發，但GDDR5記憶體的頻寬成為制約因素。AMD和SK海力士意識到：問題的根源在於資料要跑過長長的PCB電路板——距離太長，訊號衰減嚴重，能跑的"車道"（引腳）也有限。
💡 核心洞察：HBM的解法極具顛覆性——別讓資料在PCB上跑了，讓它"坐電梯"直接到GPU旁邊。
圖2：HBM與HBF垂直堆疊結構對比

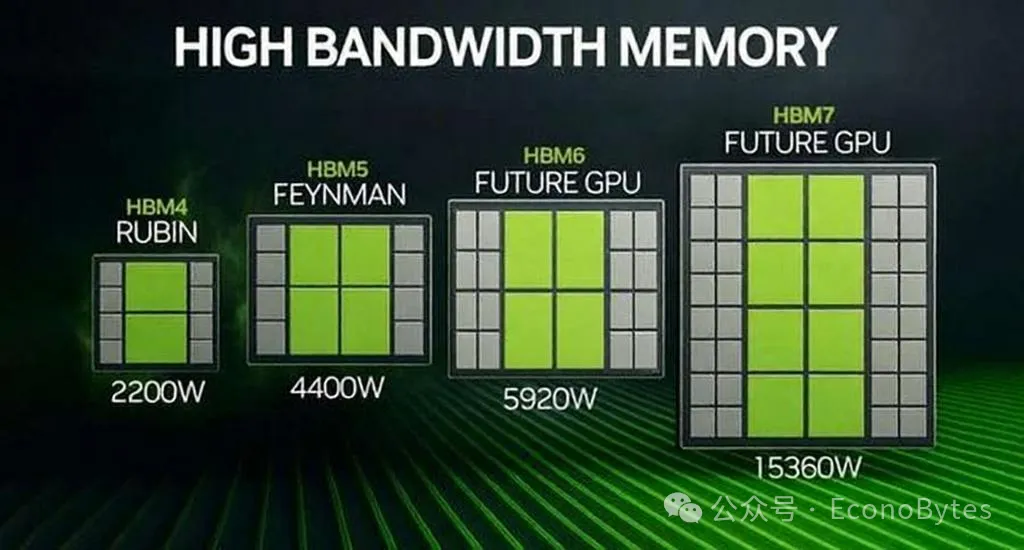

HBM代際演進
| 代際 | 年份 | 頻寬 | 容量 | 堆疊層數 | 關鍵突破 |
|---|---|---|---|---|---|
| HBM4 | 2025 | 2.0-3.3 TB/s | 64 GB | 4-16層 | 2048-bit位寬 |
12年間頻寬增長25倍——從128 GB/s到3.3 TB/s。
第四章 HBF：架在"倉庫"與"高速公路"之間的橋樑
一句話理解
HBF是NAND的"高鐵版本"——用HBM的思路改造NAND，讓它既能像SSD一樣存海量資料，又能以接近記憶體的速度被讀取。它不是更快的SSD，而是被重新設計成高頻寬記憶體的NAND。
為什麼AI需要HBF
HBM很快，但它有一個致命的軟肋：容量太小。
當前頂配的HBM3E，單顆最大容量36GB，一顆GPU配8顆也就192GB。但GPT-4這樣的兆參數模型，完整載入需要約3.6 TB記憶體——HBM根本塞不下。
這就催生了一個尷尬的局面：AI推理時，模型權重、KV快取、上下文資料需要頻繁在HBM和SSD之間搬運。SSD的頻寬只有約7 GB/s，跟不上GPU的計算節奏——整條流水線都在等資料。
💡 核心洞察：HBF的出現，就是要填補HBM和SSD之間那道寬寬的鴻溝——以相近頻寬提供8-16倍於HBM的容量。
HBF標準規範（2026年8月剛發佈）
2026年8月4日，SK海力士與閃迪在FMS 2026峰會上正式發佈了HBF的首個開放標準規範。
| 參數 | 規格 |
|---|---|
| 堆疊方案 | |
| 單顆最高容量 | |
| 讀取頻寬 | |
| 延遲 | |
| 互聯標準 | |
| 物理相容性 |
第五章 四維對比：四兄弟的"性格圖譜"
圖3：四類晶片在"速度-容量"象限中的分佈——HBF填補了HBM與NAND之間的空白
| 維度 | DRAM | NAND | HBM | HBF |
|---|---|---|---|---|
| 揮發性 | ||||
| 訪問延遲 | ||||
| 讀取頻寬 | 1.2-3.3 TB/s | 1.6-3.0 TB/s | ||
| 容量密度 | 20x+ | 8-16x vs HBM | ||
| 單位成本/GByte | $0.1-0.3 | |||
| 主要應用 |
第六章 系統協同：四兄弟如何分工
讓我們以一台AI伺服器為例，看四類記憶體晶片如何協同工作。

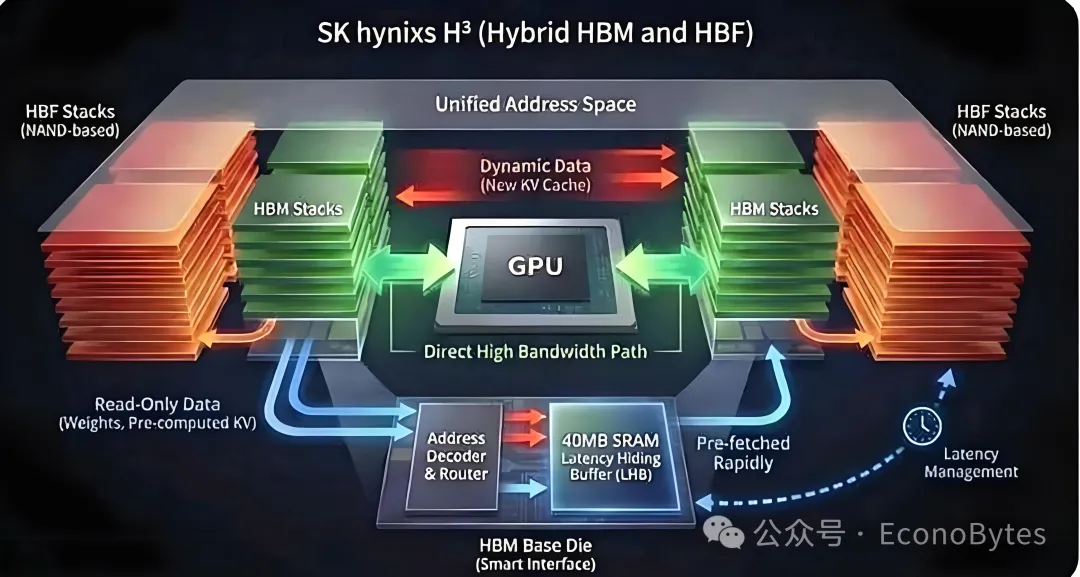

圖4：AI伺服器中四類記憶體晶片的協同工作模式
資料流動實例：一次大模型推理
啟動階段：模型權重從SSD載入到HBF（頻寬瓶頸），再傳輸到HBM（速度瓶頸）。
推理進行時：當前層的啟動值寫入HBM供下一層直接讀取；產生的KV快取寫入HBF（容量大）；超出HBF容量的歷史快取swap到SSD。
多輪對話：上下文窗口滾動，HBF中的歷史KV快取被反覆讀取，SSD做備份。
結語：立體堆疊——記憶體晶片的共同歸宿
回望四類記憶體晶片的發展軌跡，一個清晰的趨勢浮現出來：大家都開始"站起來"了。
DRAM從平面走向HBM的3D堆疊，用TSV穿層解決記憶體牆；NAND從2D平面走向3D垂直堆疊，層數從32層一路攀升到321層；HBF則是NAND向HBM學習的新物種，用堆疊換頻寬。
立體堆疊的本質是用"垂直空間"換"水平頻寬"——在有限的PCB面積上，通過堆疊晶片獲得更多的"樓層"和更多的"道路"。
這條路的盡頭是什麼？可能是整個系統級的3D堆疊——計算單元、記憶體、互連全部堆在一起，形成真正的"記憶體計算融合"。彼時，"記憶體"和"硬碟"的邊界將徹底模糊。
但在那之前，四兄弟還得各幹各的。畢竟，每種技術都有它的邊界——HBM快但貴，NAND大但慢，DRAM便宜但容量有限，HBF新但生態待建。
理解它們的分工，就是理解現代計算架構的鑰匙。
附註：本文資料截至2026年8月。HBF標準剛發佈，量產時間表尚未公佈；3D NAND層數競賽仍在持續；HBM4的量產節奏也牽動整個AI產業神經。記憶體晶片的故事，遠未到終局。(EconoBytes)
