台積電玻璃芯CoPoS的三種封裝方案

RexAA
•
AI速讀
台積電正積極推進玻璃基板封裝(CoPoS)技術,旨在利用玻璃的平整度與穩定性提升面積效率。目前聚焦於三種結構方案,並與 Ibiden 等廠商驗證 310mm 面板方案以降低風險。業界傳聞輝達已與康寧合作配合台積電 2028 年量產目標,且台積電近期在中國大陸調研 TGV 工藝。分析指出,若 CoPoS 成功轉型,可能會導致 CoWoS 產能進一步短缺。

IEEE EPS SCV會議上,Unimicron公司的John Lau闡述了玻璃可以融入堆疊結構的不同位置:中介層、基板或橋接式中介層下方。

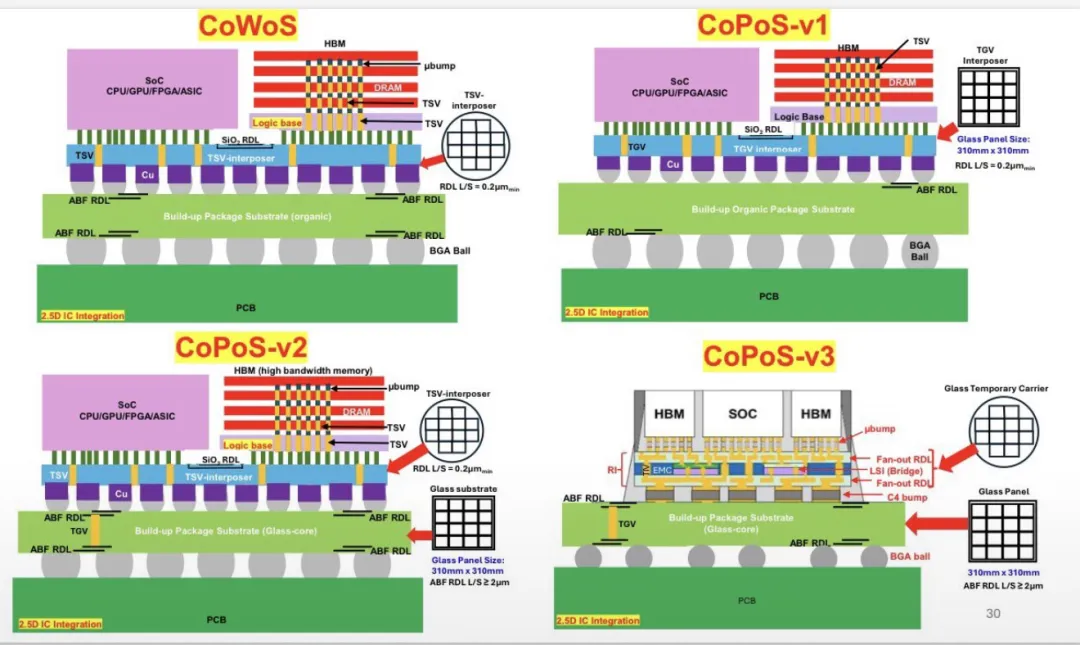

以下是台積電CoPoS的三種可能結構:

- 有機基板上的玻璃TGV中介層。

- 玻璃芯基板上的矽TSV中介層。

- 玻璃芯基板上的帶有嵌入式矽橋的CoWoS-L型重構中介層。


鑑於人們對600mm面板尺寸的熱情高漲,Lau認為310mm × 310mm的尺寸既足以獲得大部分面積效率提升(UTR約為88%,而300mm晶圓約為50%),又足夠小,可以復用300mm工藝技術。 這是台積電和日月光方案的關鍵所在 。

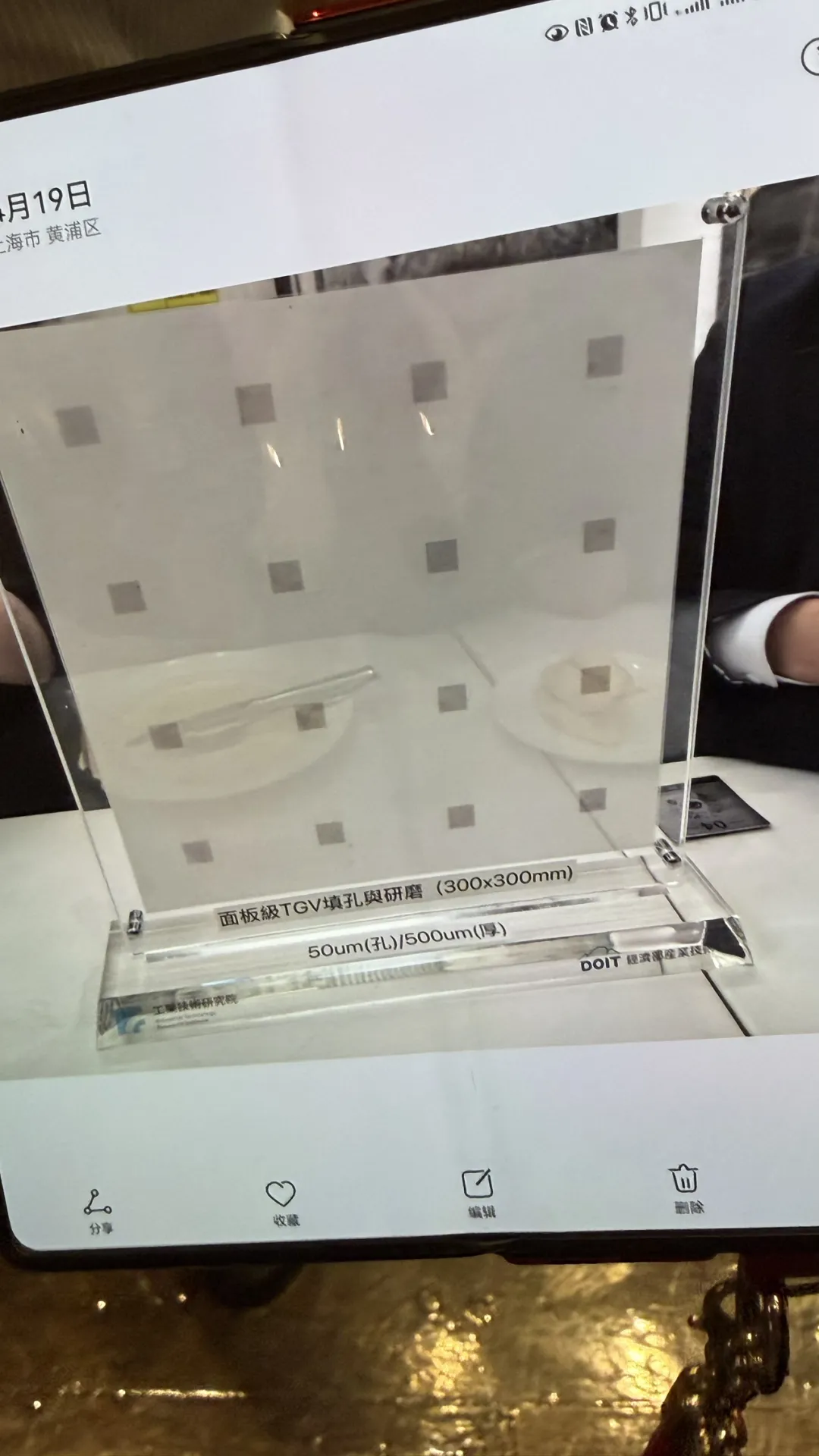

台積電玻璃中介層樣品


因此,玻璃基板在平整度和尺寸穩定性方面的優勢得到了充分論證。

業界已普遍採用 310mm 面板,這降低了所有廠商的裝置風險。除了rapidus 採取了600mm的。

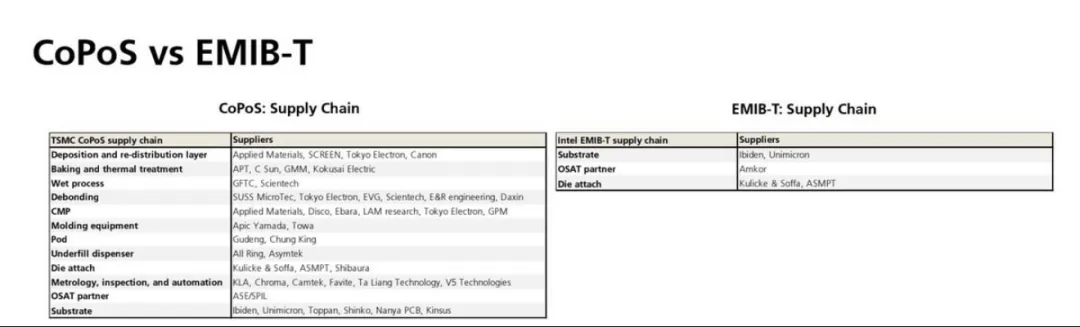

台積電正與 Ibiden 和 Innolux 合作,驗證用於 CoPoS 的玻璃基板。

台積電CoPoS必須誓會成功, 並可能會放慢新增CoWoS的產能, 使得CoWoS產能更短缺。

John Lau將出席iTGV2027無錫玻璃基板大會。

近日相關傳聞梳理下:

1、輝達聯合SCHMID、康寧發力CoPoS面板級封裝與TGV玻璃通孔,來配合台積電目標2028量產。

2、近期,台積電多次造訪輝達中科廠,討論下一代CoPoS先進封裝的產線佈局方案。這並非普通的商務拜訪。

3、台積電來福建和廣東的玻璃芯板廠和TGV核心工藝已經做了一輪調研….
