大家好我是佳螢😊4/5(日)美股歷經3月震盪後，市場情緒受消息面影響，仍偏審慎保守。中東局勢不確定性仍在，相關強硬言論持續干擾市場信心，資金操作轉趨保守，風險性資產反彈力道受限。其中，製藥族群受新藥題材支撐維持韌性，反觀消費性族群則因需求疲弱與成本壓力，表現相對承壓，資金輪動明顯。經濟數據方面，美國零售銷售優於預期，ISM製造業指數維持擴張，顯示經濟基本面仍具支撐，但通膨壓力尚未完全消退，聯準會政策走向不確定性仍高，市場對後續政策仍持觀望態度。台股上周五（2日）受消息面干擾快速回測至32,522點，高低震盪逾800點，終場下跌602點，收在32,572點，成交量6,729億。儘管短線波動加劇，但資金並未明顯退場，季線有守，加上季線上揚，有一定的支撐力道存在；代表中小型股的OTC櫃買指數，也是相對抗跌，守穩在月線、季線之上，台股整體盤勢仍維持偏多格局，市場亦聚焦即將登場的Touch Taiwan 2026（4月8日至10日），在AI與高速運算需求推升下，今年首度強化矽光子主題，市場預期未來2至3年有望迎來「光進銅退」的產業轉折，相關供應鏈後市表現值得持續關注。美伊衝突持續台股呈現震盪佳螢在上週挑中的股票相對強勢噴出!🔶【7721微程式】逆勢大漲26.8%🥇近年積極布局AIoT與感測整合並規劃設立研發中心強化長期技術實力在AI與半導體擴產題材加持下推升股價表現登上台股王最強飆股本周布局https://pse.is/8wguuw看完請點讚支持也歡迎分享唷!下周最佳一檔：群翊（6664）理由：跨入半導體先進封裝。佳螢要提醒大家資金夠投資朋友要記得分散風險沒有太多資金的投資朋友請不要集中單重壓單支股票才能夠控管風險自行買賣的投資朋友不要去追高要嚴格控制風險佳螢看好的產業或公司大家考慮清楚再決定去買進或投資分析不會永遠百分之百正確也一定會有失誤的時候佳螢也不鼓勵追高我看好的股票也沒有藉此炒作希望大家來抬轎的意圖#如果你不是會員，請自己負責自己的決定最後這邊也要提醒大家正確的買賣點建議跟著佳螢積極操作才能夠掌握最佳的買賣點唷!!!想跟著佳螢老師賺錢的投資朋友歡迎私訊佳螢!!👉https://lin.ee/qbIXuMw或撥☎️0800-66-8085更多的財經資訊歡迎加入佳螢的LINE社群~^_^LINE ID搜尋: @win1788 (@不可省略)若你是使用手機版https://line.me/R/ti/p/%40win1788(點擊網址就可以加入了)

個人網站https://winner16888.wordpress.com/Telegram：直接點擊加入https://t.me/winner168168加臉書好友或追踪https://www.facebook.com/li.jenny.142追蹤IG:https://www.instagram.com/stock_win178/追蹤threads：https://www.threads.com/@stock_win178TilK TOKhttps://www.tiktok.com/@jiaying178Youtube影音頻道 精彩解盤影片不容錯過!(記得按讚，訂閱並打開小鈴鐺)http://yt1.piee.pw/QAHKZ粉絲團:【股市期皇后】https://goo.gl/kN2VKT社團: 【多空狙擊手】https://goo.gl/doDc7b

大家好我是佳螢😊3.29(日)美股受中東局勢升溫影響全面回檔，市場避險情緒顯著升溫，不過盤後傳出美國延長與伊朗談判期限，並暫緩軍事行動，使地緣政治風險出現轉圜空間，市場恐慌情緒有望逐步降溫，油價雖維持高檔震盪，但尚未進一步失控，對全球金融市場衝擊仍屬可控範圍，顯示整體風險仍在可管理區間內。台股受美股回檔，加權指數呈現震盪回檔，不過周五雖收黑K，指數守穩33,000點整數關卡，隨著恐慌性賣壓逐步消化，跌幅明顯收斂，終場下跌225點，收在33,112點，成交量6311.2億，收下影線443點，顯示低檔承接力道仍具韌性，反觀代表中小型股的OTC櫃買指數，則是逆勢收紅開低走高，站穩所有均線之上，顯示資金並未全面撤出市場，而是轉向具題材性的族群輪動，包括低軌衛星等題材股上。經濟日報最新台股擂台賽結算第1季比賽成果，「多空狙擊手」莊佳螢賽季投資組合累計飆漲51.9%🥇，大幅超越大盤的15.9%，不僅超越大盤三倍報酬!更在12周賽事中，共取得六次周冠軍👏，展現實力派女將風範這一次的冠軍讓佳螢取的經濟日報【連續蟬聯九屆】🏆冠軍紀錄的保持人佳螢從2015年勇奪台股擂台賽，第2季至第4季三連霸，寫下最年輕選股冠軍紀錄2017年首季、2021年首季再度封后，並於2022年第3季起完成第二次三連霸至今2026年首季再度奪冠，一舉累積九屆季冠軍獎盃，締造歷來「最多掄元次數」與「最年輕冠軍」雙紀錄。當然佳螢將會繼續努力，挑戰【十連霸🏆】紀錄!本季賽季艱辛，但佳螢挑中數檔代表做記憶體🔶【8271宇瞻】一周狂噴+43%👏太空衛星🔶【7717萊德光電】一周狂噴+31%🔶【3491昇達科】700=>1800👏元月份就預測將是首位站穩千元的千金股🔶【00910第一金太空衛星】成為台股Q1最強的ETF還有多檔強勢噴出的小飆股都被佳螢抓中!驗證產也趨勢看對也成為贏家🏆冠軍的話：股市裡沒有永遠的專家只有不斷學習的贏家投資不僅是數字跳動更是對產業趨勢的深度洞察感謝全國粉絲的支持!2026Q1冠軍紀錄!更驗證佳螢的投資邏輯得到驗證。台股面臨震盪行情未來選股策略就是【選股重於選市】本周布局https://reurl.cc/vEWRro看完請點讚支持!*****歡迎大家分享最後這邊也要提醒大家正確的買賣點建議跟著佳螢積極操作才能夠掌握最佳的買賣點唷!!!慶祝🎊~佳螢取得六周選股冠軍推出【冠軍99優惠】🏆想跟著佳螢賺錢的投資朋友歡迎私訊+199https://lin.ee/qbIXuMw或撥☎️0800-66-8085更多的財經資訊歡迎加入佳螢的LINE社群~^_^LINE ID搜尋: @win1788 (@不可省略)若你是使用手機版https://line.me/R/ti/p/%40win1788(點擊網址就可以加入了)

個人網站https://winner16888.wordpress.com/Telegram：直接點擊加入https://t.me/winner168168加臉書好友或追踪https://www.facebook.com/li.jenny.142追蹤IG:https://www.instagram.com/stock_win178/追蹤threads：https://www.threads.com/@stock_win178

台股今天猶如洗三溫暖，盤強勁氣勢與尾盤落寞形成對比，讓許多投資人陷入追高套牢，短線資金態度開始轉變，當成交量放大、類股輪動加快、籌碼又開始浮動時，聰明資金早已轉向具備實質支撐的黑馬，準備迎接下一波噴發契機。〈開高走低背後，真正的壓力來自籌碼鬆動〉今天台股盤面呈現出典型的「開高走低」震盪格局，大盤早盤一度展現強勁氣勢並試圖收復月線，但在權值股轉弱與沈重賣壓雙重夾擊下翻黑，從智霖老師觀察的籌碼數據來看，盤中買盤力量明顯縮手，而賣盤則持續維持高檔，這股壓力主要來自於前波高點套牢籌碼的解套出籠，加上早盤拉高隔日沖資金順勢獲利了結，但目前台股面臨最大的隱憂在於融資餘額的變化，昨日融資再度大增50億元，這批新增融資如果沒有在短線內維持強勢，一旦轉為套牢，就很可能引發去槓桿的連鎖反應，進一步加劇盤面震盪。〈熱門族群快速輪動，真正撐盤的還是主流電子〉短線資金明顯持續在熱門族群中快速輪動，尤其光通訊、記憶體等題材股，幾乎都是利多一出就衝，拉高之後又很容易出現獲利調節，在這種震盪格局中，真正能夠撐住多頭格局的還是電子主流，像低軌衛星族群，今天仍可看出資金承接力道，昨天智霖老師特別點名與光通訊題材高度相關的PCB族群，今天也強悍大漲超過5%，散熱族群的奇鋐(3017-TW)今天也強勢續攻、再創波段新高，龍頭股持續創高，也意味著族群後市仍具備補漲潛力。我們長期鎖定的主流黑馬中，半導體廠務設備族群今天雖然順勢回檔洗盤，但最新出爐的法人報告已經全面上調目標價，這種回檔就不是基本面轉弱，而是市場在震盪中重新整理籌碼，幫下一波行情做準備。〈免費下載【陳智霖分析師APP】，掌握第一手盤勢資訊與信用籌碼名單〉APP選股會員每月僅限額招收，名額有限，每週都會提供最新「信用籌碼疑慮名單」，邀請您點選連結下載【陳智霖分析師APP】：https://lihi.cc/zwrii〈區間整理先看資金控管，壓回量縮才是布局機會〉儘管短線籌碼面存在隱憂，但國際多頭的基調並未完全瓦解，川普目前傾向以結束戰事作為控制油價與通膨的主要手段，對整體金融市場的穩定性具有高度正面的意義，不過接下來仍要密切觀察延遲五天打擊能源設施，以及停戰一個月這兩個時間點的後續變化，因為這些事件發展，仍可能左右短線市場情緒，在這樣的背景下，台股現階段先看區間整理格局，不需要過度悲觀，重點在於資金配置與節奏掌握，操作上還是要控制資金水位，保留足夠現金彈性，避免在震盪過程中被迫追高殺低，真正具備基本面支撐的主流、以及投信季底作帳該鎖定哪些族群個股，智霖老師今天受邀TVBS晚上23點《金臨天下》節目，一定要鎖定！邀請投資人下載【陳智霖分析師APP】，即時資訊都會在APP內第一時間分享，每週也會更新信用籌碼疑慮名單，幫你避開風險、鎖定機會。最新影音(請點影音上方標題至Youtube收視品質會更佳)https://youtu.be/2NBKOD8LKhA〈立即填表體驗諮詢陳智霖分析師會員服務〉忠實粉絲請先完成填表申請，體驗每週精選操作名單、盤中到價盤中通知與即時策略更新。跟著我們卡位「五路財神」，面對震盪行情，理性分析與數據判斷是關鍵，立即填表跟上專業：https://lihi.cc/RFzlE錢進熱線02-2653-8299，立即邁向系統依據的股票操作。文章來源：陳智霖分析師 / 凱旭投顧

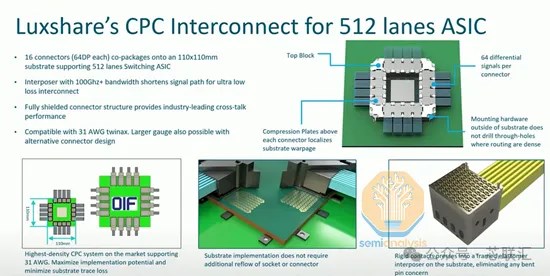

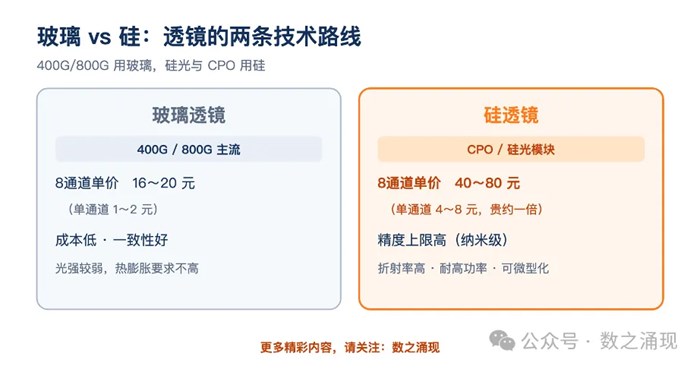

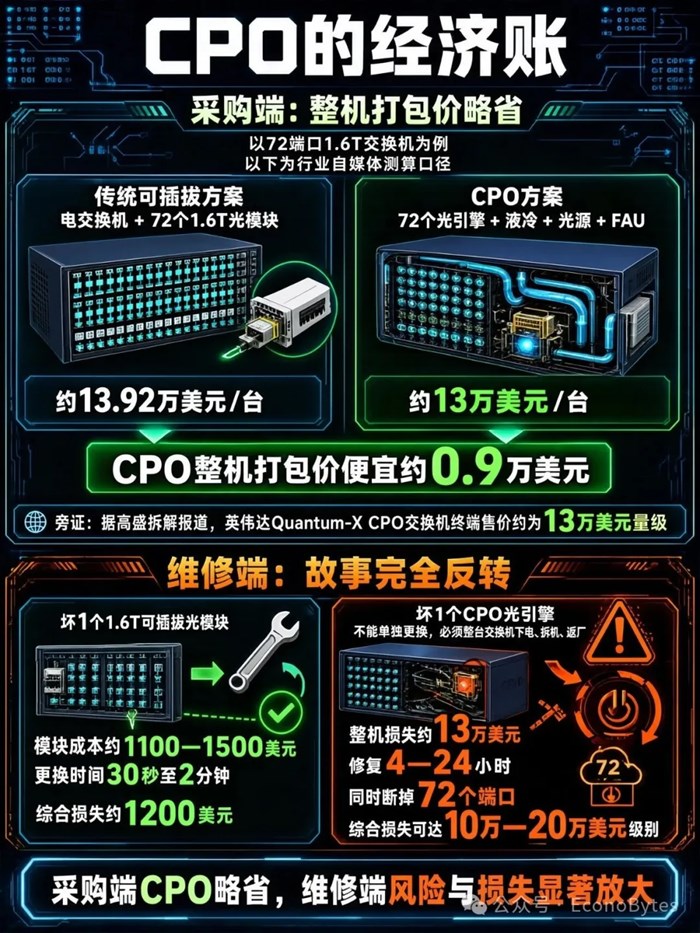

2026年的加州聖何塞，NVIDIA GTC 大會的聚光燈下，黃仁勳（Jensen Huang）再次向全球亮出了擁抱光學的技術風向——基於光電共封裝（CPO）技術的 Spectrum-X正在全面生產。然而，在這個被矽光技術照亮的“高光時刻”背後，支撐起今天這場百萬級 GPU 互連大爆炸的底層基石，曾經歷過一段長達四十年的漫長蟄伏。如果我們將歷史的指針撥回20世紀末，你會發現，今天在 GTC 大會上被萬眾矚目的“光電同芯”願景，在當年僅僅是一場極具前瞻性卻又備受冷落的科學空想。那是一個被摩爾定律和廉價銅線絕對統治的時代，矽光空有一身“屠龍之術”，卻找不到屬於自己的戰場。這是一段關於折射率、載流子與人類算力飢渴症交織的科技史。它講述了一束不被需要的“微光”，如何從實驗室的冷板凳出發，熬過產業的凜冬，最終在AI時代的前夜，蛻變為重塑整個資訊社會的終極基礎設施。讓我們重回1980年代，去看看那個不合時宜的“早產兒”，是如何一步步走到黃仁勳懷中成為“寵兒”的。1980年代末——矽光概念初誕生，但世界沒有在等待它在20世紀最後二十年的技術版圖中，資訊世界呈現出一種奇特的“二元對立”：以矽（Si）為核心的半導體工藝統治著運算，而以磷化銦（InP）等III-V族材料為核心的化合物半導體則統治著通訊。元素周期表三族和五族兩者像兩條平行線，在各自的領域高速狂奔。在當時的工程界看來，嘗試讓“不發光”的矽去處理光子訊號，無異於一種離經叛道的空想。然而，正是這種不合時宜的構想，在一些先驅的實驗室中被悄然勾勒出了矽光子學的雛形。矽光子學的物理根基，最早是由被譽為“矽光之父”的理查德·索雷夫（Richard Soref）在1980年代中期確立的。Richard Soref索雷夫在矽光子學界的地位始於他從20世紀80年代中期到90年代初發表的一系列論文。“早期，我提出並繪製了典型的器件密集型光電積體電路的示意圖，有些人稱之為EPIC（電子-光子積體電路）。我知道晶圓級的E+P將是兩種技術的完美結合。”他的早期研究確立了矽作為光子積體電路（PIC）可行平台的地位，索雷夫還指出矽也擁有完善的製造基礎設施。他關於該主題的第一篇論文於1985年發表在《電子快報》上，題為“單晶矽：一種用於1.3和1.6微米整合光器件的新材料”。由於矽晶體的對稱性，它缺乏像鈮酸鋰那樣顯著的線性電光效應（Pockels Effect），這意味著無法通過簡單的電場直接改變矽的折射率來調製光。1987年，索雷夫發表了具有里程碑意義的論文，定量推匯出了載流子濃度變化與矽折射率及吸收係數之間的關係，即電漿體色散效應”（Plasma Dispersion Effect）。這一發現為矽光器件提供了一套物理上的“基本法”，證明了通過電學手段操控矽中光子的可能性，使矽調製器的誕生成為理論上的現實。他談到最初關於矽光子學的一系列論文時說：“我詳細闡述了一種新的、主要採用單片技術的方案，其中在室溫下工作的片上波導調製器、開關、光電探測器和雷射二極體與各種‘無源’分路器、合路器、濾波器、偏振器等互連在一起——所有這些都協同工作。”索雷夫說，在他發明矽光子學之前，他知道市面上有一些半導體器件可以滿足光纖收發器晶片的雷射發射和探測功能，但他覺得這些器件笨重、奇特且昂貴。“當我意識到矽在1550奈米光纖通訊波長下具有很高的透明度時，我設想了一種更優雅、更簡單、更經濟的晶片，如果我能設計出低損耗的波導將所有元件連接起來，它就能完美地實現這一目標。”在這之後，矽光領域研究的火種傳到了英國薩裡大學的格雷厄姆·裡德（Graham Reed）手中。裡德教授及其團隊在實驗室內開始了艱苦的“煉金術”，他們率先研製出低損耗的矽波導，並驗證了基礎光學電路在矽片上的可行性。（Graham Reed在2025年發表了首個耗盡型調製器的設計方案，該方案現已成為行業標準，此外他還設計了具有里程碑意義的高速調製器。裡德目前是六個國際會議委員會的成員，已在矽光子學領域發表了約500篇期刊和會議論文，並在重要的國際會議上發表了170多場特邀演講。）Graham Reed在測試光子電路與此同時，1990年萊斯特·坎漢姆（Leigh Canham）關於“多孔矽發光”的發現。Leigh Canham 發現多孔矽能夠在室溫下發射可見光，這一發現打破了長期以來“矽不能發光”的傳統認知。矽作為間接帶隙半導體，其電子與空穴復合通常不產生光發射，因此在光電子器件中一直依賴 III-V 族材料如砷化鎵。然而，Canham 通過電化學蝕刻製備的多孔矽顯示出強烈的光致發光現象，表明矽同樣可以作為光源材料使用，這為矽光電子學的發展提供了基礎。Leigh Canham 手持一塊多孔矽晶片，在紫外光照射下發出橙色光芒這一發現，像一劑強心針刺激了學術界，引發了人們對“矽基全光整合”的巨大幻想！雖然多孔矽最終因其不穩定的物理特性未能走向商業，但它在客觀上打破了矽不能作為光學載體的認知壁壘，促使更多的資源向這一前沿領域傾斜。然而，1990年代的矽光技術更像是一個“早產兒”，它降臨在一個尚未準備好迎接它的世界裡。在那個時代，半導體產業的統治邏輯依然是極致的摩爾定律——通過縮小電晶體尺寸來搾取處理器的頻率。當時奔騰處理器的頻率尚在數百兆赫茲徘徊，傳統的銅線互連在電路板上遊刃有餘，訊號傳輸的物理瓶頸尚未顯現。與此同時，以電信營運商為主導的光通訊市場依然沉浸在長距離、低損耗的宏大敘事中，昂貴但性能卓越的III-V族離散器件足以支撐起當時的全球骨幹網。對於那時的工業界而言，矽光子學既沒有迫切的應用場景，也缺乏成熟的生態支撐。1990年代——矽光找到了“應許之地”但依然比不過一根銅線在矽光技術史的敘事中，1990年代不僅是一個時間跨度，更是一次從物理理論向材料平台演進的“範式轉移”。這一時期，矽光子學開始擺脫實驗室裡的零散研究，正式確立了以SOI（絕緣體上矽）為核心的工藝路徑，而一批兼具科學家洞見與工程野心的先驅，開始嘗試在這片“不毛之地”上建立工業秩序。1990年代後期，矽光子學終於找到了它的“應許之地”：SOI（絕緣體上矽）工藝的走向成熟。在此之前，理查德·索雷夫（Richard Soref）雖然在理論上推匯出了矽的載流子色散效應，但如何在粗糙的晶圓上精準地操縱光子依然是工程夢魘。格雷厄姆·裡德（Graham Reed）教授在薩裡大學的實驗室裡率先意識到，SOI結構不僅是電子工業為了減少寄生電容的利器，更是為光子量身定製的“精巧牢籠”。通過在頂層矽與底部矽襯底之間嵌入一層數百奈米厚的二氧化矽埋層，工程師們利用矽與二氧化矽之間巨大的折射率差，將光線通過全反射原理死死鎖在微米級的導芯中。這種高折射率對比度（High Index Contrast）帶來的革命性後果是，光子器件實現了從毫米級到亞微米級的“維度塌縮”，使得在指甲蓋大小的晶片上整合複雜的光學功能變為了物理可能。這一時期的技術突破，離不開從實驗室走向工業界的“造風者”。時間回退到1988年，裡德的學生、也是矽光產業化的關鍵旗手安德魯·瑞克曼（Andrew Rickman）創立了全球首家矽光公司——Bookham Technology。瑞克曼不僅承襲了學術界的物理洞察，更引入了半導體製造的標準化思維。在1990年代後期，瑞克曼推出的 ASOC（Active Silicon Optical Circuit）平台取得了初步成功。ASOC是矽光產業化的核心技術之一。該平台通過利用 CMOS 工藝線，能夠像生產電腦晶片一樣批次製造光調製器、波導和其他光子元件，實現矽光積體電路的標準化和規模化生產。這種方法不僅提高了生產效率，還保證了器件的可重複性和可靠性，使得矽光技術能夠從學術概念走向實際工程應用。ASOC 平台也為後續高速光調製器、整合光波導、光互連和光通訊晶片的產業化提供了技術基礎。然而，儘管有Soref的理論護航、Reed的實驗驗證以及Rickman的商業試水，當時的矽光技術依然面臨著深刻的“需求缺位”與“生態圍剿”。那是一個屬於電信骨幹網的時代，通訊的戰場在數千公里的深海和跨洲陸纜，以磷化銦（InP）為代表的三五族半導體憑藉天然的發光效率統治著長途通訊市場。對於當時的廠商而言，矽光方案雖然有著宏大的整合前景，但在發光功率和傳輸損耗上仍無法與成熟的化合物半導體抗衡。更具諷刺意味的是，當時PC內部的銅線互連尚能輕鬆應對兆赫茲等級的訊號傳輸，資料中心的概念還未誕生，人類對頻寬的渴求遠未觸及電訊號的物理極限。1990年代末的矽光子學，更像是一場“被提前預告的未來”。它在SOI平台上完成了物理形態的重塑，證明了光子可以像電子一樣被“整合”和“操控”，但它所瞄準的戰場——那個由雲端運算和超大規模互連定義的數字時代——還在十年後的地平線下。那時的矽光子學，正如同瑞克曼在Bookham在商業化前期所經歷的掙扎一樣，在銅線的統治力與光纖的昂貴壁壘之間，孤獨地打磨著那把名為“整合”的利劍，靜默地等待著電學互連徹底走向死胡同的那一天。二十一世紀的第一個十年——摩爾定律的“牆”與矽光的“斯普特尼克時刻”跨入21世紀，資訊產業的敘事邏輯發生了一場隱秘而劇烈的裂變。曾經在1990年代無往不利的摩爾定律，在這一時期撞上了一堵冰冷的“功耗牆”：處理器的時脈頻率在達到3GHz左右後便陷入了停滯，熱量的堆積讓電子訊號在銅線中的穿行變得步履維艱。與此同時，Web 2.0時代的降臨引爆了資料流量的指數級增長，資料中心內部那如同迷宮般的電纜互連，正迅速演變為整個計算系統的頻寬瓶頸。世界終於開始意識到，光子整合不再是實驗室裡的“盆景”，而是打破電學極限的一台破壁機。2004年，矽光子學迎來了一個足以被載入史冊的“斯普特尼克時刻”。（因競爭對手在關鍵科技或軍事領域取得突破，導致自身突然意識到落後從而產生巨大危機感與急迫感的特定時刻）在英特爾（Intel）光子學技術實驗室總監馬里奧·帕尼西亞（Mario Paniccia）的帶領下，科研團隊在《Nature》雜誌上宣佈，他們利用MOS電容結構，研製出了世界上首個頻寬突破1Gbps的矽基光調製器。Mario Paniccia這一成果的震撼之處不在於速度本身，而在於它精巧地利用了電場誘導的載流子積累（Carrier Accumulation）來改變折射率，從而實現了對光波相位的高速調控。帕尼西亞向物理界證明，即使沒有昂貴的鈮酸鋰晶體，單憑成熟的CMOS工藝，矽也能像電子開關一樣，精準而快速地“剪斷”或“連接”光束。自此，矽光從學術界的邊緣孤島，正式進入了晶片巨頭的戰略版圖。然而，矽光的版圖上依然缺失著最後、也是最難的一塊拼圖：光源。矽作為間接帶隙材料，其自發輻射效率極低，這一物理詛咒讓矽基雷射器成了領域內的“聖盃”。2006年，一場材料學上的“異質聯姻”化解了這個僵局。加州大學聖塔芭芭拉分校（UCSB）的約翰·鮑爾斯（John Bowers）教授與英特爾團隊合作，通過一種極富創造性的低溫電漿體驅動晶圓鍵合（Wafer Bonding）技術，將能發光的磷化銦（InP）材料像貼瓷磚一樣，在原子級尺度上緊密地結合在SOI襯底上。John Bowers這種混合整合矽基雷射器（Hybrid Silicon Laser）的誕生，標誌著矽光子學完成了從“被動器件”向“主動發射”的跨越。鮑爾斯展示了一種務實而優雅的折中方案：既然無法從基因上改變矽，那就通過特殊的表面活性處理克服晶格失配（Lattice Mismatch），讓矽成為承載複雜光路的“地盤”，而讓III-V族材料作為外來的能量引擎，在同一個矽平台上實現光電共存。在這一技術長征的側翼，商業化的火種也開始在南加州點燃。2001年，由凱里·岡恩（Cary Gunn）等人創立的 Luxtera 公司成立（全球首家無晶圓廠半導體公司）。他們率先意識到，矽光技術的真正威力並不在於單個器件的極限性能，而在於單片整合（Monolithic Integration）所能釋放的系統級潛力。過去，光調製器、光電探測器和 CMOS 驅動電路通常分開製造，再通過手工或有限自動化方式組裝在光模組中，這不僅增加了成本，也限制了性能一致性與產能規模。Luxtera 大膽嘗試了“光電同芯”的理念，在同一塊 SOI（矽上絕緣體）矽片上同時製造高性能光調製器、光電二極體以及複雜的 CMOS 驅動電路，實現了光子器件與電子電路的完美融合。在技術實現上，這一突破面臨多重挑戰。光調製器和光電探測器需要精細控制矽波導的厚度、摻雜濃度和折射率分佈，以實現高效率光訊號傳輸和調製；而 CMOS 電路則要求高摻雜區、電容匹配和互連層設計，工藝溫度和材料選擇與光子器件存在潛在衝突。Luxtera 通過精密工藝設計與多層摻雜調控，使光子器件與 CMOS 電路能夠共存而互不干擾。SOI 平台在其中起到了關鍵作用：其高折射率對比的矽層實現了光的強束縛和低損耗傳輸，同時下方的絕緣襯底支援 CMOS 電路佈局。這種單片整合方案不僅解決了技術難題，也帶來了巨大的規模化生產優勢。傳統光模組依賴手工組裝，良率低、成本高，而 Luxtera 的方法能夠利用成熟的 8 英吋甚至 12 英吋矽晶圓產線批次生產光子–電子整合晶片，保證器件性能一致性，同時顯著降低成本。這使得光模組的價格與電子晶片接近，為大規模資料中心光互連和高速光通訊提供了經濟可行的解決方案。此外，單片整合在系統級上也帶來了顯著優勢：它節省了封裝空間，減少了光路和電路之間的介面損耗，提高了訊號頻寬與穩定性。Luxtera 的嘗試充分證明了矽光技術不僅是一門物理實驗，更是一門極致的成本藝術，通過將光子器件性能潛力與 CMOS 工藝規模化優勢結合，實現了性能、產量與成本的三重最佳化，使傳統手工組裝光模組在競爭力上幾乎無法望其項背。到2000年代末，科學家在矽片上馴服了光子，更重要的是，他們確立了“以電的標準做光”的工業哲學。此時的矽光，已經褪去了實驗室的基礎研究外衣，正蓄勢待發，準備迎接即將到來的、由雲端運算和超大規模資料中心定義的瘋狂十年。2010年代：雲端運算的無底洞與矽光的“黃金爆發期”進入2010年代，矽光子學終於等來了那個它在荒野中苦盼了二十年的“完美風暴”——超大規模資料中心（Hyperscale Data Center）的崛起。隨著亞馬遜AWS、微軟Azure和Google雲的瘋狂擴張，網際網路流量的形態發生了根本性逆轉：曾經主導網路的“南北向流量”（使用者與伺服器之間）逐漸讓位於“東西向流量”（資料中心內部伺服器與伺服器之間）。在一個擁有數十萬台伺服器的機櫃叢林中，每天都有海量的資料需要跨越幾十米到兩公里的距離進行互動。在這個距離區間，傳統的銅線（DAC）在100G速率下面臨嚴重的訊號衰減，傳輸距離被死死限制在幾米以內；而長途電信網中大顯神威的傳統三五族離散光模組，又因為需要大量人工耦合與組裝，成本高昂，根本無法滿足資料中心動輒數以百萬計的採購需求。世界不僅需要光，更需要“廉價、海量、高度一致”的光。這正是矽光子學與生俱來的宿命。此時，曾經在2000年代埋下的技術種子，終於迎來了狂飆突進的商業收割期。2016年前後，英特爾（Intel）祭出了籌備十餘年的殺手鐧——100G PSM4（及其系列）矽光模組。通過將自家的混合整合矽基雷射器與高性能調製器完美打包，英特爾首次向業界證明，矽光不僅能做demo，更能在300毫米（12英吋）的晶圓流水線上，像生產CPU一樣被成千上萬地“復刻”出來。這種規模效應帶來了成本的斷崖式下跌，直接擊穿了資料中心全面引入光互連的價格底線。在那幾年裡，英特爾的矽光模組出貨量以百萬隻計，成為了主導資料中心100G迭代浪潮的絕對霸主。馬里奧·帕尼西亞等人在新世紀初的預言，終於化作了伺服器機架上閃爍的訊號燈。在電子半導體領域大獲成功的“代工廠（Foundry）+ 無晶圓廠（Fabless）”模式，被成功移植到了矽光領域。台積電（TSMC）、格芯（GlobalFoundries）以及Tower Semiconductor等頂級代工廠，開始向業界提供標準化的矽光工藝設計套件（PDK）。這意味著，光子晶片的設計者不再需要自己擁有一座造價百億美元的晶圓廠，只需要像寫程式碼一樣呼叫PDK中的標準光子器件庫，就能將設計圖紙轉化為實實在在的矽光晶片。這一“技術平權”運動催生了一大批耀眼的矽光新星，例如將矽光與相干通訊（Coherent）結合、專攻資料中心互連（DCI）的 Acacia Communications，它們將複雜的數字訊號處理（DSP）與矽光引擎結合，把原本需要一個冰櫃大小的相干光端機，縮小到了一個插拔模組的尺寸。在這一時期，傳統網路裝置巨頭的焦慮與貪婪，更是成為了矽光加冕的終極背書。意識到“得矽光者得天下”的思科（Cisco），揮舞著支票簿開啟了瘋狂的掃貨模式：2012年斥資收購矽光先驅Lightwire，隨後又在2018年以26億美元的驚人天價，將當年堅持“單片整合”路線的矽光元老 Luxtera 收入囊中。這些巨額併購不僅是資本市場的狂歡，更是產業底層的共識——當交換機晶片的吞吐量向著12.8T、25.6T無情攀升時，傳統的插拔式光模組註定會在面板密度和功耗上走向絕路（未來的某個時間）。2010年代末的矽光史，還曾留下過一個名為板載光學（On-Board Optics, OBO）的中間形態。以微軟（Microsoft）主導的COBO（板載光學聯盟）為代表，業界的先驅者們曾試圖推行一種折中方案：將光收發元件從擁擠的前面板拆下，直接“鋪”在交換機主機板上，通過中繼電纜連接到ASIC晶片。從邏輯上看，OBO的設計極具誘惑力。它既縮短了電訊號在PCB上的傳輸距離，降低了功耗，又巧妙地避開了CPO所需的高難度異質封裝技術，維持了供應鏈的獨立性。然而，這一構想在商業實踐中卻遭遇了尷尬的“夾擊”。對於普通的雲端運算廠商而言，插拔式模組通過不斷最佳化DSP演算法和材料工藝，頑強地將100G甚至400G的傳輸壽命延長到了極限，使得OBO的性能優勢顯得並不緊迫；而對於追求極致頻寬的AI算力巨頭而言，OBO節省的那點電學路徑又顯得“隔靴搔癢”，無法徹底解決51.2T時代後的散熱難題。最終，OBO在產業史中扮演了一個悲情的過渡角色。它雖然未能在市場上形成統治地位，但它在工程上驗證了“光電解耦”的可行性，並迫使整個產業鏈開始思考如何處理主機板上的高密度光纖管理。然而，技術的車輪從未停止碾壓。當時間推演至這十年的尾聲，隨著AI大模型概念的暗流湧動，算力網路對I/O頻寬的渴求正在醞釀一場比“雲端運算”更加暴烈的革命，而矽光，即將被迫褪去剛剛穿習慣的“插拔式光模組”外衣，走向它在1990年代就被設想過的終極形態——請看下一段。2020年代至今：AI算力的狂飆與“光電共封裝（CPO）”的終極圖景2020年代，一場由生成式人工智慧（Generative AI）和大語言模型引發的算力革命，以前所未有的暴烈姿態席捲了全球科技界。如果說2010年代的雲端運算資料中心是一個個龐大的“算力無底洞”，那麼如今由數萬張GPU交織而成的智算中心，則是一個個貪婪吞噬資料的“算力黑洞”。在訓練千億參數模型的過程中，數以千計的GPU需要時刻保持同步與參數互動，這種被稱為“全互聯（All-to-All）”的極致通訊模式，讓頻寬的需求不再是按年線性增長，而是以月為單位呈指數級爆炸。800G的速率剛剛商用，1.6T乃至3.2T的呼聲便已響徹矽谷。在這一刻，傳統的物理法則再次逼近了它的極限邊界。在這個算力狂飆的時代，曾經在2010年代立下汗馬功勞的“插拔式矽光模組”遭遇了它的宿命危機。當交換機的總吞吐量向著51.2T甚至更高無情攀升時，一個致命的物理瓶頸暴露無遺：從交換機核心ASIC晶片到機箱前面板的光模組之間，仍然存在著十幾釐米長的銅線PCB走線。在極高頻的電訊號面前，這段曾經微不足道的銅線變成了一片泥濘的沼澤，訊號衰減極其嚴重，不得不依賴大量高功耗的數字訊號處理晶片（DSP）來“搶救”訊號質量。結果是，光模組自身的功耗甚至開始逼近交換晶片本身，整個網路裝置變成了一頭難以散熱的“功耗巨獸”。在這堵全新的“功耗牆”面前，業界痛苦地意識到：光與電的距離，必須被無限拉近。於是，矽光子學迎來了自誕生以來最激進的一次形態剝離與重構——CPO（光電共封裝，Co-Packaged Optics） 時代的全面降臨。這一革新不僅是封裝工藝的升級，更意味著整個資料中心互連系統架構的徹底顛覆。在傳統交換機架構中，高速光模組通過長達數十釐米的 PCB 走線連接 ASIC 晶片，導致訊號在高速 I/O 上產生嚴重衰減，同時功耗高、板面熱量密集，限制了連接埠密度和頻寬擴展。而 CPO 通過將 矽光引擎（Optical Engine）直接封裝在交換機 ASIC 晶片所在的同一塊基板上，實現了光電器件與電子處理器的極限物理靠近，從根本上降低了高速電訊號的傳輸距離，從十幾釐米降至幾毫米。在這種架構下，高頻訊號的 PCB 線路損耗幾乎被消除，使 I/O 功耗降低了約 50%，同時減少了電磁干擾和訊號抖動。光模組不再是可插拔的獨立器件，而是作為 ASIC 的 緊密整合元件 出現在晶片旁邊，這使得光纖與晶片之間的延遲和功耗大幅降低。CPO 中的矽光引擎通常包括調製器、探測器、雷射器介面及必要的光路耦合結構，它們通過高密度微焊或矽基互連技術與 ASIC 電路相連，實現電光轉換的極致效率。工程上，CPO 對封裝和熱設計提出了前所未有的挑戰：需要精確控制晶片間的光學對準、管理高密度光電元件產生的熱量，並確保大規模製造的可靠性。同時，這種設計要求 ASIC 的物理引腳佈局、功率分佈以及 PCB 電源網路都必須重新規劃，以適應光電共封裝的緊湊架構。CPO 的成功意味著連接埠密度、頻寬效率和能效的革命性提升，為 800G、 1.6T 甚至更高的的資料中心高速互連提供了現實可行的工業化方案。總之，在 CPO 架構下，光纖不再是插在裝置外部的“附屬品”，而是直接“長”在晶片旁邊，與 ASIC 電路共同構成資料中心核心互連的高效引擎。更令人心潮澎湃的戰場，正在向計算晶片的最深處蔓延。過去，矽光技術主要聚焦於資料中心交換機或伺服器之間的高速互連，它的使命是替代銅線，實現遠距離、高頻寬、低功耗的資料傳輸。而如今，以 Ayar Labs 為代表的創新企業正在將矽光技術推向計算核心本身，致力於打造 “光學 I/O（Optical I/O）” 架構，將光互連直接嵌入到 GPU、CPU 或 AI 加速晶片的封裝內部。在傳統馮·諾依曼架構下，處理器與高頻寬記憶體（HBM）之間依賴數以千計的微型銅柱（micro-bump）和 PCB 走線進行電訊號傳輸，這種互連不僅受限於線長和電容/阻抗效應，還導致訊號延遲、功耗和熱量顯著增加。光學 I/O 的理念是讓光子直接承擔 GPU 與 GPU、GPU 與 HBM、甚至晶片與晶片之間的資料搬運。電訊號在離開計算核心的瞬間就被轉換為光子，通過矽光波導或光纖以光速在計算叢集中傳輸，隨後在目標封裝內重新轉換為電訊號，實現零延遲、低功耗的高速資料交換。但在技術上，光學 I/O 仍要依賴幾個關鍵創新：矽光整合：在晶片封裝或矽 interposer 上整合調製器、光波導、探測器以及光纖耦合介面，實現超高密度的光子通道。光電轉換器件微型化：調製器和探測器必須在亞毫米等級封裝，同時支援每秒數百 Gb 或 Tb 的光訊號頻寬。熱管理與功耗最佳化：光學器件在計算核心附近工作，必須設計精密的散熱系統，避免影響晶片性能。系統級協議與同步：光學 I/O 需要與 GPU/CPU 的時鐘、快取控制和記憶體控製器緊密配合，確保資料一致性和低延遲。雖然仍有關鍵技術的缺位，光學I/O的應用前景仍然令人振奮：在 AI 超算、分佈式 GPU 叢集或高性能計算（HPC）系統中，光學 I/O 可以大幅度降低 晶片間互連延遲，提升 頻寬密度，同時將系統功耗顯著下降。這意味著，未來的計算系統不再受制於銅線的物理極限，資料在晶片內部和晶片之間的傳輸將以光速完成。結語在2026年3月19日，GTC2026結束之後的今天，這段長達近四十年的科技史形成了一次首尾呼應。1980年代理查德·索雷夫在圖紙上推匯出的電漿體色散公式，1990年代安德魯·瑞克曼試圖在同一枚晶片上融合光與電的孤傲夢想，曾經在漫長的歲月裡被視為不合時宜的先知之語。然而今天，當人工智慧的巨浪試圖突破矽基電子的物理桎梏時，正是當年那些沉澱在微米級SOI波導裡的光，再次帶給人類邁向通用人工智慧（AGI）的希望。算力世界已迫不及待地向矽光子學敞開懷抱，而同行的，還有蓄勢待發的量子計算。那麼，下一個十年，矽光的進化將會如何澎湃，掀起怎樣的算力風暴？ (半導體行業觀察)
